Tipo di prodotto	Rilevatore di movimento
Marca	Chuango
Modello	PIR-926
Tecnologie di rilevamento	Infrarosso passivo e microonde
Portata di rilevamento	8 m
Angolo di rilevamento	110°
Frequenza radio	433 MHz
Distanza di trasmissione wireless	< 80 m (in area aperta)
Alimentazione	Batteria ricaricabile al litio 18650 3,7 V 1800 mAh + pannello solare
Corrente in standby	< 0,16 mA
Corrente di uscita del pannello solare	≥ 4 mA a 2000 lux
Durata in standby	< 150 giorni
Modalità operative	Test (10 s) e Risparmio energetico (5 min)
Regolazione sensibilità microonde	Alta, Media, Bassa
Zone	Normale, Casa, 24 h
Grado di protezione	IP65
Materiale della custodia	PC + ABS + Anti-UV
Dimensioni del rilevatore	186 x 200 x 125 mm
Dimensioni del supporto	58 x 58 x 120 mm
Temperatura di funzionamento	-20°C a 55°C
Umidità relativa	< 90% (senza condensa)
Contatto antimanomissione	Sì
Autodiagnostica	Sì (1 minuto dopo l'accensione)

Domande frequenti - PIR-926 Chuango

Come installare il rilevatore Chuango PIR-926 ?

Separare la base e la piastra di fissaggio. Fissare la base a 2 m dal suolo, in un luogo ben soleggiato. Montare il rilevatore sulla piastra e regolare l'angolo. Evitare ostacoli e animali domestici. Installazione consigliata all'esterno.

Qual è la portata di rilevamento del PIR-926 ?

La portata di rilevamento è di 8 metri con un angolo di 110 gradi. Il rilevatore è più sensibile ai movimenti trasversali che a quelli verticali.

Cosa significano le spie luminose del rilevatore ?

Spie rosse e arancioni lampeggianti in continuo : autodiagnostica (1 min). Spia rossa lampeggiante una volta : rilevamento infrarosso. Spia arancione lampeggiante una volta : rilevamento microonde. Entrambe lampeggiano simultaneamente : allarme inviato. Spia rossa lampeggia 3 volte ogni 12 secondi : batteria scarica.

Come collegare il rilevatore a una centrale d'allarme ?

Assicurarsi che la centrale sia in modalità accoppiamento. Attivare il rilevatore spostandosi nella zona. Se la centrale emette un segnale acustico, la connessione è riuscita. Armare il sistema e testare di nuovo.

Come regolare la modalità operativa ?

Aprire il rilevatore e regolare il ponticello 'Regolazione modalità operativa' : posizione 10 s per la modalità test (default), posizione 5 min per la modalità risparmio energetico. La modalità risparmio energetico è consigliata per l'uso quotidiano.

Come cambiare la sensibilità microonde ?

Aprire il rilevatore e regolare il ponticello 'Regolazione sensibilità microonde' su ALTA, MEDIA o BASSA. L'impostazione predefinita è MEDIA.

Come risparmiare la batteria del rilevatore ?

Utilizzare la modalità risparmio energetico (ponticello su 5 min). Posizionare il rilevatore in una zona ben soleggiata per una carica solare ottimale. Evitare ostruzioni del pannello solare.

Cosa fare in caso di allarmi involontari ?

Verificare la posizione: evitare ostacoli, animali domestici, fonti di calore o vento. Ridurre la sensibilità microonde se necessario. Assicurarsi che il rilevatore sia a 2 m dal suolo.

Posso utilizzare questo rilevatore all'esterno ?

Sì, la custodia in PC+ABS anti-UV e il grado IP65 lo rendono impermeabile per uso esterno. Assicurarsi di installarlo in un luogo soleggiato per ricaricare la batteria.

Qual è la durata della batteria ?

La batteria ricaricabile 18650 offre un'autonomia in standby di meno di 150 giorni. La durata effettiva dipende dall'irraggiamento solare e dalla frequenza di rilevamento. Il pannello solare ricarica la batteria durante il giorno.

MANUALE UTENTE PIR-926 Chuango

Il rilevatore di movimento solare MD9260 si avvale di un singolo elemento passivo a microonde e infrarossi. È costituito da un chip dual-core digitale di controllo dei raggi infrarossi in logica fuzzy con tecnologia di analisi intelligente per distinguere in modo efficace i segnali di interferenza da quelli di movimento del corpo e ridurre così i falsi allarmi. Il rilevatore è alimentato a batteria e si ricarica attraverso il pannello solare, per risparmiare energia. L'avanzato materiale dell'alloggiamento e la struttura migliorano l'impermeabilità, per l'utilizzo all'aperto. Il rilevatore può funzionare normalmente solo dopo essere stato connesso correttamente al sistema di allarme.

Caratteristiche

1. Rilevamento preciso

Il doppio rilevamento a microonde e infrarossi consente di evitare falsi allarmi.
- È costituito da un chip dual-core digitale di controllo dei raggi infrarossi in logica fuzzy con tecnologia di analisi intelligente per distinguere in modo efficace i segnali di interferenza da quelli di movimento del corpo.
- Grazie alla compensazione automatica della temperatura e alla resistenza alle correnti d'aria, si adatta facilmente alle variazioni della condizioni ambientali.

1. Uso esterno

Grazie all'involucro in ABS e ai materiali anti-UV è adatto all'uso esterno, con grado di protezione IP65.

1. Risparmio energetico

■ Si ricarica con l'energia solare.
- Modalità di risparmio energetico per ridurre i tempi di ricarica della batteria e prolungame la vita utile.

Panoramica del prodotto

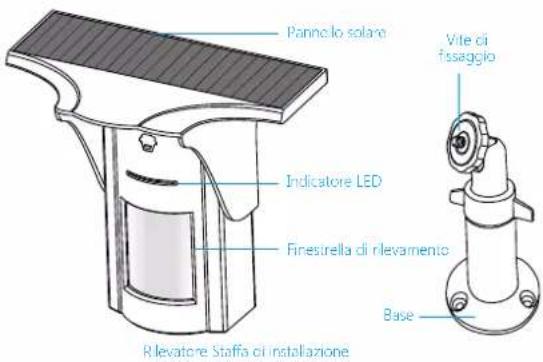

Pannello solare Vite di fissaggio Indicatore LED Finestrella di rilevamento Base Rilevatore Staffa di installazione

Indicazione LED

Stato del LED Significato
Il LED rosso e quello arancione lampeggiano continuamente per un minuto	Auto-test
Il LED rosso lampeggia una volta	Rilevamento a infrarossi attivato
Il LED arancione lampeggia una volta	Rilevamento a microonde attivato
Il LED rosso e quello arancione lampeggiano una volta contemporaneamente	Il rilevamento a infrarossi e quello a microonde sono stati attivati; il rilevatore invia il segnale di allarme.
Il LED rosso lampeggia 3 volte ogni 12 secondi	Batteria scarica. Installare in una posizione raggiunta da sufficiente luce solare

Layout circuito stampato

① LED access/surceto ② Impostazioni modulte operative ③ Batteria ④ Piego azione sensib. ta microonde ⑤ Internutore di manomissione ⑥ Impostazioni modalità zarsi 172 HV

1. Opzioni LED: Acceso/spento (per impostazione predefinita è acceso).
2. Opzioni modalità operativa: 10 s = modalità di test, 5 min = modalità di risparmio energetico (l'impostazione predefinita è quella di test).
3. Batteria: Una batteria al litio ricaricabile tipo 18650.
4. Opzioni di regolazione della sensibilità alle microonde: ALTA, MEDIA, BASSA (l'impostazione predefinita è media).
5. Interruttore antimanomissione: Se l'alloggiamento viene aperto mentre il rilevatore è in funzione trasmetterà il segnale di allarme alla centrale.
6. Opzioni modalità zona: Zona normale, zona casa, zona 24 ore (l'impostazione predefinita è zona normale).
   Zona normale: In stato di inserimento o di zona casa, il rilevatore impostato sulla zona normale attiva l'allarme quando rileva un'intrusione.
   Zona Casa: In stato di inserimento, il rilevatore impostato sulla zona casa è disinserito.
   Zona a 24 ore: Il rilevatore impostato sulla zona 24 ore attiva l'allarme quando rileva un'intrusione, indipendentemente dal fatto che il sistema sia inserito o disinserito.

Area di rilevamento

Selezione della modalità operativa

Dopo aver caricato la batteria, il rilevatore passa alla modalità di auto-test, per un minuto, con il LED rosso e quello arancione che lampeggiano continuamente, dopodiché inizia a funzionare nella modalità pre impostata.

Modalità test Modalità di risparmio energetico

Modalità di test (impostazione predefinita): Il rilevatore esegue il rilevamento ogni 10 secondi.

Modalità di risparmio energetico: Il rilevatore passa prima alla modalità di test per 5 minuti, quindi passa alla modalità di risparmio energetico.

Se il rilevatore rileva dei movimenti per due volte in 5 minuti, passa automaticamente alla modalità di sospensione. Se non rileva alcun movimento nei 5 minuti successivi, passa dalla modalità di sospensione allo stato di inserimento. Se rileva un movimento entro 5 minuti, la durata della modalità di risparmio energetico viene prolungata.

No.3 Si consiglia di impostare il rilevatore in modalità di risparmio energetico per I uso diumo, per risparmiare energia.

Test

Rimuovere la striscia di attivazione della batteria. Il LED rosso e quello arancione lampeggiano continuamente per un minuto, dopodiché il rilevatore passa alla modalità di funzionamento. Prima che ciò avvenga, posizionare il rilevatore su un ripiano e camminare da sinistra a destra (o da destra a sinistra) nell'area di rilevamento per attivarlo; il LED rosso e quello arancione lampeggiano una volta. Questo indica che il rilevatore funziona correttamente.

Installazione e note

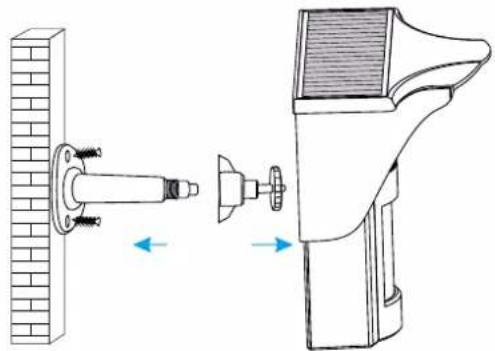

Procedura di installazione:

1. Separare la staffa di fissaggio e la base.
2. Fissare la base nel punto desiderato (consultare le note).
3. Fissare la staffa al rilevatore.
4. Fissare la staffa alla base e regolare l'angolazione di rilevamento corretta.

1. Si consiglia di installare il rilevatore a 2 metri di altezza dal suolo.
2. Il rilevatore è più sensibile al movimento trasversale che a quello verticale, quindi è consigliabile installarlo in posizione perpendicolare alla direzione di marcia delle persone.
3. Evitare di posizionare oggetti di grandi dimensioni davanti al rilevatore, per non ridurre l'efficacia del rilevamento.
4. Evitare che gli animali domestici possano avvicinarsi al rilevatore, per evitare falsi allarmi.
5. Poiché il rilevatore si ricarica con l'energia solare, è necessario installarlo in aree raggiunte da una quantità adeguata di luce solare.

Connessione alla centrale

Verificare che la centrale sia in stato di abbinamento, quindi attivare il rilevatore finché la centrale emette un segnale acustico per indicare che la connessione è stata stabilita correttamente. Inserire il sistema e attivare nuovamente il rilevatore: la sirena della centrale suonerà per confermare che la connessione è stata stabilita correttamente.

Specifiche

Alimentazione:

Batteria al litio ricaricabile da 3,7 V - 1.800 mAh tipo 18650

Assorbimento in standby: < 0,16 mA

Corrente in uscita dal pannello solare: a 2.000 lux ≥ 4 mA

Autonomia in standby: < 150 giorni

Area di rilevamento: 8 m/110°

Distanza di trasmissione wireless: < 80 m (in campo aperto)

Frequenza radio: 433 MHz

ERP (dBm) : -2.94

Condizioni di funzionamento:

Temperatura: -20°C \~ 50°C

Umidità relativa: < 90% (senza condensa)

Materiale alloggiamento esterno: PC + ABS + ANTI UV

Dimensioni rilevatore (A x L x P): 186 x 200 x 125 mm

Dimensioni staffa (A x L x P): 58 x 58 x 120 mm
