PIR800 - Rilevatore di movimento Chuango - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rivelatore di movimenti a infrarossi senza fili
Marca	Chuango
Modello	PIR800
Alimentazione	3 V CC (2 batterie AAA/LR03 1,5 V)
Autonomia in standby	1 anno (modalità risparmio energetico)
Distanza di rilevamento	5 m
Angolo di rilevamento	15° (fascio tenda)
Distanza di trasmissione	< 80 m (in area aperta)
Frequenza radio	433 MHz
Corrente statica	< 21 μA
Corrente in allarme	< 22 mA
Materiale della custodia	Plastica ABS
Dimensioni del rivelatore (L x P x H)	48 x 33 x 88 mm
Dimensioni della piastra di montaggio	52 x 30 x 11,6 mm
Condizioni operative (temperatura)	0 °C ~ 55 °C
Umidità relativa	< 80 % (senza condensa)
Montaggio	A parete o al soffitto
Funzioni principali	Rilevamento a infrarossi, logica fuzzy, antisabotaggio, modalità test e risparmio energetico
Indicatore luminoso	Sì (lampeggio per autodiagnosi, intrusione, modalità test, batteria scarica)
Manutenzione e pulizia	Pulire la lente con un panno morbido e asciutto; non toccare la superficie del sensore
Sicurezza	Contatto antisabotaggio in caso di apertura della custodia
Batterie	Sostituibili dall'utente (batterie AAA)
ERP (dBm)	-14.81

Domande frequenti - PIR800 Chuango

Come installare il rivelatore Chuango PIR800?

Fissare il supporto a parete (a 2 m dal suolo consigliato) o al soffitto sopra una porta/finestra. Orientare la lente verso l'interno e agganciare il rivelatore al supporto. Assicurarsi che l'area di rilevamento non sia ostruita.

Come testare il rivelatore dopo l'installazione?

Premere il pulsante di test. Il rivelatore passa in modalità test e lampeggia ad ogni rilevamento per 3 minuti. Muoversi nell'area di copertura (5 m) incrociando i fasci infrarossi. L'indicatore luminoso lampeggia ad ogni movimento rilevato.

Come collegare il rivelatore alla centralina?

Mettere la centralina in attesa di connessione, quindi premere due volte il pulsante di test del rivelatore. Un segnale acustico conferma il collegamento. Armare il sistema e attivare il rivelatore per verificare l'allarme.

Qual è l'autonomia delle batterie?

In modalità risparmio energetico, le batterie AAA garantiscono un'autonomia di circa 1 anno in standby. Quando la tensione è bassa, l'indicatore luminoso lampeggia una volta ogni 3 secondi: sostituire immediatamente le batterie.

Qual è la portata di trasmissione?

La distanza di trasmissione senza fili può raggiungere 80 metri in area aperta. Ostacoli (muri, mobili) riducono la portata.

Cosa fare se l'indicatore luminoso lampeggia continuamente?

Un lampeggio continuo indica un'autodiagnosi in corso (durata di un minuto dopo l'accensione). Se il lampeggio persiste, verificare il corretto funzionamento del sensore e l'assenza di ostruzioni della lente.

Il rivelatore può essere utilizzato all'esterno?

Il rivelatore è progettato per uso interno (balcone, corridoio, finestra, porta). Evitare l'esposizione diretta al sole, alle correnti d'aria e a variazioni rapide di temperatura (condizionatore, radiatore).

Come evitare falsi allarmi?

Installare il rivelatore lontano da fonti di calore (radiatori, forni) e da correnti d'aria (ventilatori, condizionatori). Non ostruire la lente. La tecnologia a logica fuzzy distingue i movimenti umani dai disturbi.

Come pulire il rivelatore?

Utilizzare un panno morbido e asciutto per pulire la custodia e la lente. Non toccare la superficie del sensore a infrarossi e non utilizzare prodotti chimici o abrasivi.

Cosa significa il lampeggio dell'indicatore luminoso?

Lampeggio continuo: autodiagnosi. Un lampeggio: intrusione rilevata. Due lampeggi: fine della modalità test, passaggio a risparmio energetico. Un lampeggio ogni 3 secondi: batterie scariche.

MANUALE UTENTE PIR800 Chuango

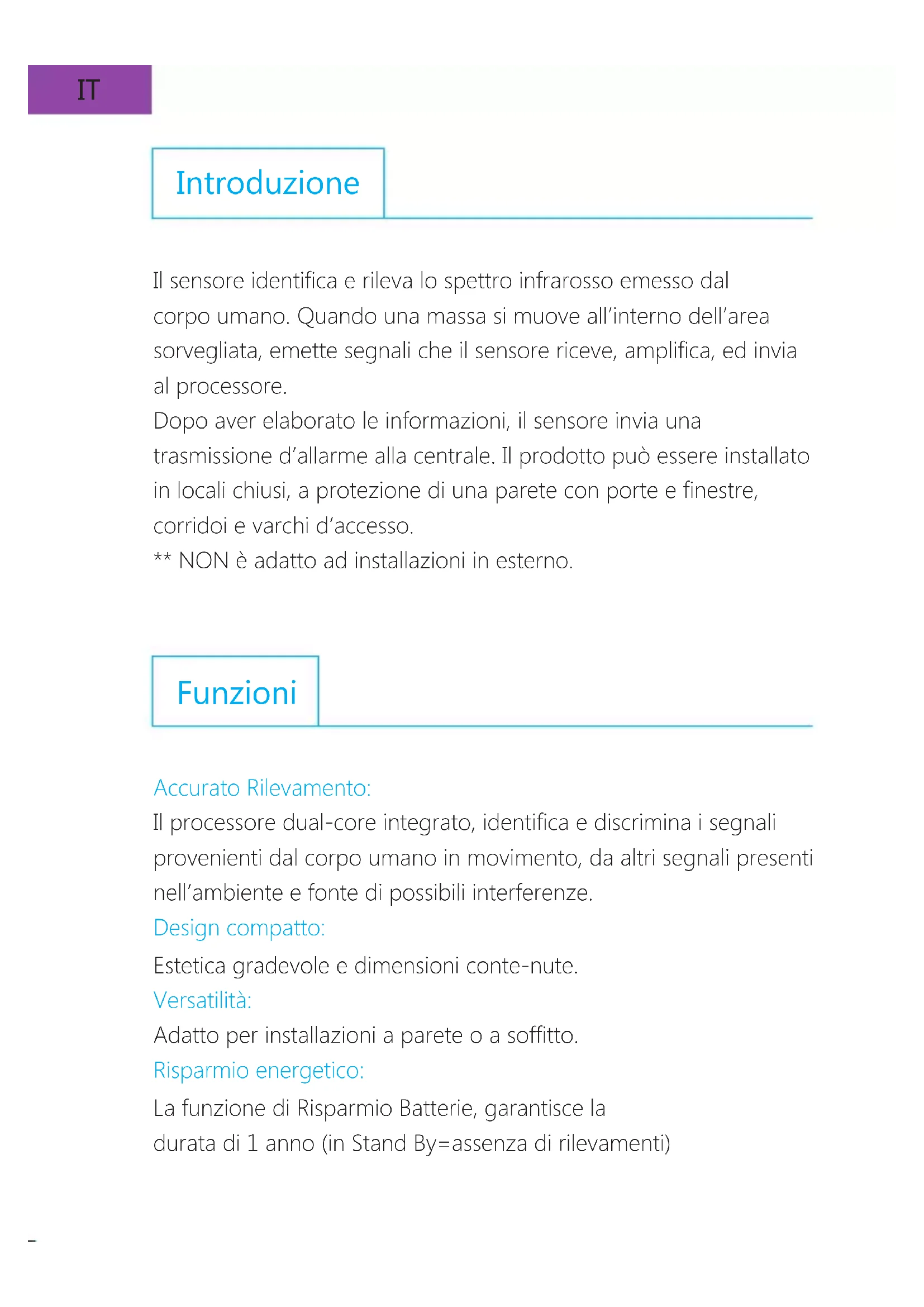

Il sensore identifica e rileva lo spettro infrarioso emesso dal corpo umano. Quando una massa si muove all'interno dell'area sorvegliata, emette segnali che il sensore riceve, amplifica, ed invia al processore.

Dopo aver elaborato le informazioni, il sensore invia una trasmissione d'allarme alla centrale. Il prodotto cui è essere installato in locali chiusi, a protezione di una parete con porte e finestre, corridoi e varchi d'accesso.

^** NON è adatto ad installazioni in esterno.

Funzioni

Accurato Rilevamento:

Il processore dual-core integrato, identifica e discrimina i segnali provenienti dal corpo umano in movimento, da altri segnali presenti nell'ambiente e fonte di possibili interferenze.

Design compatto:

Estetica gradevole e dimensioni conte-nute.

Versatilità:

Adatto per installazioni a parete o a soffitto.

Risparmio energetico:

La funzione di Risparmio Batterie, garantisce la durata di 1 anno (in Stand By=assenza di rilevamenti)

Descrizione

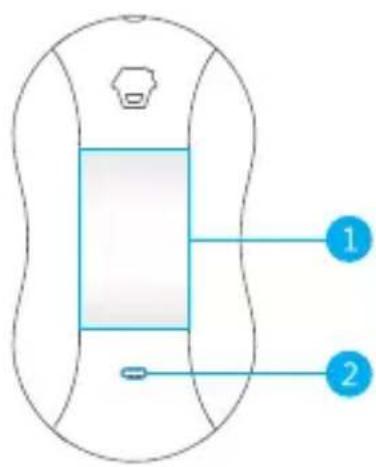

1. lente di Fresnel
2. indicator Led
3. pulsante di Test

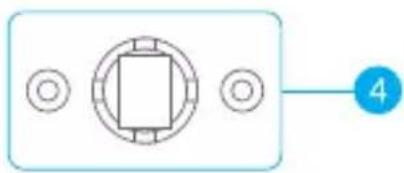

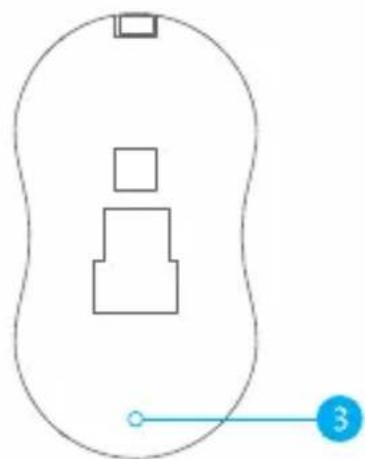

4. supporto di fissaggio

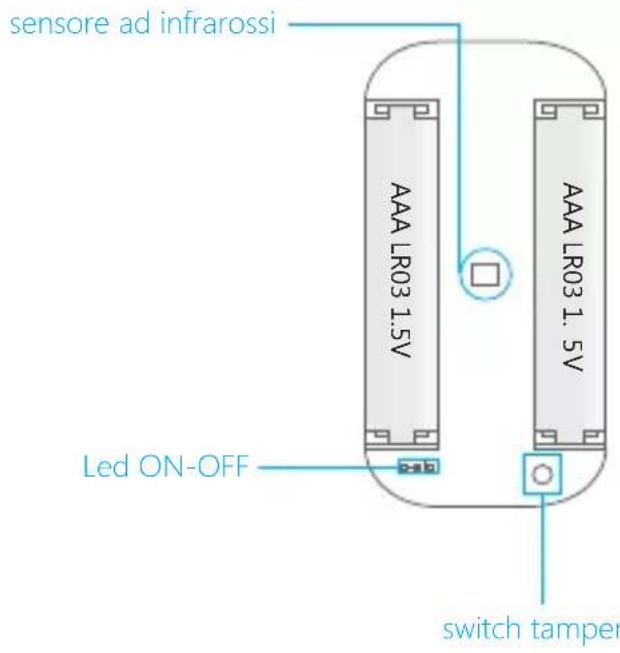

Interno

Sensore Infrarossi: Rileva lo spettro infrarioso emesso dai corpi. Deve essere sempre mantenuto pulito e NON delve essere toccato con le dita.

Tamper Switch: Quando il contentatore del sensore viene aperto, il tamper genera un allarme manomissione ed invia una trasmissione d'allarme alla centrale.

Indicazioni Led

L'indicatore Led è di fabbrica attivo.

Può essere disattivato riposizionando il ponticello presente sullo stampato.

Lampeggio continuo: Accensione e Avvio sensore

Lampeggia 1 volta: Rilevata intrusione

Lampeggia 2 volte: Modalità Test ultimata, entra in modalità Risparmio Batterie.

1 Lampeggio agli 3 secondi: Batteria prossima alla scarica, provedere alla sostituzione.

Avvio

Rimuovere la linguetta isolante che sporge dal sensore. Questo diventerà operativo dopo la procedura d''avvio (1min. circa).

Modalità Test

Modalità Test: Funzione utile per effettuire il posizion amento e la verifica di funzionamento del sensore. Premere il pulsante di Test presente nella parte posteriori del sensore. Questo entrera in modalità di test e sare in grado di rilevare una volta agli 10 secondi.

Dopo 3 minuti, il Led lampeggerà 2 volte ed entrè in modalità Risparmio Batterie.

Modalità Risparmio Batterie: In normali condizioni di lavoro, se il sensore rileva per due volte una presenza entro 3 minuti, quello commuta in Modalità Risparmio Batterie.

Durante quello periodo, il sensore non invia trasmissioni d'allarme alla centrale. Se si continua a permanere nelle area di competenza del sensore, l'intervallo di 3 minuti viene ripetuto. Solo abbandonando il locale e, terminati i 3 minuti, il sensore tornerà ad essere completenesse attivo.

Installazione

Installazione a parete:

Fissare il supporto a parete ed inserirvi il sensore. Installare il sensore a protezione di un varco o un punto di accesso-uscita. Si consiglia di installare il sensore ad un'altezza di 2m dal pavimento.

Installazione a soffitto:

Fissare il supporto sopra una porta o finestra, ed insertirvi il sensore.

Installazione a parete: Installazione a soffitto:

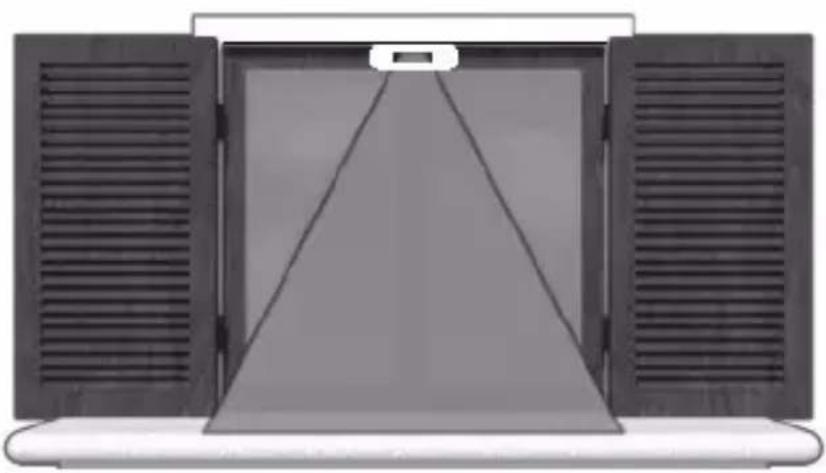

NON adatto per installazione in esterno, es: NO tra finestra e persiana

Nota: Evitare di installare il sensore vicino ad apparecchiature caratterizzate da forti escursioni termiche, o in grado di spostare masse d'aria consistenti, quali: condizionatori d'aria, ventilatori, frigoriferi, fornì, termosifoni.

Non esporre ad irraggiamento solare: se diretto contro una finestra, oMESSO a protezione di una parete con finestre, si consiglia abbassare le tapparelle ed oscurare il locale prima di attivare l'allarme.

la presenza di oggetti posti di fronte al sensore, potrebbe ridurre la capacité di rilevamento dello stesso.

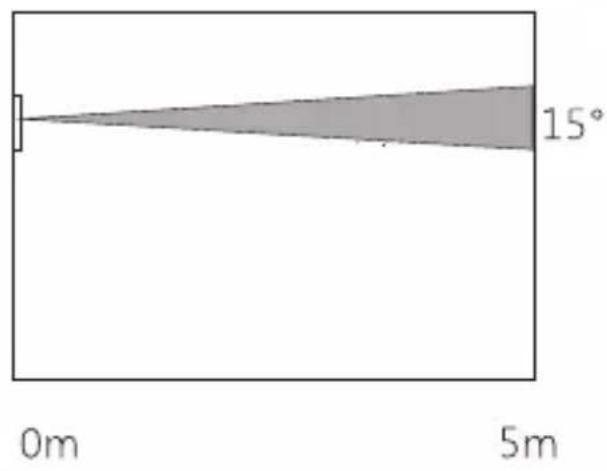

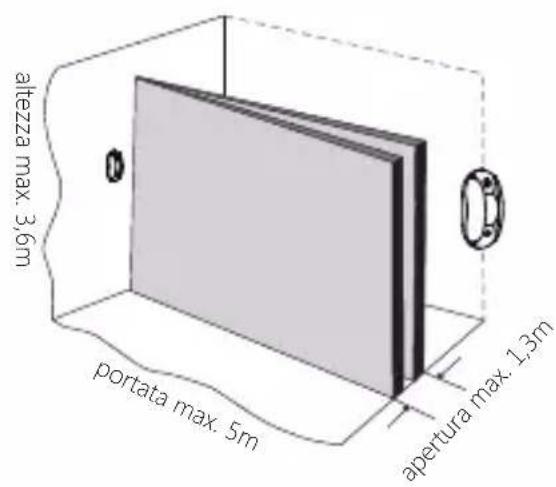

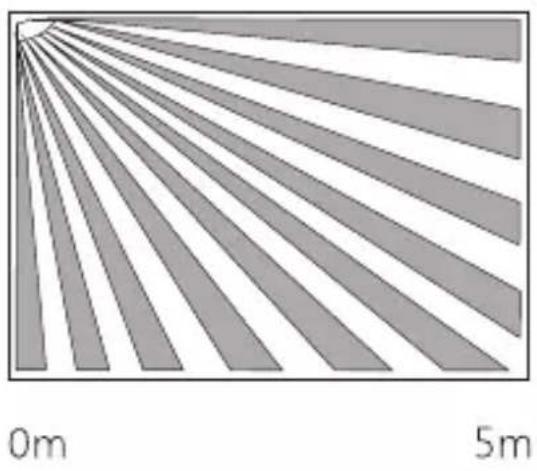

Portata sensore

Test rilevamento

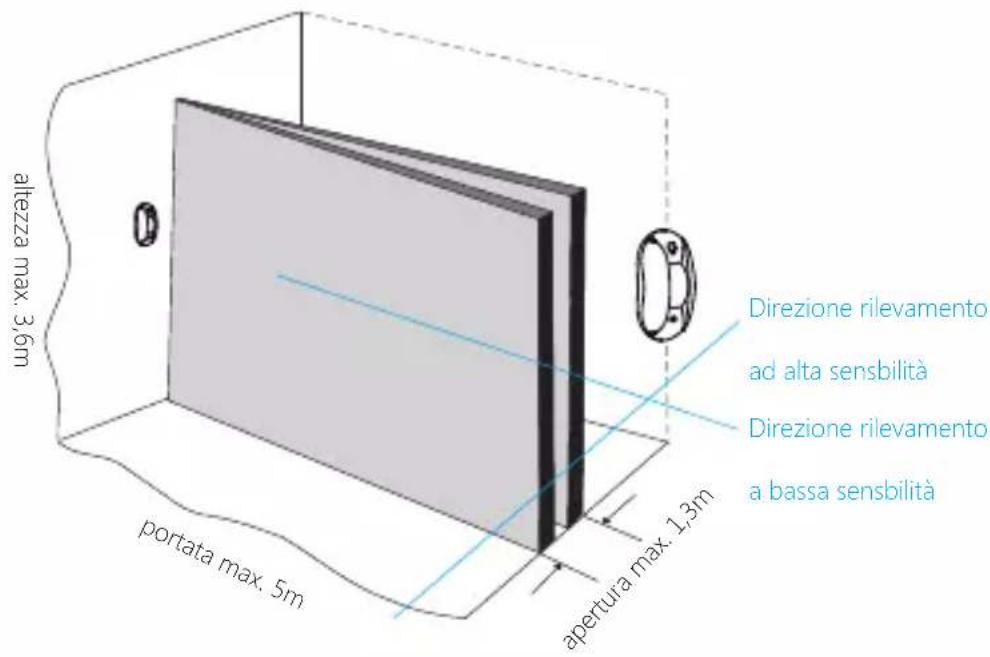

Ultimata l'installazione a parete e alimentato il sensore, premere il pulsante di Test e transitare nell'area di competenza del sensore stesso. Il piano perpendicular al sensore è quello a maggiore sensibilità di rilevamento. Al contrario, il movimento fatto sul piano parallelo a quello di puntamento del sensore è più difficile da rilevare. Il Led indicatore lampeggerà una volta ad agli rilevamento effettuato. Ottimizzare il puntamento del sensore.

Accoppiamento alla centrale

Porre la centrale in apprendimento, premere almeno 2 volte il pulsante Test presente sul retro del sensore per inviare una trasmissione alla centrale.

Un beep emesso alla centrale indichera che il sensore è stato appreso correttamente.

L'émissione di due beep, indica che il sensore era più L'émissione di due beep, indica che il sensore era più stato registrato in precedenza in centrale.

Armare la centrale e transitare nell'area protetta dal sensore. Se appreso correttamente, il sensore inviera una trasmissione alla centrale, la quale inizIERÀ a suonare.

Nota: Mention la connessione è in corso, assicurarsi che gli altri rilevatori non vengano attivati.

Specifice

Alimentazione: 3VDC (2 pz. batterie 1,5V AAA LR03)

Assorbimento in Standby: inferiore 21uA

Assorbimento in Allarme: inferiore 22mA

Portata sensore: 5 m

Angolo aperture rilevamento: 15^

Portata trasmissione RF: inferiore 80m in Campo aperto

Frequenza di trasmissione: 433 MHz

Materiale involucro: Plastica ABS

ERP(dBm): -14.81

Condizioni di lavoro:

TTemperatura: 0^ C + 50^ C

Umidità: inferiore 90% (no condensa)

Dimensione sensore: 48L× 33P× 88Amm

Dimensioni piedistallo: 52 × 30 × 11,6 ~mm
