Producttype	Draadloze infrarood bewegingsdetector
Merk	Chuango
Model	PIR800
Voeding	3 V gelijkstroom (2 AAA/LR03 1,5 V batterijen)
Stand-by duur	1 jaar (energiebesparende modus)
Detectieafstand	5 m
Detectiehoek	15° (gordijnstraal)
Transmissieafstand	< 80 m (in open gebied)
Radiofrequentie	433 MHz
Statische stroom	< 21 μA
Alarmstroom	< 22 mA
Materiaal behuizing	ABS kunststof
Afmetingen detector (L x B x H)	48 x 33 x 88 mm
Afmetingen montageplaat	52 x 30 x 11,6 mm
Bedrijfsomstandigheden (temperatuur)	0 °C tot 55 °C
Relatieve luchtvochtigheid	< 80% (zonder condensatie)
Montage	Wand- of plafondmontage
Hoofdfuncties	Infrarooddetectie, fuzzy logic, sabotagebeveiliging, testmodus en energiebesparing
Indicatielampje	Ja (knipperen voor zelftest, indringing, testmodus, lage spanning)
Onderhoud en reiniging	Lens reinigen met een zachte, droge doek; raak het sensoroppervlak niet aan
Veiligheid	Sabotagecontact bij openen van de behuizing
Batterijen	Vervangbaar door gebruiker (AAA-batterijen)
ERP (dBm)	-14.81

Veelgestelde vragen - PIR800 Chuango

Hoe installeer ik de Chuango PIR800 detector?

Bevestig de houder aan de muur (aanbevolen op 2 m hoogte) of aan het plafond boven een deur/raam. Richt de lens naar binnen en klik de detector op de houder. Zorg ervoor dat het detectiegebied niet wordt geblokkeerd.

Hoe test ik de detector na installatie?

Druk op de testknop. De detector schakelt over naar testmodus en knippert bij elke detectie gedurende 3 minuten. Beweeg door het dekkingsgebied (5 m) en kruis de infraroodstralen. Het indicatielampje knippert bij elke gedetecteerde beweging.

Hoe verbind ik de detector met het bedieningspaneel?

Zet het bedieningspaneel in de verbindingsmodus en druk twee keer op de testknop van de detector. Een pieptoon bevestigt de koppeling. Schakel het systeem in en activeer de detector om het alarm te controleren.

Wat is de batterijduur?

In de energiebesparende modus gaan AAA-batterijen ongeveer 1 jaar mee in stand-by. Bij lage spanning knippert het indicatielampje eenmaal per 3 seconden: vervang de batterijen onmiddellijk.

Wat is het transmissiebereik?

De draadloze transmissieafstand kan tot 80 meter bedragen in open gebied. Obstakels (muren, meubels) verminderen het bereik.

Wat te doen als het indicatielampje continu knippert?

Continu knipperen duidt op een lopende zelftest (duurt een minuut na inschakeling). Als het knipperen aanhoudt, controleer dan de goede werking van de sensor en of de lens niet is geblokkeerd.

Kan de detector buiten worden gebruikt?

De detector is ontworpen voor gebruik binnenshuis (balkon, gang, raam, deur). Vermijd directe blootstelling aan zonlicht, tocht en snelle temperatuurwisselingen (airconditioning, verwarming).

Hoe kan ik valse alarmen voorkomen?

Installeer de detector uit de buurt van warmtebronnen (radiatoren, ovens) en tocht (ventilatoren, airconditioners). Blokkeer de lens niet. De fuzzy logic-technologie onderscheidt menselijke bewegingen van verstoringen.

Hoe maak ik de detector schoon?

Gebruik een zachte, droge doek om de behuizing en lens te reinigen. Raak het oppervlak van de infraroodsensor niet aan en gebruik geen chemische of schurende middelen.

Wat betekent het knipperen van het indicatielampje?

Continu knipperen: zelftest. Eén knippering: indringing gedetecteerd. Twee knipperingen: einde testmodus, overschakeling naar energiebesparing. Eén knippering per 3 seconden: batterij bijna leeg.

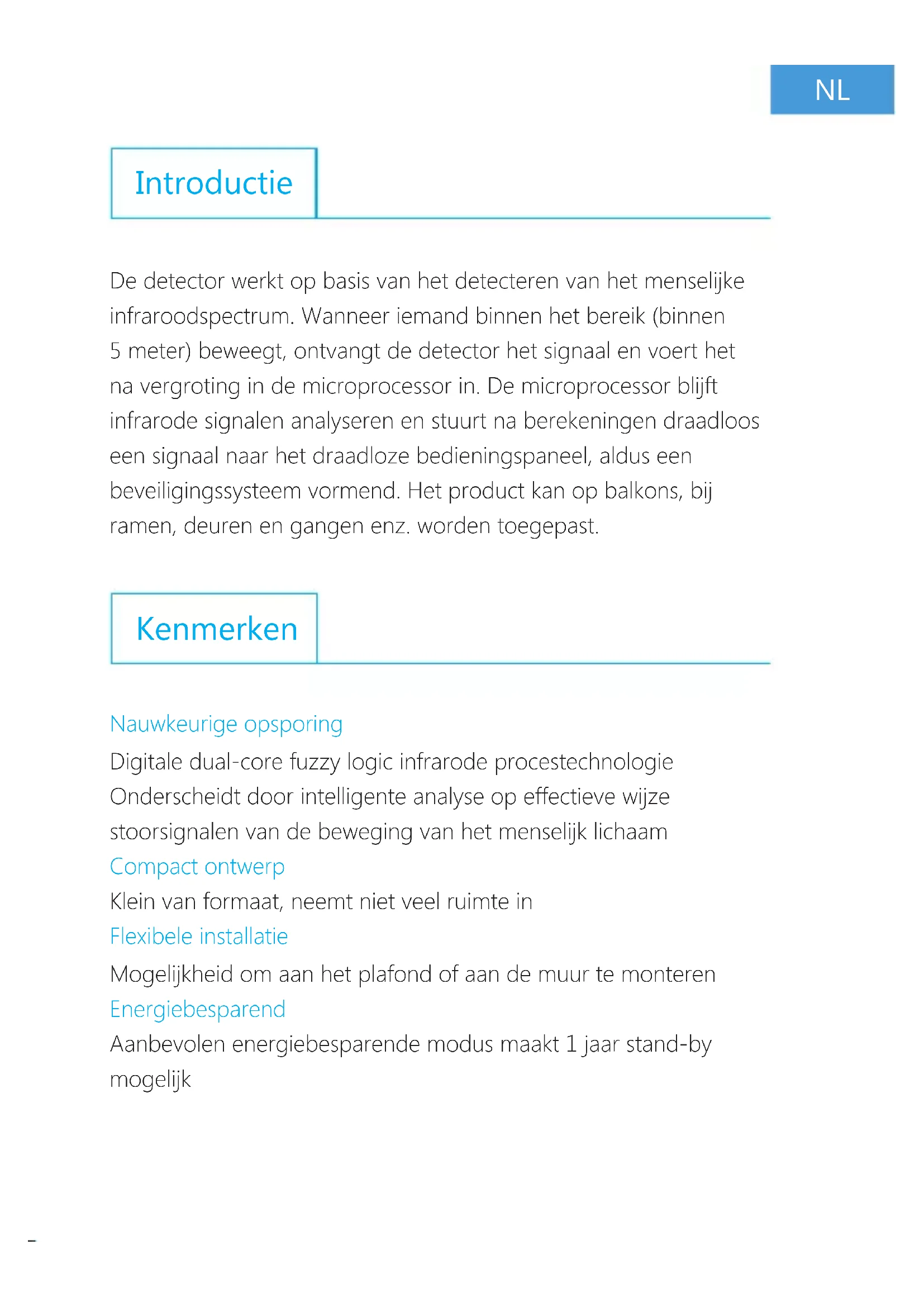

GEBRUIKSAANWIJZING PIR800 Chuango

De detector werkt op basis van het detecteren van het menselijkke infraroodspeurom. Wonneer iemand binnen het bereik (binnen 5 meter) beweegt, ontvangt de detector het signaal en voert het na vergroting in de microprocessor in. De microprocessor blijt infrarode signalen analyseren en stuart na berekeningen draadloos een signaal waar het draadloze bedieningspaneel, aldus een beveiligingssystem vormend. Het product kan op balkons, bij ramen, deuren en gangen enz. worden toegepast.

Kenmerken

Nauwkeurige opsporing

Digitale dual-core fuzzy logic infrarode procestechnologie Onderscheidt door intelligente analyse op effectieve wijze stoorsignalen van de beweging van het menselijk lichaam

Compact ontwerp

Klein van formaat, neemt nicht viel ruimte in Flexibele installmentie

Mogelijkheid om aan het plafond of aan de muur te monteren Energiebesparend

Aanbevolen energia besparende modus maakt 1aar stand-by mogelijk

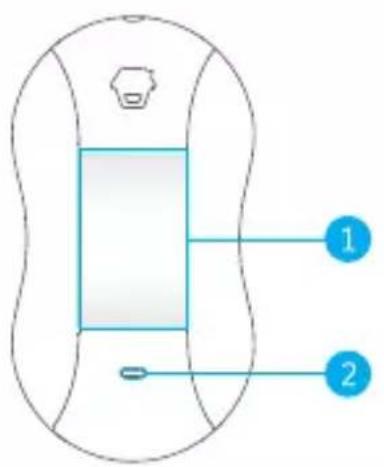

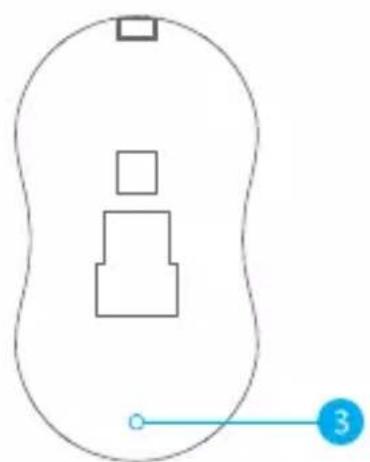

Productoverzicht

1. Detectielens
2. LED-indicator
3. Testknop
4. Beugel

Overzicht binnenzijde

Sabotageschakelaar

Infrarood sensor: Detectoren van het infraroodspectrum van het menselijke lichaam. Raak het oppervlak Niet met de hand aan en houd het schoon.

Sabotageschakelaar: Zodra de behuizing in de werkingsstatus wordt geopend, za de sabotageschakelaar worden geactiveerd en een alarmsignaal afgeven.

LED-indicatie

De LED-indicator kan worden in- of uitgeschakeld door het instellen van jumpers. Zie "Binnenenzijde" hiernaast.

Continu knipperen: In de zelftest-modus

Knippert een keer: Indringer wordt gedetecteerd

Knippert tweekee: Testmodus is voltooid, gaat over in de energiebesparende modus.

Knippert elke 3 seconden: Indicatie voor te lage spanning. Vervang de batterijen onmiddelijk.

Gebruik

Verwijder de isolerende strook om de batterijen te activeren. Na een zelftest van 1 minuut gaat het over in de werkingsmodus.

Werkingsmodus

Testmodus: Druk op de testknop. De sensor kommt dan in de testmodus en detecteert elke 10 seconden een keer. Na 3 minutes, knippert de LED tweemaal en de sensor gaat in de energiebesparende modus.

Energiebesparende modus: Als de sensor in werkingsmodus staat en tweepeer binnen 3 minuten wordt geactiveerd, za het overgaan in de slaapstand om energia te besparen. Als er binnende volgende 3 minuten geen beweging is, za de sensor terugkeren in de werkingsmodus.

Installatie en opmerking

Wandmontage:

Bevestig de beugel in de lenghte op de muur en bevestig de detector aan de beugel. Kies een montageplek bij de ingang enuitgang waar de indringer möglich inkbreekt. Aanbevolen worden om het te monteren op een hoogte van 2 m boven de grond.

Plafondmontage:

Bevestig de beugel zijdelings aan het plafond boven de deur of het raam en bevestig de detector aan de beugel.

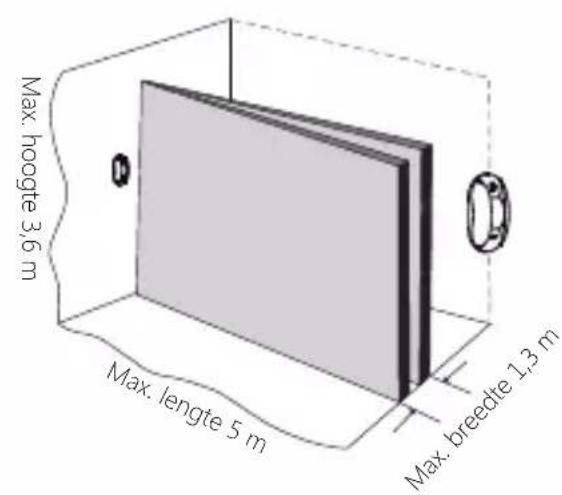

Detectiebereik:

Op de muur monteren Aan het plafond monteren

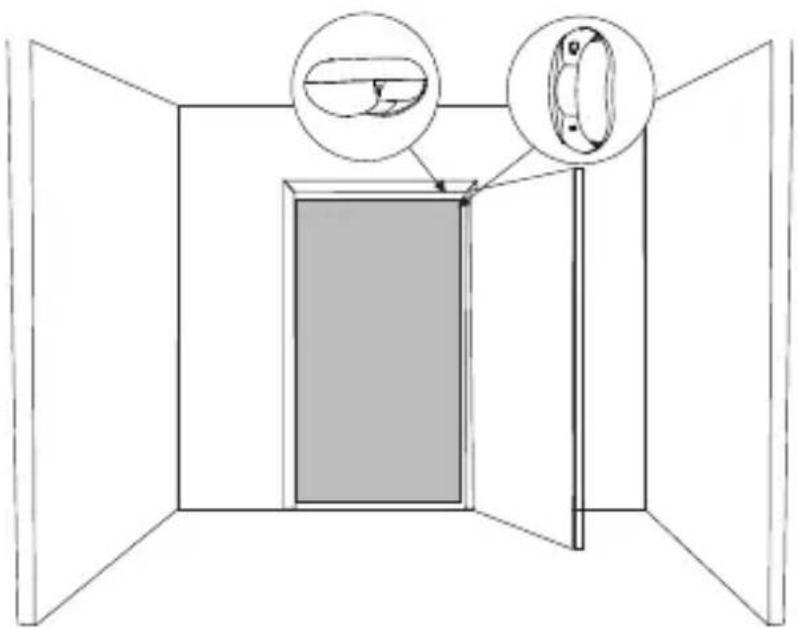

Op de deur monteren

Let op: zorg ervoor dat de richting van detectie gericht is op de binnenruimte, ongeacht installmentie op muur of plafond. Pas de hoek van de beugel aan om de detectie te optimaliseren.

Vermijd montage van de detector dichtbij airconditioning, elektronische ventilator, koelkast, oven, verwarming en voorwerpen die snelle temperatuurwisselingen veroorzaken.

Voorkom ook montage in direct zonlicht.

Voorkom dat voorwerpen zich voor de lens bevinden om het detectie-effect Niet te beinvloeden.

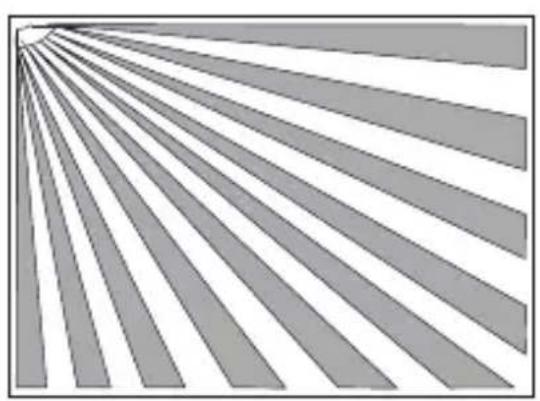

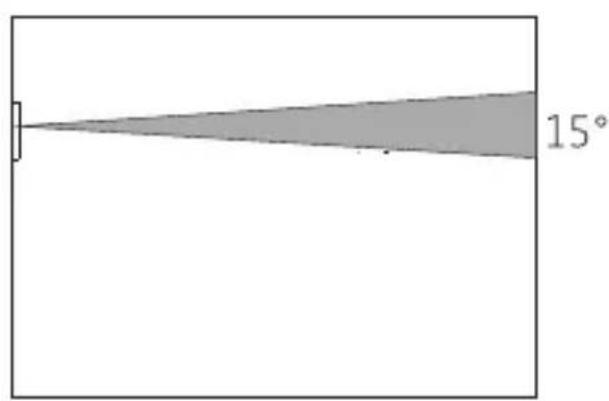

Detectierange

0m

5m

0m

5m

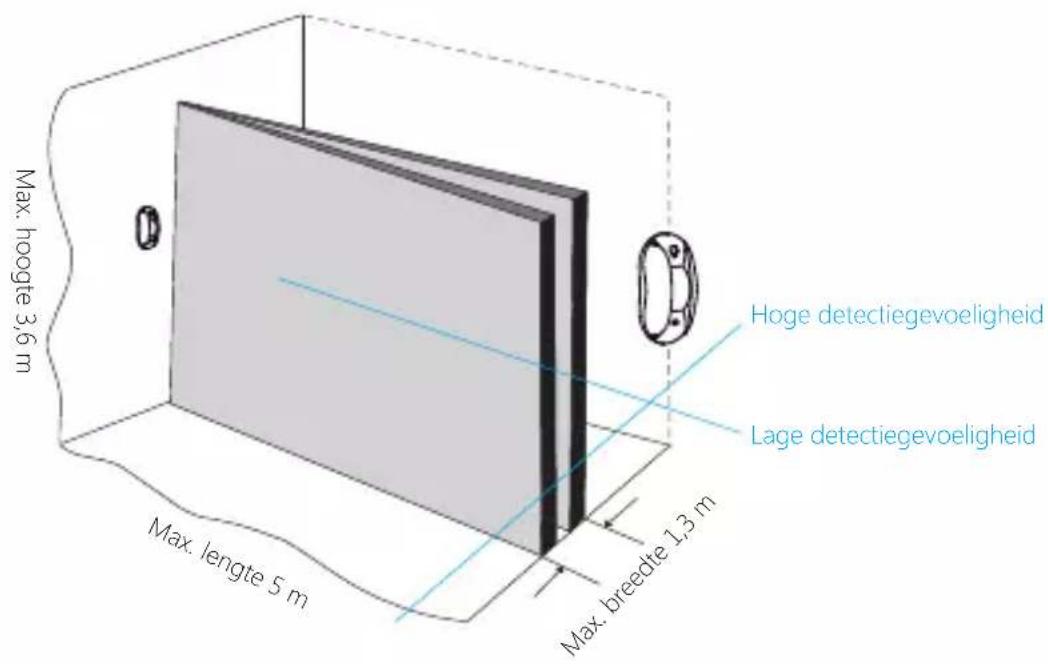

Testen (looptest)

Druk na de installmentie op de testknop, loop in de range door het infrarode spectrum (zie onderstaande figuur) en kijk waar de LED-indicator om te controleren of het werkt. De LED-indicator zal eenkeer knipperen wonneer hij lichaamsbeweging detecteert.

Verbinden met het bedieningspaneel

Als het bediereningspaneel in verbindingsmodus is, druk dan tweeEMAAL op de testknop van de detector om draadloos een signaal te sturen. Als het paneel een signal ontvangt, maar het een pieptoon horen, wat betekent dat de verbinding succesvol is.

Schakel het systeme in en activeer opnieuw de detector. Het panel zal onmiddelijk alarm slaan. Dit betekent dat de detector met succes met het bedieningspaneel is verbonden.

Let op: Zorg ervoor dat andere detectoren tijdens het verbinden nicht worden geactiveerd.

Specifications

Stroomvoorziening: DC 3 V (AAA LR03 1,5 V x 2 stuks)

Stroomverbruik statisch: < 21 uA

Stroomverbruik alarm: < 22 mA

Detectie-afstand: 5 m

Detectiehoek van het gordijn: 15°

Zendbereik: < 80m (in open veld)

Radiofrequentie: 433 MHz

Materialial behuizing: ABS-plastic

ERP(dBm): -14.81

Voorwaarden voor goede werking:

Temperatuur: 0 ^ ° C tot +55°C

Relatieve vochtigkeit: < 80% (geen condensatie)

Afmetingen detector (L x B x H): 48 x 33 x 88 mm

Afmetingen montageplaat (L x B x H): 52 x 30 x 11,6 mm
