PIR800 - Détecteur de mouvements Chuango - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif (PIR)
Portée de détection	Jusqu'à 12 mètres
Angle de détection	110 degrés
Alimentation	Piles (type non spécifié)
Installation	Fixation murale
Utilisation	Idéal pour la sécurité domestique et la détection d'intrusions
Maintenance	Vérifier régulièrement l'état des piles et nettoyer le capteur
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Compatible avec divers systèmes d'alarme

FOIRE AUX QUESTIONS - PIR800 Chuango

Comment installer le détecteur de mouvements Chuango PIR800 ?

Fixez le détecteur à une hauteur d'environ 2 mètres, orienté vers la zone que vous souhaitez surveiller. Utilisez les vis et les chevilles fournies pour une installation sécurisée.

Comment régler la sensibilité du détecteur de mouvements ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé à l'arrière du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité ou dans le sens inverse pour la diminuer.

Que faire si le détecteur ne s'active pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Assurez-vous également que le détecteur est correctement positionné et qu'il n'est pas obstrué par des objets.

Comment tester le bon fonctionnement du détecteur ?

Vous pouvez tester le détecteur en vous déplaçant lentement devant lui. Si le voyant LED s'allume, cela signifie que le détecteur fonctionne correctement.

Le détecteur de mouvements Chuango PIR800 est-il compatible avec d'autres systèmes de sécurité ?

Oui, le Chuango PIR800 peut être intégré à d'autres systèmes de sécurité compatibles. Consultez le manuel d'utilisation pour les instructions spécifiques sur l'intégration.

Que faire si le détecteur émet des fausses alertes ?

Vérifiez les sources potentielles de fausses alertes, comme les animaux domestiques ou les mouvements d'objets dans le champ de vision. Vous pouvez également ajuster la sensibilité du détecteur.

Est-il possible de changer les piles du Chuango PIR800 ?

Oui, le détecteur fonctionne avec des piles AA. Remplacez-les par des piles neuves lorsque le voyant batterie faible s'allume.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, retirez les piles pendant environ 10 secondes, puis réinsérez-les. Cela réinitialisera le système.

Le Chuango PIR800 est-il étanche ?

Non, le Chuango PIR800 n'est pas étanche. Il est recommandé de l'installer à l'intérieur ou dans des zones protégées de l'humidité.

MODE D'EMPLOI PIR800 Chuango

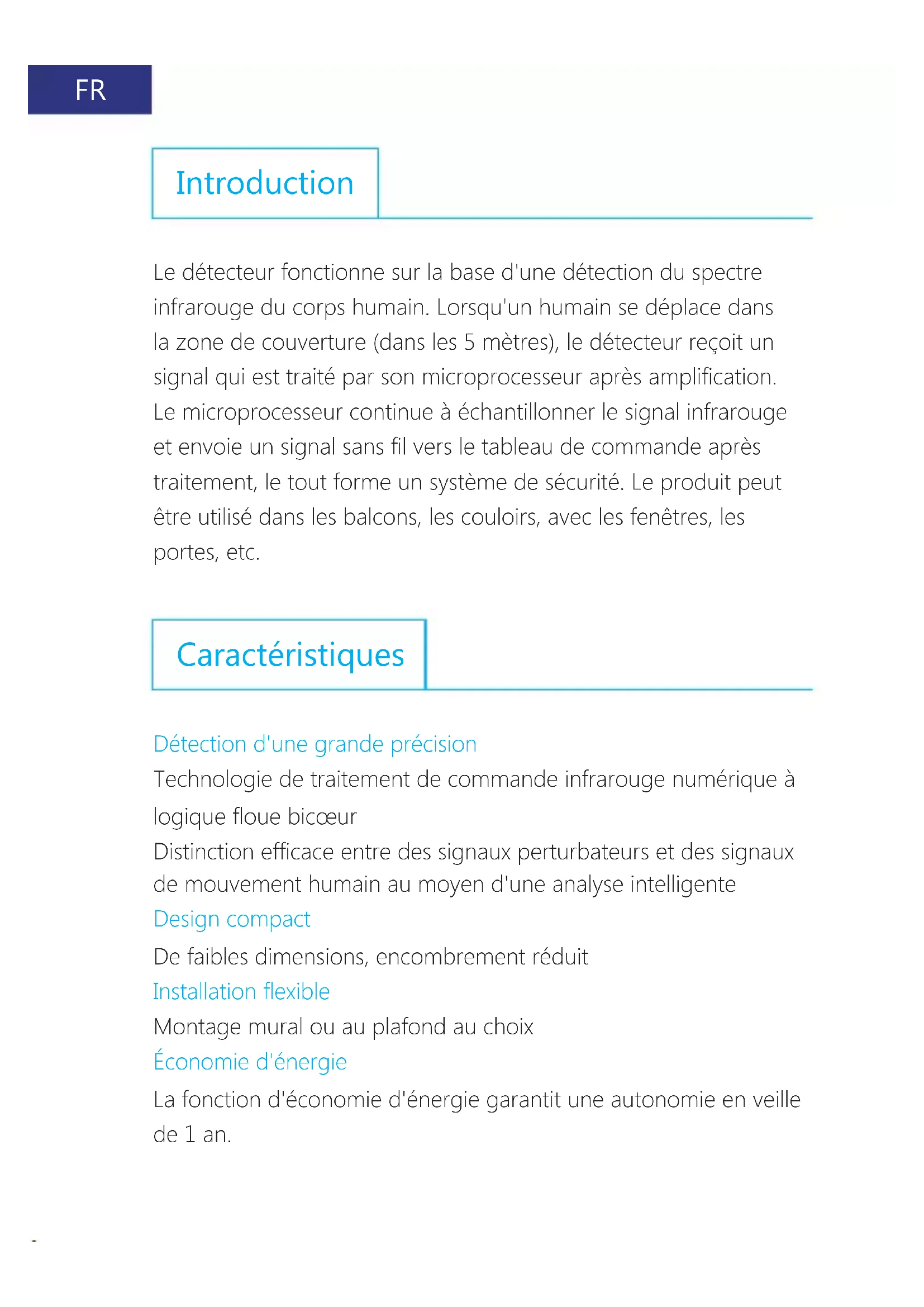

Le détector fonctionne sur la base d'une détction du spectre infrarouge du corps humain. Lorsqu'un humain se déplace dans la zone de couverture (dans les 5 mètres), le détector reçoit un signal qui est traité par son microproessesur après amplification. Le microproessesur continue à échantillonner le signal infrarouge et envoie un signal sans fil vers le tableau de commande aprèsTraitement, le tout forme un système de sécurité. Le produit peut être utilisé dans les balcons, les couloirs, avec les fenêtres, les portes, etc.

Caracteristiques

Détction d'une grande précision

Technologie de traitement de commande infrarouge numérique à logique floue bicoeur

Distinction efficace entre des signaux perturbateurs et des signaux de mouvement human au moyen d'une analyse intelligente

Design compact

De faibles dimensions, encombrement réduit

Montage mural ou au plafond au choix

Economie d'énergie

La fonction d'économie d'énergie garantit une autonomie en veille de 1 an.

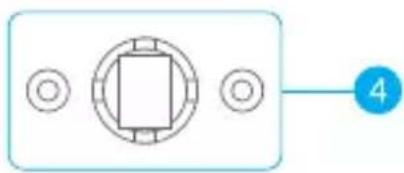

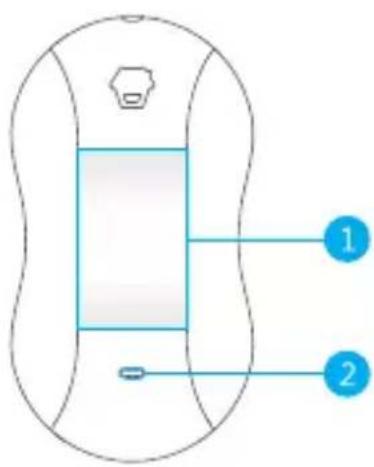

Vue d'ensemble du produit

1. Lentille de détention
2. Indicateur lumineux
3. Bouton de test
4. Support

Description de la carte de circuit imprimé

Capteur infrarouge : Détction du spectre infrarouge d'un corps humain. Ne pas toucher sa surface avec les mains et la maintainir propre.

Contact anti-sabotage : Dès que le boîtier est ouvert en mode de fonctionnement normal, le contact anti-sabotage est actionné puis déclenché un signal d'alarme.

Description de l'indicateur lumineux

L'indicateur lumineux peut être activé ou désactivé en réglient des cavaliers. Voir « Disposition de la carte de circuit imprimé » cédssous.

Clignote de façon continue : Autodiagnostic en cours

Clignote une fois : Intrusion détectée

Clignote deux fois : Mode de test terminé, entre en mode d'économie d'énergie.

Clignote une fois toutes les 3 secondes : Indique une tension électrique faible, veuillez replacer immédiatement les piles.

Mode d'emploi

Retirez la bande isolante pour l'alimenter avec les piles. ÀpRES un autodiagnostic d'une minute, le détecteur est en mode de fonctionnement normal.

Mode de fonctionnement

Mode de test : Appuyez sur le bouton de test. Le détecteur passe en mode de test et une détction s'effectue toutes les 10 secondes. Àpres 3 minutes, l'indicateur lumineux clignote deux fois et le détecteur passé en mode d'économie d'énergie.

Mode d'économie d'énergie: En mode de fonctionnement normal, si le détecteur se déclenché deux fois dans les 3 minutes, il passe en mode d'économie d'énergie. En l'absence de mouvement dans les 3 minutes qui suivent, le détecteur revient au mode de fonctionnement normal.

Installation et remarques

Montage mural :

Fixez le support longitudinalement sur le mur et placez le détecteur sur le support. Choisissez de l'instructor au voie d'entrée et de sortie la où d'eventuels intrus peuvent pénétrer par effraction. Il est recommandé de réaliser le montage à 2 m du sol.

Montage au plafond :

Fixez le support de façon latérale sur le plafond au-dessus d'une porte ou fenêtre et placez le détecteur sur le support.

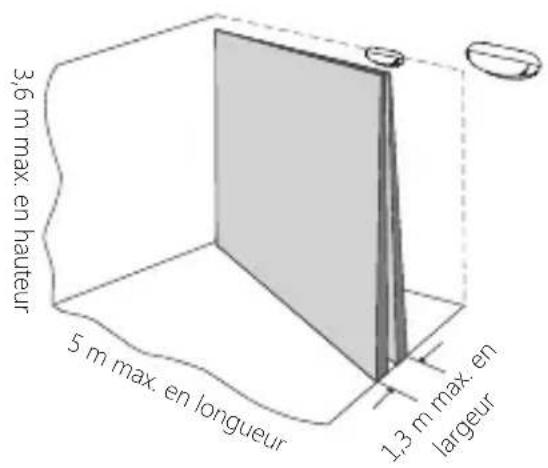

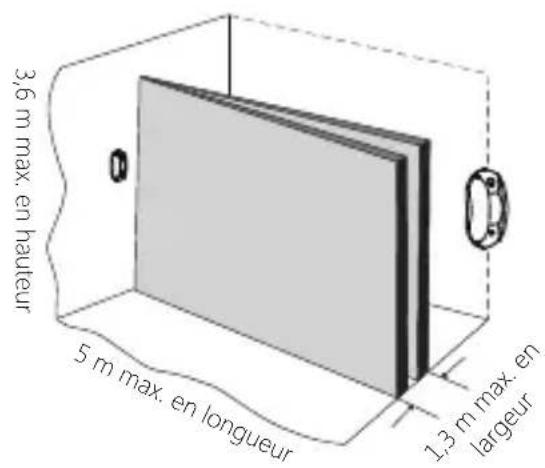

Distance de détention :

Montage mural Montage au plafond

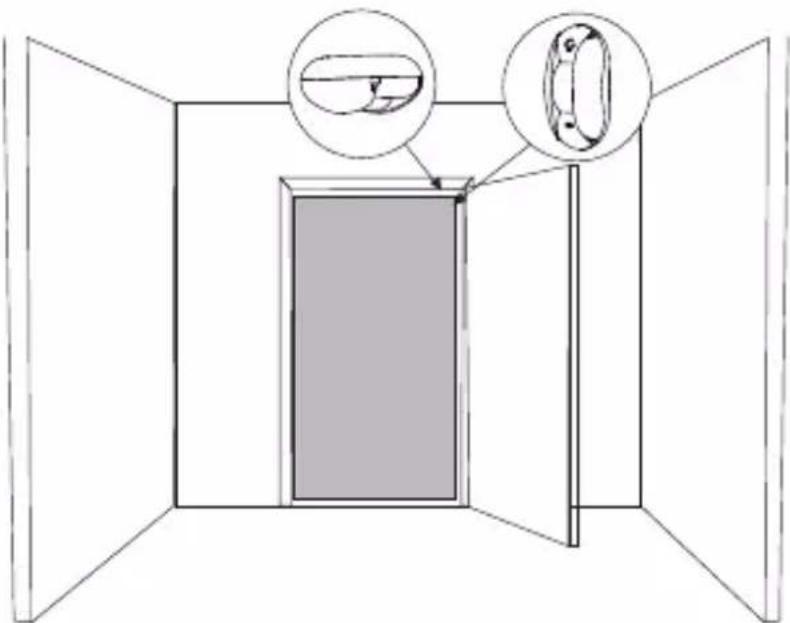

Montage au niveau d'une porte

Remarque: Vérifiez que la direction de détction est vers l'intérieur, où qu'il soit installé sur le mur ou au plafond. Réglez l'angle du support pour améliorer l'effet de détction.

Évitez d'installer le détecteur pres de climatisationur, ventilateur électrique, réfrigérateur, four, radiateur ou d'objets dont la variation de température est rapide. Évitez une installation avec une exposition directe aux rayons du soleil.

Évitez que des objets viennent obstruer la lentille de détction de façon à ne pas ALTERER l'effect de détention.

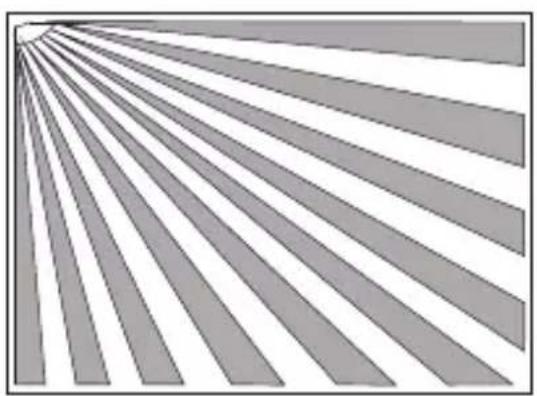

Zone de couverture

0m

5m

0m

5m

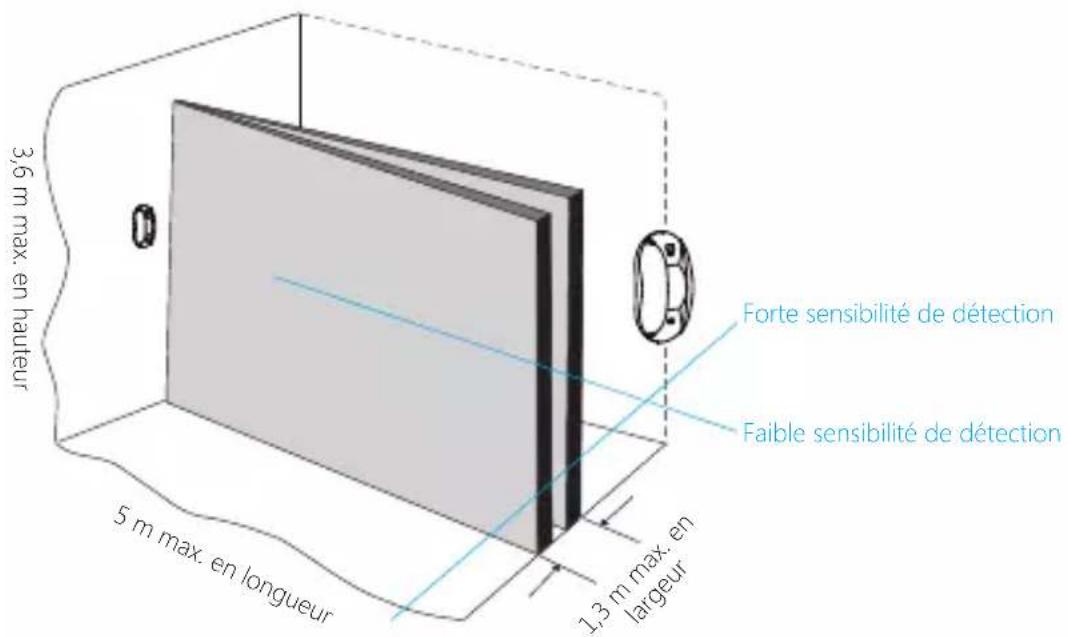

Test (Test de marche)

Après installation, appuyez sur le bouton de test, déplacez-vous dans la zone de couverture en croisant les faisceaux infrarouges (voir schéma ci-dessous). Observe l'indicateur lumineux pour vérifier le fonctionnement. L'indicateur lumineux clignotera dés que le mouvement d'un corps est détecté.

Connexion avec le tableau de commande

Lorsque le tableau de commande est en attente de connexion, appuyez deux fois sur le bouton de test du détecteur pour envoyer un signal sans fil. Un bip sonore, qui indique que la connexion a etétablie avec succès, retentit à la réception du signal sur le tableau de commande.

Armez le système et déclenchez à nouveau le détecteur. Le tableau de commande déclenché immédiatement l'alarme. Le détecteur a alors établi avec succès la connexion avec le tableau de commande.

Remarque : Assurez-vous que d'autres détecteurs ne se sont pas déclenchés lors de la connexion.

Specifications

Alimentation : 3 V CC (2 piles de type AAA ou LR03 1,5 V)

Intensité statique: < 21 μA

Intensité en cas d'alarme: < 22 mA

Distance de détction : 5 m

Angle de détction d'un faisceau rideau : 15^

Distance de transmission: < 80 m (en zone dégagée)

Fréquence radio : 433 MHz

Matériau du boîtier : Plastique ABS

ERP(dBm): -14.81

Conditions de fonctionnement :

Température : 0 °C ~ 55 °C

Humidité relative : < 80 % (sans condensation)

Dimensions du détecteur (L x l x H): 48 x 33 x 88 mm

Dimensions de la plaque de montage (L x l x H): 52 x 30 x 11,6 mm
