Produkttyp	Kabelloser Infrarot-Bewegungsmelder
Marke	Chuango
Modell	PIR800
Stromversorgung	3 V Gleichstrom (2 AAA/LR03 1,5 V)
Standby-Betriebsdauer	1 Jahr (Energiesparmodus)
Erfassungsreichweite	5 m
Erfassungswinkel	15° (Vorhangstrahl)
Übertragungsreichweite	< 80 m (im freien Gelände)
Funkfrequenz	433 MHz
Ruhestrom	< 21 μA
Alarmstrom	< 22 mA
Gehäusematerial	Kunststoff ABS
Abmessungen des Detektors (L x B x H)	48 x 33 x 88 mm
Abmessungen der Montageplatte	52 x 30 x 11,6 mm
Betriebsbedingungen (Temperatur)	0 °C ~ 55 °C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Montage	Wand- oder Deckenmontage
Hauptfunktionen	Infrarot-Erkennung, Fuzzy-Logik, Sabotageschutz, Test- und Energiesparmodus
Leuchtanzeige	Ja (Blinken für Selbsttest, Eindringen, Testmodus, schwache Batterie)
Pflege und Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch; berühren Sie nicht die Sensoroberfläche
Sicherheit	Sabotagekontakt bei Gehäuseöffnung
Batterien	Vom Benutzer austauschbar (AAA-Batterien)
ERP (dBm)	-14.81

Häufig gestellte Fragen - PIR800 Chuango

Wie installiere ich den Chuango PIR800 Detektor?

Befestigen Sie die Halterung an der Wand (empfohlen 2 m über dem Boden) oder an der Decke über einer Tür/einem Fenster. Richten Sie die Linse nach innen und rasten Sie den Detektor auf der Halterung ein. Stellen Sie sicher, dass der Erfassungsbereich nicht blockiert ist.

Wie teste ich den Detektor nach der Installation?

Drücken Sie die Testtaste. Der Detektor wechselt in den Testmodus und blinkt bei jeder Erkennung für 3 Minuten. Bewegen Sie sich im Erfassungsbereich (5 m) und kreuzen Sie die Infrarotstrahlen. Die Leuchtanzeige blinkt bei jeder erkannten Bewegung.

Wie verbinde ich den Detektor mit der Zentrale?

Versetzen Sie die Zentrale in den Anlernmodus, drücken Sie dann zweimal die Testtaste am Detektor. Ein Piepton bestätigt die Verbindung. Schalten Sie das System scharf und lösen Sie den Detektor aus, um den Alarm zu überprüfen.

Wie lange hält die Batterie?

Im Energiesparmodus bieten AAA-Batterien eine Standby-Zeit von ca. 1 Jahr. Bei schwacher Spannung blinkt die Leuchtanzeige alle 3 Sekunden einmal: Ersetzen Sie die Batterien sofort.

Wie groß ist die Übertragungsreichweite?

Die drahtlose Übertragungsreichweite beträgt im freien Gelände bis zu 80 Meter. Hindernisse (Wände, Möbel) verringern die Reichweite.

Was tun, wenn die Leuchtanzeige dauerhaft blinkt?

Dauerhaftes Blinken zeigt einen Selbsttest an (eine Minute nach dem Einschalten). Wenn das Blinken anhält, überprüfen Sie die einwandfreie Funktion des Sensors und ob die Linse blockiert ist.

Kann der Detektor im Außenbereich verwendet werden?

Der Detektor ist für den Innenbereich konzipiert (Balkon, Flur, Fenster, Tür). Vermeiden Sie direkte Sonneneinstrahlung, Luftzug und schnelle Temperaturwechsel (Klimaanlage, Heizung).

Wie vermeide ich Fehlalarme?

Installieren Sie den Detektor fern von Wärmequellen (Heizungen, Öfen) und Luftzug (Ventilatoren, Klimaanlagen). Blockieren Sie die Linse nicht. Die Fuzzy-Logik-Technologie unterscheidet menschliche Bewegungen von Störungen.

Wie reinige ich den Detektor?

Verwenden Sie ein weiches, trockenes Tuch, um Gehäuse und Linse zu reinigen. Berühren Sie nicht die Oberfläche des Infrarotsensors und verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Was bedeuten die Blinksignale der Leuchtanzeige?

Dauerhaftes Blinken: Selbsttest. Einmaliges Blinken: Eindringen erkannt. Zweimaliges Blinken: Ende des Testmodus, Wechsel in den Energiesparmodus. Einmal alle 3 Sekunden: schwache Batterien.

BEDIENUNGSANLEITUNG PIR800 Chuango

Der Melder funktioniert auf Basis der Erkennung des Infrarot-Spektrums des menschlichen Körpers. Wenn sich ein Menschen im Erkennungsbereich (innerhalb von 5 Metern) bewegt, empfängt der Melder das Signal und leitet es nach Vergroßerung an einen Mikroprozessor weiter. Der Mikroprozessor verarbeitet das Infrarotsignal weiter, sendet nach entsprechender Berechnung ein Funksignal an das drahtlose Bedienfeld und bildet so ein Sicherheitsystem. Das Produkt eignet sich zum Einsatz auf Balkonen, Turen und in Korridoren etc.

Merkmale

Präzise Erkennung

Digitale Dual-Core-Fuzzy-Logik-Infrarot-Steuerungstechnologie

Effektive Unterscheidung von Störsignalen und Signalen von

Körperbewegungen durch intelligente Analyse

Kompaktes Design

Klein mit weniger Raumbedarf

Flexible Installation

Optionale Deckemontage oder Wandmontage

Energiesparen

Energiesparmodus ermöglich 1 Jahr lang Bereitschaftsbetrieb

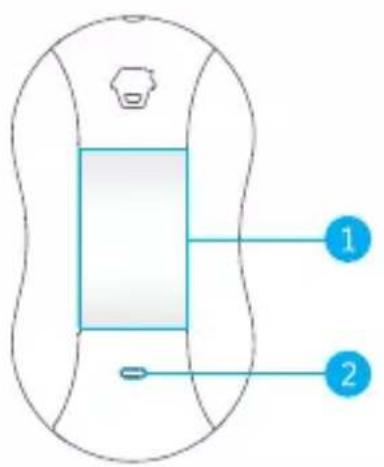

Produktübersicht

1. Erkennungsbjektiv
2. LED-Anzeige
3. Testtaste

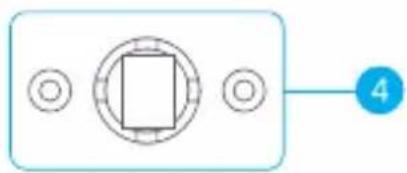

4. Halterung

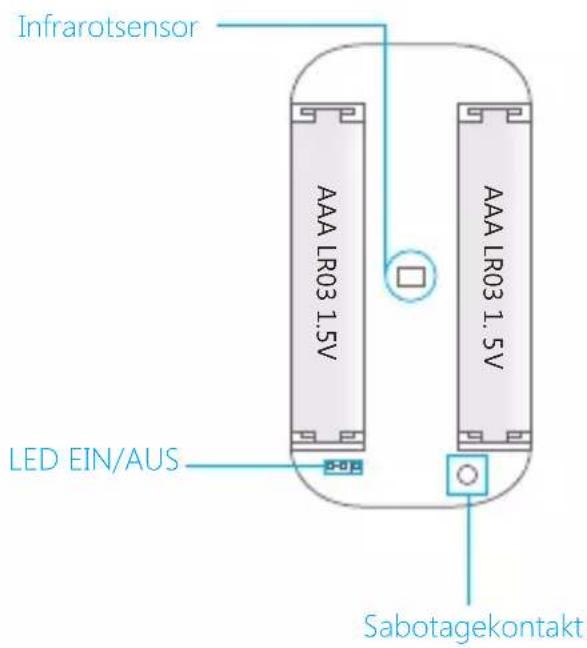

PCB-Layout

Infrarotsensor: Erkennung des Infrarot-Spektrums des menschlichen Körpers. Berühren Sie die Oberfläche nicht mit der Hand und halten Sie sie sauber.

Sabotagekontakt: Sobald das Gehäuse im Betriebszustand geöffnet wird, wird der Sabotagekontakt ausgelöst und ein Alarmsignal ausgelöst.

LED-Anzeige

Die LED-Anzeige kann durch Festlegen der Jumper aktiviert oder deaktiviert werden. Siehe „PCB Layout" oben.

Kontinuierliches Blinken: Im Selfsttest

Einmaliges Blinken: Eindringling wird erkannt

Zweimaliges Blinken: Testmodus ist abgeschlossen, Wechsel in den Energiesparmodus.

Einmaliges Blinken alle 3 Sekunden: Spannung gering,itte tauschen Sie sofort die Batterien.

Verwendung

Entfernen Sie den Isolierstreifen, um die Batterien zu aktivieren. Der Wechsel in den Betriebszustand erfolgt nach einem einminütigen Selftest.

Arbeitsmodus

Testmodus: Drücken Sie die Testtaste, der Sensor tritt in den Testmodus und erkennt alle 10 Sekunden. Nach 3 Minuten blinkt die LED zweimal und der Sensor wechseln in den Energiesparmodus.

Energiesparmodus: Wenn der Sensor im Betriebszustand zweimal innerhalb von 3 Minuten ausgelöst wird, wechselt er in den Schlafmodus, um Energie zu sparen. Ohne Bewegung in den nachsten 3 Minuten wechselt der Sensor in den Betriebszustand zurück.

Installation und Hinweis

Wandmontage:

Befestigen Sie die Halterung langs an der Wand und befestigen Sie den Melder an der Halterung. Befestigen Sieihn am Eingang oder Ausgang, wo ein Eindringling eventuell einbricht. Es wird empfohlen, die Montage in einer Höhe von 2 m über dem Boden vorzunehmen.

Deckemontage:

Befestigen Sie die Halterung seitlich an der Wand über Tur oder Fenster und befestigen Sie den Melder an der Halterung.

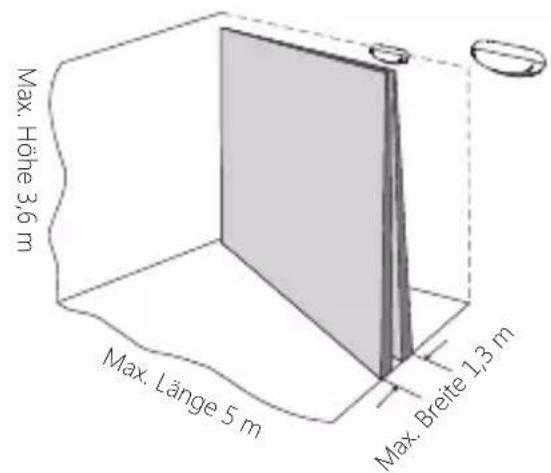

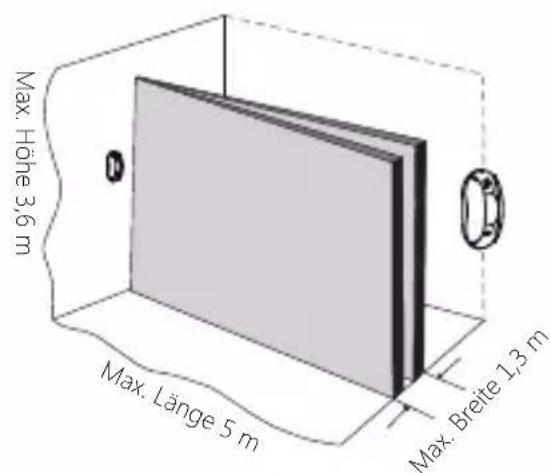

Erkennungsreichweite:

Bei Befestigung an der Wand Bei Befestigung an der Decke

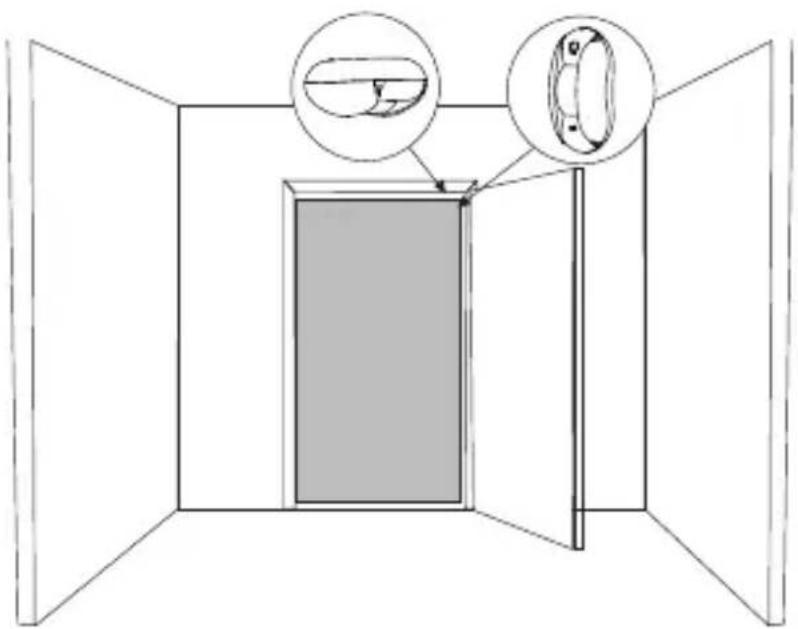

Bei Befestigung an der Tur

Hinweis: stellen Sie safer, dass die Erkennungsrichtung nachinnen gerichtet ist, egal, ob die Montage an der Wand oder an der Decke erfolgt ist. Passen Sie den Winkel der Halterung an, um den optimalen Erkennungseffekt zu erzielen.

Vermeiden Sie die Montage des Melders in der Höhe von Klimaanlage, elektronischem Ventilator, Kühlschrank, Ofen, Heizung und Objekten, die schnelle Temperaturänderungen verursachen, sowie die Montage unter direkter Sonneneinstrahlung.

Vermeiden Sie alle Objekte, die das Objektiv blockieren, um nicht den Erkennungseffekt zu beeinflussen.

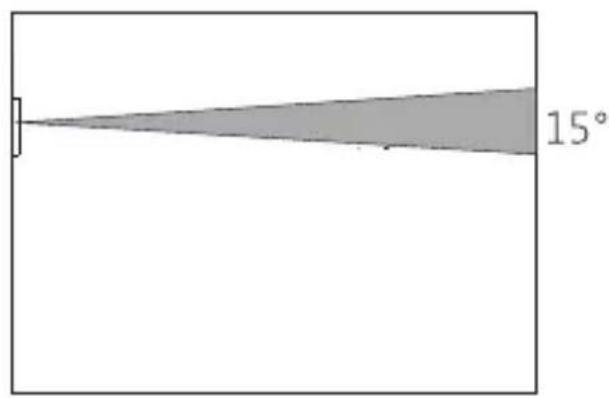

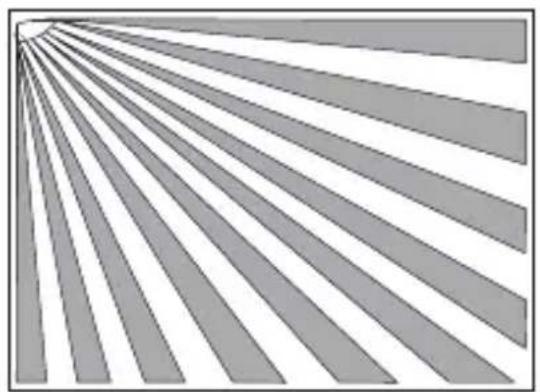

Erkennungsbereich

0m

0m

5m

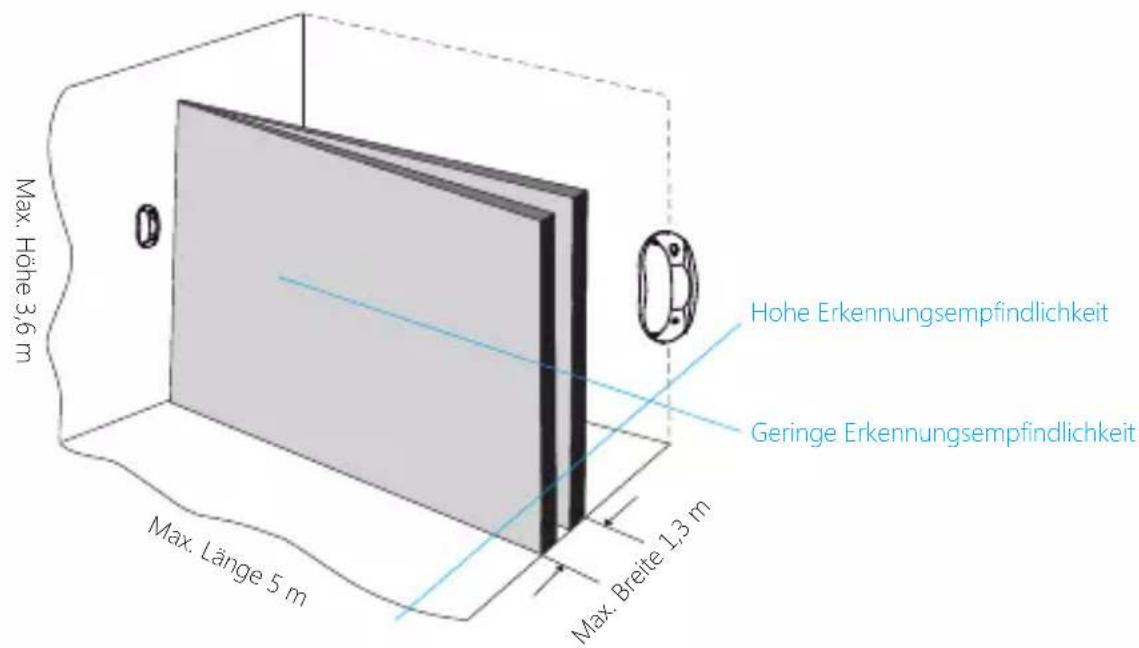

Test (Gehtest)

Drücken Sie nach der Installation die Testtaste, gehen Sie in den Erkennungsbereich und überschreiben Sie das Infrarot-Spektrum (siehe unter stehendes Diagramm). Beobachten Sie die LED-Anzeige, um sicherzustellen, dass sie Funktioniert. Die LED-Anzeige blinkt einmal, wenn Körperbewegung erkannt wird.

Anschlieben des Bedienfelds

Wenn sich das Bedienfeld im Verbindungsstatus befindet, drücken Sie die Testtaste auf dem Melder zweimal, um ein Funksignal zu senden. Nach dem Empfang des Signals durch das Bedienfeld ist ein Signalton zu horen, der bedeutet, dass die Verbindung erfolgreich war.

Schalten Sie das System scharf und losen Sie den Melder erneut aus. Das Bedienfeld erzeugt sofort einen Alarm. Dies bedeutet, dass der Melder erfolgreich mit dem Bedienfeld verbunden wurde.

Hinweis: Achten Sie darauf, dass beim Anschlieben keine anderen Melder ausgelost werden.

Technische Daten

Stromversorgung: DC 3 V (AAA LR03 1,5 V Batterie x 2 St.)

Statischer Strom: < 21 A

Alarmstrom: < 22 mA

Erkennungsreichweite: 5 m

Vorhang-Erkennungswinkel: 15^

Übertragungsdistan: < 80m (im offenen Gebiet)

Funkfrequenz: 433 MHz

Gehäusematerial: ABS-Kunststoff

ERP(dBm): -14.81

Betriebszustand:

Temperatur: 0^ C +55^ C

Relative Luftfeuchtigkeit: <80% (nicht-kondensierend)

Abmessungen des Melders (L x B x H): 48 x 33 x 88 mm

Abmessungen der Montageplatte (L x B x H): 52 x 30 x 11,6 mm
