PIR800 - Detetor de movimento Chuango - Manual de utilização gratuito

Tipo de produto	Detector de movimento infravermelho sem fio
Marca	Chuango
Modelo	PIR800
Alimentação	3 V CC (2 pilhas AAA/LR03 1,5 V)
Autonomia em espera	1 ano (modo economia de energia)
Distância de detecção	5 m
Ângulo de detecção	15° (feixe cortina)
Distância de transmissão	< 80 m (em área aberta)
Frequência de rádio	433 MHz
Corrente estática	< 21 μA
Corrente em alarme	< 22 mA
Material da caixa	Plástico ABS
Dimensões do detector (C x L x A)	48 x 33 x 88 mm
Dimensões da placa de montagem	52 x 30 x 11,6 mm
Condições de operação (temperatura)	0 °C ~ 55 °C
Umidade relativa	< 80% (sem condensação)
Montagem	Na parede ou no teto
Funções principais	Detecção infravermelha, lógica difusa, anti-sabotagem, modo teste e economia de energia
Indicador luminoso	Sim (piscar para autodiagnóstico, intrusão, modo teste, bateria fraca)
Manutenção e limpeza	Limpe a lente com um pano macio e seco; não toque na superfície do sensor
Segurança	Contato anti-sabotagem em caso de abertura da caixa
Pilhas	Substituíveis pelo usuário (pilhas AAA)
ERP (dBm)	-14.81

Perguntas frequentes - PIR800 Chuango

Como instalar o detector Chuango PIR800?

Fixe o suporte na parede (a 2 m do solo recomendado) ou no teto acima de uma porta/janela. Oriente a lente para dentro e encaixe o detector no suporte. Certifique-se de que a área de detecção não está obstruída.

Como testar o detector após a instalação?

Pressione o botão de teste. O detector entra em modo teste e pisca a cada detecção por 3 minutos. Desloque-se na área de cobertura (5 m) cruzando os feixes infravermelhos. O indicador luminoso pisca a cada movimento detectado.

Como conectar o detector ao painel de controle?

Coloque o painel de controle em espera de conexão, então pressione duas vezes o botão de teste do detector. Um bipe sonoro confirma a ligação. Arme o sistema e acione o detector para verificar o alarme.

Qual é a autonomia das pilhas?

Em modo economia de energia, as pilhas AAA garantem uma autonomia de cerca de 1 ano em espera. Quando a tensão está baixa, o indicador luminoso pisca uma vez a cada 3 segundos: substitua as pilhas imediatamente.

Qual é o alcance de transmissão?

A distância de transmissão sem fio pode atingir 80 metros em área aberta. Os obstáculos (paredes, móveis) reduzem o alcance.

O que fazer se o indicador luminoso piscar continuamente?

Uma piscada contínua indica um autodiagnóstico em andamento (duração de um minuto após ligar). Se a piscada persistir, verifique o bom funcionamento do sensor e a ausência de obstrução da lente.

O detector pode ser usado ao ar livre?

O detector foi projetado para uso interno (varanda, corredor, janela, porta). Evite exposição direta ao sol, correntes de ar e variações rápidas de temperatura (ar condicionado, aquecedor).

Como evitar falsos alarmes?

Instale o detector longe de fontes de calor (aquecedores, fornos) e correntes de ar (ventiladores, ar condicionado). Não obstrua a lente. A tecnologia de lógica difusa distingue movimentos humanos de perturbações.

Como limpar o detector?

Use um pano macio e seco para limpar a caixa e a lente. Não toque na superfície do sensor infravermelho e não use produtos químicos ou abrasivos.

O que significa a piscada do indicador luminoso?

Piscada contínua: autodiagnóstico. Uma piscada: intrusão detectada. Duas piscadas: fim do modo teste, passagem para economia de energia. Uma piscada a cada 3 segundos: pilhas fracas.

MANUAL DE UTILIZADOR PIR800 Chuango

Corrente estática: < 21 uA

Corrente de modo de alarma: < 22mA

O detector funciona com base na detectação do espectro de infravermelhos do corpo humano. quando hámovemento de pessoas dentro do perimetro de detectação (a uma distência Tmaxa de 5 metros), o detector receivebe o sinal e insere-o no microprocessor(after de o ampliar. O microprocessor continua a analisar o sinal dos infravermelhos e envia um sinal sem fios para a central antes o calculo, formando, assim, umsystema de seguranca. Este dispositivo pode ser aplicado em varandas, janelas, portas, corredores, etc.

Characteristicas

Preciso de detectao

Tecnologia digital de processamento de controlo de lógica difusa dual-core

Identifica eficazmente os sinais de interferência do movimento do corpo humano através de um algoitmo deanalise inteligente

Design compacto

Pequeno em tamanho, não ocupa muito espaço
Instalação flexível

Opçao de instalacao no tecto ou na parede Poupanca energetica

Modo de poupança de energia para 1 ano em espera

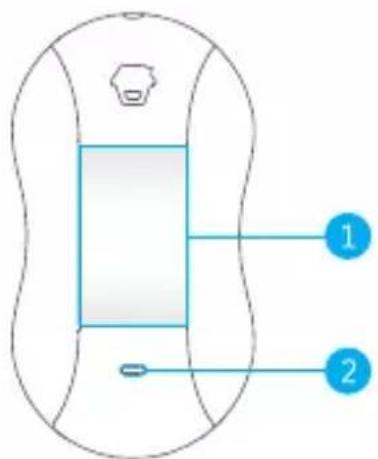

Apresentação do produits

1. Lente de DETECÇÃO
2. Indicador luminoso
3. Botão de teste
4. Suporte

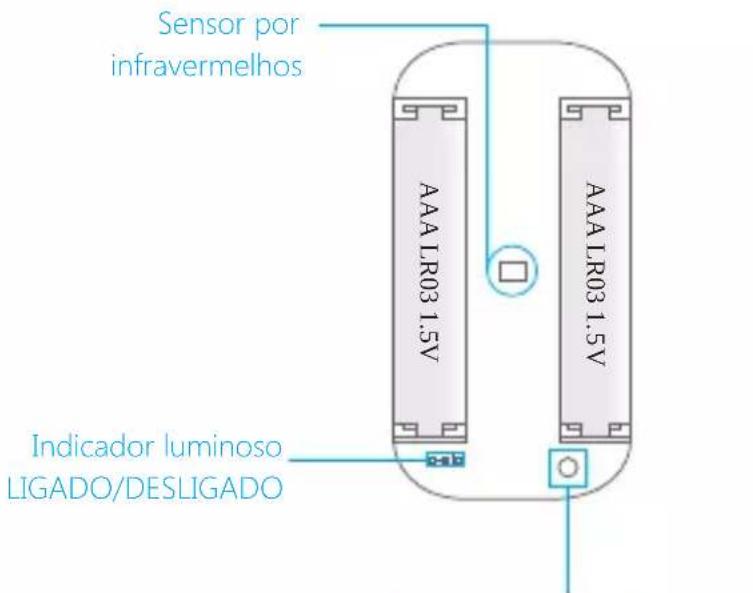

Disposicao do circuito impresso

Interruptor anti-sabotagem

Sensor por infravermelhos: Detecta o espectro de infravermelhos do corpo humano. Não toque na superficie com as mãos e mantenha limpo.

Interruptor anti-sabotagem: quando a caixa é aberta no modo de funciona, o interruptor anti-sabotagem é acontecido, gerando de seguida um sinal de alarme.

Indicator LED

O indicator luminoso pode ser ligado ou desligado regularando os interruptores (jumpers). Consultar o "Diagrama da placá de circuito impresso" acima.

Pisca ininterruptamente: No modo de autodiagnosticico

Pisca uma vez: Intruso detectado

Pisca das vezes: O modo de teste termina e entra no modo de poupança de energia.

Pisca uma vez de 3 em 3 segundos: Indicação de entrega frac, substitua imeditamente as pilhas.

Utilização

Remova a fita isoladora para activar as pilhas. Entrará no modo de funciona elleyo antes de un minuto en autodiagnosticico.

Modo de trabajo

• Mode de teste: Prima o botão de teste, o sensor entra no modo de teste e detecta uma vez de 10 em 10segundos. Após 3 horas, o指示or luminoso piscá das vezes e o sensor entra no mode de poupança de energia.

Modo de poupança de energia: No modo de funciona, quando um sensor é acontecido das vezes no espaço de 3关键时刻, entra no modo de suspência para poupar energia. Se não for detectado nenhum movimento nos 3关键时刻, o sensor regressa ao modo de funciona.

Instalacao e observacoes

Montagem na parede:

Fixe o suporte longitudinalmente na parede e encaixe o detector. Opte por montar o detector em entradas ou saidas por onde sera possivel entrada um intruso. Sugere-se montar o detector a uma alta de 2 m do solo.

Montagem no tecto:

Fixe lateralmente o suporte no tecto, por cima da porta ou janela, e encaixe o detector no suporte.

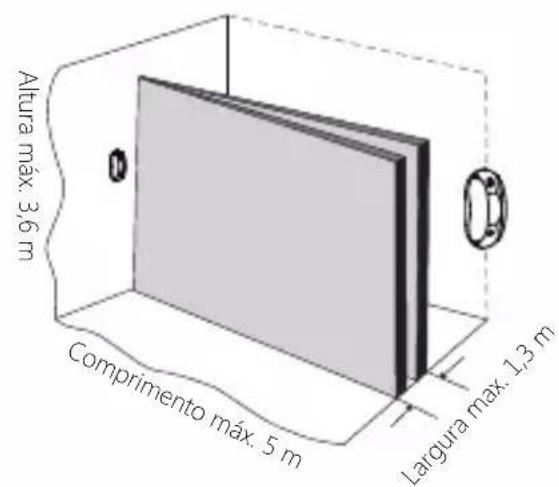

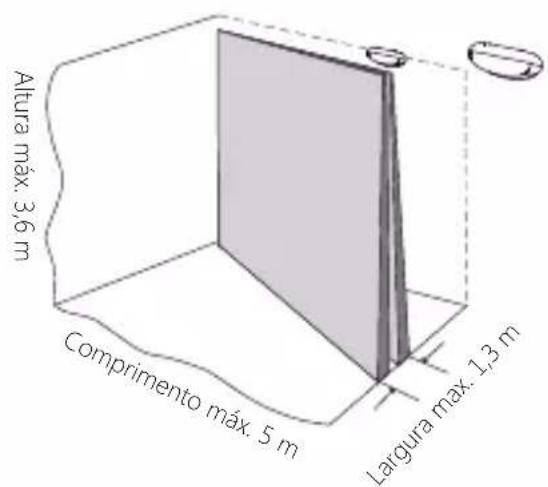

Distência de DETECÇÃO:

Montar na parede Montar no tecto

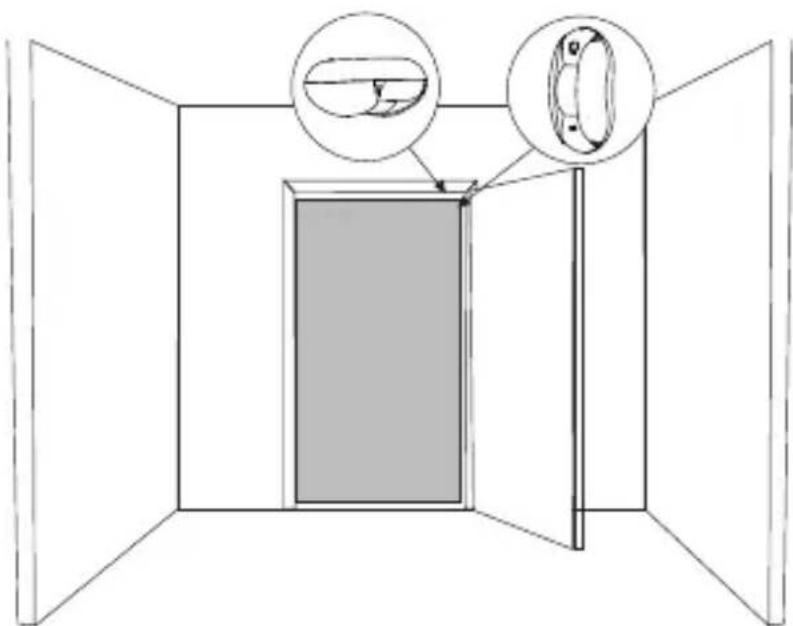

Montar na porta

Nota: Certifique-se de que o detector é direcionado para o interior, independente de ser instalado numa parede ou no tecto. Ajuste o ângulo do suporte para optimizar o efeito de detectação.

Evite montar o detector perto de aparehos de ar condicionado, ventoinhas electricas, frigorificos, fornos, aquecedores e outros objectos que provoquem alteracoes rapiadas de temperatura, e evite monta-lo sob luz solar directa.

Evite que a lente sera bloqueada por qualquer objecto, para não influenciar o efeito de detecção.

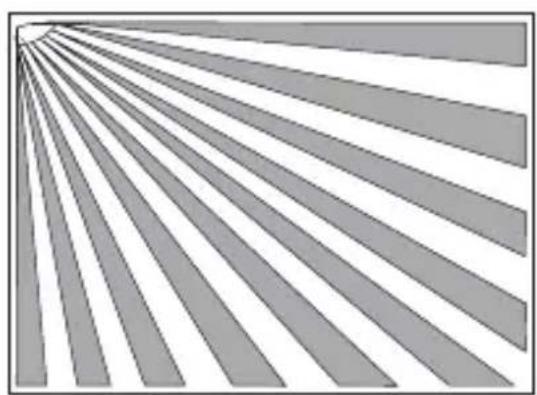

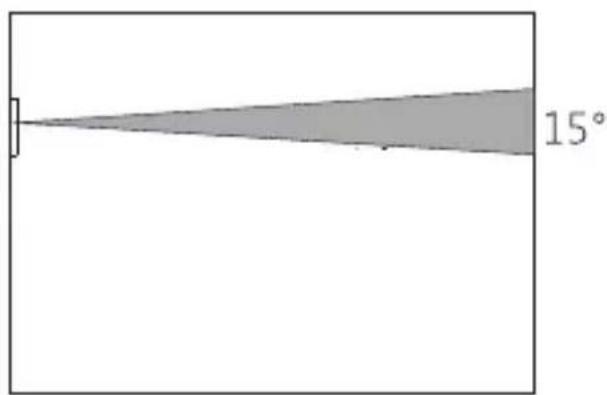

Alcance de detectação

0m

5m

0m

5m

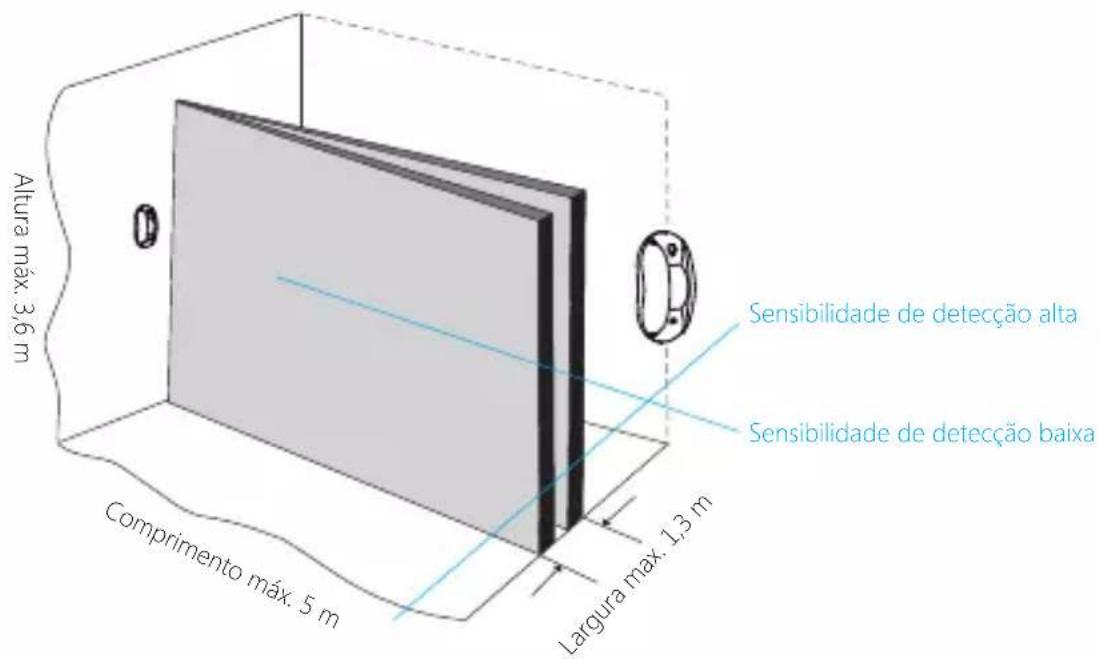

Testar (Teste de passagem)

Apos a instalação, prima o botão de teste, caminhe pela area de detecção, atravessando o espectro de infravernelhos (ver diagrama abaixo) e observe o indicator luminoso para confirmar que está a funciona. O indicator luminoso piscará uma vez quando é detectado movimento de pessoas.

Ligar ao paneI de controlo

Com a central no modo de ligação, prima das vezes o botão de teste no detector para enviar um sinal sem fios. Um sinal sonoro é escutado(before de a central receber o sinal, o que significica que a ligação foi estabelecida.

Arme oSYSTEMe e aggiunte novamente o detector. O alarme da central dispara imeditamente. Isto indica que a ligaçao do detector à central fjoi estabelecida.

Nota: Certifique-se de que outros detectives não são actionados durante o estabelecimento da ligação.

Especificações

Fonte de alimentação: CC 3 V (2 pilhas AAA LR03 1,5 V)

Distência de DETECÇÃO: 5 m

Angulo de detectação da cortina: 15°

Distência de transmissão: < 80 m (em和地区 abertas)

Material da caixa: Plástico ABS

ERP(dBm): -14.81

Condições deestrutura:

Temperatura: 0 ^ C a 50 ^ C

Humidade relativa: < 90% (sem condensacao)

Dimensoes do detector (comp. x larg. x alt.): 48 x 33 x 88 mm

Dimensoes da placac de montagem (C x L x A): 52 x 30 x 11,6 mm
