Tipo de produto	Detector de movimento infravermelho passivo (PIR)
Marca	Chuango
Modelo	PIR-910
Dimensões (C x L x A)	108 x 52 x 36,8 mm
Dimensões do suporte	52 x 30 x 26,5 mm
Alimentação	3 V CC (2 pilhas AA 1,5 V LR6)
Alcance de detecção	8 m (frontal)
Ângulo de detecção	110°
Imunidade a animais	Até 25 kg
Distância de transmissão	< 80 m (espaço aberto)
Frequência de rádio	433 MHz (868 MHz para a Europa)
Material da caixa	Plástico ABS
Temperatura de operação	0 °C a 50 °C
Umidade relativa	< 80 % (sem condensação)
Consumo estático	< 18 μA
Consumo em alarme	< 12 mA
Função antissabotagem	Sim (contato antissabotagem)
Indicador de estado	LED piscando (autoteste, intrusão, economia de energia, pilhas fracas)
Altura de instalação recomendada	2,2 m do chão
Número de pilhas	2 pilhas AA 1,5 V LR6

Perguntas frequentes - PIR-910 Chuango

Como instalar o detector de movimento PIR-910?

Instale-o a uma altura de 2,2 m do chão, preferencialmente em um canto de parede. Utilize o adesivo 3M fornecido ou o suporte com parafusos. Evite colocá-lo em frente a uma janela ou perto de fontes de calor.

Como emparelhar o detector com o painel de controle?

Coloque o painel no modo de emparelhamento e pressione duas vezes o botão de teste na parte traseira do detector. O painel emitirá um bipe para confirmar.

Por que o detector dispara falsos alarmes?

Falsos alarmes podem ser causados por animais de até 25 kg ou fontes de calor. Certifique-se de que o detector esteja instalado verticalmente para ativar a imunidade a animais.

Como testar o funcionamento correto do detector?

Arme o sistema de alarme e pressione o botão de teste até que um alarme dispare. O LED indicador pisca durante a detecção.

O que significa o piscar do LED indicador?

Piscar contínuo: autoteste; uma vez: intrusão; duas vezes: fim do modo de teste; uma vez a cada 3 segundos: pilhas fracas.

Qual é o alcance máximo de detecção?

O alcance frontal é de 8 m com um ângulo de 110°.

Quanto tempo duram as pilhas?

O consumo estático é muito baixo (< 18 μA), o que permite uma longa vida útil das pilhas, mas depende do uso. Substitua as pilhas assim que o LED piscar a cada 3 segundos.

Pode-se usar este detector com sistemas de alarme Wi-Fi ou GSM?

Sim, é compatível com sistemas de alarme Wi-Fi ou GSM Chuango. Ele envia um alerta por SMS ou mensagem direta em caso de intrusão ou pilhas fracas.

Como limpar o detector?

Use um pano seco e macio. Não toque na superfície do sensor infravermelho e mantenha-a limpa.

O que fazer se o detector não emparelhar?

Verifique se o painel está no modo de emparelhamento. Se dois bipes soarem, o detector já está emparelhado. Reinicie o detector removendo e recolocando as pilhas.

MANUAL DE UTILIZADOR PIR-910 Chuango

Corriente estática: < 18 μA

Corriente de alarma: < 45 mA

O detector de movimento PIR-910 adopta um design único com sensores de infravermelhos duplos e algoritmo de análise inteligente, que distinguem eficazmente sinais de interferências dos sinais do movimento do corpo humano. Permite reduzir o número de falsos alarmes provocados por animais de estimação com menos de 25 kg ou outros objectos interferentes. Este detector é adequado para átrios e entradas com um alcance de detecção de 0-8 m à frente. Se o detector estiver ligado a um sistema de alarme GSM ou Wi-Fi, com a função de notificação de bateria fraca, os utilizadores receberão um SMS ou mensagem de serviço "push" a avisar que a bateria está fraca.

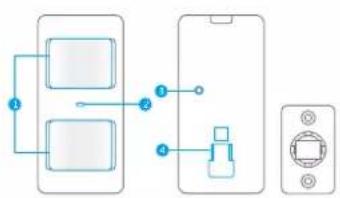

Apresentação do produto

1. Janela de detecção
2. Indicador de estado
3. Botão de teste
4. Ranhura do suporte

Indicação de estado

Visor Significado
Pisca continuamente Autodiagnóstico
Pisca uma vez Intrusão detectada
Pisca duas vezes	O modo de teste termina e o detector entra no modo de poupança de energia
Pisca uma vez de 3 em 3 segundos	Bateria fraca; substitua a pilha o mais cedo possível.

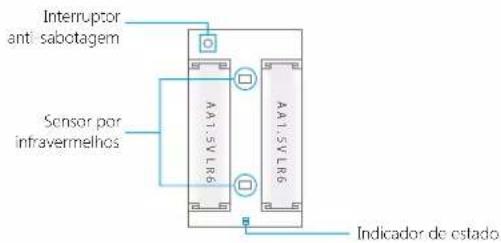

Circuito impresso

Interruptor anti-sabotagem Sensor por infravermelhos AA1.5VL86 AA1.5VL86 Indicador de estado

Sensor por infravermelhos: Detecta os raios infravermelhos libertados pelo movimento do corpo humano. Não toque na superfície e mantenha-o sempre limpo.

Interruptor anti-sabotagem: Quando a caixa é aberta no modo de trabalho, o interruptor anti-sabotagem é accionado, gerando de seguida um sinal de alarme.

Alcance de detecção

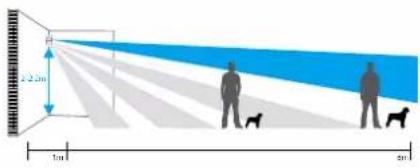

Ilustração da função Imune a Animais de Estimação

IMPORTANTE: Se tiver animais de estimação em casa, certifique-se de que o detector é instalado verticalmente para a função imune a animais de estimação funcionar.

Modo de trabalho

Modo de teste

Prima o botão de teste. O detector entra no modo de teste e detecta uma vez de 10 em 10 segundos. Após 3 minutos, o indicador de estado pisca duas vezes e o detector muda para o modo de poupança de energia.

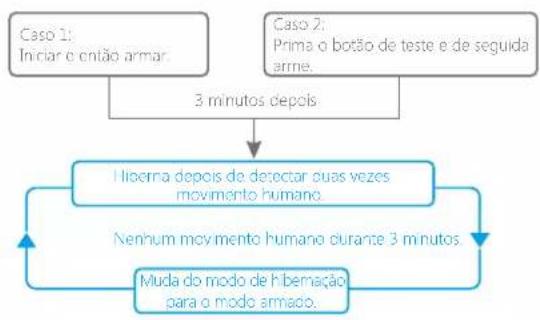

Modo de poupança de energia

Se o detector de movimento PIR detectar movimento duas vezes no espaço de 3 minutos, entra automaticamente em modo de espera. Se não detectar movimento nos 3 minutos seguintes, o detector passa do modo de espera para armado. Durante esses 3 minutos, o detector não está activo e não envia quaisquer sinais para o painel de controlo. Enquanto for detectado movimento nesses 3 minutos, a duração do modo de poupança de energia é prolongada.

Emparelhar com o painel de controlo

O painel de controlo entra no estado de emparelhamento

Prima o botão de teste

Prima duas vezes o botão de teste na parte de trás do detector. O painel de controlo apita uma vez para indicar que o emparelhamento foi bem-sucedido.

Nota: Se o painel de controlo apitar duas vezes quando a operação acima é realizada, isso quer dizer que o detector já foi emparelhado anteriormente.

Teste

Isto é para verificar se o detector de movimento PIR funciona devidamente ou não.

① Armar o sistema

Certifique-se de que o sistema de alarme está no estado armado.

② Accionar o alarme

Prima o botão de teste até accionar o alarme. O detector está comprovadamente ligado e pronto a instalar.

Importante: Evite instalar o detector de movimento virado directamente para janelas ou próximo de fontes de calor, tais como unidades de extracção de calor, ar-condicionado, microondas, refrigeração, etc. Evite colocar dois detectores de movimento opostos um ao outro e não os coloque no alcance de detecção um do outro.

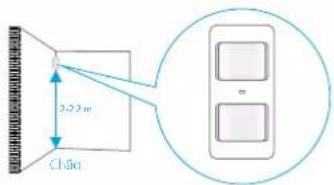

Passo 1: A altura de montagem ideal do detector de movimento é a 2.2 metros do chão. Sugere-se instalá-lo num canto da parede ou apenas colá-lo à parede com o adesivo 3M fornecido.

3.22 m Chào

Passo 2: Depois de montar o detector, caminhe da esquerda para a direita na sala para testar. O indicador de estado piscará uma vez quando for detectado movimento.

Nota: Este detector de movimento PIR também pode ser montado num local especial utilizando os parafusos e suporte fornecidos.

Especificações

Fonte de alimentação: CC 3 V (2 pilhas LR6 AA 1,5 V)

Corrente estática: < 18 μA

Corrente do alarme: < 12 mA

Alcance de detecção: 8 m/110°

Imune a animais de estimação: < 25 kg

Distância de transmissão: < 80 m (área aberta/sem interferência)

Radiofrequência: 915 MHz

Material da caixa: Plástico ABS

ERP (dBm). MAX: -7.44

Condições de funcionamento:

Temperatura: 0 °C a +50 °C

Humidade relativa: <80% (sem condensação)

Dimensões do detector (C x L x A): 108x52x36.8mm

Dimensões do suporte (C x L x A): 52x30x26.5mm
