Tipo de producto	Detector de movimientos infrarrojo pasivo (PIR)
Marca	Chuango
Modelo	PIR-910
Dimensiones (L x An x Al)	108 x 52 x 36,8 mm
Dimensiones del soporte	52 x 30 x 26,5 mm
Alimentación	3 V CC (2 pilas AA 1,5 V LR6)
Alcance de detección	8 m (frontal)
Ángulo de detección	110°
Inmunidad a animales	Hasta 25 kg
Distancia de transmisión	< 80 m (espacio abierto)
Frecuencia de radio	433 MHz (868 MHz para Europa)
Material de la carcasa	Plástico ABS
Temperatura de funcionamiento	0 °C a 50 °C
Humedad relativa	< 80 % (sin condensación)
Consumo estático	< 18 μA
Consumo en alarma	< 12 mA
Función antisabotaje	Sí (contacto antisabotaje)
Indicador de estado	LED parpadeante (autotest, intrusión, ahorro de energía, pilas bajas)
Altura de instalación recomendada	2,2 m del suelo
Número de pilas	2 pilas AA 1,5 V LR6

Preguntas frecuentes - PIR-910 Chuango

¿Cómo instalar el detector de movimiento PIR-910?

Instálelo a una altura de 2,2 m del suelo, preferiblemente en una esquina de pared. Use el adhesivo 3M incluido o el soporte con tornillos. Evite colocarlo frente a una ventana o cerca de fuentes de calor.

¿Cómo emparejar el detector con el panel de control?

Ponga el panel en modo de emparejamiento, luego presione dos veces el botón de prueba en la parte trasera del detector. El panel emitirá un pitido para confirmar.

¿Por qué el detector activa falsas alarmas?

Las falsas alarmas pueden ser causadas por animales de menos de 25 kg o fuentes de calor. Asegúrese de que el detector esté instalado verticalmente para activar la inmunidad a animales.

¿Cómo probar el correcto funcionamiento del detector?

Arme el sistema de alarma, luego presione el botón de prueba hasta que se active una alarma. El indicador LED parpadea durante la detección.

¿Qué significa el parpadeo del indicador LED?

Parpadeo continuo: autotest; una vez: intrusión; dos veces: fin del modo prueba; una vez cada 3 segundos: pilas bajas.

¿Cuál es el alcance máximo de detección?

El alcance frontal es de 8 m con un ángulo de 110°.

¿Cuánto duran las pilas?

El consumo estático es muy bajo (< 18 μA), lo que permite una larga duración de las pilas, pero depende del uso. Reemplace las pilas tan pronto como el indicador parpadee cada 3 segundos.

¿Se puede usar este detector con sistemas de alarma Wi-Fi o GSM?

Sí, es compatible con sistemas de alarma Wi-Fi o GSM Chuango. Envía una alerta por SMS o mensaje directo en caso de intrusión o pilas bajas.

¿Cómo limpiar el detector?

Use un paño seco y suave. No toque la superficie del sensor infrarrojo y manténgala limpia.

¿Qué hacer si el detector no se empareja?

Verifique que el panel esté en modo de emparejamiento. Si suenan dos pitidos, el detector ya está emparejado. Reinicie el detector quitando y volviendo a poner las pilas.

MANUAL DE USUARIO PIR-910 Chuango

El detector de movimiento PIR-910 tiene un diseño único con sensores infrarrojos duales y un algoritmo de análisis inteligente que identifica con eficacia las señales de interferencia emitidas por el movimiento de cuerpos. Puede reducir la tasa de alarmas falsas provocadas por las mascotas de menos de 25 kg o de otros objetos de interferencia. El detector es adecuado para usar en recibidores y pasillos con un rango de detección frontal de 0-8 metros. Gracias a su función de aviso de batería baja, los usuarios recibirán una alerta SMS o un mensaje 'push' de batería baja si se conecta el detector a un sistema de alarma Wi-Fi o GSM.

Visión de conjunto del producto

1. Ventana de detección
2. Indicador de estado
3. Botón de prueba
4. Ranura del soporte

Indicador de estado

Pantalla Significado
Parpadea continuamente Autodiagnóstico
Parpadea una vez Intrusión detectada
Parpadea dos veces	El modo de prueba ha finalizado,el detector entra en modo deahorro de energía
Parpadea una vez cada3 segundos	Batería baja, sustituya la pila loantes posible

Diseño del circuito impreso

Interruptor de seguridad Sensor de infrarrojos A41-56/86 A41-56/86 Indicador de estado

Sensor de infrarrojos: Detecta los rayos infrarrojos emitidos por el movimiento de los cuerpos humanos, no toque la superficie y manténgala siempre limpia.

Interruptor de seguridad: Si se abre la caja durante el funcionamiento, se disparará el interruptor de seguridad y generará una señal de alarma.

Campo de detección

Ilustración de la función a prueba de mascotas

IMPORTANTE: Si tiene una mascota en casa, asegúrese de instalar el detector en posición vertical para conseguir un funcionamiento a prueba de mascotas.

Modo de funcionamiento

Modo de prueba

Pulse el botón de prueba. El detector entrará en modo de prueba y realizará detecciones cada 10 segundos. Cuando pasen 3 minutos, el indicador de estado parpadeará dos veces y el detector pasará a modo de ahorro de energía.

Modo de ahorro de energía

Si el detector de movimiento PIR detecta dos movimientos en un plazo de 3 minutos, pasará automáticamente a modo de hibernación. Si no detecta movimiento durante los siguientes 3 minutos, cambiará de modo de hibernación a activado. Durante estos 3 minutos, el detector no estará activo ni enviará señales al panel de control. Si se detecta movimiento en un plazo de 3 minutos, se ampliará la duración del modo de ahorro de energía.

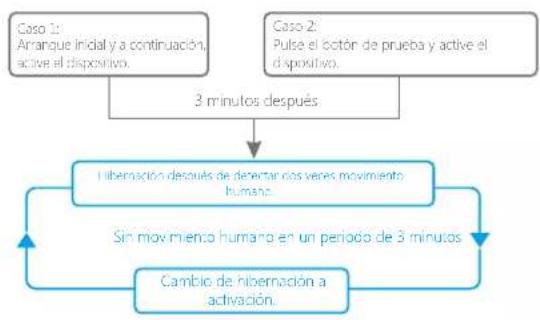


Vinculación con el panel de control

El panel de control entrará en estado de vinculación Ponga el panel de control en estado de vinculación.

Pulse el botón de prueba

Pulse dos veces el botón de prueba de la parte trasera del detector. El panel de control emitirá un pitido para indicar que se ha vinculado correctamente.

Nota: Si el panel de control emite dos pitidos al completar la anterior operación, significa que el detector ya estaba vinculado.

Prueba

Sirve para comprobar si el detector de movimiento PIR funciona correctamente o no.

① Active el sistema

Asegúrese de que el sistema de alarma esté en modo activado.

② Dispare una alarma

Pulse el botón de prueba hasta que se dispare una alarma. Se habrá comprobado que el detector está conectado correctamente y listo para instalarlo.

Importante: Evite instalar el detector de movimiento encarado directamente a una ventana o cerca de fuentes de calor, como unidades de extracción de calor, aires acondicionados, hornos microondas, refrigeradores, etc. Evite también colocar dos detectores de movimiento uno frente al otro y no los coloque dentro del rango de detección del otro dispositivo.

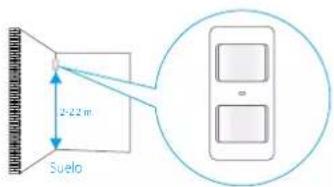

Paso 1: La altura de montaje ideal del detector de movimiento es a 2.2 metros del suelo. Se recomienda montarlo en una esquina de la pared o engancharlo usando la etiqueta adhesiva 3M incluida.

Paso 2: Después de montar el detector, camine de izquierda a derecha en la habitación para probarlo. El indicador de estado parpadeará una vez cuando detecte movimiento.

Nota: Este detector de movimiento PIR también se puede montar en lugares especiales usando el soporte y los juegos de tornillos incluidos.

Especificaciones

Alimentación eléctrica: 3 V CC (2 pilas AA LR6 de 1,5 V)

Campo de detección: 8 m/110"

Inmunidad a mascotas: < 25 kg

Distancia de transmisión: < 80 m (campo abierto/sin interferencias)

Radiofrecuencia: 868 MHz (±75 KHz) o 915MHz

*Solo 868MHz está disponible para Europa

Material de la caja: Plástico ABS

ERP (dBm). MAX: -7.44

Condiciones de funcionamiento:

Temperatura: 0 °C - +50 °C

Humedad relativa: < 80% (sin condensación)

Medidas del detector (L x A x Al): 108x52x36.8mm

Dimensiones del soporte (L x A x Al): 52x30x26.5mm
