MANUAL DE USUARIO RV-500 Chuango

Descripción general del producto

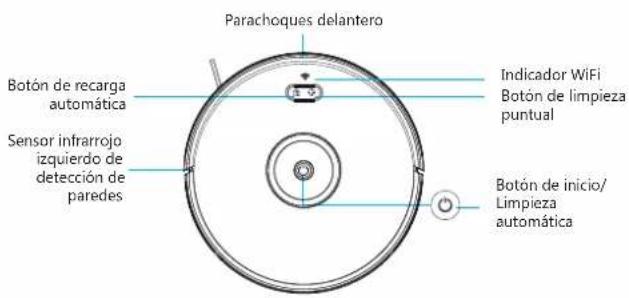

Parachoques delantero Botón de recarga automática Sensor infrarrojo izquierdo de detección de paredes Indicador WiFi Botón de limpieza puntual Botón de inicio/ Limpieza automática

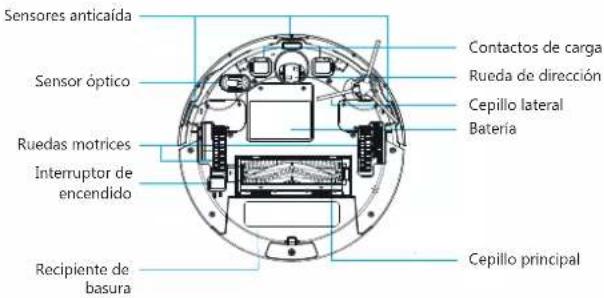

Sensores anticaída Sensor óptico Ruedas motrices Interruptor de encendido Recipiente de basura Contactos de carga Rueda de dirección Cepillo lateral Batería Cepillo principal

Accesorios

1 puerto de carga

1 adaptador

1 filtro de esponja y filtro de alta eficiencia

1 recipiente de basura

1 depósito de agua

3 cepillos laterales

1 herramienta de limpieza

1 cinta delimitadora

2 Almohadilla de fregona

ES ES

Instalación

1. Enchufe la base de carga y recoja manualmente el cable de carga sobrante en el compartimento trasero de la parte inferior de la base.

1. Coloque la base de carga en una superficie dura y nivelada, y contra la pared, y asegúrese de que el lugar de instalación es abierto y no tiene obstáculos, dejando al menos 2 metros delante de la base y 1 metro a ambos lados de la misma.

1. Conecte el enchufe redondo del adaptador eléctrico al conector de alimentación de la base de carga y el otro extremo a la toma de corriente de la pared.

Importante: Utilice únicamente el adaptador suministrado para alimentar el dispositivo.

1. Instale el cepillo lateral: coloque un cepillo lateral en la parte inferior del Robot presionando el cepillo en la ranura.

1. Coloque el interruptor de encendido situado en la parte inferior en activado.

1. Active el Robot: coloque el dispositivo en la base de carga, asegurándose de que los contactos de la base de carga coinciden con los de la parte inferior del Robot. Una vez se ilumine el botón[◎], el Robot está listo para usar.

Cargue el Robot durante 5-6 horas antes de usarlo.

ES ES

7. Instalar el depósito de agua

El Robot también tiene un depósito de agua para el fregado del suelo. Coloque el paño y llene el depósito de agua. Retire el recipiente de basura del Robot y coloque el depósito de agua en su lugar, y empiece a limpiar.

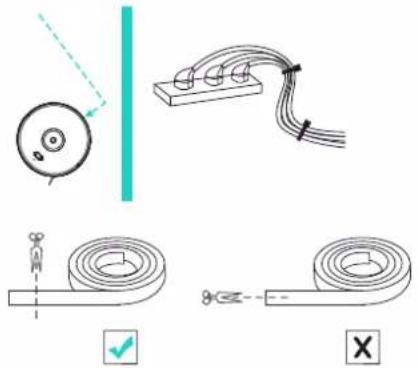

8. Usar la cinta delimitadora

Con la cinta delimitadora, puede mantener el Robot alejado de cualquier zona o elemento que no desee que limpie. El Robot reconocerá la cinta delimitadora y no cruzará la zona marcada. Si lo necesita, utilice unas tijeras para reducir la longitud de la cinta. Asegúrese de medir correctamente la longitud necesaria antes de cortar. Aplique cinta adhesiva para colocar la cinta delimitadora en el suelo.

Configurar la red del dispositivo

Paso 1. Descargue la aplicación

Descargue la aplicación desde App Store o desde Google Play buscando las palabras clave: «DreamCatcher Life»

DreamCatcher Life |

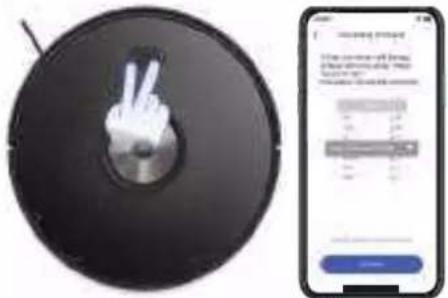

Paso 2. Añadir el Robot a la aplicación

Registrese para obtener una cuenta y luego inicio sesión en la aplicación para añadir el Robot a su cuenta.

1. Toque [+] en la página de inicio. A continuación, seleccione «Electrodomésticos» y siga los pasos de configuración del dispositivo para conectar el Robot al wifi de su casa.

Pulse simultáneamente los botones de recarga y limpieza puntual durante 3 segundos hasta que el indicador wifi parpadee lentamente. En la aplicación, toque en «Confirmar» para completar la información del SSID y la contraseña del wifi de su casa. Entonces conecte su teléfono al punto de acceso del dispositivo «Robot Vacuum RV-500». Espere a que el dispositivo esté conectado.

1. Nombre de dispositivo
2. Estado de la batería
3. Botones de acceso directo: Limpiar, Base, Ventilador y Modo.

Toque en Limpiar y el Robot empezará a limpiar.

Toque en Base y el Robot regresará a la base de carga para recargarse.

Toque en Ventilador para seleccionar entre las distintas potencias de succión: Silencioso, Normal, Max y Max+.

Toque en Modo para seleccionar el modo de limpieza que se ajuste a sus necesidades entre Limpieza automática, Limpieza de rincones, Limpieza puntual y Limpieza aleatoria.

Limpieza automática: Al comienzo de un ciclo de limpieza, el Robot trazará un mapa de su casa y limpiará las zonas abiertas de forma eficiente. Una vez que el Robot termine su ciclo de limpieza, volverá a la base de carga para recargarse. Pero si la batería se agota antes de finalizar el ciclo de limpieza, el Robot regresará automáticamente a la base para recargarse. La limpieza dura hasta 150 minutos.

ES ES

Después de que el Robot termine con las áreas abiertas de su suelo, continuará con la limpieza de rincones para asegurarse de que ha limpiado a lo largo de las paredes y alrededor de las patas de los muebles.

Limpieza de rincones: También es posible tocar en Limpieza de rincones para realizar una limpieza más rápida a lo largo de las paredes. La limpieza dura hasta 20 minutos.

Limpieza puntual: El robot limpia intensamente una zona localizada, desplazándose en espiral hacia el exterior, con un diámetro de aproximadamente 1 metro, y luego volviendo en espiral al punto de partida. La limpieza dura hasta 2 minutos.

Limpieza aleatoria: Limpieza sin ningún patrón en particular. La limpieza dura hasta 150 minutos.

Página principal

① Ajustes: Toque para cambiar el nombre del dispositivo, comprobar la información del dispositivo y los registros de limpieza.
② Estado de limpieza: Muestra el tiempo y el espacio de la limpieza.
③ Estado de la batería: Muestra el estado de uso de la batería del dispositivo.
④ Estado del dispositivo: Muestra el estado actual del dispositivo: en espera, limpiando en el modo seleccionado, cargando o carga completa.
⑤ Control de dirección: Puede dirigir al Robot para que limpie un área designada tocando los botones de dirección.
Nota: En los modos que no sean el modo Aleatorio, si desea cambiar la dirección de limpieza del robot, primero deberá pausar la limpieza en curso y, a continuación, usar los botones de dirección para ajustar la dirección del robot.
⑥ Modo ventilador: Toque para cambiar el modo de succión: Silencioso, Normal, Max o Max+.
⑦ Modo de limpieza: Toque para cambiar el modo de limpieza.
⑧ Buscar el Robot: Toque en Buscar el Robot y el dispositivo emitirá un sonido haciendo parpadear el indicador en color rosa para hacerle saber dónde está.
⑨ Horario de limpieza: Añada un horario de limpieza y el Robot empezará a limpiar automáticamente el día y la hora que haya establecido.
⑩ Accesorios: Compruebe el estado de uso de los accesorios: filtro, cepillo lateral y cepillo principal.

ES

PT

Especificaciones

Robot aspirador

N° de modelo: RV-500

Entrada de alimentación: 19 V; 0,6 A

Batería: Li-ion de 2600 mAh y 14,4 VCC

Consumo: 28 W

Capacidad del recipiente de basura: 0,55 litros

Tiempo de limpieza: 150 min (modo de succión silencioso)

Tiempo de carga: 5-6 horas

WiFi: 802.11 b/g/n 2.4G

Max. EIRP: 15.14dBm

Escanee el código QR que aparece a continuación para obtener más información sobre el dispositivo:

http://www.smartiotfaq.com/cleaner/RV-500

1 X Ferramenta de limpeza

Consumo de energía: 28 W
