WS-280 - Alarma sonora exterior inalámbrica Chuango - Manual de uso y guía de instrucciones gratis

Tipo de producto	Alarma sonora exterior inalámbrica
Marca	Chuango
Modelo	WS-280
Alimentación	12V 500mA (adaptador de corriente) + Batería de respaldo recargable de litio 18650 3,7V 1800mAh
Consumo	< 350 mA en alarma, < 15 mA en espera
Alcance de radio	< 80 m (en zona despejada)
Frecuencia de radio	433 MHz
Volumen sonoro	105 dB máximo
Índice de protección	IP54
Material de la carcasa	PC+ABS anti-UV
Temperatura de funcionamiento	0°C a +55°C
Humedad	< 80% sin condensación
Autonomía de la batería en espera	< 7 días
Funciones principales	Sirena con estroboscopio, conexión inalámbrica a una central de alarma o funcionamiento autónomo, regleta para detectores cableados, contacto antimanipulación, modos armado/desarmado, modo instalación
Seguridad	Contacto antimanipulación integrado, alarma activada por detectores
Mantenimiento	Limpiar con un paño suave y seco. Evitar disolventes.
Piezas de repuesto	Batería recargable 18650 (reemplazable), puente de ajuste de volumen/duración

Preguntas frecuentes - WS-280 Chuango

¿Cómo conectar la sirena al panel de control?

Presione el botón de adquisición de la sirena durante 0,5 segundos hasta escuchar un pitido. Luego, presione la tecla SOS o Armar del panel de control (o a través de la aplicación). Un pitido confirma la conexión. Asegúrese de no activar otros detectores durante el emparejamiento.

¿Cómo usar la sirena en modo autónomo?

La sirena puede funcionar sin panel de control. Conéctela directamente a detectores inalámbricos (mando a distancia, contacto de puerta, detector PIR) presionando el botón de adquisición y luego activando el accesorio. La sirena sonará y el estroboscopio se activará ante una intrusión.

¿Cómo ajustar el volumen de la alarma?

Abra la sirena y localice el puente de ajuste de volumen en la placa de circuito impreso. Colóquelo según sus necesidades. El volumen predeterminado es el más alto. Nota: incluso en modo silencioso, se emite un pitido al armar/desarmar.

¿Cómo ajustar la duración de la alarma?

En la placa de circuito impreso, ajuste el puente de ajuste de duración. La duración predeterminada está definida de fábrica. Consulte el manual para las posiciones exactas.

¿Qué hacer si la sirena no enciende?

Verifique la alimentación de red (12V 500mA) y la batería de respaldo. Asegúrese de que la batería de litio 18650 esté correctamente insertada y cargada. Verifique también el fusible (si está presente). Si el problema persiste, contacte al soporte.

¿Cómo reemplazar la batería de respaldo?

Desmonte la sirena de la pared y abra la carcasa. La batería es una Litio 18650 de 3,7V / 1800 mAh. Desconecte la batería vieja y reemplácela por una nueva idéntica. Respete la polaridad. Cierre cuidadosamente.

¿Cómo instalar la sirena en el exterior?

Utilice la plantilla de instalación proporcionada para perforar los agujeros. Fije el soporte de pared con los tornillos. Monte la sirena y apriete los tornillos. Asegúrese de que el contacto antimanipulación esté bien colocado. Cambie al modo instalación antes de manipular para evitar falsas alarmas.

¿Qué significa el parpadeo de los indicadores?

En modo armado, el indicador parpadea una vez cada 5 segundos. En modo desarmado, no hay indicación. Si ha ocurrido una alarma y el sistema no ha sido desarmado, el indicador parpadea cada 2 segundos durante 2 horas.

¿Cómo desconectar la sirena de un panel de control?

Mantenga presionado el botón de adquisición de la sirena hasta escuchar 2 pitidos. Esto desconecta la sirena del panel de control. Luego puede reconectarla a otro sistema.

¿Cómo agregar un nuevo accesorio sin desmontar la sirena?

Ponga la sirena en modo instalación (presione 3 veces Desarmar). Luego, desde el mando a distancia, presione 3 veces Modo en casa. La sirena emite un pitido largo y entra en modo conexión durante 15 segundos. Active el accesorio a conectar.

MANUAL DE USUARIO WS-280 Chuango

La sirena inalábrica con luz estroboscópica para exterior ayud a persuadir a los intrusos sonando cuando recibe una sealsinalábrica del panel de control o los sensores connectados. Es possible conectar mas sirenas inalábricas con luz estroboscópica al mesmo panel de control para encontrar un efecto persuasorio mayor. Si se concentra la sirena como accesario al panel de control, sonar y las luces LED parpadearán cuando se active elsystema. Si se concentra la sirena como panel de control de alarma independiente a accesarios como un mando a distancia, un contacto de puerta/ventana, un detector de movimiento, etc., sonar y las luces LED parpadearán cuando se active un sensor.

Descripción del producto

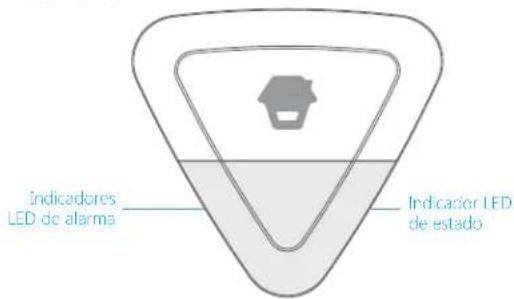

Vista frontal

Indicación LED de estado

Estado LED
Modo Activar/Hogar Un	parpadeo cada 5segundos
Desactivar Sin indication	de luz
Sin desactivaciondespués de la alarmá	Un parpadeo cada 2segundosdurante 2 horas

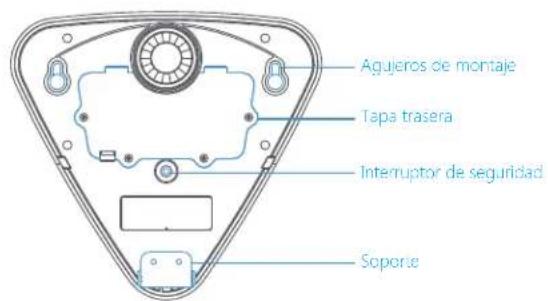

Vistatrasera

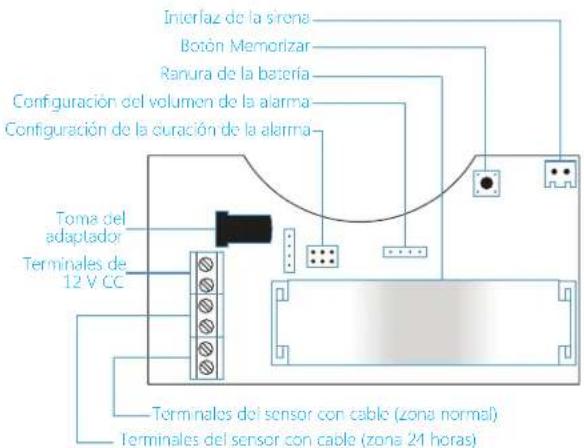

Diseño de la placā del circuito impreso

Configuración del puente

Configure el volumen y el tiempo de duración de la alarma en la plaza del circuito impreso.

Configuración del volumen de la alarma

Configuración predeterminada

Note: Si la sirena está conectada al panel de control, sonará con el volumen predeterminado incluso si se configura el panel de control para silenciar la alarma. De esta forma se alertará a los vecinos y se podráatarla intrusionón. Si el panel de control está configurado enactivación o desactivación silenciosa, la sirena seactivará o desactivarssilenciosamente. Aunque la sirena está configurada en modo silencioso, sonarán tiños cuando se active y ocactivó.

Configuración de la duración de la alarma

Configuración predeterminada

Funcionamento de sirena inalámbrica

Cuando funciona como sirena silenciosa, deben connectarse previamente al panel de control inalámbrico. Cuando se active la alarma del panel de control, sonará la sirena y se encenderá la luz estroboscópica para persuadir a los intrusos ilegales.

Conectar al panel de control

Pulse el botón Memorizar durante 0,5segundos. La sirena emitirá un pitido y entrada en estado de connexion.

Pulse [SOS] o [Activar en el panel. Sonar un pitido y la sirena inalámbrica y el panel de control se habrán conectado correctamente.

Nota: Cuando la sirena se encuentre en estado de conexión, pulseøtra vez o botón Memorizar para salir. La sirena émitira un pitido.

No dispare ningún sensor durante la conexión con el panel de control para evaporar interferencias.

Desconexión

Mantenga pulsado el botón Memorizar hasta que suenen 2 pitiados para desconectar la sirena y el panel de control.

Funcionamento de panel de alarmaindependiente

Cuando funciona como panel de alarma independiente, debeconectarse previamente a senseores inalambricos o con cable. Si se detecta una intrusion, sonar y se encenderá la luz estroboscópica para pensuadir a los intrusos ilegales.

Conectarla a un accesorio; pulse el botón Memorizar de la sirena y active una vez el accesorio. La sirena emittirá un pitido indicando que la conexión se ha realizado correctamente.

Terminales con cable

La sirena tiene terminales para la alimentacion eletrica y los sensores con cable. Conectar el cable eletrico o los sensores con cable a los TERMINALES programados. Asegüres de distinguir los polos positivo y negativo.

-12VCC+ZONA24ZONA

Alimentación: Entrada de 12 V CC

Zona (modo de zona normal); Cuando se active el sensor en modo de zona normal, sonar inmediamente la alarma del sistemas.

Zona 24 (modo de zona 24 horas): Cuando se active el sensor del modo de zona 24 horas, sonar inmediamente la alarmadel sistemas, independientelemente de las circunstancias delsystema. El detector de humano, detector de gas y los hates IR estan configurados en el modo de zona 24 horas.

Modo de instalación

El modo de instalación está configurado para que los sistemas monten o desmonten la sirena sinactivar el interruptor de seguidad.De este modo, no molestar a otheras personas.

① Pulse el botón [Desactivar del mando a distancia 3 veces seguidas. La sirená emits un pitido很长 y entrada en modo de instalación. Si se dispara un sensor o un interruptor de seguridad durante el modo de instalación, no sonará la alarma pero sonará 3仞 pitidos.
2 Pulse el botón [Activar] Sonará un pitido largo y la sirena salrá del modo de instalación. La sirena también salrá del modo de instalación si no se realiza ninguna operation durante 10关键时刻.

Instalación

Complete la configuración del sistema en la plaza del circuito.
integrado y entre en el modo de instalación antes de realizarla.

Sostenga el papel de posición en el lugar adecuado y colique que el nivel en el papel de posición para comprobar yJKLM aposicion.
② Intraduzca dos tornillos en los agujeros de tornillos superiores.
③ Monte el soporte en los agujeros de tornillos inferiores y apiretelo con tornillos.
④ Arranque el papel de posicion.
Monte la sirena en la pared, apriete el tornillo y asegúrese de que esté bien colocada.

Entre en estado de connexion usingo el mando a distancia

Estamericano esta configurada para que los sistemas conecten accesos yetivos sin desmontar la sirena de la pared.

Cuando la sirena está en modo de instalación, pulse [Activación de hogar del mando a distancia 3 veces seguidas. La sirena emittrá un pitido large y entrada en modo de instalación. La sirena saldra del estado de conexión si no se realiza ninguna operación en 15seguidos.

Especificationes

Alimentacion electrica: 12 V CC 500 mA

Bateria auxiliar:

18650 Bateria de litio recargable de 3,7 V 1800 mAh

Corriente maxima de la alarma: < 350 mA

Corriente estatistica: < 15 mA

Distancia de recepcion inalambrica: < 80 m (en camino abierto)

Condieones de functiOnamento:

Temperatura: Entre 0°C y +55°C

Humedad relativa: < 80% (sin condensacion)

Volumen maximalo de sirena: 105 dB

Duración de la bateria en modo de espera: <7 días

Material de la caja: PC y ABS, proteccion contra rayos UV

Grado de proteccion IP:IP54

Medidas (L× A× Al) :245,2×227,5×72,4mm

Introdução

Funcionar como una sirene sem fios

Funcionar como central de alarme autonoma

- CC 12V + ZONA 24 ZONA
