WS-280 - Kabelloser Außen-Signalalarm Chuango - Kostenlose Bedienungsanleitung

Produkttyp	Drahtlose Außen-Sirene
Marke	Chuango
Modell	WS-280
Stromversorgung	12V 500mA (Netzteil) + wiederaufladbare Lithium-Notbatterie 18650 3,7V 1800mAh
Stromverbrauch	< 350 mA im Alarm, < 15 mA im Standby
Funkreichweite	< 80 m (im Freifeld)
Funkfrequenz	433 MHz
Lautstärke	max. 105 dB
Schutzart	IP54
Gehäusematerial	UV-beständiges PC+ABS
Betriebstemperatur	0°C bis +55°C
Luftfeuchtigkeit	< 80% ohne Kondensation
Akkulaufzeit im Standby	< 7 Tage
Hauptfunktionen	Sirene mit Blitzlicht, drahtlose Verbindung zu einer Alarmzentrale oder autonomer Betrieb, Klemmleiste für kabelgebundene Melder, Sabotagekontakt, Scharf-/Unscharfschaltmodi, Installationsmodus
Sicherheit	Integrierter Sabotagekontakt, Alarmauslösung durch Melder
Pflege	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Ersatzteile	Wiederaufladbare 18650-Batterie (austauschbar), Jumper zur Lautstärke-/Dauereinstellung

Häufig gestellte Fragen - WS-280 Chuango

Wie verbinde ich die Sirene mit der Zentrale?

Drücken Sie die Anlerntaste der Sirene für 0,5 Sekunden, bis ein Piepton ertönt. Drücken Sie dann die Taste SOS oder Scharf an der Zentrale (oder über die App). Ein Piepton bestätigt die Verbindung. Achten Sie darauf, während des Pairings keine anderen Melder auszulösen.

Wie verwende ich die Sirene im autonomen Modus?

Die Sirene kann ohne Zentrale betrieben werden. Verbinden Sie sie direkt mit drahtlosen Meldern (Fernbedienung, Türkontakt, PIR-Melder), indem Sie die Anlerntaste drücken und dann das Zubehör auslösen. Die Sirene ertönt und das Blitzlicht aktiviert sich bei einem Einbruch.

Wie stelle ich die Lautstärke des Alarms ein?

Öffnen Sie die Sirene und suchen Sie den Jumper zur Lautstärkeeinstellung auf der Leiterplatte. Positionieren Sie ihn nach Bedarf. Die Standardlautstärke ist die höchste. Hinweis: Auch im lautlosen Modus ertönt ein Piepton beim Scharf-/Unscharfschalten.

Wie stelle ich die Alarmdauer ein?

Auf der Leiterplatte stellen Sie den Jumper zur Dauereinstellung ein. Die Standarddauer ist werkseitig eingestellt. Konsultieren Sie die Anleitung für die genauen Positionen.

Was tun, wenn die Sirene nicht angeht?

Überprüfen Sie die Netzstromversorgung (12V 500mA) und die Notbatterie. Stellen Sie sicher, dass der Lithium-Akku 18650 richtig eingelegt und geladen ist. Überprüfen Sie auch die Sicherung (falls vorhanden). Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Wie tausche ich die Notbatterie aus?

Entfernen Sie die Sirene von der Wand und öffnen Sie das Gehäuse. Der Akku ist ein Lithium 18650 mit 3,7V / 1800 mAh. Trennen Sie den alten Akku und ersetzen Sie ihn durch einen identischen neuen. Achten Sie auf die Polarität. Schließen Sie das Gehäuse sorgfältig.

Wie installiere ich die Sirene im Außenbereich?

Verwenden Sie die mitgelieferte Installationsschablone zum Bohren der Löcher. Befestigen Sie die Wandhalterung mit den Schrauben. Montieren Sie die Sirene und ziehen Sie die Schrauben fest. Stellen Sie sicher, dass der Sabotagekontakt richtig sitzt. Schalten Sie in den Installationsmodus, bevor Sie sie handhaben, um Fehlalarme zu vermeiden.

Was bedeutet das Blinken der Anzeigen?

Im scharfen Modus blinkt die Anzeige einmal alle 5 Sekunden. Im unscharfen Modus erfolgt keine Anzeige. Wenn ein Alarm ausgelöst wurde und das System nicht unscharf geschaltet wurde, blinkt die Anzeige alle 2 Sekunden für 2 Stunden.

Wie trenne ich die Sirene von einer Zentrale?

Halten Sie die Anlerntaste der Sirene gedrückt, bis Sie 2 Pieptöne hören. Dadurch wird die Sirene von der Zentrale getrennt. Sie können sie dann mit einem anderen System verbinden.

Wie füge ich neues Zubehör hinzu, ohne die Sirene zu demontieren?

Schalten Sie die Sirene in den Installationsmodus (drücken Sie 3-mal Unscharf). Drücken Sie dann auf der Fernbedienung 3-mal Heim-Modus. Die Sirene gibt einen langen Piepton aus und wechselt für 15 Sekunden in den Verbindungsmodus. Lösen Sie das zu verbindende Zubehör aus.

BEDIENUNGSANLEITUNG WS-280 Chuango

Die drahtlose Stroboskopssirene für den Außenbereich dient zur Abwehr von Eindringlingen durch Heulen, sobald sie ein Funksignal vom angeschlossenen Bedienfeld oder angeschlossenen Sensoren erhält. Weitere drahtlose Stroboskopssiren können mit demselben Bedienfeld verbunden werden, um den Abschreckungseffekt zu erhöhen. Wenn die Sirene als Zubehor mit dem Bedienfeld verbunden ist, heult sie und die LED-Lichter blinken, sobald das System ausgelost wird. Wenn die Sirene mit Zubehor wie Fernbediennung. Tur-/Fensterkontakt und PIR-Bewegungsmelder etc. als eigenständiges Alarm-Bedienfeld verbunden ist, heult sie und die LED-Lichter blinken, sobald ein beliebiger Sensor ausgelost wird.

Produktübersicht
Vorderansicht

Status LED-Anzeige

Status LED
Scharf/Modus Zuhause Einmaliges Blinken alle 5 Sekunden
Unscharfschalten Keine Leuchtanzeige
Keine Unscharfschaltung nach Alarm	Einmaliges Blinken alle 2 Sekunden 2 Stunden lang

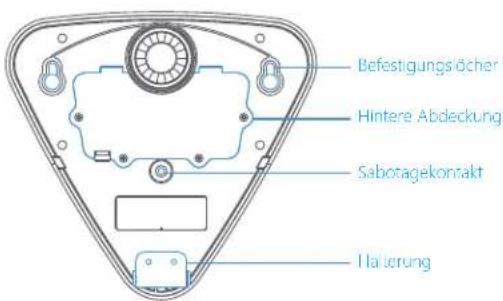

Rückansicht

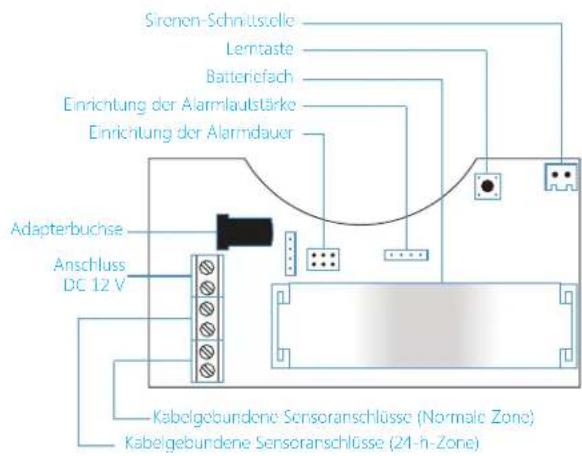

PCB-Layout

Jumper-Einrichtung

Bitr nichen Sie Alarmautstärke und Alarmdauer entsprechend auf der Leiterplatte ein.

Einrichtung der Alarmlaufstärke

NIF DRIG

Standardsteinstellung

Hinweis: Wenn die Sirene an das Bedienfeld angeschlossen ist, ertont ein Signal in der voreingestalten Laufstände, auch wenn das Bedienfeld auf stammer Alarm geschäter ist. Dies dient zur Alarmierung der Nachbam und zur Vermeidung des Eindringens. Wenn das Bedienfeld stumm-unscharf-bzw.-scharfgeschäft ist, wird die Sirene stumm-unscharf-bzw.-scharfgeschäter. Wenn die Sirene stummgeschäft ist, gibt es immer noch TONE für Scharfschaltung und Unscharfschaltung.

Einrichtung der Alarmdauer

b0 Sek.

Standardeinstellung

Einsatz als drahtlose Sirene

Beim Einsatz als drahtlose Sirene solle sie zuvor mit dem drahtlosen Bedienfeld verbunden werden. Wenn das Bedienfeld einen Alarm signalisiert, ertont ein Heulton und das Stroboskoplicht leuchtet zur Abschreckung unbefugter Eindringlige.

AnschlieBen des Bedienfelds

Drucken Sie die Lemtaste 0,5 Sekunden lang, die Sirene gibt einen Signalton aus und wechseln in den Verbindungsstatus.
Drucken Sie [SOS] oder [Scharfschalten Bam Bedienfeld (Drucken Sie die "Scharf" Tasse auf App, wenn es keine Tasse auf der Anlage gibt). Die drahtlose Sirene und das Bedienfeld sind nach einem einmaligen Signalton erfolgreich verbunden.

Hinweis: Sobald die Sirene im Verbindungssstatus ist, drücken Sieitte erneut die Lerntaste zum Beenden. Ein Signalton ist von der Sirene zu horen. Beim Anschluss an das Bedienfeld, liesen Sie itte keine anderen Sensoren aus, um Störungen zu vermeiden.

Trennen

Halten Sie die Lerntaste bis 2 Signtöne zu horen, um Sirene und Bedienfeld zu trennen.

Einsatz als eigenständiges Alarmsystem

Beim Einsatz als eigenständiges Alarmsystem solte der Anschluss an drahtlose oder verkabelte Sensoren im Voraus erfolgen.

Wenn ein Eindringen festgestellt wird, ertont ein Heulen und das Stroboskoplicht blinkt, um unbefugte Eindringlinge abzuschrecken

Anschlieben von Zubehör drücken Sie die Lerntaste auf der Sirene und lösen Sie das Zubehörgerät einmal aus. Die Verbindung wurde erfolgreich hergestellt, sobald ein Signalton von der Sirene zu horen ist.

Kabelanschlüsse

Die Sirene hat Anschlusse fur Stromversorgung und verkabelte Sensoren. Verbinden Sie einfach das Stromkabel oder verkabelte Sensoren mit den Kabelanschlüssen. Achten Sie auf die Unterscheidung von positiven und negativen Polen.

Strom: Anschluss DC 12 V

Zone (normaler Zonenmodus); Sobald der Sensor im normalen

Zonenmodus ausgelost wird, lõst das System sofort Alarm aus.

24-Zone (24-h-Zonenmodus): Sobald der Sensor im

24-h-Zonenmodus ausgelöst wird, öst das System sofort Alarm aus, egal, in welchem Zustand das System ist. Rauchmelder, Gasmelder, und IR-Strahlen sind auf den 24-h-Modus eingestellt.

Installationsmodus

Der Installationsmodus ist für Benutzer eingestellt, um die Sirene zu demontieren oder erneut zu montieren, ohne den Sabotagekontakt auszulosen. Dies deshalb, um andere Menschen nicht zu stären.

1 Drucken Sie die Taste [Unscharfschalten auf der Fernbedienung dreimal hintereinander, dann wechselt die Sirene nach einem langen Signaton in den Installationsmodus. Ein ausgelöster Sensor oder Sabotagekontakt im Installationsmodus erzeugt kein Heulen der Sirene, sondern stattdessen 3 Signtone.
2 Drücken Sie die Taste [Scharfschalten] und die Sirene verlassst den Installationsmodus nach dem Ertolnen eines langen Signatrons. Oder die Sirene verlassst den Verbindungsstatus, wenn 10 Minuten lang keine Bedienung erfolgt.

Achtung: Drucken Sie den Sabotage Schalter 7 mal um der Anlage in den Installation Modus zu Umschalten.

Installation

Bitte beenden Sie die Systemeinrichtung auf der Leiterplatte und wechseln Sie vor der Installation in den Installationsmodus.

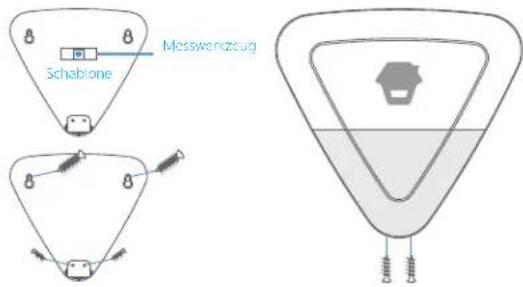

① Halten Sie die Schablone an den richtigen Platz und setzen Sie zum Anpassen und Justieren der Position das Messwerkzeug auf die Schablone.
② Montieren Sie zwei Schrauben in den oberen Bohrungen.
Montieren Sie die Halterung in die unteren Schraubenlocher undziehen Sie sie mit Schrauben fest.
Entferen Sie die Schablone.
Montieren Sie die Sirene an der Wand, ziehen Sie die Schraube an und stellen Sie sicher, dass die Sirene gut positioniert ist.

Wechsel in den Verbindungsstatus per Fernbedienung

These Funktion ist für Benutzer, um neu erworbene Zubehörgeräte anzuschlieben, ohne die Sirene von der Wand zu demontieren.

Wenn die Sirene im Installationsbetrieb ist, drücken Sie die Taste [Zuhause Scharfschalten auf der Fernbedienung dreimal hintereinander, dann wechselte die Sirene nach einem langen Signatlon in den Verbindungsstatus. Die Sirene verlasset den Verbindungsstatus, wenn 15 Sekunden lang keine Bedienung erfolgt.

Technische Daten

Stromversorgung: DC 12 V 500 mA

Reservebatterie:

18650 3,7 V 1800 mAh Lithium-Ionen - Akku

Maximaler Alarmstrom: < 350mA

Statischer Strom: < 15 mA

Drahtlose Empfangsdistanz: < 80 m (im offenen Gebiet)

Betriebszustand:

Temperatur: 0°C + 55°C

Relative Luftfeuchtigkeit: <80% (nicht-kondensierend)

Maximale Lautstärke der Sirene: 105 dB

Batterie Standby-Zeit: <7 Tage

Abmessungen (L x B x H): 245,2 x 227,5 x 72,4 mm
