WS-280 - Alarme sonore extérieure sans fil Chuango - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alarme sonore extérieure sans fil
Marque	Chuango
Modèle	WS-280
Alimentation	12V 500mA (adaptateur secteur) + Batterie de secours rechargeable Lithium 18650 3,7V 1800mAh
Consommation	< 350 mA en alarme, < 15 mA en veille
Portée radio	< 80 m (en zone dégagée)
Fréquence radio	433 MHz
Volume sonore	105 dB maximum
Indice de protection	IP54
Matériau du boîtier	PC+ABS anti-UV
Température de fonctionnement	0°C à +55°C
Humidité	< 80% sans condensation
Autonomie batterie en veille	< 7 jours
Fonctions principales	Sirène avec stroboscope, connexion sans fil à une centrale d'alarme ou fonctionnement autonome, bornier pour détecteurs filaires, contact anti-sabotage, modes armement/désarmement, mode installation
Sécurité	Contact anti-sabotage intégré, alarme déclenchée par détecteurs
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Pièces détachées	Batterie rechargeable 18650 (remplaçable), cavalier de réglage volume/durée

FOIRE AUX QUESTIONS - WS-280 Chuango

Comment connecter la sirène au tableau de commande ?

Appuyez sur le bouton d'acquisition de la sirène pendant 0,5 seconde jusqu'à entendre un bip. Ensuite, appuyez sur la touche SOS ou Armer du tableau de commande (ou via l'application). Un bip confirme la connexion. Assurez-vous de ne pas déclencher d'autres détecteurs pendant l'appairage.

Comment utiliser la sirène en mode autonome ?

La sirène peut fonctionner sans tableau de commande. Connectez-la directement à des détecteurs sans fil (télécommande, contact de porte, détecteur PIR) en appuyant sur le bouton d'acquisition puis en déclenchant l'accessoire. La sirène sonnera et le stroboscope s'activera lors d'une intrusion.

Comment régler le volume de l'alarme ?

Ouvrez la sirène et repérez le cavalier de réglage du volume sur la carte de circuit imprimé. Positionnez-le selon vos besoins. Le volume par défaut est le plus élevé. Note: même en mode silencieux, un bip est émis à l'armement/désarmement.

Comment régler la durée de l'alarme ?

Sur la carte de circuit imprimé, ajustez le cavalier de réglage de la durée. La durée par défaut est définie en usine. Consultez la notice pour les positions exactes.

Que faire si la sirène ne s'allume pas ?

Vérifiez l'alimentation secteur (12V 500mA) et la batterie de secours. Assurez-vous que la batterie lithium 18650 est correctement insérée et chargée. Vérifiez également le fusible (si présent). Si le problème persiste, contactez le support.

Comment remplacer la batterie de secours ?

Démontez la sirène du mur et ouvrez le boîtier. La batterie est une Lithium 18650 de 3,7V / 1800 mAh. Débranchez l'ancienne batterie et remplacez-la par une neuve identique. Respectez la polarité. Refermez soigneusement.

Comment installer la sirène à l'extérieur ?

Utilisez le gabarit d'installation fourni pour percer les trous. Fixez le support mural avec les vis. Montez la sirène et serrez les vis. Assurez-vous que le contact anti-sabotage est bien en place. Passez en mode installation avant de manipuler pour éviter les fausses alarmes.

Que signifie le clignotement des voyants ?

En mode armé, le voyant clignote une fois toutes les 5 secondes. En mode désarmé, aucune indication. Si une alarme a eu lieu et que le système n'a pas été désarmé, le voyant clignote toutes les 2 secondes pendant 2 heures.

Comment déconnecter la sirène d'un tableau de commande ?

Maintenez enfoncé le bouton d'acquisition de la sirène jusqu'à entendre 2 bips. Cela déconnecte la sirène du tableau de commande. Vous pouvez ensuite la reconnecter à un autre système.

Comment ajouter un nouvel accessoire sans démonter la sirène ?

Mettez la sirène en mode installation (appuyez 3 fois sur Désarmer). Ensuite, depuis la télécommande, appuyez 3 fois sur Mode à domicile. La sirène émet un long bip et entre en mode connexion pendant 15 secondes. Déclenchez l'accessoire à connecter.

MODE D'EMPLOI WS-280 Chuango

Une sirène stroboscopique d'extérieur sans fil permet de dissuader des intrus au moyen de sa sonnerie dès qu'elle reçoit un signal sans fil des détecteurs et du tableau de commande connectés. Plusieurs sirènes stroboscopiques peuvent être connectées au même tableau de commande pour renforcer l'effet de dissuasion. Lorsque la sirène est connectée au tableau de commande comme accessoire, elle se mettra à sonner et son éclairage stroboscopique sera activé dès que le système se déclenche. Lorsque la sirène est connectée à des accessoires tels que télécommande, contact de portefenêtre, détecteur de mouvement PIR, etc. comme dispositif d'alarme autonome, elle se mettra à sonner et son éclairage stroboscopique sera activé dès qu'un détecteur quelconque se déclenche.

Vue d'ensemble du produit

Vuede face

Signification de l'état des indicateurs lumineux

État Indicateur lumineux
Armer/Mode à domicile	Clignote une fois toutes les 5 secondes
Désarmer Aucune indication lumineuse
Aucun désarmement après alarmé	Un clignotement toutes les 2 secondes pendant 2 heures

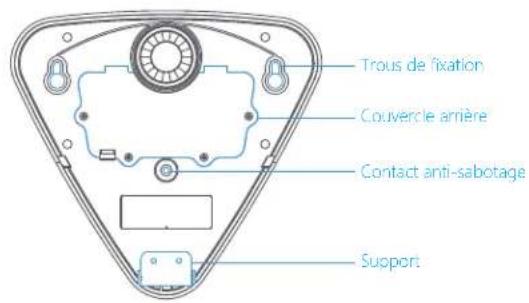

Vue arrriere

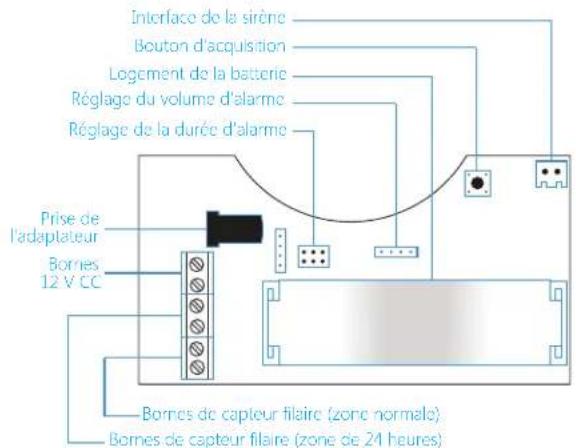

Description de la carte de circuit imprimé

Cavalier de réglage

Veuillez régler le volume et la durée de l'alarme sur la carte de circuit imprimé selon vos besoins.

Réglage du volume d'alarme Réglage par défaut

Remarque : Lorsque la sirène est connectée au tableau de commande, elle se mettra à sonner au niveau de volume pré-réglé même si le tableau de commande est configuré pour une alarme silencieuse. Les voisins sont ainsi avertis et l'intrusion est dissuadée. Lorsque le tableau de commande est configuré pour s'armer ou se désarmer de façon silencieuse, la sirène sera silencieuse à ce moment-là. Lorsque la sirène est en mode silencieux, un signal sonore est tout de même émis à l'armement et au désarmement.

Réglage de la durée d'alarme

Réglage par défaut

Fonctionnement comme sirène sans fil

Lorsqu'elle fonctionne comme sirène sans fil, la sirène doit être connectée préalablement avec un tableau de commande sans fil. Lorsque le tableau de commande est en alarme, la sirène sonne et l'éclairage stroboscopique émet des flashes pour dissuader les intrus.

Connexion avec un tableau de commande

Appuyez sur le bouton d'acquisition pendant 0,5 seconde, la sirène émet un bip sonore et entre en mode de connexion.

Appuyez sur la touche [SOS] ou [Armer du tableau de commande (ou appuyez sur "Arm" sur l'Appl si le panneau ne possède pas de bouton physique), la sirène sans fil et le tableau de commande auront établi avec succès leur connexion après l'émission d'un bip sonore par la sirène.

Remarque: Une fois la sirène en mode de connexion, veillez appuyer de nouveau sur le bouton d'acquisition pour quitter. La sirène émettra un bip sonore. Lors de la connexion au tableau de commande, veillez à ne pas déclencher tout autre détector pour éviter des interférences.

Déconnexion

Maintenez enfoncé le bouton d'acquisition jusqu'à ce que 2 bips sonores soient émis pour déconnecter la sirène et le tableau de commande.

Fonctionnement comme tableau d'alarme autonome

Lorsqu'elle fonctionne en tableau d'alarme autonome, la sirène doit être connectée préalablement avec des détecteurs sans fil ou des détecteurs filaires. En cas de détection d'une intrusion, elle se mettra à sonner et l'éclairage stroboscopique sera activé pour dissuader les intrus.

Connexion avec un accessoire : appuyez sur le bouton d'acquisition sur la sirène et déclenchez brièvement l'accessoire, la connexion est établie avec succès après l'émission d'un bip sonore par la sirène.

Bornier de câblage

La sirène dispose de bornes pour son alimentation et des détecteurs filaires. Reliez simplement la ligne d'alimentation électrique ou les détecteurs filaires aux borniers de câblage. Veillez respecter la polarité des bornes positive et négative.

Alimentation électrique: entrée 12 V CC

Zone (mode « zone normale ») : Dès qu'un détecteur en mode « zone normale » se déclenche, le système donne immédiatement l'alarme.

Zone 24H (mode « zone de 24 heures »): Dès qu'un détector en

mode « zone de 24 heures » se déclenche, le système donne immédiatement l'alarme, peu importe les circonstances rencontrées par le système. Les détecteurs de fumée, de gaz et les faisceaux infrarouges sont définis en mode « zone de 24 heures »

Mode d'installation

Le mode d'installation permet aux utilisateurs de démonter ou remonter la sirène sans déclencher le contact anti-sabotage. Vous ne dérangerez pas ainsi les autres personnes.

Appuyez de façon continue et à 3 reprises sur la touche

[Désarmer 6], la sirène passe alors en mode d'installation après l'émission d'un long bip sonore. Tout détecteur ou contact antisabotage déclenché au cours du mode d'installation ne fera pas sonner la sirène mais plutôt 3 bips sonores retentiront.

Appuyez sur la touche [Armer 1], la sirène quittera le mode d'installation après l'émission d'un long bip sonore. Ou encore, la sirène quittera le mode de connexion si aucune opération n'est executée dans les 10 minutes.

Note: Vous pouvez aussi appuyer sur le contact anti-sabotage 7 fois pour accéder au mode d'installation.

Installation

Veuillez finir tous les réglages du système sur la carte de circuit imprimé et accédez au mode d'installation avant de procéder à l'installation.

Placez le gabarit d'installation au bon endroit, collez le niveau à bulle sur le gabarit d'installation pour vérifier et régler la position. Placez deux vis dans les trous de fixation du haut. Montez le support dans les trous de fixation du bas et serrez les vis. Enlevez le gabarit d'installation. Montez la sirène sur le mur, serrez les vis et vérifiez qu'elle est bien positionnée.

Accéder au mode de connexion au moyen d'une télécommande

Cette fonction permet aux utilisateurs de connecter de nouveaux accessoires achetés sans démonter la sirène du mur.

Lorsque la sirène est en mode d'installation, appuyez de façon continue et à 3 reprises sur la touche [Mode à domicile] de la télécommande, la sirène passera alors en mode de connexion après l'émission d'un long bip sonore. La sirène quittera le mode de connexion si aucune opération n'est exécutée dans les 15 secondes.

Spécifications

Alimentation: 12V 500mA

Batterie de secours :

Batterie au lithium rechargeable 18650 3,7 V 1800 mAh

Intensité maximale en alarme: < 350 mA

Intensité statique: < 15 mA

Portée de la réception sans fil : < 80 m (en zone dégagée)

Condition de fonctionnement :

Température: 0^ C +55^ C

Humidité relative < 80% (sans condensation)

Volume maximal de la sirène : 105 dB

Durée de vie de la batterie en veille : < 7 jours

Fréquence radio : 433 MHz

Matériau du boîtier : PC+ABS, ANTI-UV

Indice de protection : IP54

Avis d'industrie canada

Le present appeareil est conforme aux CNR d'Industrie Canada applicables au x appeareils radio exemples de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appeil ne doit pas produit de brouillage, et (2) l'utilisateur do l'appeil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en comprométtre le fonctionnement. Cet appeareil numérique ne dépasse pas les Rêlements sur l'interfERENCE radi par un appeareil numérique de classe B stipulées dans les Règlement sur l'interfERENCE radi d'Industrie Canada.
