Tipo di prodotto	Allarme sonoro esterno senza fili
Marca	Chuango
Modello	WS-280
Alimentazione	12V 500mA (alimentatore di rete) + Batteria di ricarica di emergenza al litio 18650 3,7V 1800mAh
Consumo	< 350 mA in allarme, < 15 mA in standby
Portata radio	< 80 m (in area aperta)
Frequenza radio	433 MHz
Volume sonoro	105 dB massimo
Grado di protezione	IP54
Materiale della custodia	PC+ABS anti-UV
Temperatura di funzionamento	0°C a +55°C
Umidità	< 80% senza condensa
Autonomia batteria in standby	< 7 giorni
Funzioni principali	Sirena con stroboscopio, connessione senza fili a una centrale di allarme o funzionamento autonomo, morsettiera per rilevatori cablati, contatto anti-sabotaggio, modalità arma/disarma, modalità installazione
Sicurezza	Contatto anti-sabotaggio integrato, allarme attivato dai rilevatori
Manutenzione	Pulire con un panno morbido e asciutto. Evitare solventi.
Parti di ricambio	Batteria ricaricabile 18650 (sostituibile), ponticello di regolazione volume/durata

Domande frequenti - WS-280 Chuango

Come collegare la sirena alla centralina?

Premere il pulsante di acquisizione della sirena per 0,5 secondi fino a sentire un bip. Quindi premere il tasto SOS o Armare sulla centralina (o tramite app). Un bip conferma la connessione. Assicurarsi di non attivare altri rilevatori durante l'accoppiamento.

Come utilizzare la sirena in modalità autonoma?

La sirena può funzionare senza centralina. Collegarla direttamente a rilevatori senza fili (telecomando, contatto porta, rilevatore PIR) premendo il pulsante di acquisizione e poi attivando l'accessorio. La sirena suonerà e lo stroboscopio si attiverà in caso di intrusione.

Come regolare il volume dell'allarme?

Aprire la sirena e individuare il ponticello di regolazione del volume sulla scheda a circuito stampato. Posizionarlo secondo le esigenze. Il volume predefinito è il più alto. Nota: anche in modalità silenziosa, viene emesso un bip in arma/disarma.

Come regolare la durata dell'allarme?

Sulla scheda a circuito stampato, regolare il ponticello di regolazione della durata. La durata predefinita è impostata in fabbrica. Consultare il manuale per le posizioni esatte.

Cosa fare se la sirena non si accende?

Verificare l'alimentazione di rete (12V 500mA) e la batteria di emergenza. Assicurarsi che la batteria al litio 18650 sia inserita correttamente e carica. Controllare anche il fusibile (se presente). Se il problema persiste, contattare l'assistenza.

Come sostituire la batteria di emergenza?

Smontare la sirena dal muro e aprire la custodia. La batteria è una Litio 18650 da 3,7V / 1800 mAh. Scollegare la vecchia batteria e sostituirla con una nuova identica. Rispettare la polarità. Richiudere accuratamente.

Come installare la sirena all'esterno?

Utilizzare la dima di installazione fornita per forare i buchi. Fissare il supporto a muro con le viti. Montare la sirena e serrare le viti. Assicurarsi che il contatto anti-sabotaggio sia ben posizionato. Passare in modalità installazione prima di manipolare per evitare falsi allarmi.

Cosa significa il lampeggio dei led?

In modalità armata, il led lampeggia una volta ogni 5 secondi. In modalità disarmata, nessuna indicazione. Se si è verificato un allarme e il sistema non è stato disarmato, il led lampeggia ogni 2 secondi per 2 ore.

Come scollegare la sirena da una centralina?

Tenere premuto il pulsante di acquisizione della sirena fino a sentire 2 bip. Questo scollega la sirena dalla centralina. Successivamente è possibile ricollegarla a un altro sistema.

Come aggiungere un nuovo accessorio senza smontare la sirena?

Mettere la sirena in modalità installazione (premere 3 volte su Disarma). Quindi, dal telecomando, premere 3 volte su Modalità domestica. La sirena emette un lungo bip ed entra in modalità connessione per 15 secondi. Attivare l'accessorio da collegare.

MANUALE UTENTE WS-280 Chuango

La sirena stroboscopica wireless per esterni serve a scoraggiare gli intrusi, suonando quando riceve il segnale wireless alla centrale o dal sensori. è possibile connettre più sirene stroboscopiche wireless alla stessa centrale per un maggior effetto deterrente. Se la sirena è connessa alla centrale come accessorio, quando ilsystema viene attivato la sirena suaona e il LED lampeggia una volta. Se la sirena viene usata comme centrale di allarme autonoma ed è collegata ad accessori come il telecomando, un dato per porta/finestre, un sensore di movimento PIR e cosi via, agli volta che un sensore viene attenuato la sirena suaona e il LED lampeggia una volta.

Panorama del prodotto

Vista anteriore

Indicazione LED di stato

Stato LED
Inserimento/modalità casa Un lampeggio agli 5 secondi
Disinserimento Nessuna indicazione luminosa
Nessun disinserimento\ dopo l'allarme	Un lampeggio agli 2 secondi per 2 ore

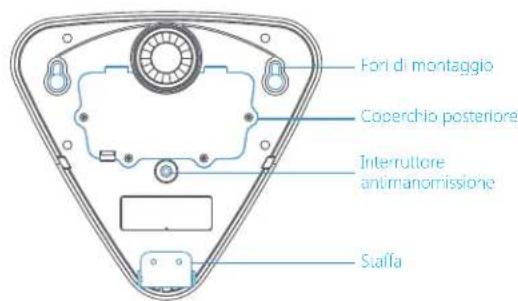

Vista posteriore

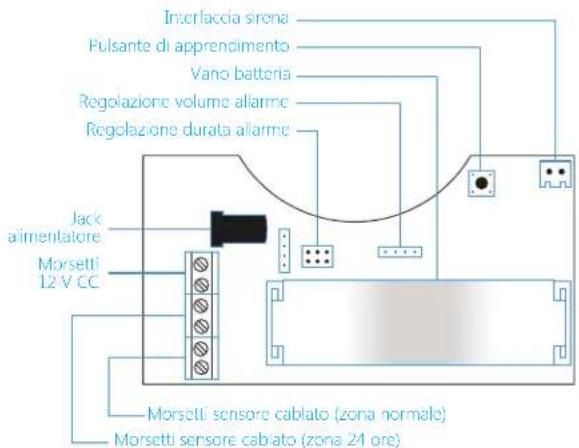

Layout circuito stampato

Configurazione ponticelli

Regiore il volume e la durata dell'allarme sulla schedà a circuito stampato.

Regolazione volume allarme

Impostazione predefinita

Note: Quando la sirena è collegata alla centrale, suonerà al volume preimpostato,anche se la centrale è in modalità "audio disattivato", L'obiettivo è avvisare i vicini ed evitare un intrusione. Se la centrale è in modalità disinserimento/inserimento silenzioso, la sirena verrà disinserita e inserita in modo silenzioso. Ande quando la sirena è in modalità "audio disattivato", i segnali acustici di inscrimento o disinserimento rimangono attivi.

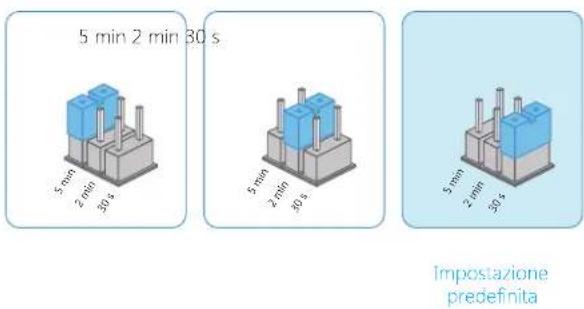

Regolazione durata allarme

Funzionamento come sirena wireless

Per funzionare come sirena wireless, la sirena deve essere connessa alla centrale in anticipo, in modalità wireless. Quando la centrale è in stato di allarme la sirena suona e la luce stroboscopica lampeggia per scoraggiare gli intrusi.

Connessione alla centrale

Premendo il pulsante di
apprendimento per 0,5 secondi,
la sirena emette un segnale
acustico e passa allo stato di
connessione.

Premendo il pulsante [SOS] o [Inserimento della centrale, la sirena wireless e la centrale vengono connesse, dopo che la sirena emette un segnale acustico.

Nota: Quando la sirena è connessa, premere di nuovo il pulsante di appendimento per uscire. La sirena émette un segnale acustico. Durante la connessione alla centrale, non attivare altri sensori per evitare interferenze.

Disconnessione

Tenere premuto il pulsante di apprendimento finché vengono emessi 2 segnali acustici per disconnettere la centrale e la sirena.

111

Funzionamento come centrale di allarme autonoma

Quando funzione come centrale di allarme autonoma, la sirena deve essere previamente collegata a dei sensori wireless o cablate. Quando rileva un'intrusione la sirena suona e la luce stroboscopica lampegia per scoraggiare gli intrusi.

Connessione di un accessorio: premere il pulsante di appendimento sulla sirena e attivare l'accessorio una volta. La connessione è stata stabilita correttamente se la sirena emette un segnale acustico.

Morsetti cablati

La sirena è provwista di morsetti cablate per l'alimentazione e i sensori. É sufficiente collegare la linea di alimentazione o i sensori cablate ai morsetti corrispondenti. Rispettare la polarità.

- 12 V CC + ZONA 24 ZONA

Alimentazione: 12 V CC

Zona (modalità zona normale): Quando un sensore in modalità zona normale viene attivato, il systema passa immediTamente allo stato di allarme.

Zona 24 (modalità zona 24 ore): Quando un sensore in modalità zona 24 ore viene attivato, il sistema passa immediatamente allo stato di allarme indipendentemente nella situazione in cui si trovato. I rilevatori di fumo, di gas e di raggi infrarossi sono configurati in modalità 24 ore.

Modalità installazione

La modalità installazione consente di smontare o rimontare la sirena perché attivare l'interruttore antimanomissione. In quello modo non si disturbano le persone.

① Premere continuamente il pulsante [Disinserimento] sul telecomando per 3 volte: la sirena passa alla modalità di installatione dopo aver emesso un lungo segnale acustico. Ogni sensore o interruptore antimanomissione attenuato in modalità di installatione non fara suonare la sirena ma provocherà 3 segnali acustici.
Premendo il pulsante [Inserimento la sirena uscira alla modalità di installazione dopo aver emesso un lungo segnale acustico. La sirena esce dallo stato di connessioneanche se non si effettua alcuna operazione per 10 minuti.

Installazione

Completare la configurazione del systema sulla schedà a circuito stampato e passare alla modalità installazione prima di procedere all'infallazione.

①Trattenere la mascherina di posizionamento in posizione, quando applicare la livella alla mascherina per controllare e regolare la posizione.
② Inserire due viti nei fori superiori.
Montare la staffa nei forn inferiori e serrare le viti.
Strappare la mascherina di posizionamento.
Fissare la sirena alla parete, serrare la vite e verificare che la sirena sua posizionata correttamente.

Accedere allo stato di connessione attraverso il telecomando

Questa funzione consente di collegare gli accessori appena acquistati nella smontare la sirena alla parete.

Quando la sirena è in modalità di installmente, premere continuamente [Inserimento casa 15]ul telecomando per 3 volte: la sirena passa allo stato di connessione dopo aver emesso un lungo segnale acustico. La sirena uscira dallo stato di connessione se non si effettua alcuna operazione per 15 secondi.

Specifiche

Alimentazione: 12VCC,500mA

Batteria tampone:

Batteria al litio ricaricable da 3,7V - 1.800 mAh tipo 18650

Assorbimento massimo: < 350 mA

Assorbimento in standby: < 15mA

Distanza di ricezione: < 80m (in Campo aperto)

Condizioni di funzionamento:

Umidità relativa: < 80% (senza condensa)

Volume massimo sirena: 105 dB

Autonomia in standby: < 7 giorni

Frequenza radio: 433 MHz

Materiale alloggiamento esterno: PC+ ABS, ANTI-UV

Protezione IP:IP54

Dimensioni (A x L x P): 245.2 x 227.5 x 72.4 mm
