DWC102 - Sistema di allarme Chuango - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Contatto per porta/finestra senza fili
Marca	Chuango
Modello	DWC102
Alimentazione	Batteria LR6 1,5 V x 1
Consumo in standby	< 56 μA
Consumo in allarme	< 82 mA
Distanza di trasmissione	< 80 m (spazio libero)
Frequenza radio	315 MHz o 433,92 MHz (Europa: 868 MHz)
Materiale della custodia	Plastica ABS
Dimensioni (trasmettitore-ricevitore)	71 x 34 x 17,55 mm
Dimensioni (elemento magnetico)	51 x 12 x 13,5 mm
Condizioni di funzionamento	0 °C a +50 °C, umidità < 90% senza condensa
Funzioni principali	Rilevamento apertura, allarme intrusione, protezione antisabotaggio
Indicatore luminoso	Lampeggia 1 volta: intrusione; lampeggia ogni 3 s: batteria scarica
Installazione	Fissaggio con nastro adesivo bifacciale (prevedere distanziatori su porta metallica)
Sicurezza	Contatto antisabotaggio integrato
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Riparabilità	Sostituzione della batteria accessibile (LR6)

Domande frequenti - DWC102 Chuango

Come installare il contatto per porta/finestra?

Fissare il trasmettitore-ricevitore e l'elemento magnetico nelle posizioni desiderate (porta o finestra) con nastro adesivo bifacciale. Assicurarsi che i due segni triangolari siano uno di fronte all'altro e separati da meno di 1 cm. Per una porta metallica, utilizzare distanziatori.

Cosa fare se l'indicatore luminoso lampeggia ogni 3 secondi?

Significa che la batteria è quasi scarica. Sostituire la batteria il prima possibile con una batteria LR6 1,5 V.

Qual è la distanza massima di trasmissione?

La distanza di trasmissione può raggiungere 80 metri in spazio libero senza interferenze.

Quale batteria utilizzare per il DWC102?

Utilizzare una batteria LR6 (formato AA) da 1,5 V. Rimuovere la batteria esausta e inserire quella nuova rispettando la polarità.

Come collegare il contatto al pannello di controllo?

Attivare la modalità di apprendimento del pannello di controllo. Allontanare il trasmettitore-ricevitore e l'elemento magnetico di almeno 2 cm. Il pannello emette un segnale acustico per confermare il collegamento.

Cosa fare se il pannello di controllo emette due bip durante il collegamento?

Significa che il contatto è già stato collegato in precedenza. Non è necessario ripetere l'apprendimento.

L'apparecchio è adatto per porte metalliche?

Sì, ma è necessario prevedere dei distanziatori sotto il trasmettitore-ricevitore e l'elemento magnetico per evitare interferenze. Non è adatto per porte scorrevoli.

Come testare il funzionamento del contatto?

Dopo l'installazione, aprire la porta o la finestra per attivare l'allarme. L'indicatore luminoso lampeggia una volta e il pannello di controllo deve segnalare l'intrusione.

Cosa significa un singolo lampeggio dell'indicatore luminoso?

Un singolo lampeggio indica che è stata rilevata un'intrusione. Il contatto ha inviato un segnale di allarme al pannello di controllo.

L'apparecchio è resistente all'acqua?

No, l'apparecchio non è progettato per essere esposto all'acqua. Utilizzarlo solo all'interno o in un luogo asciutto, al riparo dall'umidità.

MANUALE UTENTE DWC102 Chuango

Il contatto contiene un trasmettitore e un magnete; si può montare su una porta, una finestra o qualsiasi elemento che possa essere aperto e chiuso. Quando il trasmettitore e il magnete vengono separati, il contatto invia un segnale alla centrale, la quale attiva un allarme. L'interruttore antimanomissione determina l'attivazione di un allarme in caso di sabotaggio o tentativo di smontare il contatto.

Panoramica

Indicatore LED Transmissor Magnete

Indicazione LED

Lampeggio singolo: Rilevamento di un intruso. Un lampeggio ogni tre secondi, dopo l'attivazione: Batteria scarica. Sostituire la batteria appena possibile.

Layout circuito stampato

AA 1.5V LR6 Interruttore antimanomissione

Nota: Quando si prene l'interruttore antimanomissione, il sistema attiva immediatamente un allarme.

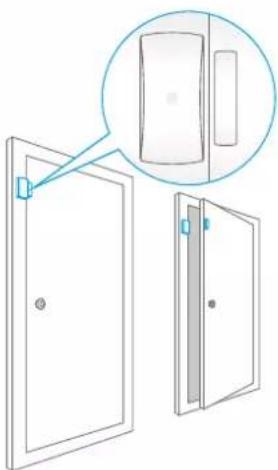

Installazione

Dopo aver confermato che il contatto per porta/finestra funziona correttamente, si può eseguire la procedura di installazione, come segue:

Fissare il trasmettitore e il magnete nelle posizioni desiderate (ad esempio su una porta o una finestra che si possa aprire e chiudere) con del nastro biadesivo.

Nota: Se il prodotto viene installato su una porta di metallo, inserire i distanziali sotto il trasmettitore e il magnete. Questo prodotto non è adatto per portoni a saracinesca. I sensore per saracinesca può essere acquistato separalamenie.

Connessione del contatto per porta/finestra

Questa procedura consente di stabilire una connessione wireless tra il contatto per porta/finestra e la centrale.

1. Verificare che i contrassegni a triangolo siano vicini tra loro, a una distanza non superiore a un centimetro.
2. La centrale passa alla modalità di connessione (per i dettagli, consultare il manuale dell'utente).
3. Separare il trasmettitore e il magnete a più di 2 cm l'uno dall'altro; la centrale emette un segnale acustico per indicare che la connessione è stata stabilita correttamente.

Nota: Se la centrale emette un segnale acustico doppio quando si esegue l'operazione appena descritta, significa che il contatto era già stato connesso in precedenza.

Specifiche

Alimentazione: DC 1.5V LR6 batterie x 1

Assorbimento in standby: < 56 μA

Assorbimento con allarme in funzione: < 82 mA

Portata di trasmissione: < 80 m (in spazio aperto, senza interferenze)

Frequenza radio: 315MHz or 433.92MHz (±75MHz)

Materiale alloggiamento esterno: Plastica ABS

ERP(dBm).MAX: -12.06

Condizioni di funzionamento:

Temperatura: 0 °C \~ +50 °C

Umidità relativa: < 90% (senza condensa)

Dimensioni del trasmettitore: 71 x 34 x 17.55 mm

Dimensioni del magnete: 51 x 12 x 13.5 mm
