DWC102 - Alarmsystem Chuango - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Tür-/Fensterkontakt
Marke	Chuango
Modell	DWC102
Stromversorgung	Batterie LR6 1,5 V x 1
Ruhestromverbrauch	< 56 μA
Alarmstromverbrauch	< 82 mA
Übertragungsreichweite	< 80 m (freies Feld)
Funkfrequenz	315 MHz oder 433,92 MHz (Europa: 868 MHz)
Gehäusematerial	ABS-Kunststoff
Abmessungen (Sender/Empfänger)	71 x 34 x 17,55 mm
Abmessungen (Magnetteil)	51 x 12 x 13,5 mm
Betriebsbedingungen	0 °C bis +50 °C, Luftfeuchtigkeit < 90 % ohne Kondensation
Hauptfunktionen	Öffnungserkennung, Einbruchalarm, Sabotageschutz
LED-Anzeige	Einmaliges Blinken: Einbruch; Blinken alle 3 s: Batterie schwach
Installation	Befestigung mit doppelseitigem Klebeband (bei Metalltür Abstandshalter verwenden)
Sicherheit	Integrierter Sabotageschalter
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Reparierbarkeit	Zugänglicher Batteriewechsel (LR6)

Häufig gestellte Fragen - DWC102 Chuango

Wie installiere ich den Tür-/Fensterkontakt?

Befestigen Sie den Sender und das Magnetteil mit doppelseitigem Klebeband an den gewünschten Stellen (Tür oder Fenster). Achten Sie darauf, dass die beiden Dreiecksmarkierungen gegenüberliegen und weniger als 1 cm voneinander entfernt sind. Verwenden Sie bei einer Metalltür Abstandshalter.

Was tun, wenn die LED alle 3 Sekunden blinkt?

Das bedeutet, dass die Batterie fast leer ist. Ersetzen Sie die Batterie so schnell wie möglich durch eine LR6 1,5 V Batterie.

Was ist die maximale Übertragungsreichweite?

Die Übertragungsreichweite kann 80 Meter im freien Feld ohne Störungen betragen.

Welche Batterie wird für den DWC102 verwendet?

Verwenden Sie eine LR6 (AA) Batterie mit 1,5 V. Entfernen Sie die alte Batterie und setzen Sie die neue unter Beachtung der Polarität ein.

Wie verbinde ich den Kontakt mit der Zentrale?

Aktivieren Sie den Anlernmodus der Zentrale. Entfernen Sie Sender und Magnetteil mindestens 2 cm voneinander. Die Zentrale gibt einen Bestätigungston aus.

Was tun, wenn die Zentrale beim Verbinden zwei Signaltöne ausgibt?

Das bedeutet, dass der Kontakt bereits zuvor angelernt wurde. Ein erneutes Anlernen ist nicht erforderlich.

Ist das Gerät für Metalltüren geeignet?

Ja, aber es müssen Abstandshalter unter dem Sender und dem Magnetteil verwendet werden, um Störungen zu vermeiden. Nicht geeignet für Rollläden.

Wie teste ich die Funktion des Kontakts?

Öffnen Sie nach der Installation die Tür oder das Fenster, um den Alarm auszulösen. Die LED blinkt einmal und die Zentrale sollte den Einbruch melden.

Was bedeutet ein einmaliges Blinken der LED?

Ein einmaliges Blinken zeigt an, dass ein Einbruch erkannt wurde. Der Kontakt hat ein Alarmsignal an die Zentrale gesendet.

Ist das Gerät wasserdicht?

Nein, das Gerät ist nicht für den Kontakt mit Wasser ausgelegt. Verwenden Sie es nur im Innenbereich oder an einem trockenen, vor Feuchtigkeit geschützten Ort.

BEDIENUNGSANLEITUNG DWC102 Chuango

Der Melder enthält einen Sender und einen Magnet, die an Tür, Fenster oder ein beliebiges Objekt montiert werden können, das geöffnet oder geschlossen werden kann. Wenn der Sender und Magnet voneinander getrennt sind, sendet der Melder ein Signal an das Bedienfeld und das Bedienfeld löst einen Alarm aus. Der Sabotagekontakt stellt sicher, dass beim Versuch, den Kontakt zu demontieren, ein Alarm ausgelöst wird.

Übersicht

LED-Anzeige Sender Magnet

DE DE

LED-Anzeige

Einmaliges Blinken: Eindringling wird erkannt.

Einmaliges Blinken alle 3 Sekunden nach Auslösung: Schwache

Batterien. Ersetzen Sie die Batterie so bald wie möglich.

PCB-Layout

AA 1.5V LR6 Sabotagekontakt

Hinweis: Wenn der Sabotagekontakt gedrückt wird, löst das System sofort Alarm aus.

Anschließen des Tür-/Fensterkontakts

Das Anschließen des Tür-/Fenstermelder besteht aus dem Aufbau einer drahtlosen Verbindung mit dem Bedienfeld.

1. Stellen Sie sicher, dass das Dreieckssymbol nahe beieinander und innerhalb des Bereichs von 1 cm ist.
2. Das Bedienfeld tritt in den Verbindungszustand (Einzelheiten finden Sie in der zugehörigen Bedienungsanleitung).
3. Trennen Sie Sender und Magnet mehr als 2 cm voneinander; das Bedienfeld gibt einen einmaligen Signalton aus, der auf die erfolgreiche Verbindung hinweist.

Hinweis: Wenn das Bedienfeld nach der oben beschriebenen Aktion zwei Signaltöne ausglot, bedeutet das, dass der Kontakt zuvor schon angeschlossen wurde.

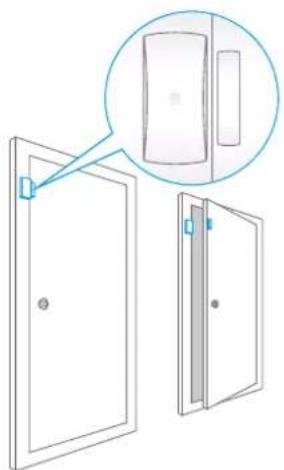

Installation

Nach der Bestätigung, dass der Tür-/Fenstermelder einwandfrei funktioniert, können Sie die folgenden Installationsschritte ausführen:

Befestigen Sie Sender und Magnet an den gewünschten Stellen (z. B. Tür oder Fenster zum Öffnen und Schließen) mit doppelseitigem Klebeband.

Hinweis: Wenn das Produkt auf einer Metalltür montiert wird, platzieren Sie Abstandshalter unter Sender und Magnet. Dieses Produkt ist nicht geeignet für Türen mit Rolladen, erwerben Sie bitte einen entsprechenden Sensor für Türen mit Rolladen.

Übertragungsdistanz: < 80 m (offener Bereich/keine Störungen)

Funkfrequenz: 315MHz or 433.92MHz (±75MHz)

Gehäusematerial: ABS-Kunststoff

ERP(dBm).MAX: -12.06

Betriebszustand:

Temperatur: 0 °C - +50 °C

Relative Luftfeuchtigkeit: < 90 % (nicht-kondensierend)

Abmessungen des Senders: 71 x 34 x 17.55 mm

Abmessungen des Magneten: 51 x 12 x 13.5 mm
