AID420 - Alarmsystem Chuango - Kostenlose Bedienungsanleitung

Produkttyp	4-Strahl-Infrarot-Bewegungsmelder
Marke	Chuango
Modell	AID420
Abmessungen	42 x 47 x 612 mm
Gewicht	In der Anleitung nicht angegeben (Schätzung ~500 g mit Batterien)
Stromversorgung	5 CR123A-Batterien (3 V): 2 für Sender, 3 für Empfänger
Standby-Betriebsdauer	3 Jahre
Standby-Stromverbrauch	Sender < 0,03 mA; Empfänger < 0,08 mA
Alarmstromverbrauch	16 mA
Erfassungsbereich	max. 6 m
Schutzart	IP66
Funkfrequenz	433 MHz
Max. Sendeleistung (ERP)	-7,44 dBm
Übertragungsreichweite	< 80 m im freien Gelände
Gehäusematerial	UV-beständiges Polycarbonat
Anzahl der Strahlen	4 Infrarotstrahlen
Zonentypen	24h, Normal, Zuhause (einstellbar)
Einstellbare Alarmdauer	0,3 s / 0,6 s / 0,9 s / 1,2 s
Schwachbatterieanzeige	Blinkt alle 3 Sekunden
Packungsinhalt	5 CR123A-Batterien, 1 Beutel mit Schrauben, 1 Bedienungsanleitung
Wartung	Strahlenstäbe alle 3 Monate mit einem feuchten Tuch abwischen
Betriebstemperatur	Nicht angegeben (Schätzung -10°C bis 50°C typisch)
Installation	Wandmontage mit Schrauben, Ausrichtung von Sender/Empfänger erforderlich

Häufig gestellte Fragen - AID420 Chuango

Wie kopple ich den AID420-Detektor mit einer Chuango-Zentrale?

Stellen Sie die elektronischen Platinen von Sender und Empfänger einander gegenüber in die gleiche Richtung. Versetzen Sie die Zentrale in den Kopplungsmodus und blockieren Sie mindestens 2 Strahlen für die eingestellte Dauer. Ein Piepton bestätigt die erfolgreiche Kopplung.

Welche Batterietypen verwenden und wie einsetzen?

Verwenden Sie 5 CR123A-Batterien (3 V). Entfernen Sie die Installationskappen, legen Sie die elektronischen Platinen frei und setzen Sie die Batterien unter Beachtung der Polarität '+' und '-' ein: 2 Batterien für den Sender, 3 für den Empfänger.

Wie stelle ich die Alarmdauer ein?

Am Empfänger verwenden Sie die Schalter Nr. 4 und 5 des Schalters für Zonenmodus und Alarmdauereinstellung. Vier mögliche Positionen: 0,3 s, 0,6 s, 0,9 s oder 1,2 s.

Was ist die maximale Erfassungsreichweite?

Die maximale Reichweite zwischen Sender und Empfänger beträgt 6 Meter. Die Funkübertragungsreichweite zur Zentrale kann im freien Gelände bis zu 80 Meter betragen.

Wie reinige ich die Strahlenstäbe?

Wischen Sie die Strahlenstäbe mindestens alle drei Monate mit einem feuchten Tuch ab. Bei Staub, Schlamm oder Schnee sofort reinigen.

Was bedeutet die blinkende LED alle 3 Sekunden?

Es ist eine Warnung vor schwachen Batterien. Ersetzen Sie die Batterien so schnell wie möglich. Wenn eine GSM/Wi-Fi-Zentrale angeschlossen ist, wird eine Benachrichtigung gesendet.

Wie installiere ich den Detektor physisch?

Befestigen Sie Sender und Empfänger auf beiden Seiten des zu sichernden Bereichs und richten Sie sie auf gleicher Höhe aus. Verwenden Sie die Wasserwaage und bohren Sie Löcher für die mitgelieferten Schrauben. Justieren Sie, bis ein akustisches Signal von 2 oder 3 Pieptönen pro Sekunde ertönt, bevor Sie endgültig befestigen.

Welche Zonenmodi sind verfügbar?

Drei Modi: 24h-Zone (ständige Alarmbereitschaft), Normalzone (Alarm im Scharf- oder Heimscharf-Modus), Zuhause-Zone (Alarm nur im Scharf-Modus). Einstellung über die Schalter Nr. 2 und 3 am Empfänger.

Ist der Detektor wasserdicht?

Ja, die Schutzart ist IP66, was den Einsatz im Freien ermöglicht. Achten Sie darauf, die wasserdichten Gummikappen nach Einstellungen wieder aufzusetzen.

Wie teste ich die ordnungsgemäße Funktion nach der Installation?

Nach Installation und Kopplung schalten Sie die Zentrale scharf. Gehen Sie zwischen Sender und Empfänger hindurch: Die Zentrale sollte einen Alarm auslösen. Andernfalls überprüfen Sie Ausrichtung und Abstand.

BEDIENUNGSANLEITUNG AID420 Chuango

Diese Vier-Strahl-Infrarotsensoren werden allgemein für die Bereichssicherung in geschlossenen Gebäuden, Geschäften und Parkhäusern verwendet. Das Produkt erfordert die Anbindung an ein Steuergerät unserer Marke. Wenn ein Eindringling den Erfassungsbereich passiert und zwei oder mehr Lichtstrahlen blockiert, senden die IR-Sensoren unverzüglich ein Warnsignal an das Steuergerät.

Packliste

Empfänger x 1

CR123A-Batterien x 5 Schraubenpackung x 1 Handbuch x 1

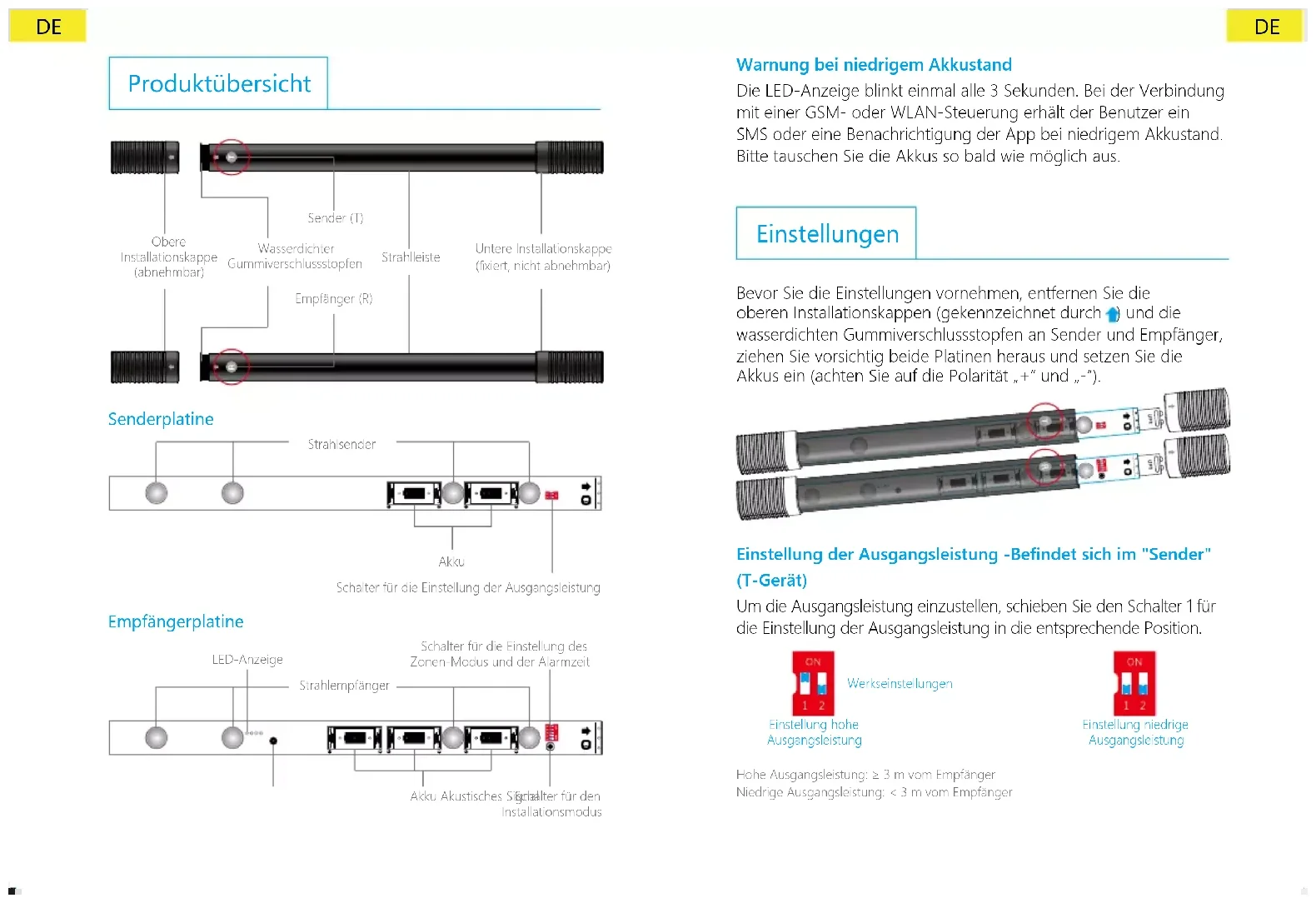

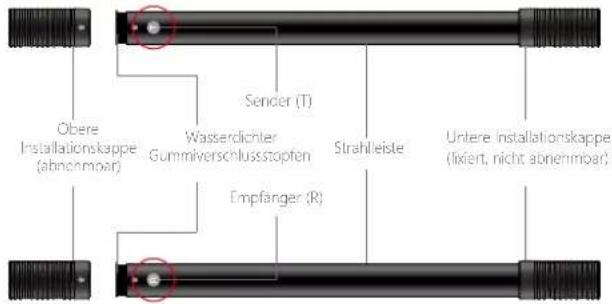

Produktübersicht

Obere Installationskappe (abnennmbar) Wasserdichter Gummiverschlusszepten Sender (T) Strahlleiste Untere Installationskappe (lixiert, nicht abnennmbar) Empfänger (R)

Senderplatine

Strahlsender Aku Schalter für die Einstellung der Ausgangsleistung

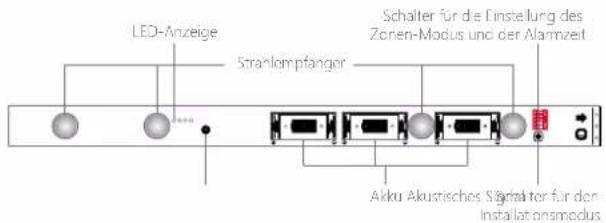

Empfängerplatine

LED-Anzeige Strahlom pfänger Schalter für die Einstellung des Zonen-Modus und der Alarmzeit Akku Akustisches Signalter für den Installationsmodus

Warnung bei niedrigem Akkustand

Die LED-Anzeige blinkt einmal alle 3 Sekunden. Bei der Verbindung mit einer GSM- oder WLAN-Steuerung erhält der Benutzer ein SMS oder eine Benachrichtigung der App bei niedrigem Akkustand. Bitte tauschen Sie die Akkus so bald wie möglich aus.

Einstellungen

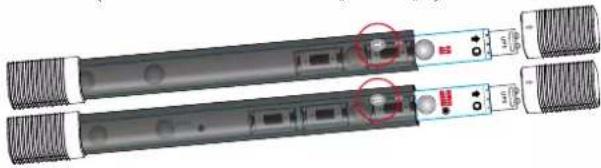

Bevor Sie die Einstellungen vornehmen, entfernen Sie die oberen Installationskappen (gekennzeichnet durch 📄) und die wasserdichten Gummiverschlussstopfen an Sender und Empfänger, ziehen Sie vorsichtig beide Platinen heraus und setzen Sie die Akkus ein (achten Sie auf die Polarität „+“ und „-“).

Einstellung der Ausgangsleistung -Befindet sich im "Sender" (T-Gerät)

Um die Ausgangsleistung einzustellen, schieben Sie den Schalter 1 für die Einstellung der Ausgangsleistung in die entsprechende Position.

Einstellung hohe Ausgangsleistung

Werkseinstellungen

Einstellung niedrige Ausgangsleistung

Hohe Ausgangsleistung: ≥ 3 m vom Empfänger Niedrige Ausgangsleistung < 3 m vom Empfänger

Einstellung Zonenmodus -Befindet sich im "Empfänger" (R-Gerät)

Die Arten des Zonenmodus bestimmen, ob die Steuerung den Alarm empfängt und entsprechend reagiert. Die Einstellung des Zonenmodus erfolgt durch Verschieben der Schalter 2 und 3 für die Einstellung von Zonenmodus und Alarmzeit.

24 h Zone Normalzone

(Werkseinstellungen)

Zone Zuhause Modus

24-h-Zone: Die IR-Sensoren sind unter allen Bedingungen im Alarmzustand. Beim Erfassen von Eindringlingen gibt die Steuerung unverzüglich einen Alarm aus. Das wird am besten für wichtige Bereiche verwendet, die normalerweise nicht zugänglich sind.

Zone Zuhause-Modus: Wenn die Alarmanlage scharfgeschaltet ist, sind die IR-Sensoren bereit. Beim Erfassen von Eindringlingen gibt die Steuerung unverzüglich einen Alarm aus. Wenn die Alarmanlage unscharf geschaltet oder im Zuhause-Modus ist, gibt die Steuerung keinen Alarm aus, auch wenn die IR-Sensoren ausgelöst werden. Das wird am besten für allgemeine Bereiche verwendet, die von Bewohnern und Eindringlingen gleichermaßen frequentiert werden.

Normalzone (Normale Gruppe): Wenn die Alarmanlage scharfgeschaltet oder im Zuhause-Modus ist, sind die IR-Sensoren bereit und die Steuerung gibt unverzüglich Alarm aus, wenn die Sensoren ausgelöst werden. Wenn die Alarmanlage unscharfgeschaltet ist, gibt die Steuerung keinen Alarm aus, auch wenn die Sensoren ausgelöst werden. Das wird am besten dort verwendet, wo Eindringlinge potenziell Zutritt haben, dieser aber für Bewohner beschränkt ist.

Einstellung Alarmzeit -Befindet sich im "Empfänger" (R-Gerät)

Wenn zwei oder mehr Strahlen während der voreingestellten Zeit blockiert wurden, senden die IR-Sensoren ein Alarmsignal an die Steuerung. Die Zeiteinstellung kann durch Verschieben der Schalter 4 und 5 angepasst werden.

Werkseinstellungen

Der Alarm wird ausgelöst, wenn der Lichtstrahl mehr als 0.3 Sekunden blockiert wird. Der Alarm wird ausgelöst, wenn der Lichtstrahl mehr als 0.6 Sekunden blockiert wird. Der Alarm wird ausgelöst, wenn der Lichtstrahl mehr als 0.9 Sekunden blockiert wird. Der Alarm wird ausgelöst, wenn der Lichtstrahl mehr als 1.2 Sekunden blockiert wird. Hinweis: Die einstellung der Zeit muss durch so und in Verbindung mit dem Erfassungsbereich erfolgen. Kurzer bedeutet daher nicht automatisch besser.

Verbindungsaufbau

Sobald die Einstellungen vorgenommen wurden, verbinden Sie die IR-Sensoren mit der Steuerung.

1. Stellen Sie die Sender- und Empfängerplatine einander in der gleichen Richtung gegenüber (die Markierung ↑ ist in der gleichen Richtung) und sorgen Sie dafür, dass die Strahlsender und Strahlempfänger einander gegenüber liegen.
2. Stellen Sie die Steuerung auf den Verbindungsmodus ein (siehe die entsprechende Bedienungsanleitung der Steuerung), lösen Sie die IR-Sensoren aus (blockieren Sie mindestens 2 Strahlen während der voreingestellten Zeit) und beim Ertönen eines Pieptons ist die Systemanbindung abgeschlossen.
3. Schalten Sie die Alarmanlage scharf, lösen Sie die IR-Sensoren erneut aus und wenn die Steuerung Alarm auslöst, signalisiert dies die normale Funktion der IR-Sensoren.

Installation

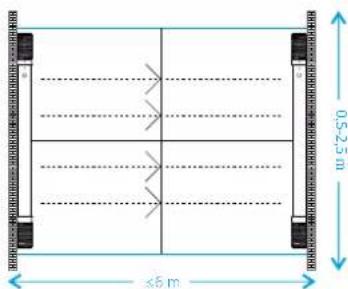

Standort wählen

1. Es wird empfohlen, die IR-Sensoren auf Türen oder Fenstern anzubringen. Der Abstand zwischen Sender und Empfänger sollte weniger als 6 Meter betragen und die Steuerung sollte das Signal der IR-Sensoren empfangen können.

0.5-2.5 m x5 m

Hinweis Sender und Emplänger sind aufeinander abzustimmen und im gleichen Abstand vom Boden anzuhringen.

1. Die IR-Sensoren nicht an folgenden Orten installieren:

① Bereiche, die für Haustiere zugänglich sind
② Staubige und schmutzige Bereiche
③ Innerhalb eines Radius von 50 cm von Strom- oder Netzwerkkabeln
④ In der Nähe von Pflanzen oder Bäumen, weil Blätter und Äste den Infrarotstrahl blockieren können

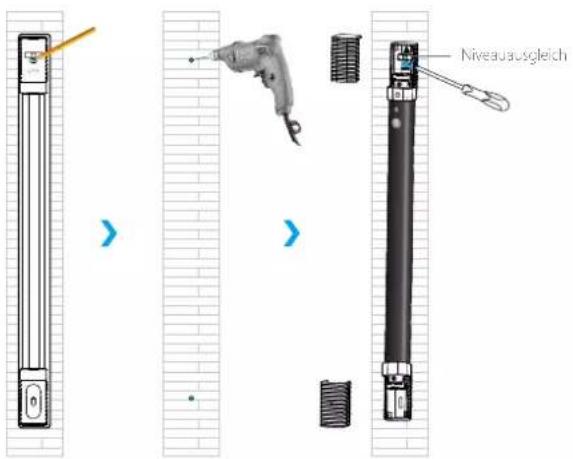

Fixierung

1. Drücken Sie auf den Schalter für den Installationsmodus der Senderplatine und platzieren Sie sie in der Strahlleiste. Stecken Sie den wasserdichten Gummistopfen ein und decken Sie die Installationskappe ab.
2. Verschieben Sie die Abdeckung der oberen Installationskappe des Senders und klappen Sie die Abdeckung der unteren Installationskappe herunter. Positionieren Sie den Sender am Zielort und stellen Sie den horizontalen und vertikalen Abstand mit dem Niveauausgleich in der oberen Installationskappe ein.
3. Markieren Sie die Schraubenbohrungen des Senders und stanzen Sie mit der Lochstanze zwei Schraublöcher, setzen Sie den Spreizbolzen ein und befestigen Sie den Sender mit den Schrauben. Decken Sie die Abdeckungen der Kappen ab.
4. Richten Sie den Empfänger auf der anderen Seite des Erfassungsbereichs ein. Sorgen Sie dafür, dass das Signalintervall hoch ist, d. h. ein Signalintervall von 2 Tönen mit 1 Sekunde Pause oder 3 Töne mit 1 Sekunde Pause. Fixieren Sie nach dem Einrichten den Empfänger wie in den Schritten 2 und 3 oben.

Signalfrequenz:

Jeder einzelne Piepton mit einem 3-Sekunden-Intervall, kein Signal Jeder einzelne Piepton mit einem 1-Sekunden-Intervall, schwaches Signal Alle zwei Pieptöne mit einem 1-Sekunden-Intervall, normales Signal Alle drei Pieptöne mit einem 1-Sekunden-Intervall, starkes Signal

DE

* Im Allgemeinen beenden die IR Sensoren den Installationsmodus automatisch nach 30 Minuten. Wenn jedoch der Emfänger ein schwaches, aber stables Signal fortwährend für die Dauer von 5 Minuten empfängt, beenden die IR-Sensoren den Installationsmodus. Wenn der Emfänger ein starkes, aber stables Signal fortwährend für die Dauer von 1 Minute empfängt, beenden die IR-Sensoren ebenfalls den Installationsmodus.

1. Wenn der Pieper stoppt, schalten Sie die Steuerung scharf. Wenn die Steuerung Alarm bei Bewegung zwischen Sender und Empfänger Alarm gibt, bedeutet das, dass die Installation erfolgreich war und das System normal funktioniert.

Niveausgleich

DE

Sicherheitshinweise

1. Dieses Produkt zielt auf die weitgehende Vermeidung von unerwünschtem Eindringen, kann dieses aber nicht zu 100 % ausschließen.
2. Bitte halten Sie sich bei der Verwendung des Produkts an die Bedienungsanleitung.
3. Wischen Sie die Strahlleisten mit einem feuchten Tuch mindestens alle 3 Monate ab. Wenn sich Staub, Schmutz oder Schnee auf den Leisten ansammeln, wischen Sie diese unverzüglich ab.

Technische Daten

Infrarotstrahl des Detektors: 4 Strahlen

Senderbatterie: 2 x CR123A 3-V-Batterie

Empfängerbatterie: 3 x CR123A 3-V-Batterie

Stand-by-Zelt: 3 Jahre

Stand-by-Stromverbrauch:

Sender < 0,03 mA;

Empfänger < 0,08 mA

Stromverbrauch im Alarmzustand: 16 mA

Maximaler Erfassungsbereich: 6 m

Schutzklasse: IP66

Funkfrequenz: 433 MHz

Drahtlose Sendedistanz: < 80 m (offener Bereich/keine Störungen)

Material Gehäuse: PC+ANTI-UV

ERP (dBm) Max: -7.44

Abmessungen: 42 x 47 x 612 mm
