Tipo de producto	Detector de intrusión infrarrojo de 4 haces
Marca	Chuango
Modelo	AID420
Dimensiones	42 x 47 x 612 mm
Peso	No especificado en el manual (estimación ~500 g con pilas)
Alimentación	5 pilas CR123A (3 V): 2 para el transmisor, 3 para el receptor
Autonomía en espera	3 años
Consumo en espera	Transmisor < 0,03 mA; Receptor < 0,08 mA
Consumo en alarma	16 mA
Alcance de detección	6 m máximo
Índice de protección	IP66
Frecuencia inalámbrica	433 MHz
Potencia ERP máx.	-7,44 dBm
Distancia de transmisión	< 80 m en zona despejada
Material de la carcasa	Policarbonato anti-UV
Número de haces	4 haces infrarrojos
Tipos de zonas	24h, normal, en casa (ajustable)
Duración de alarma ajustable	0,3 s / 0,6 s / 0,9 s / 1,2 s
Indicador de pilas bajas	Luz intermitente cada 3 segundos
Contenido del embalaje	5 pilas CR123A, 1 bolsa de tornillos, 1 manual de instrucciones
Mantenimiento	Limpiar las barras de haces con un paño húmedo cada 3 meses
Temperatura de funcionamiento	No especificada (estimación -10°C a 50°C típica)
Instalación	Fijación en pared con tornillos, alineación obligatoria transmisor/receptor

Preguntas frecuentes - AID420 Chuango

¿Cómo emparejar el detector AID420 con un panel de control Chuango?

Coloque los paneles electrónicos del transmisor y del receptor uno frente al otro en la misma dirección. Ponga el panel de control en modo de emparejamiento, luego bloquee al menos 2 haces durante el tiempo definido. Un 'bip' confirma el emparejamiento exitoso.

¿Qué tipos de pilas usar y cómo insertarlas?

Use 5 pilas CR123A (3 V). Retire las tapas de instalación, despeje los paneles electrónicos e inserte las pilas respetando la polaridad '+' y '-': 2 pilas para el transmisor, 3 para el receptor.

¿Cómo ajustar la duración de la alarma?

En el receptor, use los interruptores n.º 4 y 5 del interruptor de modo de zonas y ajuste de duración de alarma. Cuatro posiciones posibles: 0,3 s, 0,6 s, 0,9 s o 1,2 s.

¿Cuál es el alcance máximo de detección?

El alcance máximo entre el transmisor y el receptor es de 6 metros. La distancia de transmisión inalámbrica al panel de control puede alcanzar 80 metros en zona despejada.

¿Cómo limpiar las barras de haces?

Limpie las barras de haces con un paño húmedo al menos cada tres meses. En caso de polvo, barro o nieve, límpielas inmediatamente.

¿Qué significa la luz intermitente cada 3 segundos?

Es una advertencia de pilas bajas. Reemplace las pilas lo antes posible. Si está conectado a un panel GSM/Wi-Fi, se enviará una notificación.

¿Cómo instalar físicamente el detector?

Fije el transmisor y el receptor a ambos lados de la zona a asegurar, alineándolos a la misma altura. Use el nivel de burbuja y perfore agujeros para los tornillos suministrados. Ajuste hasta obtener una señal sonora de 2 o 3 pitidos por segundo antes de fijar.

¿Cuáles son los modos de zona disponibles?

Tres modos: zona 24h (alerta permanente), zona normal (alarma en modo armado o armado en casa), zona en casa (alarma solo en modo armado). Ajuste mediante los interruptores n.º 2 y 3 del receptor.

¿El detector es impermeable?

Sí, el índice de protección es IP66, lo que permite su uso en exteriores. Asegúrese de volver a colocar los tapones de goma herméticos después de los ajustes.

¿Cómo probar el correcto funcionamiento después de la instalación?

Después de la instalación y el emparejamiento, arme el panel de control. Camine entre el transmisor y el receptor: el panel debe emitir una alarma. Si no, verifique la alineación y la distancia.

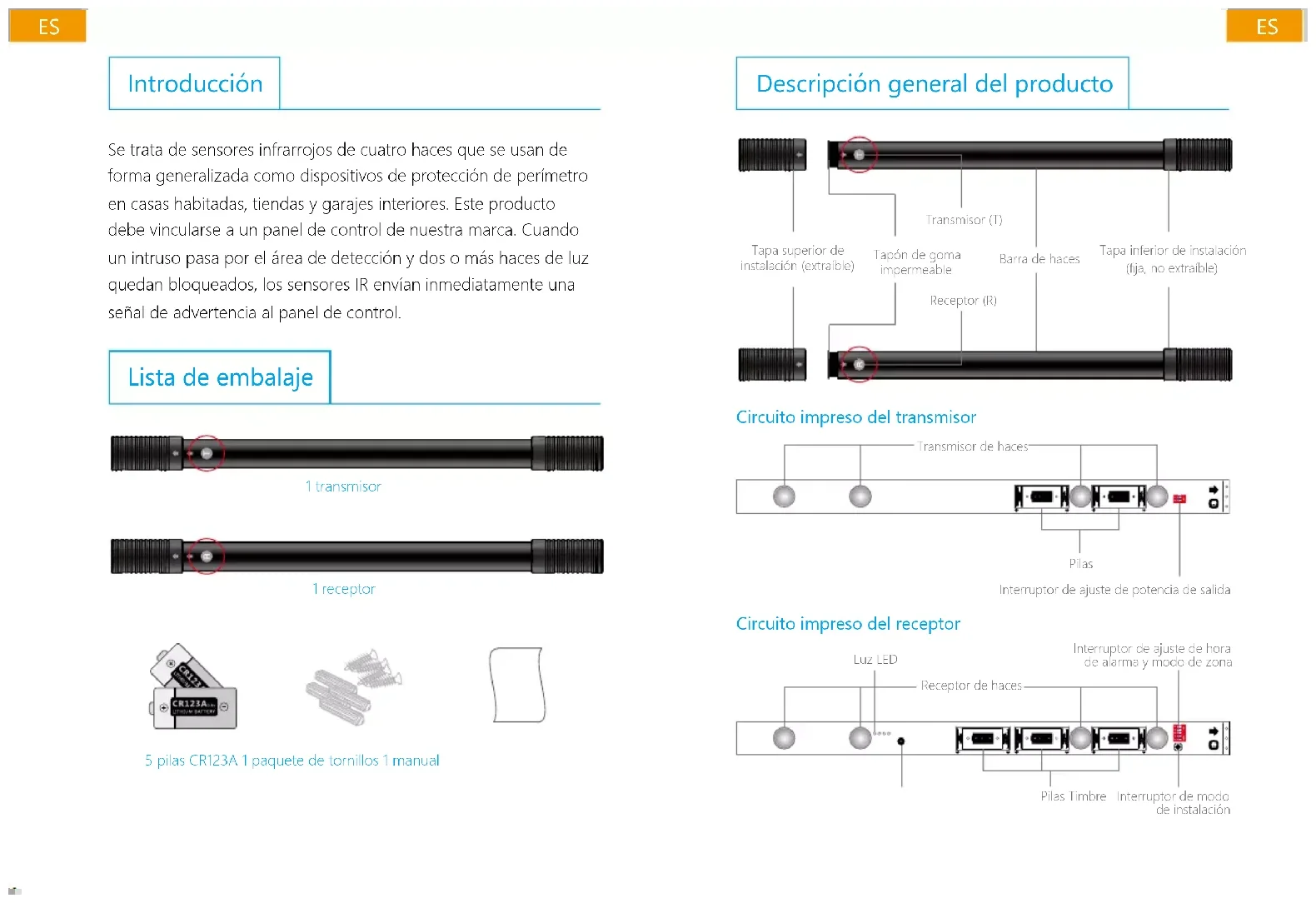

MANUAL DE USUARIO AID420 Chuango

Se trata de sensores infrarrojos de cuatro haces que se usan de forma generalizada como dispositivos de protección de perímetro en casas habitadas, tiendas y garajes interiores. Este producto debe vincularse a un panel de control de nuestra marca. Cuando un intruso pasa por el área de detección y dos o más haces de luz quedan bloqueados, los sensores IR envían inmediatamente una señal de advertencia al panel de control.

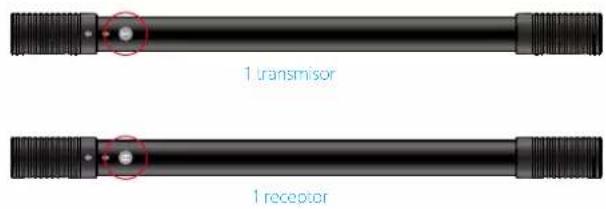

Lista de embalaje

1 transmisor 1 receptor

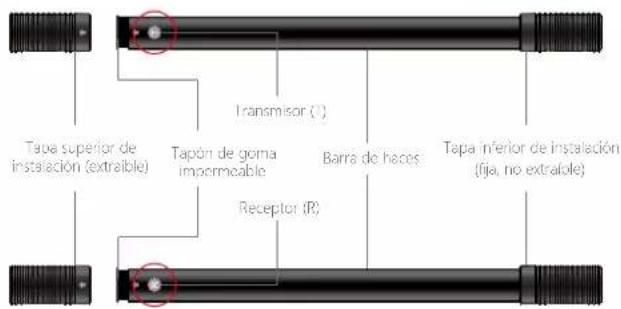

Descripción general del producto

Tapa superior de instalación (extreible) Transmisor (°) Tapón de goma impermeable Barra de haces Tapa inferior de instalación (fija, no extralable) Receptor (R)

Circuito impreso del transmisor

Transmisor de haces Pias Interruptor de ajuste de potencia de salida

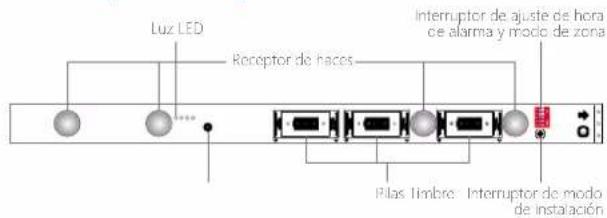

Circuito impreso del receptor

Luz LED Receptor de haces Interruptor de ajuste de hora de alarma y modo de zona Pilas Timbre Interruptor de modo de instalación

Advertencia de batería baja

La luz LED parpadea una vez cada tres segundos. Cuando se conecte a un panel de control GSM o Wi-Fi, el usuario recibirá un mensaje de texto o notificación de la aplicación con la advertencia de batería baja. Sustituya las pilas lo antes posible.

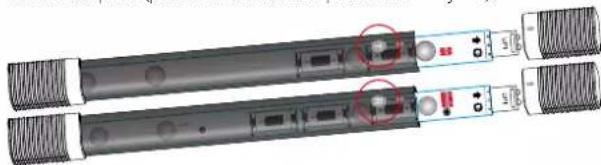

Configuración

Antes de iniciar la configuración, quite la tapa de instalación superior (con la marca y los tapones de goma impermeables del transmisor y el receptor, saque ambos circuitos impresos e inserte las pilas (preste atención a la polaridad "+" y "-").

Ajuste de la potencia de salida - Situado en el "Transmisor" (unidad T)

Para ajustar la capacidad de salida, deslice el interruptor 1 del interruptor de ajuste de potencia de salida.

Configuración
preceterminada de fábrica
Ajuste de sal da alta

Ajuste de salida baja

Ayuste de salida alta: ≥ 3 m cel receptor Ayuste de salida baja: < 3 m cel receptor

Ajuste de modo de zona - Situado en el "Receptor" (unidad R)

Los tipos de modo de zona determinan si el panel de control recibe la alarma y responde en consecuencia. Se puede ajustar el modo de zona deslizando los interruptores 2 y 3 del interruptor de ajuste de hora de alarma y modo de zona.

Zona 24H Zona normal

Zona de modo de hogar
(preceterminaco de fábrica)

Zona 24 H: Los sensores IR están en modo de alerta en todas circunstancias. Al detectar una intrusión, el panel de control activa la alarma.

Es mejor usarlo en zonas importantes a las que no se acceda habitualmente.

Zona de modo de hogar: Cuando se activa el sistema de alarma, los sensores IR están preparados para actuar. Al detectar una intrusión, el panel de control activa la alarma. Cuando el sistema de alarma está desactivado o activado en modo de hogar, el panel de control no activa la alarma aunque se disparen los sensores IR. Es mejor usarlo en zonas comunes a las que tengan acceso tanto miembros de la familia como intrusos.

Zona normal (Zona de armado): Cuando el sistema de alarma está activado o activado en modo de hogar, los sensores IR están en guardia y el panel de control activa inmediatamente la alarma si se disparan los sensores. Cuando el sistema de alarma está desactivado, el panel de control no activa la alarma aunque se disparen los sensores.

Es mejor usarlo en zonas a las que puedan acceder intrusos pero los miembros de la familia tengan acceso limitado.

Ajuste de la hora de alarma - Situado en el "Receptor" (unidad R)

Cuando dos o más haces quedan bloqueados a la hora predefinida, los sensores IR envían una señal de alarma al panel de control Se puede ajustar la hora deslizando los interruptores 4 y 5.

Configuración predeterminada de fábrica

La alarma se disparará cuando el haz de luz quede bloqueado durante 0.3 segundos. La alarma se disparará cuando el haz de luz quede bloqueado durante 0.6 segundos. La alarma se disparará cuando el haz de luz quede bloqueado durante 0.9 segundos. La alarma se disparará cuando el haz de luz quede bloqueado durante 1.2 segundos.

Nota: El ajuste de hora debe ser práctico y adecuarse a la zona de detecion: No quiere decir que CUANTO NÁS CORTO MLIOR ES.

Vinculación

Después de realizar la configuración, vincule los sensores IR al panel de control.

1. Coloque el circuito impreso del transmisor y el circuito impreso del receptor el uno enfrente del otro en la misma dirección (la marca debe estar en la misma dirección) y asegúrese de que el haz del transmisor y el haz del receptor están el uno enfrente del otro.
2. Ajuste el panel de control en modo de vinculación (aparece en el manual del usuario del panel de control correspondiente), dispare los sensores IR (bloquee al menos 2 haces durante el tiempo predeterminado) y cuando escuche un pitido, la vinculación del sistema estará completada.
3. Active el sistema de alarma y vuelva a disparar los sensores IR. Si el panel de control activa una alarma, los sensores IR funcionan con normalidad.

Instalación

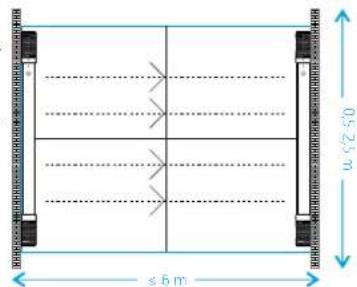

Elegir el lugar

1. Se recomienda instalar los sensores IR en puertas o ventanas. La distancia entre el transmisor y el receptor debe ser inferior a 6 metros y el panel de control puede recibir la señal de los sensores IR.

≤5 m 0.5-2.5 m

Nota: Li transmisor y el receptor deben estar alineados y a la misma distancia respecto al suelo.

1. No instale los sensores IR en los siguientes lugares:

① Zonas donde las mascotas puedan moverse libremente
② Zonas polvorientas o embarradas
③ Dentro de un radio de 50 cm respecto a cables eléctricos o de redes
④ Cerca de árboles o plantas, ya que las hojas o los troncos pueden bloquear el haz de infrarrojos

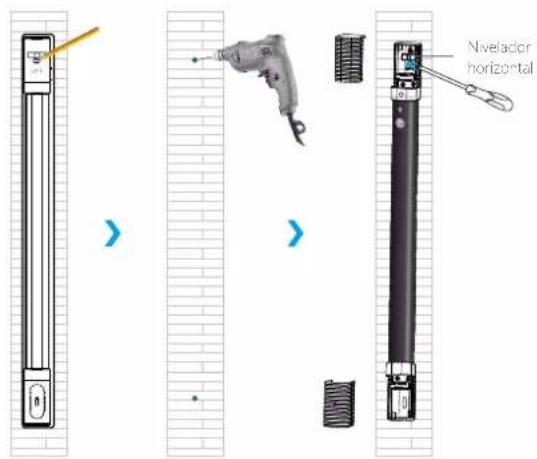

Fijación

1. Pulse el interruptor de modo de instalación en el circuito impreso del receptor y, a continuación, colóquelo en la barra de haces. Inserte el tapón de goma impermeable y cubra la tapa de instalación.
2. Deslice la cubierta de la tapa de instalación superior del transmisor y la cubierta de la tapa de instalación inferior. Coloque el transmisor en el lugar deseado y ajuste la distancia horizontal y vertical observando el nivelador horizontal de la tapa de instalación superior.
3. Marque los agujeros para tornillos del transmisor y, a continuación, use un perforador para perforar dos orificios para los tornillos. Inserte el perno de expansión y, después, fije el transmisor con los tornillos. Cubra las cubiertas de las tapas.
4. Ajuste el receptor en el otro lado de la zona de detección. Asegúrese de que el ritmo del timbre es elevado, es decir, de dos pitidos con intervalos de 1 segundo o de tres pitidos con intervalos de 1 segundo. Al terminar el ajuste, fije el receptor siguiendo los pasos 2 y 3 anteriores.

Frecuencia del Umore:

Un pitido con intervalos de 3 segundos, no hay señal

Un pitido con intervalos de 1 segundo, señal débil

Dos pítidos con intervalos de 1 segundo, señal normal

Tres pitidos con intervalos de 1 segundo, señal fuerte

*Habitualmente, los sensores IR salen automáticamente del modo de instalación al cabo de 30 minutos. Sin embargo, si el receptor recibe una señal cóbil pero estable durante 5 minutos seguidos, los sensores saldrán del modo de instalación. Cuando el receptor recibe una señal fuente y estable durante 1 minuto, los sensores IR también saldrán del modo de instalación.

1. Cuando el timbre se detenga, active el panel de control. Si suena la alarma del panel de control al caminar entre el transmisor y el receptor, la instalación se ha realizado correctamente y el sistema funciona con normalidad.

Nivelador horizontal

Precauciones

1. La finalidad de este producto es reducir las intrusiones, pero es imposible garantizar al 100% que no ocurrirá ninguna.
2. Use el producto siguiendo las instrucciones del manual de usuario.
3. Limpie las barras de haces con una toalla húmeda una vez cada 3 meses como mínimo. Si se acumula polvo, barro o nieve sobre las barras, límpielas inmediatamente.

Especificaciones

Haz infrarrojo detector: 4 haces
Pilas del transmisor: 2 pilas CR123A de 3 V
Pilas del receptor: 3 pilas CR123A de 3 V
Tiempo en espera: 3 años
Consumo de energía en modo en espera
Transmisor < 0,03 mA;
Receptor < 0,08 mA
Consumo de energía en modo de alarma: 16 mA
Distancia máxima de detección: 6 m
Impermeabilidad: IP66
Frecuencia inalámbrica: 433 MHz
Distancia de transmisión inalámbrica:
< 80 m (campo abierto/sin interferencias)
Material de la caja: PC + ANTI-UV
ERP (dBm) Max.: -7.44
Medidas: 42 x 47 x 612 mm
