Tipo di prodotto	Rivelatore di intrusione a infrarossi a 4 raggi
Marca	Chuango
Modello	AID420
Dimensioni	42 x 47 x 612 mm
Peso	Non specificato nel manuale (stima ~500 g con pile)
Alimentazione	5 pile CR123A (3 V): 2 per il trasmettitore, 3 per il ricevitore
Autonomia in standby	3 anni
Consumo in standby	Trasmettitore < 0,03 mA; Ricevitore < 0,08 mA
Consumo in allarme	16 mA
Portata di rilevamento	6 m massimo
Grado di protezione IP	IP66
Frequenza radio	433 MHz
Potenza ERP max	-7,44 dBm
Distanza di trasmissione	< 80 m in area aperta
Materiale della custodia	Policarbonato anti-UV
Numero di raggi	4 raggi infrarossi
Tipi di zona	24h, normale, domestica (regolabile)
Durata allarme regolabile	0,3 s / 0,6 s / 0,9 s / 1,2 s
Indicatore batteria scarica	Lampeggia ogni 3 secondi
Contenuto della confezione	5 pile CR123A, 1 sacchetto di viti, 1 manuale di istruzioni
Manutenzione	Pulire le barre dei raggi con un panno umido ogni 3 mesi
Temperatura di funzionamento	Non specificata (stima da -10°C a 50°C tipica)
Installazione	Fissaggio a parete con viti, allineamento obbligatorio trasmettitore/ricevitore

Domande frequenti - AID420 Chuango

Come abbinare il rilevatore AID420 con una centrale Chuango?

Posizionare i circuiti elettronici del trasmettitore e del ricevitore uno di fronte all'altro nella stessa direzione. Mettere la centrale in modalità abbinamento, quindi bloccare almeno 2 raggi per la durata definita. Un 'bip' conferma l'abbinamento riuscito.

Quali tipi di pile usare e come inserirle?

Utilizzare 5 pile CR123A (3 V). Rimuovere i tappi di installazione, sganciare i pannelli elettronici e inserire le pile rispettando la polarità '+' e '-': 2 pile per il trasmettitore, 3 per il ricevitore.

Come regolare la durata dell'allarme?

Nel ricevitore, utilizzare gli interruttori n. 4 e 5 del selettore di modalità zona e durata allarme. Quattro posizioni possibili: 0,3 s, 0,6 s, 0,9 s o 1,2 s.

Qual è la portata massima di rilevamento?

La portata massima tra trasmettitore e ricevitore è di 6 metri. La distanza di trasmissione wireless verso la centrale può raggiungere 80 metri in area aperta.

Come pulire le barre dei raggi?

Pulire le barre dei raggi con un panno umido almeno ogni tre mesi. In caso di polvere, fango o neve, pulire immediatamente.

Cosa significa il LED che lampeggia ogni 3 secondi?

È un avviso di batteria scarica. Sostituire le pile il prima possibile. Se collegato a una centrale GSM/Wi-Fi, verrà inviata una notifica.

Come installare fisicamente il rilevatore?

Fissare trasmettitore e ricevitore ai lati opposti dell'area da proteggere, allineandoli alla stessa altezza. Utilizzare la livella a bolla e forare per le viti in dotazione. Regolare fino a ottenere un segnale acustico di 2 o 3 bip al secondo prima di fissare.

Quali sono le modalità di zona disponibili?

Tre modalità: zona 24h (allarme permanente), zona normale (allarme in modalità armato o armato in casa), zona domestica (allarme solo in modalità armato). Impostare tramite gli interruttori n. 2 e 3 del ricevitore.

Il rilevatore è impermeabile?

Sì, il grado di protezione è IP66, che consente l'uso all'aperto. Assicurarsi di reinserire correttamente i tappi di gomma stagni dopo le regolazioni.

Come testare il corretto funzionamento dopo l'installazione?

Dopo l'installazione e l'abbinamento, armare la centrale. Camminare tra trasmettitore e ricevitore: la centrale deve emettere un allarme. In caso contrario, verificare l'allineamento e la distanza.

MANUALE UTENTE AID420 Chuango

Sensori a infrarossi a quattro raggi, ampliamente utilizzati come dispositivo di sorveglianza perimetrale in abitazioni recintate, negozi e garage interni. Il prodotto deve essere associato a un pannello di controllo di marchio della Società. Quando un intruso attraversa l'area di rilevamento, agganciando due o più raggi, i sensori IR inviano immediatamente un segnale di allarme al pannello di controllo.

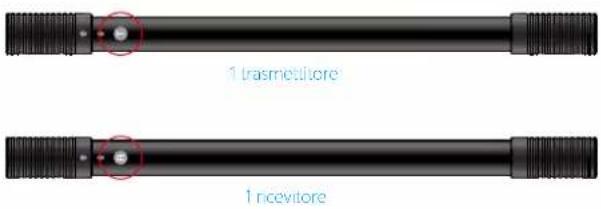

Contenuto della confezione

1 trasmetilore 1 ricevitore

5 batterie CR123A 1 pacchetto viti 1 manuale

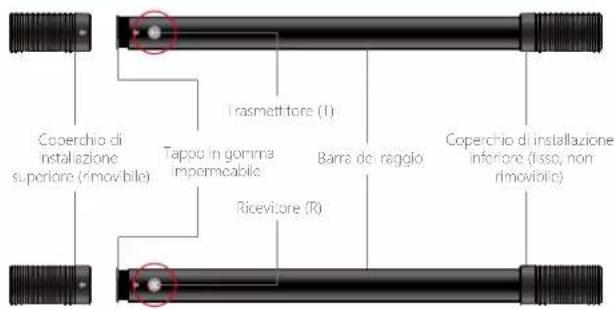

Panoramica del prodotto

Coperchio di installazione superiore (rromovibile) Tappou in gomma impermeabile. I rasmettore (1) Barra del raggio Riceviore (R) Coperchio di installazione inferiore (risso, non rimovibile)

Scheda del circuito del trasmettitore

Trasmeltore del raggio Batteria Interruttore di impostazione uscita di alimentazione

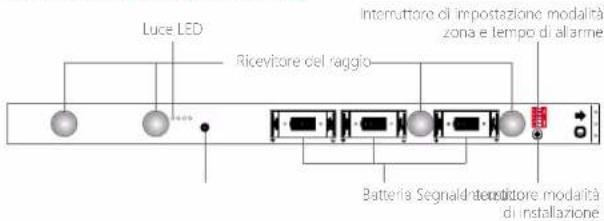

Scheda del circuito del ricevitore

Luce LED Ricevitore del raggio Interruttore di impostazione modalità zona e tempo di allarme Batteria Segna interditore modalità di installazione

Indicatore batteria in esaurimento

La luce LED lampeggia una volta ogni tre secondi. Se il prodotto è connesso a un pannello di controllo GSM o Wi-Fi, l'utente riceve un SMS o una notifica push della app con l'avviso di batteria in esaurimento. Sostituire le batterie il prima possibile.

Impostazioni

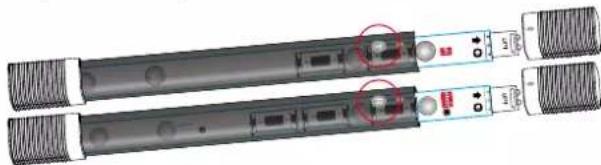

Prima di regolare le impostazioni, rimuovere i coperchi di installazione superiori (contrassegnati con e i tappi in gomma impermeabili di trasmettitore e ricevitore, estrarre delicatamente ambo le schede del circuito e inserire le batterie (fare attenzione alla polarità "+" e "-").

Impostazione dell'uscita di alimentazione -Situato nel "Trasmettitore" (unità T)

Per impostare la capacità di uscita, far scorrere il cursore 1 dell'interruttore di impostazione di uscita di alimentazione.

Impostazione uscita elevata

Impostazione predefinita di fabbrica

Impostazione uscita ricotta

Impostazione uscita elevata: ≥ 3 m dal ricevitore Impostazione uscita ridotta: < 3 m dal ricevitore

Impostazione modalità zona - Situato nel "Ricevitore" (unità R)

I tipi di modalità zona determinano il modo in cui il pannello di controllo riceve l'allarme e risponde di conseguenza. L'impostazione della modalità di zona può essere regolata facendo scorrere i cursori 2 e 3 dell'interruttore di impostazione di modalità zona e tempo di allarme.

Zone a 24 ore

nale (impostazione predefinta di fabbrica)

Zone modalità In casa

Zona a 24 ore: i sensori IR si trovano in modalità allarme in tutte le circostanze. Al rilevamento di un'intrusione, il pannello di controllo genera immediatamente un allarme.

È l'opzione migliore per aree critiche solitamente prive di accessi.

Zona modalità In casa: quando il sistema di allarme è attivato, i sensori IR sono in allerta. Al rilevamento di un'intrusione, il pannello di controllo genera immediatamente un allarme. Quando il sistema di allarme è disattivato o attivato in modalità in casa, il pannello di controllo non genera allarmi anche quando i sensori IR vengono innescati.

È l'opzione migliore per aree comuni, in cui si verifica l'accesso sia di familiari che di intrusi.

Zona normale: quando il sistema di allarme è attivato o attivato in modalità in casa, i sensori IR sono in allerta e, al loro innesco, il pannello di controllo genera immediatamente un allarme. Quando il sistema di allarme è disattivato, il pannello di controllo non genera l'allarme anche quando i sensori vengono innescati.

È l'opzione migliore per le aree in cui potrebbe verificarsi l'accesso di intrusi ma nelle quali i familiari hanno accesso limitato.

Impostazione tempo di allarme - Situato nel "Ricevitore" (unità R)

Quando due o più raggi vengono agganciati per un periodo di tempo preimpostato, i sensori IR inviano un segnale di allarme al pannello di controllo. L'impostazione del tempo può essere regolata facendo scorrere gli interruttori 4 e 5.

Impostazione predefinita di fabbrica

L'allarme viene innescato quando i raggi sono agganciati per 0,3 secondi. L'allarme viene innescato quando i raggi sono agganciati per 0,6 secondi. L'allarme viene innescato quando i raggi sono agganciati per 0,9 secondi. L'allarme viene innescato quando i raggi sono agganciati per 1,2 secondi

Nota: l'impostazione del tempo deve essere esegu to in maniera pratica e in base all'area di rilevamento. Pertario, non sempre MINORE è MIGLIORE.

Associazione

Terminate le impostazioni, associare i sensori IR al pannello di controllo.

1. Posizionare la scheda del circuito del trasmettitore di fronte a quella del ricevitore, entrambe rivolte nella stessa direzione (il contrassegno ↑ deve trovarsi nella stessa direzione) e assicurarsi che il trasmettitore e il ricevitore del raggio siano rivolti l'uno verso l'altro.
2. Impostare il pannello di controllo in modalità di associazione (consultare la sezione corrispondente del manuale utente del pannello di controllo), innescare i sensori IR (agganciare almeno 2 raggi per un periodo di tempo almeno pari a quello preimpostato) e, quando viene emesso un segnale acustico, l'associazione del sistema è completata.
3. Attivare il sistema di allarme, innescare nuovamente i sensori IR e, se il pannello di controllo genera un allarme, i sensori IR funzionano correttamente.

Installazione

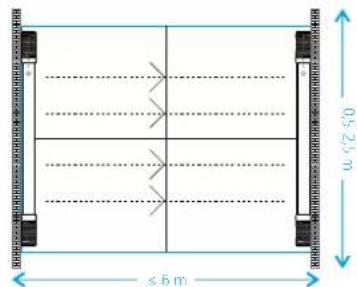

Scelta della posizione

1. Si suggerisce di installare i sensori IR su porte o finestre. La distanza fra trasmettitore e ricevitore deve essere inferiore a 6 metri per consentire al pannello di controllo di ricevere il segnale dai sensori IR.

0.5-2.5 m ≤ 5 m

Nola: trasmettlore e ricevlore devono essere allineati, l'uno con l'altro e manterere la stessa distanza dal terreno.

1. Non installare i sensori IR nelle seguenti aree:

① Aree in cui sono presenti animali domestici
② Aree polverose e fangose
③ Entro un raggio di 50 cm da cavi di alimentazione o di rete
④ Vicino ad alberi o piante: foglie o rami potrebbero ostruire il raggio a infrarossi

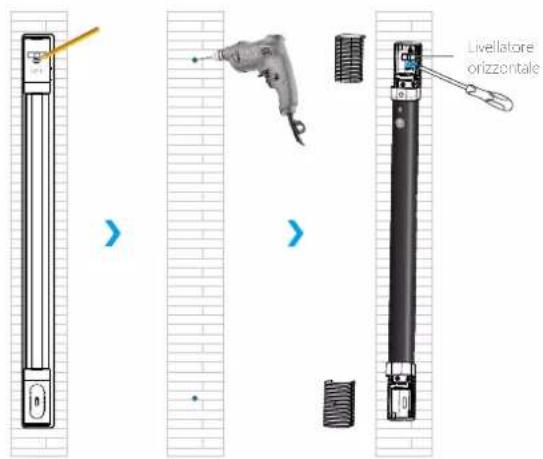

Fissaggio

1. Premere l'interruttore della modalità installazione sulla scheda del circuito del ricevitore, quindi inserire all'interno della barra del raggio. Inserire il tappo in gomma impermeabile e coprire il coperchio di installazione.
2. Far scorrere i coperchi di installazione superiore e inferiore del trasmettitore. Collocare il trasmettitore nella posizione designata e regolare la distanza orizzontale e verticale osservando il livellatore orizzontale nel coperchio di installazione superiore.
3. Contrassegnare i fori per le viti del trasmettitore, quindi utilizzare un trapano per praticare due fori, inserire il tassello a espansione e fissare il trasmettitore con le viti. Coprire le estremità dei coperchi.
4. Regolare il ricevitore nel lato opposto dell'area di rilevamento. Assicurarsi che la frequenza del segnale acustico sia elevata, ovvero che il segnale acustico sia emesso due volte in un secondo o tre volte in un secondo. Terminata la regolazione, fissare il ricevitore ripetendo i punti 2 e 3 descritti sopra.

Frecuencia del segnale acustico:

Un segnale acustico ogni tre secondi; segnale assente

Un segnale acustico al secondo: segnale debole

Due segnali acustici al secondo; segna e normale

Tre segnali acustici al secondo; segnale forte

*Generamente, i sensori IR escono automaticamente dalla modalità di installazione dopo 30 minuti. Tuttavia, quando il ricevitore riceve un segnale debole ma stabile interrodamente per 5 minuti, i sensori IR escono dalla modalità di installazione. Quando il ricevitore riceve un segnale forte e stabile interrottamente per 1 minuto, i sensori IR escono parimenti dalla modalità di installazione.

1. Quando il segnale acustico si ferma, attivare il pannello di controllo. Se il pannello di controllo genera un allarme quando si attraversa l'area compresa fra trasmettitore e ricevitore, l'installazione è stata eseguita correttamente e il sistema funziona regolarmente.

Livellatore orizzontale

IT

Precauzioni

1. Il prodotto è progettato per ridurre le intrusioni, ma non può garantire una protezione dalle stesse del 100%.
2. Utilizzare il prodotto seguendo le istruzioni contenute nel manuale utente.
3. Pulire la barre del raggi con un panno bagnato con frequenza almeno trimestrale. Qualora polvere, sporco, fango o cumuli di neve coprano le barre, pulire immediatamente.

Specifiche tecniche

Raggio a infrarossi del rilevatore: 4 raggi
Batteria del trasmettitore: 2 batterie CR123A da 3 V
Batteria del ricevitore: 3 batterie CR123A da 3 V
Tempo di standby: 3 anni
Consumo energetico in modalità standby:
Trasmettitore < 0,03 mA;
Ricevitore < 0,08 mA
Consumo energetico in modalità allarme: 16 mA
Raggio di rilevamento massimo: 6 m
Classificazione impermeabilità: IP66
Frequenza wireless: 433 MHz
Distanza di trasmissione wireless
< 80 m (area aperta/senza interferenza)
Materiale involucro: PC+ANTI-UV
ERP (dBm) Max: -7.44
Dimensioni: 42 x 47 x 612 mm
