Tipo di prodotto	Rilevatore di movimento infrarosso passivo (PIR)
Marca	Chuango
Modello	PIR-910
Dimensioni (L x l x H)	108 x 52 x 36,8 mm
Dimensioni del supporto	52 x 30 x 26,5 mm
Alimentazione	3 V CC (2 batterie AA 1,5 V LR6)
Portata di rilevamento	8 m (frontale)
Angolo di rilevamento	110°
Immunità agli animali domestici	Fino a 25 kg
Distanza di trasmissione	< 80 m (spazio aperto)
Frequenza radio	433 MHz (868 MHz per l'Europa)
Materiale della custodia	Plastica ABS
Temperatura di funzionamento	0 °C a 50 °C
Umidità relativa	< 80 % (senza condensa)
Consumo statico	< 18 μA
Consumo in allarme	< 12 mA
Funzione antisabotaggio	Sì (contatto antisabotaggio)
Indicatore di stato	LED lampeggiante (autotest, intrusione, risparmio energetico, batteria scarica)
Altezza di installazione consigliata	2,2 m dal pavimento
Numero di batterie	2 batterie AA 1,5 V LR6

Domande frequenti - PIR-910 Chuango

Come installare il rilevatore di movimento PIR-910 ?

Installalo a un'altezza di 2,2 m dal pavimento, preferibilmente in un angolo di muro. Usa l'adesivo 3M fornito o il supporto con viti. Evita di posizionarlo di fronte a una finestra o vicino a fonti di calore.

Come abbinare il rilevatore alla centrale di controllo ?

Metti la centrale in modalità abbinamento, quindi premi due volte il pulsante di test sul retro del rilevatore. La centrale emetterà un bip per confermare.

Perché il rilevatore attiva falsi allarmi ?

I falsi allarmi possono essere causati da animali di peso inferiore a 25 kg o da fonti di calore. Assicurati che il rilevatore sia installato verticalmente per attivare l'immunità agli animali.

Come testare il corretto funzionamento del rilevatore ?

Armare il sistema di allarme, quindi premere il pulsante di test finché non si attiva un allarme. L'indicatore LED lampeggia durante il rilevamento.

Cosa significa il lampeggio dell'indicatore LED ?

Lampeggio continuo: autotest; una volta: intrusione; due volte: fine della modalità test; una volta ogni 3 secondi: batteria scarica.

Qual è la portata massima di rilevamento ?

La portata frontale è di 8 m con un angolo di 110°.

Quanto durano le batterie ?

Il consumo statico è molto basso (< 18 μA), il che garantisce una lunga durata delle batterie, ma dipende dall'uso. Sostituisci le batterie non appena la spia lampeggia ogni 3 secondi.

È possibile utilizzare questo rilevatore con sistemi di allarme Wi-Fi o GSM ?

Sì, è compatibile con i sistemi di allarme Wi-Fi o GSM Chuango. Invia un avviso SMS o un messaggio diretto in caso di intrusione o batteria scarica.

Come pulire il rilevatore ?

Utilizza un panno asciutto e morbido. Non toccare la superficie del sensore infrarosso e mantenerla pulita.

Cosa fare se il rilevatore non si abbina ?

Verificare che la centrale sia in modalità abbinamento. Se vengono emessi due bip, il rilevatore è già abbinato. Reimposta il rilevatore rimuovendo e reinserendo le batterie.

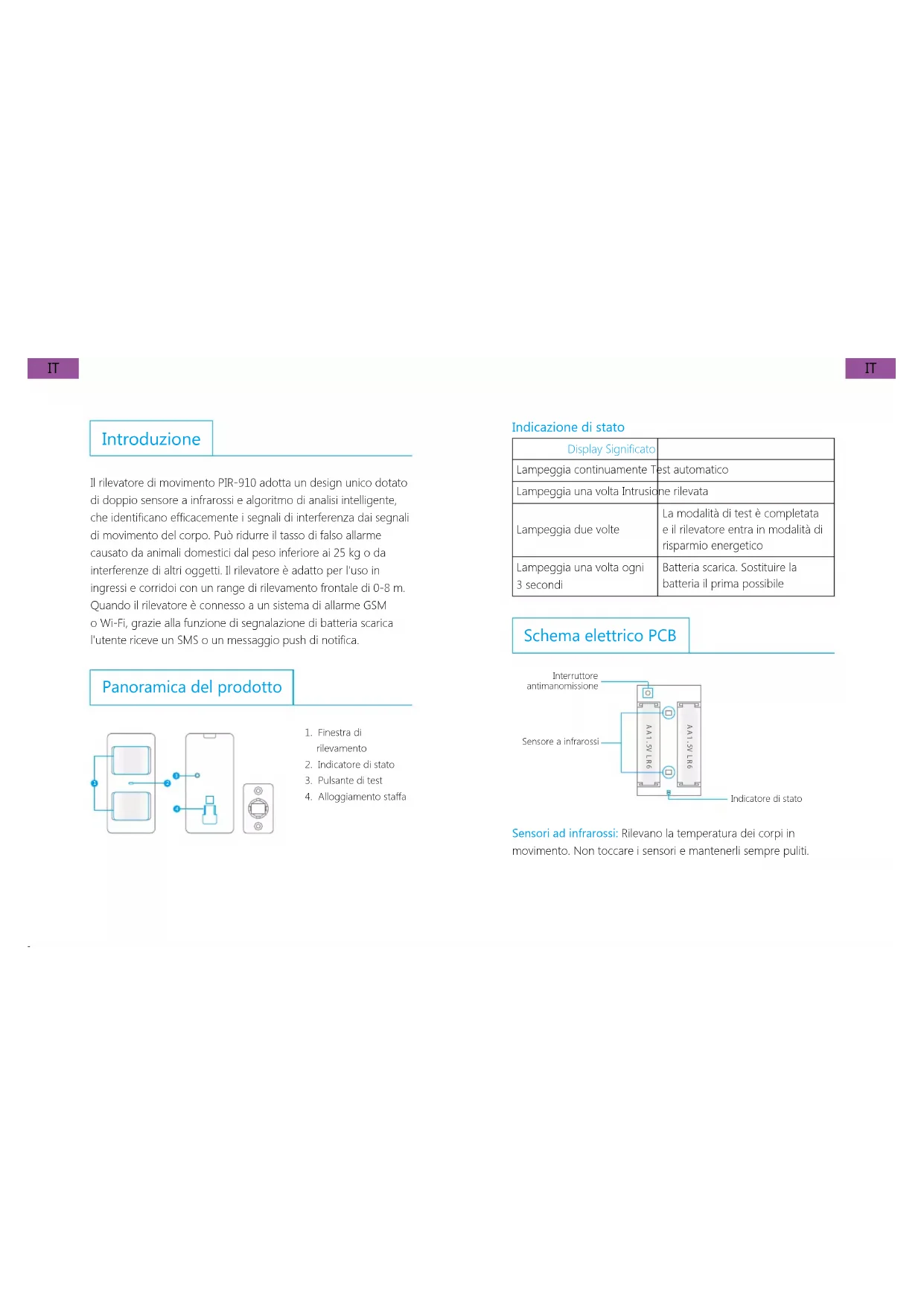

MANUALE UTENTE PIR-910 Chuango

Il rilevatore di movimento PIR-910 adotta un design unico dotato di doppio sensore a infrarossi e algoritmo di analisi intelligente, che identificano efficacemente i segnali di interferenza dai segnali di movimento del corpo. Può ridurre il tasso di falso allarme causato da animali domestici dal peso inferiore ai 25 kg o da interferenze di altri oggetti. Il rilevatore è adatto per l'uso in ingressi e corridoi con un range di rilevamento frontale di 0-8 m. Quando il rilevatore è connesso a un sistema di allarme GSM o Wi-Fi, grazie alla funzione di segnalazione di batteria scarica l'utente riceve un SMS o un messaggio push di notifica.

Panoramica del prodotto

1. Finestra di rilevamento
2. Indicatore di stato
3. Pulsante di test
4. Alloggiamento staffa

Indicazione di stato

Display Significato
Lampeggia continuamente Test automatico
Lampeggia una volta Intrusione rilevata
Lampeggia due volte	La modalità di test è completata e il rilevatore entra in modalità di risparmio energetico
Lampeggia una volta ogni 3 secondi	Batteria scarica. Sostituire la batteria il prima possibile

Schema elettrico PCB

Interruttore antimanomissione Sensore a infrarossi AA1.5V LR6 AA1.5V LR6 Indicatore di stato

Sensori ad infrarossi: Rilevano la temperatura dei corpi in movimento. Non toccare i sensori e mantenerli sempre puliti.

Pulsante antimanomissione (Tamper): Quando l'involucro del rilevatore viene aperto, il pulsante antimanomissione interviene, consentendo al sensore di inviare alla centrale un allarme di manomissione.

Portata di rilevamento

11° Vista dall'alto 0m 3m 5m 8m 2m 0m Vista laterale

Illustrazione della funzione di immunità per animali domestici

23m 1m 2m

1.25m

IMPORTANTE: Per il sensore Pet Immune, NON regolare l'alzo. Mantenere il sensore parallelo alla parete di fissaggio per poter lavorare correttamente e non generare allarme in presenza di animali domestici

Modalità operativa

Modalità test

Premere il pulsante di test. Il rilevatore entra in modalità di test ed esegue un rilevamento ogni 10 secondi. Dopo 3 minuti, l'indicatore di stato lampeggia due volte e il rilevatore passa in modalità di risparmio energetico.

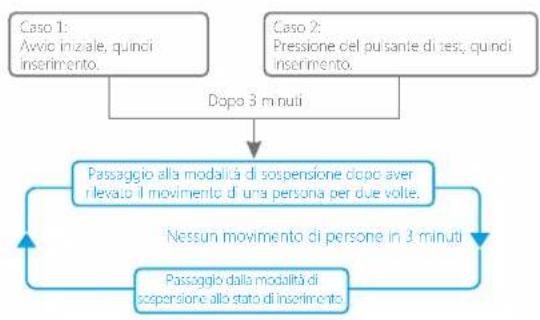

Modalità di risparmio energetico

Se rileva movimenti per due volte in 3 minuti, il rilevatore di movimento PIR passa automaticamente in stato di inattività. In caso di mancato rilevamento di movimento nei 3 minuti successivi, passa dallo stato di inattività a quello di inserimento. Durante i 3 minuti, il rilevatore non è attivo e non invia segnali al pannello di controllo. Se rileva un movimento entro 3 minuti, la durata della modalità di risparmio energetico viene prolungata.

Associazione al pannello di controllo

Il pannello di controllo entra in stato di associazione

Attivare lo stato di associazione del pannello di controllo.

Premere il pulsante di test

Premere due volte il pulsante di test sul retro del rilevatore. Il pannello di controllo emette un segnale acustico per indicare l'avvenuta associazione.

Nota: Al termine della procedura, l'emissione di un doppio segnale acustico indicherebbe che il sensore è già associato al pannello.

Test

In questo modo si controlla se il rilevatore di movimento PIR può funzionare correttamente o meno.

① Inserimento del sistema

Assicurarsi che il sistema di allarme sia in stato di inserimento.

⑦ Innesco di un allarme

Premere il pulsante di test fino all'innesco di un allarme. Il rilevatore è connesso correttamente e pronto per l'installazione.

Importante: evitare l'installazione del rilevatore di movimento direttamente davanti a finestre o vicino a fonti di calore come unità a pompa di calore, climatizzatori, fornì a microonde, frigoriferi e così via. Inoltre, evitare di posizionare due rilevatori di movimento in direzione fra loro opposta e non posizionarli in modo che invadano il range di rilevamento l'uno dell'altro.

Fase 1: l'altezza di installazione ideale del rilevatore di movimento è 2,2 metri dal pavimento. Si consiglia di installarlo all'angolo fra due pareti o fissarlo semplicemente alla parete utilizzando l'adesivo 3M in dotazione.

2.22 m Terreno

Fase 2: completata l'installazione del rilevatore, attraversare la camera da sinistra a destra per eseguire un test. L'indicatore di stato lampeggia una volta quando viene rilevato il movimento.

Note: Il rilevatore di movimento PIR può essere installato utilizzando la staffa fornita a corredo, per consentime l'orientamento in tutte le direzioni.

Specifiche tecniche

Alimentazione: CC 3 V (2 batterie AA da 1,5 V LR6)

Assorbimento in standby: < 18 μA

Assorbimento con allarme in funzione: < 12 mA

Area di rilevamento: 8 m/110°

Immunità per animali domestici: < 25 kg

Portata di trasmissione: < 80 m (in spazio aperto, senza interferenze)

Frequenza radio: 868 MHz (±75 KHz)

Materiale alloggiamento esterno: plastica ABS

ERP (dBm). MAX: -7.44

Condizioni di funzionamento:

Temperatura: 0°C \~ +50°C

Umidità relativa: < 80% (senza condensa)

Dimensioni rilevatore (A x L x P): 108x52x36.8mm

Dimensioni staffa (A x L x P): 52x30x26.5mm
