PIR-910 - Bewegingsdetector Chuango - Gratis gebruiksaanwijzing en handleiding

Producttype	Passieve infrarood bewegingsdetector (PIR)
Merk	Chuango
Model	PIR-910
Afmetingen (L x B x H)	108 x 52 x 36,8 mm
Afmetingen van de beugel	52 x 30 x 26,5 mm
Voeding	3 V DC (2 AA-batterijen 1,5 V LR6)
Detectiebereik	8 m (frontaal)
Detectiehoek	110°
Dierimmuniteit	Tot 25 kg
Transmissieafstand	< 80 m (open ruimte)
Radiofrequentie	433 MHz (868 MHz voor Europa)
Materiaal behuizing	ABS-kunststof
Bedrijfstemperatuur	0 °C tot 50 °C
Relatieve luchtvochtigheid	< 80 % (niet condenserend)
Stroomverbruik standby	< 18 μA
Stroomverbruik in alarm	< 12 mA
Sabotagebeveiliging	Ja (sabotagecontact)
Statusindicator	Knipperende LED (zelftest, inbraak, energiebesparing, batterij bijna leeg)
Aanbevolen installatiehoogte	2,2 m vanaf de vloer
Aantal batterijen	2 AA-batterijen 1,5 V LR6

Veelgestelde vragen - PIR-910 Chuango

Hoe installeer ik de bewegingsdetector PIR-910?

Installeer hem op een hoogte van 2,2 m vanaf de vloer, bij voorkeur in een hoek van de muur. Gebruik de meegeleverde 3M-sticker of de beugel met schroeven. Plaats hem niet voor een raam of in de buurt van warmtebronnen.

Hoe koppel ik de detector aan het bedieningspaneel?

Zet het paneel in koppelmodus en druk tweemaal op de testknop aan de achterkant van de detector. Het paneel piept ter bevestiging.

Waarom veroorzaakt de detector valse alarmen?

Valse alarmen kunnen worden veroorzaakt door dieren kleiner dan 25 kg of warmtebronnen. Zorg ervoor dat de detector verticaal is geïnstalleerd om de dierimmuniteit in te schakelen.

Hoe test ik de goede werking van de detector?

Schakel het alarmsysteem in en druk op de testknop totdat er een alarm afgaat. De LED-indicator knippert bij detectie.

Wat betekent het knipperen van de LED-indicator?

Continu knipperen: zelftest; één keer: inbraak; twee keer: einde testmodus; één keer per 3 seconden: batterij bijna leeg.

Wat is het maximale detectiebereik?

Het frontale bereik is 8 m met een hoek van 110°.

Hoe lang gaan de batterijen mee?

Het standby-verbruik is zeer laag (< 18 μA), wat een lange levensduur van de batterijen mogelijk maakt, maar dit is afhankelijk van het gebruik. Vervang de batterijen zodra het lampje elke 3 seconden knippert.

Kan deze detector worden gebruikt met Wi-Fi- of GSM-alarmsystemen?

Ja, hij is compatibel met Chuango Wi-Fi- of GSM-alarmsystemen. Hij stuurt een sms-waarschuwing of direct bericht bij inbraak of lege batterijen.

Hoe maak ik de detector schoon?

Gebruik een droge, zachte doek. Raak het oppervlak van de infraroodsensor niet aan en houd het schoon.

Wat te doen als de detector niet koppelt?

Controleer of het paneel in koppelmodus staat. Als er twee pieptonen klinken, is de detector al gekoppeld. Reset de detector door de batterijen te verwijderen en opnieuw te plaatsen.

GEBRUIKSAANWIJZING PIR-910 Chuango

PIR-910 bewegingsdetector combineert uniek ontwerp met twee infrarood sensoren en intelligente analyse algoritme, dat effectief interferentiesignalen identificeert van lichaamsbewegingssignalen. Het kan het aantal valse alarmen verkleinen veroorzaakt door huisdieren onder 25kg of andere storende voorwerpen. De detector is geschikt voor detectie in lobby en hal, met een detectiebereik van 0-8 m vanaf de voorzijde. Voorzien van meldingsfunctie, die de gebruiker een SMS- of push-melding stuurt wanneer de batterij bijna leeg is, als de detector is verbonden met GSM of Wi-Fi-alarmsysteem.

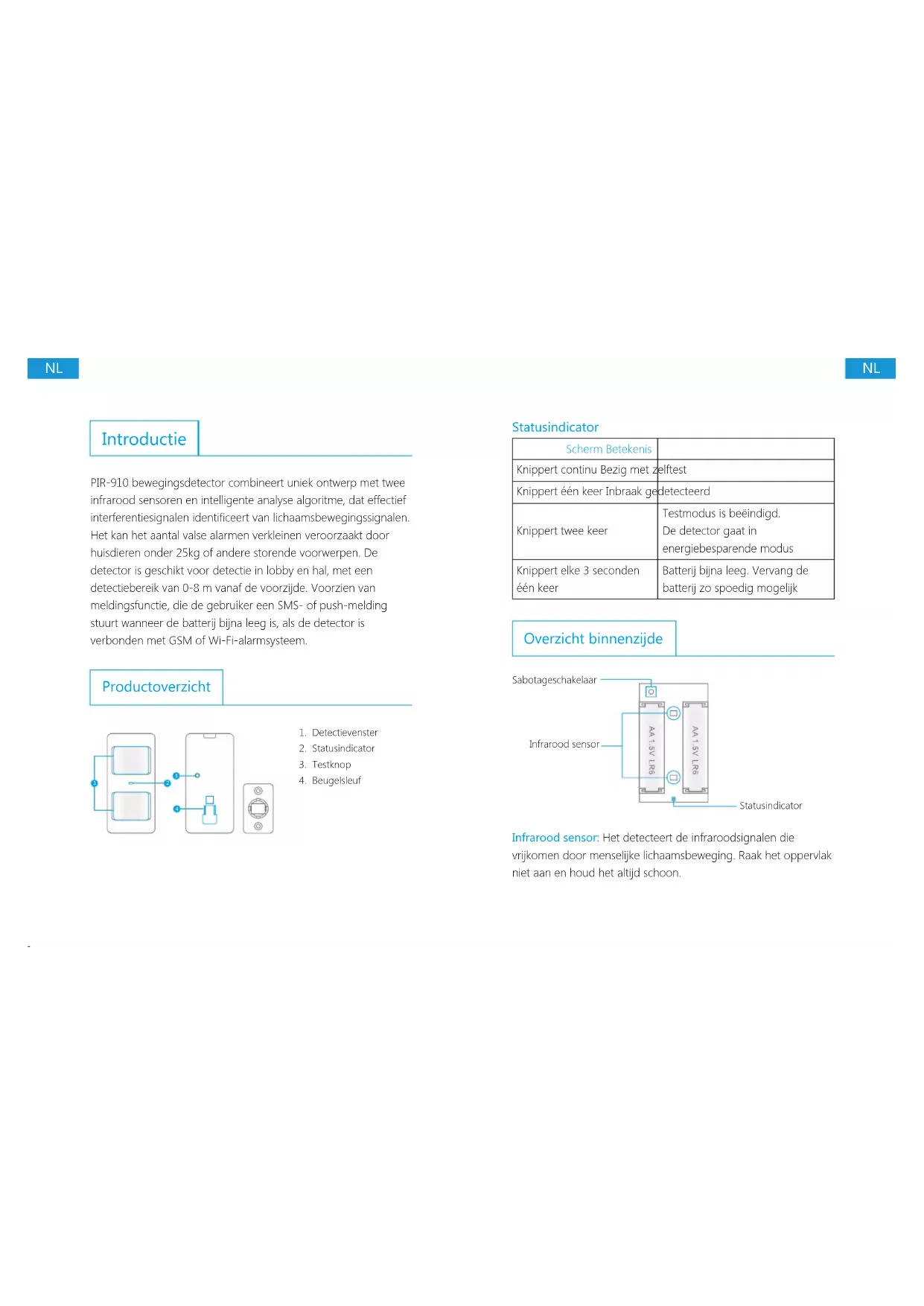

Productoverzicht

1. Detectievenster
2. Statusindicator
3. Testknop
4. Beugelsleuf

Statusindicator

Scherm Betekenis
Knippert continu Bezig met zelftest
Knippert één keer Inbraak gedetecteerd
Knippert twee keer	Testmodus is beëindigd.De detector gaat inenergiebesparende modus
Knippert elke 3 secondenéén keer	Batterij bijna leeg. Vervang debatterij zo spoedig mogelijk

Overzicht binnenzijde

Sabotageschakelaar Infrarood sensor AA 1.5V LR6 AA 1.5V LR6 Statusindicator

Infrarood sensor: Het detecteert de infraroodsignalen die vrijkomen door menselijke lichaamsbeweging. Raak het oppervlak niet aan en houd het altijd schoon.

Sabotageschakelaar: Zodra de behuizing in werkmodus wordt geopend, wordt de sabotageschakelaar geactiveerd en genereert deze vervolgens een alarmsignaal.

Detectiebereik

110° Bovenaanzicht Zijlaanzicht

Illustratie van de huisdiervriendelijke functie

2.2 cm 10cm 10cm

2.24" ✓

BELANGRIJK: Als u een huisdier heeft, zorg er dan voor dat de detector rechtop geïnstalleerd is, zodat de huisdiervriendelijke functie in werking kan treden.

Werkingsmodus

Testmodus

Druk op de testknop. De detector gaat in testmodus en detecteert elke 10 seconden één keer. Na 3 minuten knippert de statusindicator twee keer en gaat de detector in energiebesparende modus.

Als de PIR bewegingsdetector twee bewegingen detecteert in 3 minuten, gaat deze automatisch in slaapstand. Als er geen beweging wordt gedetecteerd in de daarop volgende 3 minuten, zal er worden overgeschakeld van de slaapstand naar de alarmmodus. De detector is gedurende deze 3 minuten niet actief en stuurt geen signalen naar het bedieningspaneel. Zolang er telkens binnen 3 minuten een beweging wordt gedetecteerd, zal de duur van de energiebesparende modus worden verlengd.

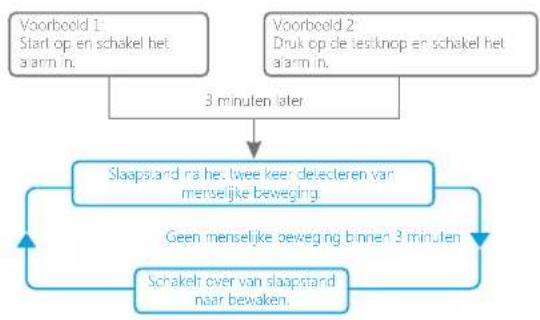


Koppelen met bedieningspaneel

Bedieningspaneel gaat in koppelstand

Zet het bedieningspaneel in koppelstand.

Druk op de testknop

Druk twee keer op de testknop aan de achterkant van de detector. Het bedieningspaneel piept één keer om een geslaagde koppeling aan te geven.

Let op: Als het bedieningspaneel twee keer piept wanneer het bovenstaande wordt uitgevoerd, betekent dat dat de detector reeds gekoppeld is.

Test

Er wordt gecontroleerd of de PIR bewegingsdetector correct werkt.

① Zel het alarm aan

Zorg ervoor dat het alarm van het systeem aan staat.

② Activeer een alarm

Druk op de testknop totdat het alarm geactiveerd is. De detector zal laten merken dat deze correct aangesloten is en klaar is om geïnstalleerd te worden.

Belangrijk: Installeer de bewegingsdetector niet direct tegenover ramen of in de buurt van warmtebronnen, zoals warmteafvoerapparatuur, airconditioning, magnetron, koelkast etc. Probeer ook het plaatsen van twee bewegingsmelders tegenover elkaar te vermijden en plaats ze niet in elkaars detectiebereik.

Stap 1: De ideale montagehoogte van de bewegingsdetector is op 2 meter hoogte. Aanbevolen wordt om het in de hoek van een muur te plaatsen met behulp van de meegeleverde 3M-sticker.

2x2 m Grand

Stap 2: Loop als test na montage van de detector van links naar rechts in de kamer. De statusindicator zal één keer knipperen indien beweging wordt gedetecteerd.

Let op: Deze PIR bewegingsdetector kan ook op een speciale plaats gemonteerd worden met behulp van de meegeleverde beugel en schroeven.

Specifications

Stroomvoorziening: DC 3 V (AA 1,5V LR6 batterij x 2 st)

Stroomverbruik statisch: < 18 μA

Stroomverbruik alarm: < 12 mA

Detectiebereik: 8 m / 110°

Huisdiervriendelijkheid: <25 kg

Zendafstand: <80 m (open ruimte/geen interferentie)

Radiofrequentie: 433 MHz

Materiaal behuizing: ABS kunststof

ERP (dBm). MAX: -7.44

Voorwaarden voor goede werking:

Temperatuur: 0 °C tot +50 °C

Relatieve vochtigheid: < 80% (geen condensatie)

Afmetingen detector (L x B x H): 108x52x36.8mm

Afmetingen beugel (L x B x H): 52x30x26.5mm
