PIR-910 - Détecteur de mouvements Chuango - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements infrarouge passif (PIR), portée jusqu'à 12 mètres, angle de détection de 110 degrés.
Utilisation	Idéal pour la sécurité domestique, surveillance de locaux, détection de mouvements dans les espaces intérieurs.
Alimentation	Fonctionne avec des piles (type non spécifié), autonomie variable selon l'utilisation.
Installation	Installation facile, peut être monté sur un mur ou placé sur une surface plane.
Maintenance	Vérifier régulièrement le niveau de batterie, nettoyer le capteur pour éviter les fausses alertes.
Sécurité	Résistant aux fausses alarmes, conçu pour minimiser les déclenchements dus aux animaux domestiques.
Informations générales	Compatible avec d'autres systèmes de sécurité Chuango, garantie fabricant de 2 ans.

FOIRE AUX QUESTIONS - PIR-910 Chuango

Comment installer le détecteur de mouvements Chuango PIR-910 ?

Pour installer le Chuango PIR-910, choisissez un emplacement à hauteur de 2 à 2,5 mètres, éloigné des sources de chaleur et de lumière directe. Fixez le détecteur à l'aide des vis fournies et assurez-vous qu'il est orienté vers la zone à surveiller.

Le détecteur de mouvements fonctionne-t-il à l'extérieur ?

Le Chuango PIR-910 est conçu principalement pour une utilisation intérieure. Pour une utilisation en extérieur, il est recommandé de le placer sous un abri pour le protéger des intempéries.

Comment régler la sensibilité du détecteur ?

La sensibilité du Chuango PIR-910 peut être ajustée via le commutateur situé à l'arrière de l'appareil. Consultez le manuel d'utilisation pour des instructions détaillées sur les niveaux de sensibilité.

Que faire si le détecteur ne s'active pas ?

Si le détecteur ne s'active pas, vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Assurez-vous également qu'il n'y a pas d'obstructions devant le capteur.

Comment remplacer les piles du Chuango PIR-910 ?

Pour remplacer les piles, retirez le couvercle arrière du détecteur en dévissant les vis. Remplacez les anciennes piles par des piles neuves de type AA, en respectant la polarité indiquée.

Le détecteur peut-il être utilisé avec un système d'alarme ?

Oui, le Chuango PIR-910 peut être intégré à un système d'alarme compatible. Assurez-vous de suivre les instructions du manuel de votre système d'alarme pour l'association avec le détecteur.

Comment tester le fonctionnement du détecteur ?

Pour tester le fonctionnement du Chuango PIR-910, activez le mode test si disponible. Déplacez-vous lentement devant le capteur pour vérifier qu'il détecte votre mouvement et que l'alarme se déclenche.

Que faire si l'alarme se déclenche par erreur ?

Si l'alarme se déclenche par erreur, vérifiez qu'il n'y a pas d'animaux domestiques ou de mouvements dans la zone de détection. Vous pouvez également ajuster la sensibilité du détecteur pour réduire les fausses alarmes.

Quelle est la portée de détection du Chuango PIR-910 ?

La portée de détection du Chuango PIR-910 est d'environ 12 mètres avec un angle de détection de 110 degrés. Cela peut varier selon l'environnement et l'emplacement du détecteur.

MODE D'EMPLOI PIR-910 Chuango

Le détecteur de mouvement PIR-910 présente un design unique avec deux capteurs infrarouges et un algorithme d'analyse intelligent qui distingue de manière efficace un signal perturbateur des signaux de mouvement de corps humain. Il réduit ainsi le nombre de fausses alarmes provoquées par des animaux d'un poids inférieur à 25 kg ou d'autres objets en mouvement. Le détecteur, qui a une portée frontale de 0 à 8 m, convient particulièrement à un hall ou un couloir. Il est doté d'une fonction d'avertissement d'alimentation faible ; les utilisateurs recevront ainsi une alerte SMS ou un message direct s'il est connecté à un système d'alarme Wi-Fi ou GSM.

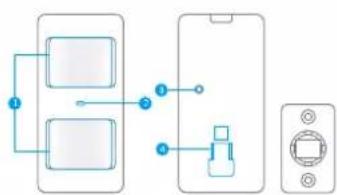

Vue d'ensemble du produit

1. Fenêtre de détection
2. Indicateur d'état
3. Bouton de test
4. Logement du support

Indicateur d'état

Affiche Signification
Clignote en continue Autotest
Clignote une fois Intrusion détectée
Clignote deux fois	Fin du mode de test, le détecteur entre en mode d’économie d’énergie
Clignote une fois toutes les 3 secondes	Piles épuisées, veuillez remplacer les piles immédiatement.

Description de la carte de circuit imprimé

Contact anti-sabotage Capteur infrarouge AA 1.5V LR6 AA 1.5V LR6 Indicateur d'état

Capteur infrarouge : Il détecte le rayonnement infrarouge émis par le mouvement d'un corps humain ; veuillez ne pas toucher sa surface et la maintenir toujours propre.

Contact anti-sabotage : Dès que le boîtier est ouvert en mode de fonctionnement normal, le contact anti-sabotage est actionné puis déclenche un signal d'alarme.

Portée de détection

110° Vue de dessus Vue de côté

Illustration de la fonction d'immunité aux animaux

2.25m 1km 1km

2.22 m ✓

IMPORTANT : Si vous laissez un animal à la maison, vérifiez que le détecteur est installé en position verticale pour rendre efficace la fonction d'immunité aux animaux.

Mode de fonctionnement

Mode de test

Appuyez sur le bouton de test, le détecteur entre en mode de test et exécute une détection toutes les 10 secondes. Après 3 minutes, l'indicateur d'état clignotera deux fois et le détecteur passera en mode d'économie d'énergie.

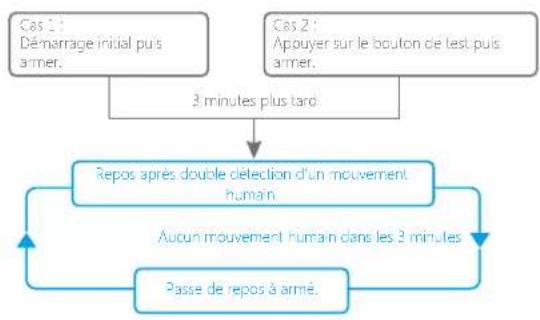

Mode d'économie d'énergie

Si le détecteur de mouvement PIR détecte deux mouvements dans les 3 minutes, il passera automatiquement en mode veille. Si aucun mouvement n'est détecté pendant les 3 minutes suivantes, il passera du mode veille au mode armé. Pendant les 3 minutes, le détecteur ne sera pas activé et n'enverra aucun signal vers le tableau de commande. Tant qu'il détectera un mouvement sur des périodes de 3 minutes, la durée du mode d'économie d'énergie sera prolongée.

Appariement avec le tableau de commande

Le tableau de commande entre en mode d'appariement Activez le mode d'appariement du tableau de commande.

Appuyer sur le bouton de test

Appuyez deux fois sur le bouton de test à l'arrière du détecteur, le tableau de commande émettra un bip pour indiquer que l'appariement est réussi.

Remarque : Si le tableau de commande émet deux bips alors que l'opération précédente est en cours, cela signifie que le détecteur est déjà apparié.

Test

Il permet de tester le bon fonctionnement du détecteur de mouvement PIR.

① Armer le système

Vérifiez que le système d'alarme est en mode armé.

② Déclencher une alarme

Appuyez sur le bouton de test jusqu'à ce qu'une alarme se déclenche. Le détecteur est alors bien connecté et prêt à être installé.

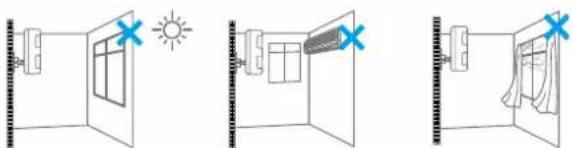

Important : Évitez d'installer le détecteur de mouvement directement en face d'une fenêtre ou près de sources de chaleur, telles que des extracteurs de chaleur, climatiseurs, fours à microondes, réfrigérateurs, etc. Évitez aussi, si possible, de placer deux détecteurs de mouvement face à face ou de superposer leurs zones de détections.

Étape 1 : La hauteur d'installation idéale du détecteur de mouvement est à 2.2 m du sol. Il est conseillé de l'installer dans un coin de mur ou de le coller simplement sur le mur à l'aide de l'autocollant 3M fourni.

Étape 2 : Une fois le détecteur monté, veuillez vous déplacer de gauche à droite dans la pièce afin de vérifier le bon fonctionnement. L'indicateur d'état clignotera brièvement dès qu'un mouvement est détecté.

Remarque : Ce détecteur de mouvement peut aussi être installé à un endroit particulier en utilisant le kit de vis et support fourni.

Caractéristiques

Alimentation : 3 V CC (2 piles AA 1,5 V LR6)

Intensité statique : < 18 μA

Intensité en alarme : < 12 mA

Portée de détection : 8 m/110°

Immunité aux animeaux : < 25 kg

Distance de transmission : < 80 m (espace ouvert/aucune interférence)

Fréquence radio : 433 MHz

* Seulement 868 MHz est disponible pour l'Europe

Matériau du boîtier : Plastique ABS

ERP (dBm). MAX: -7.44

Condition de fonctionnement :

Température : de 0 °C à 50 °C

Humidité relative : < 80 % (sans condensation)

Dimensions du détecteur (L x l x H) : 108x52x36.8mm

Dimensions du support (L x | x H) : 52x30x26.5mm
