PIR-910 - Bewegungsmelder Chuango - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Infrarot-Bewegungsmelder (PIR)
Marke	Chuango
Modell	PIR-910
Abmessungen (L x B x H)	108 x 52 x 36,8 mm
Abmessungen der Halterung	52 x 30 x 26,5 mm
Stromversorgung	3 V DC (2 AA-Batterien 1,5 V LR6)
Erfassungsreichweite	8 m (frontal)
Erfassungswinkel	110°
Haustierimmunität	Bis zu 25 kg
Übertragungsreichweite	< 80 m (freies Feld)
Funkfrequenz	433 MHz (868 MHz für Europa)
Gehäusematerial	ABS-Kunststoff
Betriebstemperatur	0 °C bis 50 °C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Ruhestromverbrauch	< 18 μA
Alarmstromverbrauch	< 12 mA
Sabotageschutz	Ja (Sabotagekontakt)
Statusanzeige	Blinkende LED (Selbsttest, Einbruch, Energiesparmodus, schwache Batterien)
Empfohlene Installationshöhe	2,2 m über dem Boden
Anzahl der Batterien	2 AA-Batterien 1,5 V LR6

Häufig gestellte Fragen - PIR-910 Chuango

Wie installiere ich den Bewegungsmelder PIR-910?

Montieren Sie ihn in einer Höhe von 2,2 m über dem Boden, vorzugsweise in einer Wandecke. Verwenden Sie den mitgelieferten 3M-Aufkleber oder die Halterung mit Schrauben. Vermeiden Sie die Platzierung vor einem Fenster oder in der Nähe von Wärmequellen.

Wie koppele ich den Melder mit der Zentrale?

Versetzen Sie die Zentrale in den Anlernmodus, drücken Sie dann zweimal die Testtaste auf der Rückseite des Melders. Die Zentrale gibt einen Piepton zur Bestätigung.

Warum löst der Melder Fehlalarme aus?

Fehlalarme können durch Tiere unter 25 kg oder Wärmequellen verursacht werden. Stellen Sie sicher, dass der Melder senkrecht montiert ist, um die Tierimmunität zu aktivieren.

Wie teste ich die ordnungsgemäße Funktion des Melders?

Scharfschalten Sie das Alarmsystem, drücken Sie dann die Testtaste, bis ein Alarm ausgelöst wird. Die LED-Anzeige blinkt bei Erkennung.

Was bedeutet das Blinken der LED-Anzeige?

Dauerblinken: Selbsttest; einmaliges Blinken: Einbruch; zweimaliges Blinken: Ende des Testmodus; einmal alle 3 Sekunden: schwache Batterien.

Was ist die maximale Erfassungsreichweite?

Die frontale Reichweite beträgt 8 m bei einem Winkel von 110°.

Wie lange halten die Batterien?

Der Ruhestromverbrauch ist sehr niedrig (< 18 μA), was eine lange Batterielebensdauer ermöglicht, abhängig von der Nutzung. Ersetzen Sie die Batterien, sobald die LED alle 3 Sekunden blinkt.

Kann dieser Melder mit Wi-Fi- oder GSM-Alarmanlagen verwendet werden?

Ja, er ist kompatibel mit Wi-Fi- oder GSM-Alarmanlagen von Chuango. Er sendet eine SMS-Benachrichtigung oder Direktnachricht bei Einbruch oder schwachen Batterien.

Wie reinige ich den Melder?

Verwenden Sie ein trockenes, weiches Tuch. Berühren Sie nicht die Oberfläche des Infrarotsensors und halten Sie sie sauber.

Was tun, wenn der Melder nicht koppelt?

Stellen Sie sicher, dass die Zentrale im Anlernmodus ist. Wenn zwei Pieptöne ertönen, ist der Melder bereits gekoppelt. Setzen Sie den Melder zurück, indem Sie die Batterien entfernen und wieder einlegen.

BEDIENUNGSANLEITUNG PIR-910 Chuango

Der PIR-910 Bewegungsmelder vereint einzigartiges Design mit zwei Infrarotsensoren und intelligenten Analyse-Algorithmen, die effektiv Störsignale von Signalen der Körperbewegung unterscheidet. Er kann die durch Haustiere mit weniger als 25 kg oder andere Störobjekte verursachte Fehlalarmrate reduzieren. Der Melder ist geeignet für Dielen und Flure mit einer Erkennungsreichweite von 0-8 m vorne. Bei schwacher Batterie sorgt eine energiesparende Feedback-Funktion für eine SMS-Nachricht oder eine Push-Benachrichtigung an den Benutzer, falls der Melder mit einem GSM- oder WLAN-Alarmsystem verbunden wurde.

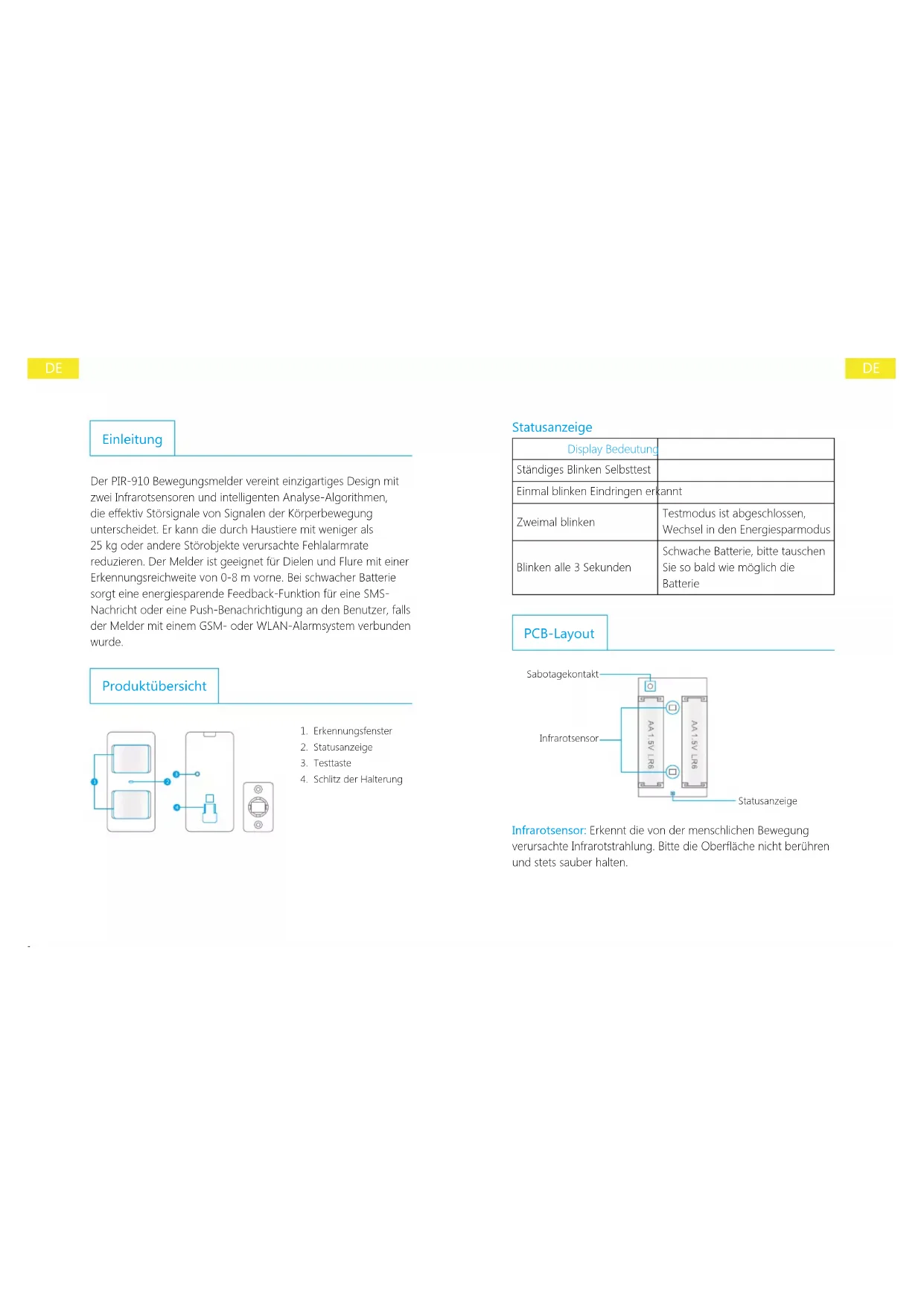

Produktübersicht

1. Erkennungsfenster
2. Statusanzeige
3. Testtaste
4. Schlitz der Halterung

Statusanzeige

Display Bedeutung
Ständiges Blinken Selbsttest
Einmal blinken Eindringen erkannt
Zweimal blinken	Testmodus ist abgeschlossen,Wechsel in den Energiesparmodus
Blinken alle 3 Sekunden	Schwache Batterie, bitte tauschenSie so bald wie möglich dieBatterie

PCB-Layout

Sabotagekontakt Infrarotsensor AA 1.5V LR6 AA 1.5V LR6 Statusanzeige

Infrarotsensor: Erkennt die von der menschlichen Bewegung verursachte Infrarotstrahlung. Bitte die Oberfläche nicht berühren und stets sauber halten.

Sabotagekontakt: Sobald das Gehäuse im Arbeitsmodus geöffnet wird, wird der Sabotagekontakt ausgelöst und ein Alarmsignal generiert.

Erfassungsbereich

110° Draufsicht

Seitenansicht

Illustration zur Funktion der Haustierimmunität

2.25m 1km km

2.22 m ✓

WICHTIG: Wenn Sie ein Haustier besitzen, sorgen Sie dafür, dass der Melder in aufrechter Position montiert wird, damit die Haustierimmunität erreicht wird.

Arbeitsmodus

Testmodus

Drücken Sie die Testtaste, der Melder wechselt in den Testmodus und erkennt alle 10 Sekunden. Nach 3 Minuten blinkt die Statusanzeige zweimal und der Melder wechselt in den Energiesparmodus.

Energiesparmodus

Wenn der PIR-Bewegungsmelder zweimal in 3 Minuten Bewegung erkennt, wird er automatisch in den Ruhezustand versetzt.

Wenn in den nächsten 3 Minuten keine Bewegung erkannt wird, wechselt er vom Ruhezustand zum Scharfschallen. Während der 3 Minuten ist der Melder nicht aktiv und sendet keine Signale an das Bedienfeld. Solange innerhalb von 3 Minuten eine Bewegung erkannt wird, wird die Dauer des Energiesparmodus verlängert.

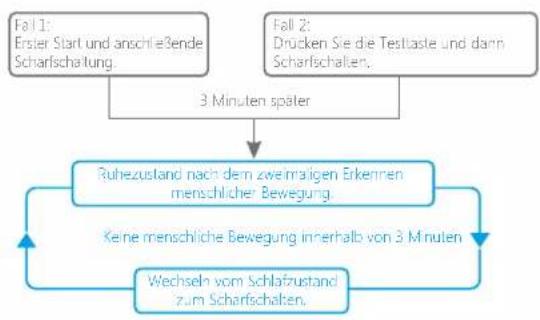


Verbinden mit dem Bedienfeld

Bedienfeld wechselt in Verbindungsstatus

Achten Sie darauf, dass das Bedienfeld im Verbindungsstatus ist.

Drücken Sie die Test-Taste

Drücken Sie zweimal die Test-Taste auf der Rückseite des Melders und das Bedienfeld gibt einen Signalton aus, um eine erfolgreiche Verbindung anzuzeigen.

Hinweis: Wenn das Bedienfeld nach der oben beschriebenen Aktion zwei Signaltöne ausgibt, bedeutet das, dass der Melder zuvor schon angeschlossen wurde.

Test

Es wird geprüft, ob der PIR-Bewegungsmelder einwandfrei funktioniert oder nicht.

① Scharfschalten des Systems

Achten Sie darauf, dass das Bedienfeld im scharfgeschalteten Status ist.

② Auslösen eines Alarms

Drücken Sie die Test-Taste, bis ein Alarm ausgelöst wird. Der Melder ist nun erfolgreich verbunden und bereit für die Installation.

m ① ②

Installation

Wichtig: Vermeiden Sie die Installation des Bewegungsmelders in unmittelbarer Nähe von Fenstern oder Wärmequellen wie Wärmeabzugsanlagen, Klimaanlagen, Mikrowellenherden, Kühlschränken usw. Vermeiden Sie es auch nach Möglichkeit, zwei Bewegungsmelder einander gegenüber oder im gegenseitigen Erfassungsbereich zu platzieren.

Schritt 1: Die ideale Montagehöhe des Bewegungsmelders beträgt 2.2 Meter über dem Fußboden. Es wird empfohlen, ihn mit dem mitgelieferten Aufkleber an der Ecke einer Wand oder einfach nur an der Wand zu befestigen.

2.75 m Boden

Schrift 2: Nach der Montage des Melders gehen Sie zum Testen von links nach rechts durch den Raum. Die Statusanzeige blinkt einmal, wenn eine Bewegung erkannt wird.

Hinweis: Der PIR-Bewegungsmelder kann auch mit Hilfe der mitgelieferten Halterung und Schrauben an einer speziellen Position montiert werden.

Technische Daten

Stromversorgung: DC 3 V (AA 1,5 V LR6 Batterie x 2 St.)

Statischer Strom: <18 μA

Alarmstrom: <12 mA

Erkennungsbereich: 8 m/110°

Haustierimmunität: <25 kg

Übertragungsdistanz: < 80 m (offener Bereich/keine Störungen)

Funkfrequenz: 433 MHz

Gehäusematerial: ABS-Kunststoff

ERP (dBm). MAX: -7.44

Betriebszustand:

Temperatur: 0 °C \~ 50 °C

Relative Luftfeuchtigkeit: <80 % (nicht kondensierend)

Abmessungen des Melders (L x B x H): 108x52x36.8mm

Abmessungen der Halterung (L x B x H): 52x30x26.5mm

Introduction

Energiebesparende modus
