PIR-926 - Bewegungsmelder Chuango - Kostenlose Bedienungsanleitung

Produkttyp	Bewegungsmelder
Marke	Chuango
Modell	PIR-926
Erkennungstechnologien	Passiv-Infrarot und Mikrowelle
Erfassungsbereich	8 m
Erfassungswinkel	110°
Funkfrequenz	433 MHz
Drahtlose Übertragungsreichweite	< 80 m (im freien Gelände)
Stromversorgung	Wiederaufladbarer Lithium-Akku 18650 3,7 V 1800 mAh + Solarpanel
Stromaufnahme im Standby	< 0,16 mA
Ausgangsstrom des Solarpanels	≥ 4 mA bei 2000 Lux
Standby-Dauer	< 150 Tage
Betriebsmodi	Test (10 s) und Energiesparmodus (5 min)
Mikrowellenempfindlichkeitseinstellung	Hoch, Mittel, Niedrig
Zonen	Normal, Zuhause, 24 h
Schutzart	IP65
Gehäusematerial	PC + ABS + Anti-UV
Abmessungen des Detektors	186 x 200 x 125 mm
Abmessungen der Halterung	58 x 58 x 120 mm
Betriebstemperatur	-20°C bis 55°C
Relative Luftfeuchtigkeit	< 90% (nicht kondensierend)
Sabotagekontakt	Ja
Selbsttest	Ja (1 Minute nach dem Einschalten)

Häufig gestellte Fragen - PIR-926 Chuango

Wie installiere ich den Detektor Chuango PIR-926?

Trennen Sie die Basis und die Montageplatte. Montieren Sie die Basis in 2 m Höhe an einem sonnigen Ort. Setzen Sie den Detektor auf die Montageplatte und stellen Sie den Winkel ein. Vermeiden Sie Hindernisse und Haustiere. Empfohlene Installation im Freien.

Wie groß ist der Erfassungsbereich des PIR-926?

Der Erfassungsbereich beträgt 8 Meter bei einem Winkel von 110 Grad. Der Detektor reagiert empfindlicher auf horizontale als auf vertikale Bewegungen.

Was bedeuten die Kontrollleuchten des Detektors?

Rote und orange LEDs blinken durchgehend : Selbsttest (1 Min.). Rote LED blinkt einmal : Infrarot-Erkennung. Orange LED blinkt einmal : Mikrowellen-Erkennung. Beide blinken gleichzeitig : Alarm ausgelöst. Rote LED blinkt 3 Mal alle 12 Sekunden : Akku schwach.

Wie verbinde ich den Detektor mit einer Alarmzentrale?

Stellen Sie sicher, dass die Zentrale im Pairing-Modus ist. Lösen Sie den Detektor aus, indem Sie sich im Bereich bewegen. Wenn die Zentrale einen Signalton ausgibt, ist die Verbindung erfolgreich. Schalten Sie das System scharf und testen Sie erneut.

Wie stelle ich den Betriebsmodus ein?

Öffnen Sie den Detektor und stellen Sie die Jumper 'Betriebsmoduseinstellung' ein: Position 10 s für den Testmodus (Standard), Position 5 min für den Energiesparmodus. Der Energiesparmodus wird für den täglichen Gebrauch empfohlen.

Wie ändere ich die Mikrowellenempfindlichkeit?

Öffnen Sie den Detektor und stellen Sie die Jumper 'Mikrowellenempfindlichkeitseinstellung' auf HOCH, MITTEL oder NIEDRIG. Die Standardeinstellung ist MITTEL.

Wie kann ich die Batterie des Detektors schonen?

Verwenden Sie den Energiesparmodus (Jumper auf 5 min). Platzieren Sie den Detektor in einem sonnigen Bereich für optimale Solaraufladung. Vermeiden Sie Hindernisse auf dem Solarpanel.

Was tun bei Fehlalarmen?

Überprüfen Sie den Standort: vermeiden Sie Hindernisse, Haustiere, Wärme- oder Windquellen. Reduzieren Sie ggf. die Mikrowellenempfindlichkeit. Stellen Sie sicher, dass der Detektor in 2 m Höhe montiert ist.

Kann ich diesen Detektor im Freien verwenden?

Ja, das Gehäuse aus PC+ABS mit UV-Schutz und die Schutzart IP65 machen ihn für den Außeneinsatz wetterfest. Achten Sie darauf, ihn an einem sonnigen Ort zu installieren, um den Akku aufzuladen.

Wie lange hält die Batterie?

Der wiederaufladbare 18650-Akku bietet eine Standby-Zeit von weniger als 150 Tagen. Die tatsächliche Dauer hängt von der Sonneneinstrahlung und der Erkennungshäufigkeit ab. Das Solarpanel lädt den Akku tagsüber auf.

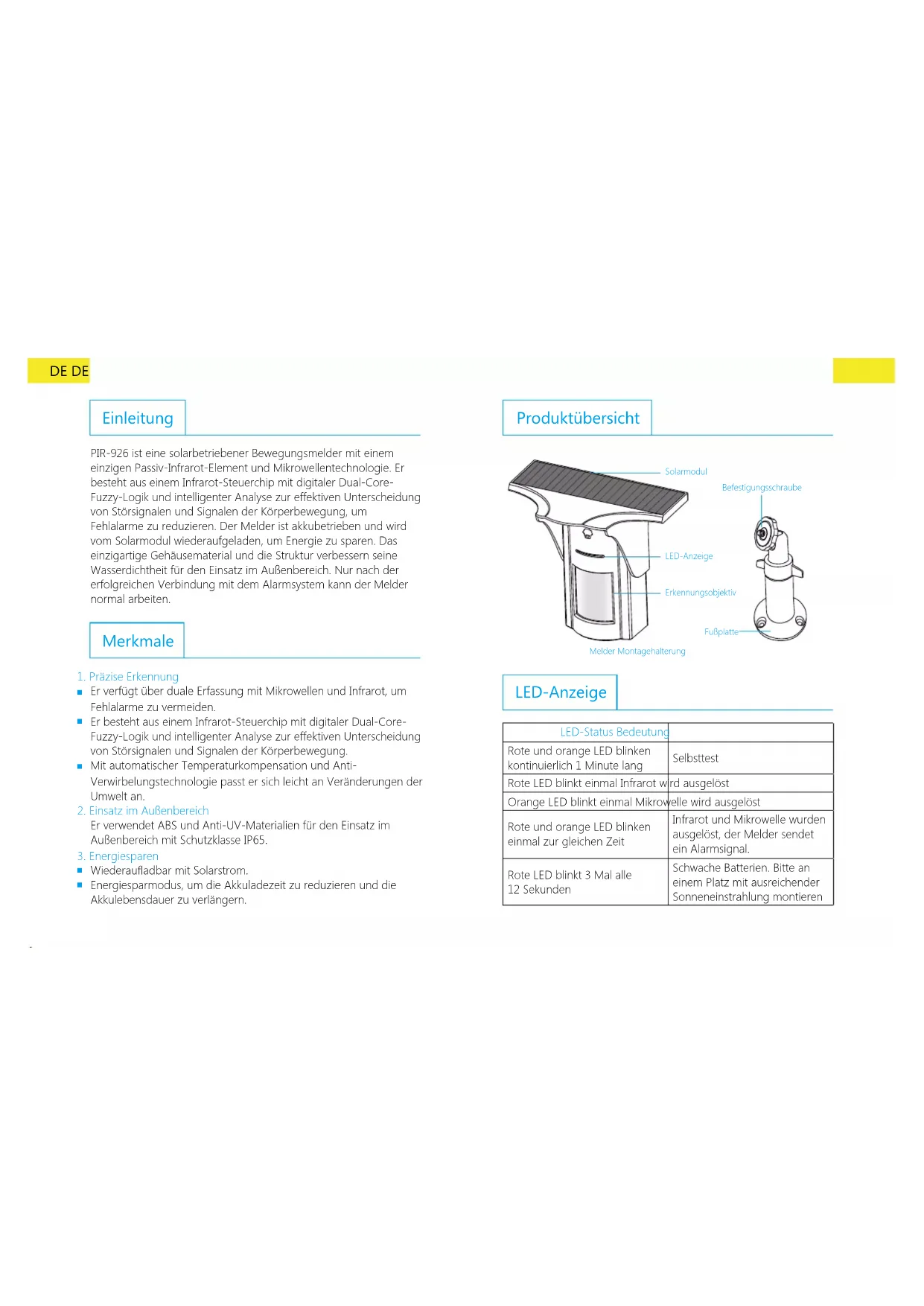

BEDIENUNGSANLEITUNG PIR-926 Chuango

PIR-926 ist eine solarbetriebener Bewegungsmelder mit einem einzigen Passiv-Infrarot-Element und Mikrowellentechnologie. Er besteht aus einem Infrarot-Steuerschip mit digitaler Dual-Core-Fuzzy-Logik und intelligenter Analyse zur effektiven Unterscheidung von Störsignalen und Signalen der Körperbewegung, um Fehlalarme zu reduzieren. Der Melder ist akkubetrieben und wird vom Solarmodul wiederaufgeladen, um Energie zu sparen. Das einzigartige Gehäusematerial und die Struktur verbessern seine Wasserdichtheit für den Einsatz im Außenbereich. Nur nach der erfolgreichen Verbindung mit dem Alarmsystem kann der Melder normal arbeiten.

Merkmale

1. Präzise Erkennung

Er verfügt über duale Erfassung mit Mikrowellen und Infrarot, um Fehlalarme zu vermeiden.
Er besteht aus einem Infrarot-Steuerchip mit digitaler Dual-Core-Fuzzy-Logik und intelligenter Analyse zur effektiven Unterscheidung von Störsignalen und Signalen der Körperbewegung.
Mit automatischer Temperaturkompensation und Anti-Verwirbelungstechnologie passt er sich leicht an Veränderungen der Umwelt an.
2. Einsatz im Außenbereich

Er verwendet ABS und Anti-UV-Materialien für den Einsatz im Außenbereich mit Schutzklasse IP65.

1. Energiesparen
   Wiederaufladbar mit Solarstrom.
2. Energiesparmodus, um die Akkuladezeit zu reduzieren und die Akkulebensdauer zu verlängern.

Produktübersicht

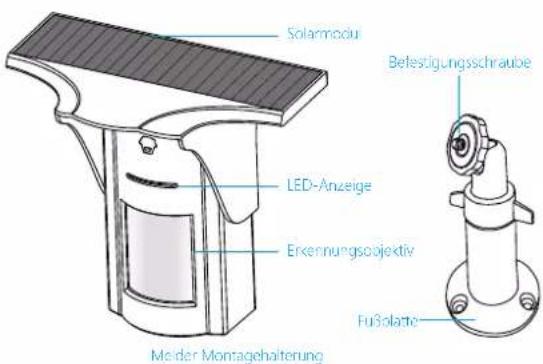

Solarmodul LED-Anzeige Erkennungsobjektiv Meider Monnagehalterung Befestigungsschraube Fußolatte

LED-Anzeige

LED-Status Bedeutung
Rote und orange LED blinken kontinuierlich 1 Minute lang	Selbsttest
Rote LED blinkt einmal Infrarot wird ausgelöst
Orange LED blinkt einmal Mikrowelle wird ausgelöst
Rote und orange LED blinken einmal zur gleichen Zeit	Infrarot und Mikrowelle wurden ausgelöst, der Melder sendet ein Alarmsignal.
Rote LED blinkt 3 Mal alle 12 Sekunden	Schwache Batterien. Bitte an einem Platz mit ausreichender Sonneneinstrahlung montieren

PCB-Layout

① I/O I n/Aus ② Uinstellung Arbsteimodus ③ Batterie ④ Anpassung Mikrowellenempfindlichkeit ⑤ Sabotsgekontakt ⑥ Einstellung Zonzirnodus

1. LED-Optionen: EIN/AUS (Standardeinstellung ist EIN).
2. Optionen für den Arbeitsmodus: 10 S=Testmdous,
   5 Min=Energiesparmodus (Standardeinstellung ist Testmodus).
3. Akku: Ein Stück 18650 Lithium-Akku.
4. Anpassungsoptionen für die Mikrowellenempfindlichkeit: HOCH, MITTEL, NIEDRIG. (Standardeinstellung ist mittel).
5. Sabotagekontakt: Wenn das Gehäuse im Betriebszustand geöffnet wird, sendet der Melder ein Alarmsignal.
6. Optionen für den Zonenmodus: Normalzone (Normale Gruppe), Zuhause-Zone, 24-h-Zone (Standardeinstellung ist Normalzone). Der Zonenmodus des Melders kann wie folgt geändert werden: Öffnen Sie die hintere Abdeckung des Melders und stecken Sie die Jumper-Stecker auf die entsprechende Position wie folgt:

Home Mode Zone

Normal Zone
(Normale Gruppe)

24-H Zone

Normalzone (Normale Gruppe): Im Status der Scharfschaltung oder Scharfschaltung Zuhause löst der auf Normalzone eingestellte Melder einen Alarm aus, sobald ein Eindringen erfasst wird.

Zuhause-Zone: Im Status der Scharfschaltung Zuhause ist der auf Zuhause-Zone eingestellte Melder unscharfgeschaltet.

24-h-Zone: Der auf 24-h-Zone einstellte Melder löst einen Alarm aus, sobald Eindringen erfasst wird, gleichgültig, ob das System schargeschaltet oder unscharfgeschaltet ist.

Erkennungsbereich

Auswahl Arbeitsmodus

Sobald der Akku aufgeladen ist, durchläuft der Melder einen 1-minütigen Selbsttest, währenddessen die rote und orange LED kontinuierlich blinken. Danach beginnt der Melder entsprechend dem voreingestellten Arbeitsmodus zu arbeiten.

Testmodus Energiesparmodus

Testmodus (Standardeinstellung): Der Melder erkennt einmal alle 10 Sekunden.

Energiesparmodus: Der Melder durchläuft zunächst einen 5-minütigen Testmodus und schaltet dann in den Energiesparmodus. Wenn der Melder innerhalb von 5 Minuten zweimal Bewegung erkennt, wechselt er automatisch in den Schlafzustand. Wenn in den nächsten 5 Minuten keine Bewegung erkannt wird, wechselt er vom Schlafzustand zur Scharfschaltung. Solange innerhalb von 5 Minuten eine Bewegung erkannt wird, wird die Dauer des Energiesparmodus verlängert.

Hirweis. Es wird empfohlen, den Melder im täglichen Georauch im Energiesparmodus laufen zu lassen, um Strom zu sparen.

Test

Entfernen Sie den Aktivierungsstreifen der Batterie. Nachdem rote und orange LED 1 Minute lang kontinuierlich blinken, erfolgt der Wechsel in den Betriebszustand. Stellen Sie dann den Melder auf ein Regal, gehen Sie im Erkennungsbereich von links nach rechts oder umgekehrt daran vorbei, um ihn auszulösen und die rote und orange LED blinken einmal. Dies zeigt an, dass der Melder einwandfrei funktioniert.

Installationshinweise

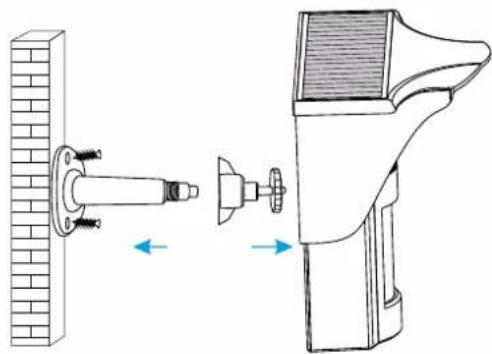

Installationsschritte:

1. Trennen Sie Befestigungswinkel und Fußplatte.
2. Montieren Sie die Fußplatte an einem geeigneten Platz (siehe Hinweise).
3. Montieren Sie den Befestigungswinkel mit dem Melder.
4. Befestigen Sie den Befestigungswinkel auf der Fußplatte und stellen Sie den passenden Winkel für die Erkennung ein.

1. Es wird empfohlen, die Montage des Melders in einer Höhe von 2 m über dem Boden vorzunehmen.
2. Der Melder ist empfindlicher gegenüber Querbewegung als gegenüber vertikaler Bewegung, daher wird empfohlen, ihn vertikal zur Gehrichtung von Menschen zu montieren.

DE DE

1. Bitte vermeiden Sie die Positionierung von großen Objekten vor dem Melder, welche die Erkennung beeinflussen.
2. Bitte vermeiden Sie das Überklettern durch Haustiere, um Fehlalarme zu vermeiden.
3. Da der Melder solarbetrieben ist, installieren Sie diesen bitte an einer Stelle mit ausreichender Sonneneinstrahlung.

Anschließen des Bedienfelds

Achten Sie darauf, dass das Bedienfeld im Kopplungszustand ist und lösen Sie den Alarm des Melders solange aus, bis das Bedienfeld einen Signalton ausgibt, was anzeigt, dass die Verbindung erfolgreich hergestellt wurde. Schalten Sie das System scharf, lösen

Sie den Melder erneut aus und die Sirene des Bedienfelds heult zur Bestätigung, dass die Verbindung erfolgreich hergestellt wurde.

Technische Daten

Stromversorgung:

18650 3,7 V 1800 mAh Lithium-Ionen-Akku

Ruhestrom: < 0,16 mA

Ausgangsstrom des Solarmoduls: 2000 Lux Beleuchtungsstärke ≥4 mA

Batterie Standby-Zeit: < 150 Tage

Erkennungsbereich: 8 m/110°

Drahtlose Sendedistanz: < 80 m (im offenen Gebiet)

Funkfrequenz: 433 MHz

ERP (dBm) : -2.94

Betriebszustand:

Temperatur: -20°C \~ 55°C

Relative Luftfeuchtigkeit: <90% (nicht-kondensierend)

Gehäusematerial: PC+ABS+ANTI-UV

Abmessungen des Melders (L x B x H): 186 x 200 x 125 mm

Abmessungen der Halterung (L x B x H): 58 x 58 x 120 mm

FR FR

Introduction

Testmodus Energiebesparende modus
