PIR-926 - Detetor de movimento Chuango - Manual de utilização gratuito

Tipo de produto	Detector de movimentos
Marca	Chuango
Modelo	PIR-926
Tecnologias de detecção	Infravermelho passivo e micro-ondas
Alcance de detecção	8 m
Ângulo de detecção	110°
Frequência de rádio	433 MHz
Distância de transmissão sem fio	< 80 m (em área aberta)
Alimentação	Bateria recarregável de lítio 18650 3,7 V 1800 mAh + painel solar
Intensidade em espera	< 0,16 mA
Intensidade de saída do painel solar	≥ 4 mA a 2000 lux
Duração em espera	< 150 dias
Modos de operação	Teste (10 s) e Economia de energia (5 min)
Ajuste de sensibilidade de micro-ondas	Alta, Média, Baixa
Zonas	Normal, Casa, 24 h
Índice de proteção	IP65
Material do invólucro	PC + ABS + Anti-UV
Dimensões do detector	186 x 200 x 125 mm
Dimensões do suporte	58 x 58 x 120 mm
Temperatura de operação	-20°C a 55°C
Umidade relativa	< 90% (sem condensação)
Contato anti-sabotagem	Sim
Autodiagnóstico	Sim (1 minuto após ligar)

Perguntas frequentes - PIR-926 Chuango

Como instalar o detector Chuango PIR-926?

Separe a base e a placa de fixação. Fixe a base a 2 m do chão, em um local bem ensolarado. Monte o detector na placa e ajuste o ângulo. Evite obstáculos e animais domésticos. Instalação recomendada ao ar livre.

Qual é o alcance de detecção do PIR-926?

O alcance de detecção é de 8 metros com um ângulo de 110 graus. O detector é mais sensível a movimentos transversais do que a movimentos verticais.

O que significam os indicadores luminosos do detector?

Indicadores vermelho e laranja piscando continuamente: autodiagnóstico (1 min). Indicador vermelho piscando uma vez: detecção infravermelha. Indicador laranja piscando uma vez: detecção de micro-ondas. Ambos piscam simultaneamente: alarme enviado. Indicador vermelho pisca 3 vezes a cada 12 segundos: bateria fraca.

Como conectar o detector a uma central de alarme?

Certifique-se de que a central está em modo de emparelhamento. Ative o detector movendo-se na área. Se a central emitir um sinal sonoro, a conexão foi bem-sucedida. Arme o sistema e teste novamente.

Como ajustar o modo de operação?

Abra o detector e ajuste o jumper 'Ajuste do modo de operação': posição 10 s para o modo teste (padrão), posição 5 min para o modo economia de energia. O modo economia de energia é recomendado para uso diário.

Como alterar a sensibilidade de micro-ondas?

Abra o detector e ajuste o jumper 'Ajuste da sensibilidade de micro-ondas' para ALTA, MÉDIA ou BAIXA. O ajuste padrão é MÉDIA.

Como economizar a bateria do detector?

Use o modo economia de energia (jumper em 5 min). Coloque o detector em uma área bem ensolarada para carga solar ideal. Evite obstruções do painel solar.

O que fazer em caso de alarmes indevidos?

Verifique o local: evite obstáculos, animais domésticos, fontes de calor ou vento. Reduza a sensibilidade de micro-ondas se necessário. Certifique-se de que o detector está a 2 m do chão.

Posso usar este detector ao ar livre?

Sim, o invólucro em PC+ABS anti-UV e o índice IP65 o tornam à prova d'água para uso externo. Certifique-se de instalá-lo em um local ensolarado para recarregar a bateria.

Qual é a duração da bateria?

A bateria recarregável 18650 oferece uma autonomia em espera de menos de 150 dias. A duração real depende da insolação e da frequência de detecção. O painel solar recarrega a bateria durante o dia.

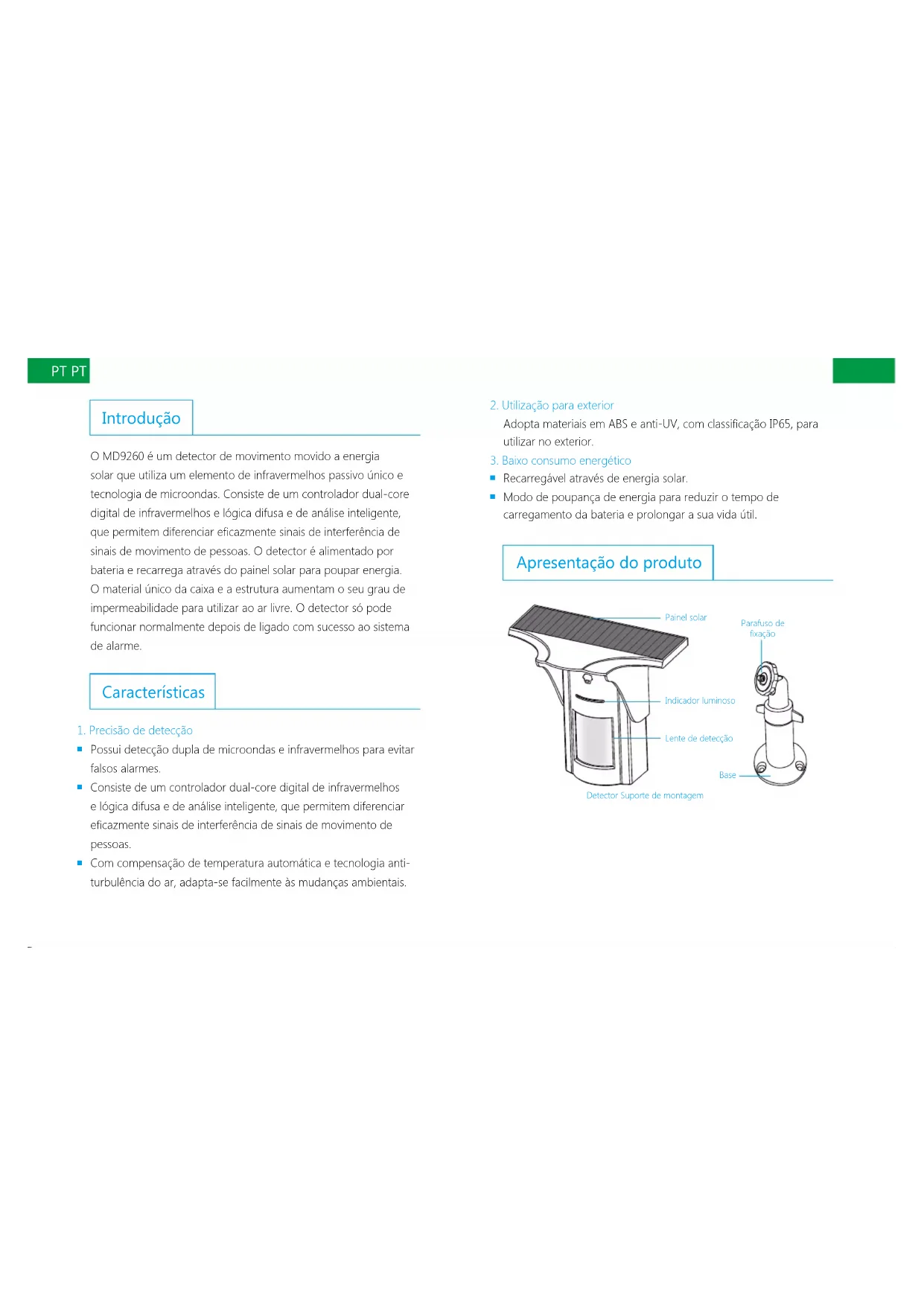

MANUAL DE UTILIZADOR PIR-926 Chuango

O MD9260 é um detector de movimento movido a energia solar que utiliza um elemento de infravermelhos passivo único e tecnologia de microondas. Consiste de um controlador dual-core digital de infravermelhos e lógica difusa e de análise inteligente, que permitem diferenciar eficazmente sinais de interferência de sinais de movimento de pessoas. O detector é alimentado por bateria e recarrega através do painel solar para poupar energia. O material único da caixa e a estrutura aumentam o seu grau de impermeabilidade para utilizar ao ar livre. O detector só pode funcionar normalmente depois de ligado com sucesso ao sistema de alarme.

Características

1. Precisão de detecção

• Possui detecção dupla de microondas e infravermelhos para evitar falsos alarmes.
  Consiste de um controlador dual-core digital de infravermelhos e lógica difusa e de análise inteligente, que permitem diferenciar eficazmente sinais de interferência de sinais de movimento de pessoas.
• Com compensação de temperatura automática e tecnologia anti-turbulência do ar, adapta-se facilmente às mudanças ambientais.

2. Utilização para exterior

Adopta materiais em ABS e anti-UV, com classificação IP65, para utilizar no exterior.

3. Baixo consumo energético

■ Recarregável através de energia solar.
- Modo de poupança de energia para reduzir o tempo de carregamento da bateria e prolongar a sua vida útil.

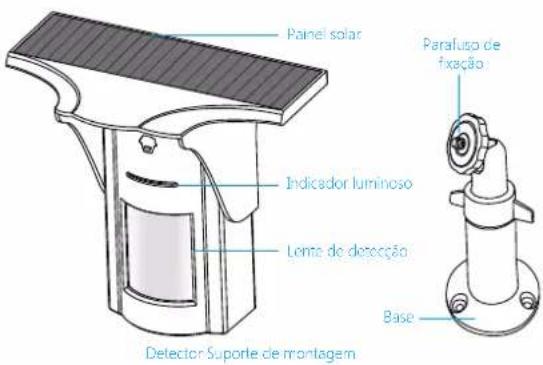

Apresentação do produto

Rainel solar Indicator luminoso Lente de detecção Parafuso de fixação Base Detector Suporte de montagem

PT PT

Indicador LED

Estado do indicador luminoso Significado
Os indicadores luminosos vermelho e laranja piscam de forma contínua durante 1 minuto	Autodiagnóstico
O indicador luminoso vermelho pisca uma vez	Detecção de infravermelhos accionada
O indicador luminoso laranja pisca uma vez	Detecção de microondas accionada
Os indicadores luminosos vermelho e laranja piscarão uma vez ao mesmo tempo	Tanto a detecção de infravermelhos como a de microondas são activados: o detector envia um sinal de alame.
O indicador vermelho pisca 3 vezes de 12 em 12 segundos	Bateria fraca. Instale num local com luz solar suficiente

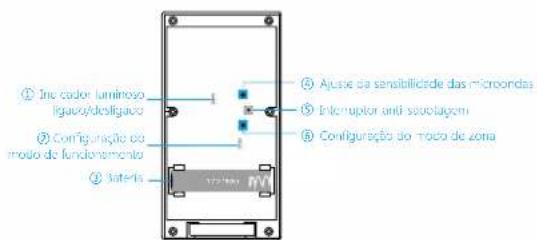

Disposição do circuito impresso

① Incador luminoio ligado/soligado ② Configuração do modo de funcionamento ③ Satiéria ④ Ajuste da sensibilidade das microondas ⑤ Interrupor anti scrotagem ⑥ Configuração do modo de zona

1. Opções do indicador luminoso: LIGADO/DESLIGADO (a predefinição é LIGADO).
2. Opções do modo de funcionamento: 10 S. = Modo de teste, 5 MIN. = Modo de poupança de energia (o modo de teste é o predefinido).
3. Bateria: Uma bateria recarregável de lítio 18650
4. Opções de ajuste da sensibilidade das microondas: ALTA, MÉDIA, BAIXA. (a predefinição é média).
5. Interruptor anti-sabotagem: No modo de funcionamento, se a caixa for aberta, o detector enviará um sinal de alarme.
6. Opções do modo de zona: Zona normal, zona casa, zona 24 horas (a predefinição é zona normal).

Zona normal: No modo armar ou no modo armar casa, o detector configurado na zona normal accionará um alarme uma vez detectada uma intrusão.

Zona casa. No modo armar casa, o detector configurado na zona casa está desarmado.

Zona 24 horas: O detector configurado na zona 24 horas accionará um alarme uma vez detectada uma intrusão, independentemente de o sistema estar armado ou desarmado.

Alcance de detecção

PT PT

Selecção do modo de funcionamento

Depois de carregada a bateria, o detector entra em autodiagnóstico durante 1 minuto com os indicadores luminosos vermelho e laranja a piscar continuamente. Em seguida, começa a funcionar de acordo a definição predefinida no modo de funcionamento.

Modo de teste Modo de poupança de energia

Modo de teste (modo predefinido): O detector detecta uma vez de 10 em 10 segundos.

Modo de poupança de energia. O detector entra primeiramente no modo de teste durante 5 minutos e de seguida passa para o modo de poupança de energia.

Se detectar movimento duas vezes nesses 5 minutos, o detector passará automaticamente para o modo de suspensão. Se não for detectado nenhum movimento nos 5 minutos seguintes, o detector passará do modo de suspensão para o modo armado. Enquanto for detectado movimento nesses 5 minutos, a duração do modo de poupança de energia é prolongada.

Nota: Para uma utilização diária e poupar energia, sugere-se colocar o detector no modo de poupança de energia.

Teste

Remova a fita de activação da bateria. Depois de os indicadores luminosos vermelho e laranja piscarem continuamente durante 1 minuto, o detector entra no modo de funcionamento. Coloque então o detector numa prateleira, caminhe da esquerda para a direita (ou da direita para a esquerda) na área de detecção para accioná-lo; os indicadores luminosos vermelho e laranja piscarão uma vez. Isto indica que o detectar está a funcionar devidamente.

Instalação e observações

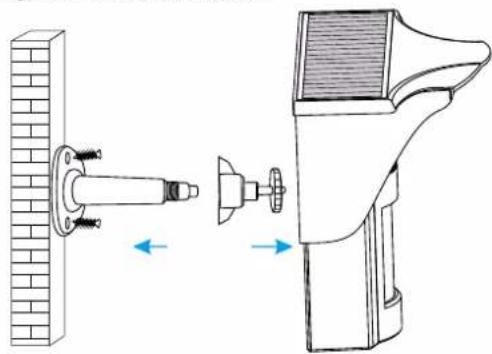

Passos da instalação:

1. Separe o suporte de fixação da base.
2. Fixe a base no local correcto (ver observações).
3. Enrosque o suporte de fixação no detector.
4. Enrosque o suporte de fixação à base e ajuste para obter um ângulo de detecção adequado.

1. É recomendado montar o detector a uma altura de 2 m do solo.
2. O detector é mais sensível ao movimento cruzado que ao vertical, como tal, é sugerido montá-lo na vertical do caminho de passagem de pessoas.
3. Evite colocar objectos grandes em frente do detector que possam afectar a detecção.
4. Não deixe animais de estimação andar por cima do detector para evitar falsos alarmes.
5. Uma vez que se trata de um detector movido a energia solar, instale-o num local com adequada exposição à luz solar.

Ligar à central

Certifique-se de que a central está no modo de emparelhamento, accione o detector para alarme até a central emitir um toque, o que indica uma ligação bem-sucedida. Arme o sistema, accione novamente o detector e a sirene da central tocará para confirmar que a ligação foi estabelecida.

Especificações

Fonte de alimentação;

Bateria de lítio recarregável 18650 de 3,7 V e 1800 mAh

Corrente em espera: < 0,16 mA

Corrente de saída do painel solar: Luminância 2000 lx ≥ 4 mA

Tempo de espera da bateria: < 150 dias

Alcance de detecção: 8 m/110°

Distância de transmissão sem fios: < 80 m (em áreas abertas)

Radiofrequência: 433 MHz

ERP (dBm) : -2.94

Condições de funcionamento:

Temperatura: -20°C a 50°C

Humidade relativa: < 90% (sem condensação)

Material da caixa: PC + ABS + ANTI-UV

Dimensões do detector (C x L x A): 186 x 200 x 125 mm

Dimensões do suporte (C x L x A): 58 x 58 x 120 mm
