Type de produit	Détecteur de mouvements
Marque	Chuango
Modèle	PIR-926
Technologies de détection	Infrarouge passif et micro-ondes
Portée de détection	8 m
Angle de détection	110°
Fréquence radio	433 MHz
Distance de transmission sans fil	< 80 m (en zone dégagée)
Alimentation	Batterie rechargeable lithium 18650 3,7 V 1800 mAh + panneau solaire
Intensité en veille	< 0,16 mA
Intensité de sortie du panneau solaire	≥ 4 mA à 2000 lux
Durée de veille	< 150 jours
Modes de fonctionnement	Test (10 s) et Économie d'énergie (5 min)
Réglage sensibilité micro-ondes	Haute, Moyenne, Basse
Zones	Normale, Domicile, 24 h
Indice de protection	IP65
Matériau du boîtier	PC + ABS + Anti-UV
Dimensions du détecteur	186 x 200 x 125 mm
Dimensions du support	58 x 58 x 120 mm
Température de fonctionnement	-20°C à 55°C
Humidité relative	< 90% (sans condensation)
Contact anti-sabotage	Oui
Auto-diagnostic	Oui (1 minute après mise sous tension)

FOIRE AUX QUESTIONS - PIR-926 Chuango

Comment installer le détecteur Chuango PIR-926 ?

Séparez le socle et la platine de fixation. Fixez le socle à 2 m du sol, dans un endroit bien ensoleillé. Montez le détecteur sur la platine et réglez l'angle. Évitez les obstacles et les animaux domestiques. Installation recommandée à l'extérieur.

Quelle est la portée de détection du PIR-926 ?

La portée de détection est de 8 mètres avec un angle de 110 degrés. Le détecteur est plus sensible aux mouvements transversaux qu'aux mouvements verticaux.

Que signifient les voyants lumineux du détecteur ?

Voyants rouge et orange clignotant en continu : autodiagnostic (1 min). Voyant rouge clignotant une fois : détection infrarouge. Voyant orange clignotant une fois : détection micro-ondes. Les deux clignotent simultanément : alarme envoyée. Voyant rouge clignote 3 fois toutes les 12 secondes : batterie faible.

Comment connecter le détecteur à une centrale d'alarme ?

Assurez-vous que la centrale est en mode appairage. Déclenchez le détecteur en vous déplaçant dans la zone. Si la centrale émet un signal sonore, la connexion est réussie. Armez le système et testez à nouveau.

Comment régler le mode de fonctionnement ?

Ouvrez le détecteur et réglez le cavalier 'Réglage mode de fonctionnement' : position 10 s pour le mode test (défaut), position 5 min pour le mode économie d'énergie. Le mode économie d'énergie est recommandé pour un usage quotidien.

Comment changer la sensibilité micro-ondes ?

Ouvrez le détecteur et ajustez le cavalier 'Réglage de la sensibilité micro-ondes' sur HAUTE, MOYENNE ou BASSE. Le réglage par défaut est MOYENNE.

Comment économiser la batterie du détecteur ?

Utilisez le mode économie d'énergie (cavalier sur 5 min). Placez le détecteur dans une zone bien ensoleillée pour une charge solaire optimale. Évitez les obstructions du panneau solaire.

Que faire en cas d'alarmes intempestives ?

Vérifiez l'emplacement : évitez les obstacles, les animaux domestiques, les sources de chaleur ou de vent. Réduisez la sensibilité micro-ondes si nécessaire. Assurez-vous que le détecteur est à 2 m du sol.

Puis-je utiliser ce détecteur à l'extérieur ?

Oui, le boîtier en PC+ABS anti-UV et l'indice IP65 le rendent étanche pour un usage extérieur. Veillez à l'installer dans un endroit ensoleillé pour recharger la batterie.

Quelle est la durée de vie de la batterie ?

La batterie rechargeable 18650 offre une autonomie en veille de moins de 150 jours. La durée réelle dépend de l'ensoleillement et de la fréquence de détection. Le panneau solaire recharge la batterie en journée.

MODE D'EMPLOI PIR-926 Chuango

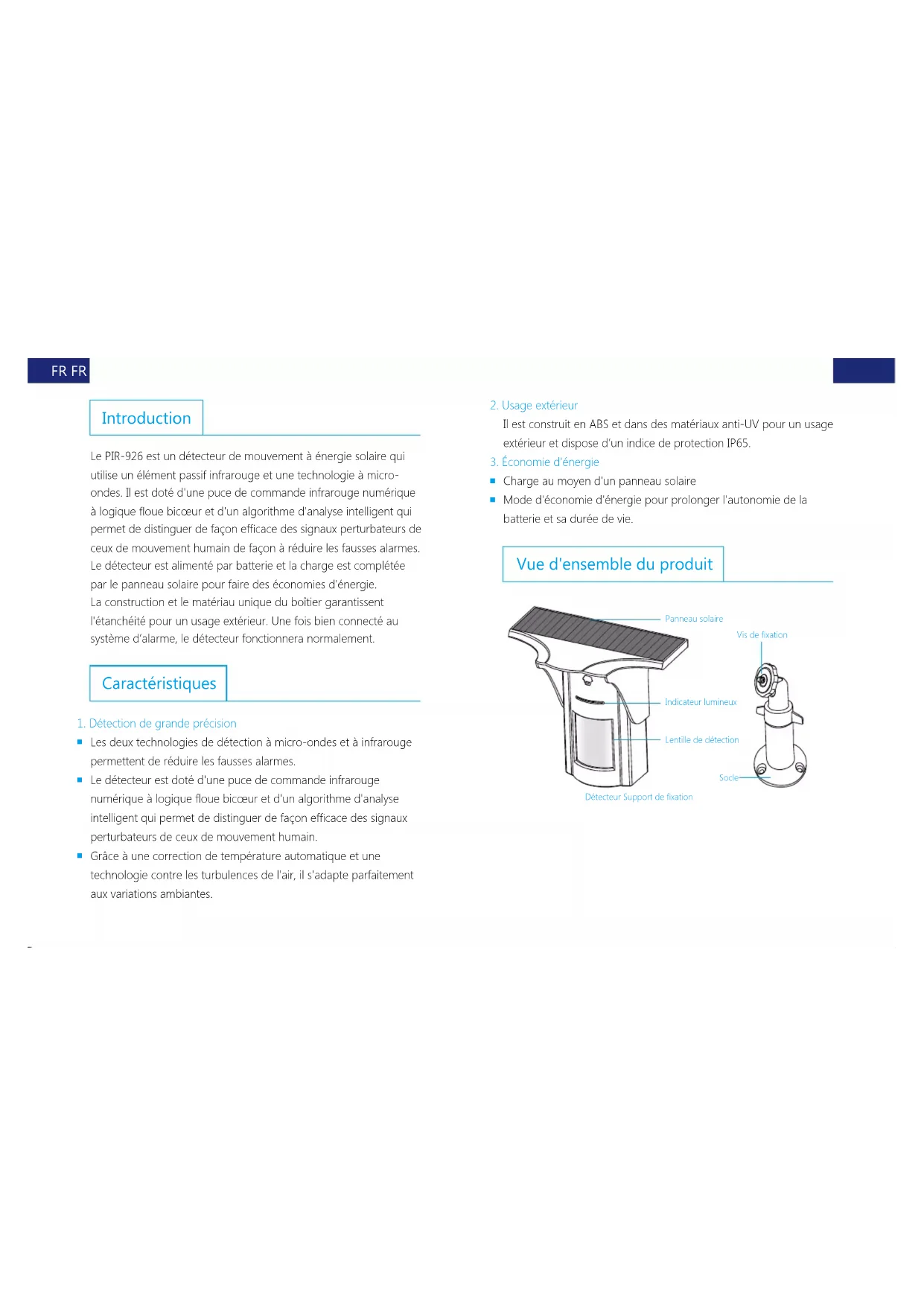

Le PIR-926 est un détecteur de mouvement à énergie solaire qui utilise un élément passif infrarouge et une technologie à microondes. Il est doté d'une puce de commande infrarouge numérique à logique floue bicoeur et d'un algorithme d'analyse intelligent qui permet de distinguer de façon efficace des signaux perturbateurs de ceux de mouvement humain de façon à réduire les fausses alarmes. Le détecteur est alimenté par batterie et la charge est complétée par le panneau solaire pour faire des économies d'énergie. La construction et le matériau unique du boîtier garantissent l'étanchéité pour un usage extérieur. Une fois bien connecté au système d'alarme, le détecteur fonctionnera normalement.

Caractéristiques

1. Détection de grande précision

2. Les deux technologies de détection à micro-ondes et à infrarouge permettent de réduire les fausses alarmes.

3. Le détecteur est doté d'une puce de commande infrarouge numérique à logique floue bicœur et d'un algorithme d'analyse intelligent qui permet de distinguer de façon efficace des signaux perturbateurs de ceux de mouvement humain.
   Grâce à une correction de température automatique et une technologie contre les turbulences de l'air, il s'adapte parfaitement aux variations ambiantes.

4. Usage extérieur

Il est construit en ABS et dans des matériaux anti-UV pour un usage extérieur et dispose d'un indice de protection IP65.

1. Économie d'énergie

2. Charge au moyen d'un panneau solaire
   ■ Mode d'économie d'énergie pour prolonger l'autonomie de la batterie et sa durée de vie.

Vue d'ensemble du produit

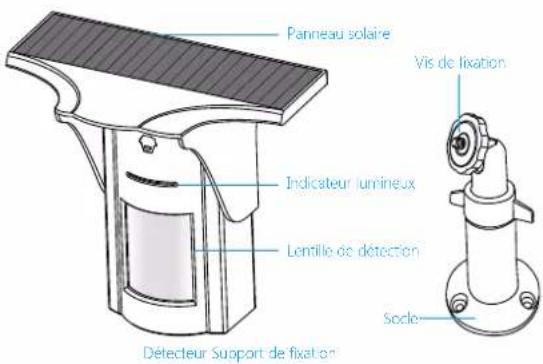

Panneau solaire Vis de fixation Indicateur lumineux Lentille de détection Soclo Détecteur Support de fixation

Description de l'indicateur lumineux

Voyant d'état Signification
Voyants rouge et orange clignotant en continu pendant 1 minute	Autodiagnostic
Voyant rouge clignotant une fois	Détection infrarouge déclenchée
Voyant orange clignotant une fois	Détection par micro-ondes déclenchée
Voyants rouge et orange clignotant une fois simultanément	Détection infrarouge et par micro-ondes déclenchée, envoi d'un signal d'alarme.
Voyant rouge clignote 3 fois toutes les 12 secondes	Batterie presque épuisée. Veuillez l'installer à un endroit bénéficiant d'un ensoleillement suffisant

Description de la carte de circuit imprimé

① Marche/Ar-ât voyant ② Réplage mode de fonctionnement ③ Battery ④ Réplage de la sens biltré micro-onciés ⑤ Contact wall sabotage ⑥ Réplage mode zone 122 MHz

1. Options concernant les voyants : « Marche/Arrêt » (réglage par défaut : ON).
2. Options concernant le mode de fonctionnement : 10 s = mode de test, 5 min = Mode d'économie d'énergie (réglage par défaut : mode de test).
3. Batterie : une batterie rechargeable au lithium 18650.
4. Options de réglage de la sensibilité micro-ondes : HAUTE, MOYENNE, BASSE. (réglage par défaut : moyenne).
5. Contact anti-sabotage : en fonctionnement normal, si le boîtier est ouvert, le détecteur envoie un signal d'alarme.
6. Options concernant le mode zone : zone normale, zone domicile, zone 24 h (réglage par défaut : zone normale).
   Vous pouvez modifier le mode zone de fonctionnement de ce détecteur de la façon suivante :
   Ouvrez le panneau arrière du détecteur, modifiez la position des cavaliers comme indiqué ci-dessous

Home Mode Zone

Normal Zone

24-H Zone

Zone normale : dans un contexte d'état armé ou armé domicile, le détecteur réglé sur zone normale déclenchera une alarme dès la détection d'une intrusion.

Zone domicile : dans un contexte d'état armé domicile, le détecteur réglé sur zone domicile est désarmé.

Zone 24 h : réglé sur zone 24 h, le détecteur déclenchera une alarme dès la détection d'une intrusion, que le système soit armé ou désarmé.

FR FR

Zone de couverture

Vue de côté

Sélection du mode de fonctionnement

Une fois la batterie chargée, le détecteur effectue un autodiagnostic pendant 1 minute en faisant clignoter les voyants d'état rouge et orange de façon continue. Ensuite, il se met à fonctionner selon le mode préréglé.

Mode de test Mode d'économie d'énergie

Mode de test (réglage par défaut) : une détection s'effectue toutes les 10 secondes.

Mode d'économie d'énergie : Tout d'abord, le détecteur entre en mode de test pendant 5 minutes puis il passe au mode d'économie d'énergie.

Si le détecteur détecte des mouvements deux fois en 5 minutes, il passe automatiquement au mode veille. Si aucun mouvement n'est détecté pendant les 5 minutes suivantes, il passera du mode veille au mode armé. Tant qu'il détectera un mouvement sur des périodes de 5 minutes, la durée du mode d'économie d'énergie sera prolongée.

Remarque : Il est conseillé de régler le détecteur en mode d'économie d'énergie pour un usage quotidien pour économiser la batterie.

Test

Retirez la bande d'activation de la batterie. Après un clignotement continu d'1 minute des voyants rouge et orange, le détecteur passe en mode de fonctionnement normal. À ce moment-là, placez le détecteur sur une étagère, déplacez-vous de la gauche vers la droite (ou de droite vers la gauche) dans la zone de couverture pour le déclencher, les voyants rouge et orange clignoteront brièvement. Cela signifie que le détecteur fonctionne correctement.

Installation et remarques

Procédure d'installation :

1. Séparez le socle et la platine de fixation.
2. Fixez le socle au bon endroit (voir les remarques).
3. Montez le détecteur sur la platine de fixation.
4. Montez la platine de fixation sur le socle et réglez correctement l'angle de détection.

FR FR

1. Il est recommandé de réaliser le montage du détecteur à 2 m du sol.
2. Le détecteur est plus sensible à un mouvement croisé qu'à un mouvement vertical. Par conséquent, il est conseillé de le monter perpendiculairement au sens de déplacement des personnes.
3. Veuillez éviter de placer des objets encombrants en face du détecteur, la détection en sera perturbée.
4. Veuillez éviter les situations où des animaux domestiques y grimpent dessus pour empêcher de fausses alarmes.
5. Comme il s'agit d'un détecteur à énergie solaire, veuillez l'installer à un endroit bien ensoleillé.

Connexion avec un tableau de commande

Assurez-vous que le tableau de commande soit appairé : déclenchez le détecteur de manière qu'il émette une alarme et vérifiez que le tableau de commande émette un signal sonore, indiquant que la connexion a réussi. Armez le système, déclenchez de nouveau le détecteur et la sirène du tableau de commande sonnera pour confirmer que la connexion a été établie avec succès.

Caractéristiques

Alimentation :

Batterie au lithium rechargeable 18650 3,7 V 1800 mAh

Intensité en veille : < 0,16 mA

Intensité de sortie du panneau solaire : éclairage de 2000 lx ≥ 4 mA

Durée de vie de la batterie en veille : < 150 jours

Portée de détection : 8 m/110°

Distance de transmission sans fil : < 80 m (en zone dégagée)

Fréquence radio : 433 MHz

ERP (dBm) : -2.94

Condition de fonctionnement :

Température : -20°C \~ 55°C

Humidité relative : < 90% (sans condensation)

Matériau du boîtier : PC + ABS + ANTI-UV

Dimensions du détecteur (L x I x H) : 186 x 200 x 125 mm

Dimensions du support (L x l x H) : 58 x 58 x 120 mm
