PIR-926 - Detector de movimiento Chuango - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de movimientos
Marca	Chuango
Modelo	PIR-926
Tecnologías de detección	Infrarrojo pasivo y microondas
Alcance de detección	8 m
Ángulo de detección	110°
Frecuencia de radio	433 MHz
Distancia de transmisión inalámbrica	< 80 m (en zona despejada)
Alimentación	Batería recargable de litio 18650 3,7 V 1800 mAh + panel solar
Intensidad en reposo	< 0,16 mA
Intensidad de salida del panel solar	≥ 4 mA a 2000 lux
Duración en reposo	< 150 días
Modos de funcionamiento	Prueba (10 s) y Ahorro de energía (5 min)
Ajuste de sensibilidad de microondas	Alta, Media, Baja
Zonas	Normal, Hogar, 24 h
Índice de protección	IP65
Material de la carcasa	PC + ABS + Anti-UV
Dimensiones del detector	186 x 200 x 125 mm
Dimensiones del soporte	58 x 58 x 120 mm
Temperatura de funcionamiento	-20°C a 55°C
Humedad relativa	< 90% (sin condensación)
Contacto antimanipulación	Sí
Autodiagnóstico	Sí (1 minuto después de encendido)

Preguntas frecuentes - PIR-926 Chuango

¿Cómo instalar el detector Chuango PIR-926?

Separe la base y la placa de fijación. Fije la base a 2 m del suelo, en un lugar bien soleado. Monte el detector en la placa y ajuste el ángulo. Evite obstáculos y mascotas. Instalación recomendada en exteriores.

¿Cuál es el alcance de detección del PIR-926?

El alcance de detección es de 8 metros con un ángulo de 110 grados. El detector es más sensible a los movimientos transversales que a los verticales.

¿Qué significan los indicadores luminosos del detector?

Indicadores rojo y naranja parpadeando continuamente: autodiagnóstico (1 min). Indicador rojo parpadeando una vez: detección infrarroja. Indicador naranja parpadeando una vez: detección por microondas. Ambos parpadean simultáneamente: alarma enviada. Indicador rojo parpadea 3 veces cada 12 segundos: batería baja.

¿Cómo conectar el detector a una central de alarma?

Asegúrese de que la central está en modo de emparejamiento. Active el detector moviéndose en la zona. Si la central emite un sonido, la conexión es exitosa. Arme el sistema y pruebe de nuevo.

¿Cómo ajustar el modo de funcionamiento?

Abra el detector y ajuste el jumper 'Ajuste del modo de funcionamiento': posición 10 s para el modo prueba (predeterminado), posición 5 min para el modo ahorro de energía. Se recomienda el modo ahorro de energía para uso diario.

¿Cómo cambiar la sensibilidad de microondas?

Abra el detector y ajuste el jumper 'Ajuste de la sensibilidad de microondas' en ALTA, MEDIA o BAJA. El ajuste predeterminado es MEDIA.

¿Cómo ahorrar batería del detector?

Utilice el modo ahorro de energía (jumper en 5 min). Coloque el detector en una zona bien soleada para una carga solar óptima. Evite obstrucciones del panel solar.

¿Qué hacer en caso de alarmas falsas?

Verifique la ubicación: evite obstáculos, mascotas, fuentes de calor o viento. Reduzca la sensibilidad de microondas si es necesario. Asegúrese de que el detector esté a 2 m del suelo.

¿Puedo usar este detector en exteriores?

Sí, la carcasa de PC+ABS anti-UV y el índice IP65 lo hacen hermético para uso exterior. Asegúrese de instalarlo en un lugar soleado para recargar la batería.

¿Cuál es la duración de la batería?

La batería recargable 18650 ofrece una autonomía en reposo de menos de 150 días. La duración real depende de la exposición solar y la frecuencia de detección. El panel solar recarga la batería durante el día.

MANUAL DE USUARIO PIR-926 Chuango

El MD9260 es un detector de movimiento alimentado con energía solar que utiliza un elemento infrarrojo pasivo y tecnología de microondas. Consta de un chip digital de control lógico de infrarrojos con doble núcleo y de análisis inteligente que puede diferenciar eficazmente entre las señales de interferencia y de movimiento humano y las señales de los movimientos corporales para reducir las falsas alarmas. El detector está alimentado con una batería que se recarga continuamente con energía solar para ahorrar electricidad. El material único de la caja y su estructura mejoran su nivel de impermeabilidad para el uso en exteriores. El detector funcionará con normalidad únicamente después de conectarlo correctamente a un sistema de alarma.

Características

1. Detección precisa

• Cuenta con un sistema de detección dual por microondas e infrarrojos para evitar las falsas alarmas.
• Consta de un chip digital de control lógico de infrarrojos con doble núcleo y de análisis inteligente que puede diferenciar eficazmente entre las señales de interferencia y de movimiento humano y las señales de los movimientos.
• Gracias a su tecnología de compensación de temperatura automática y contra las turbulencias de aire, se adapta fácilmente a los cambios ambientales.

2. Uso en exteriores

Hecho con materiales ABS y antirrayos UV de grado IP65 para su uso en exteriores.

3. Ahorro de energía

■ Recargable con energía solar.
- Modo de ahorro de energía para reducir el tiempo de carga de la batería y ampliar su vida útil.

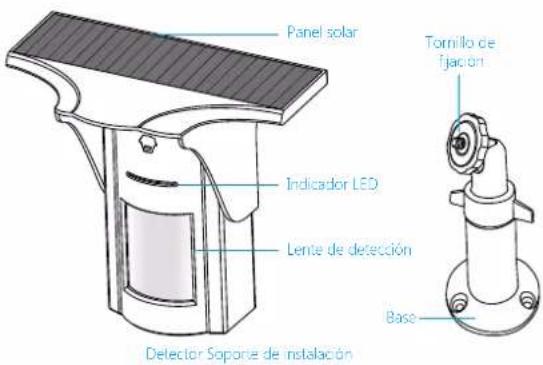

Descripción del producto

Panel solar Indicator LED Lente de detectión Tornillo de fijación Base Detector Soporte de instalación

Indicación LED

Estado de LED Significado
Los LEDs rojo y naranja parpadean continuamente durante 1 minuto	Autodiagnóstico
El LED rojo parpadea una vez	Se ha disparado el sistema de infrarrojos
El LED naranja parpadea una vez	Se ha disparado el sistema de microondas
Los LEDs rojo y naranja parpadean una vez simultáneamente	Se han disparado los sistemas de infrarrojos y de microondas y el detector envía una señal de alarma.
El LED rojo parpadea 3 veces cada 12 segundos	Batería baja. Instale el aparato en un lugar con suficiente luz solar

Diseño de la placa del circuito impreso

① LED encordiero/spagado ② Configuración del modo de funcionamiento ③ Materials ④ Ajuste de sensibilidad a microondas ⑤ Interruptor de seguridad ⑥ Configuración del modo de zona

1. Opciones del LED: Encendido/apagado (encendido de forma predeterminada).

2. Opciones del modo de funcionamiento: 10 S= Modo de prueba, 5 MIN= Modo de ahorro de energía (la configuración predeterminada es modo de prueba).

3. Batería: 1 batería de litio recargable 18650.

4. Opciones de ajuste de la sensibilidad a microondas: ALTA, MEDIA, BAJA. (la configuración predeterminada es Media).

5. Interruptor de seguridad: Si se abre la caja durante el funcionamiento, el detector enviará una señal de alarma.

6. Opciones de modo de zona: Zona normal, zona de hogar, zona 24 H (la configuración predeterminada es zona normal).

Zona normal: Cuando se encuentra activado o en estado de activación de hogar, si se configura el detector en zona normal se disparará una alarma al detectar una intrusión.

Zona de hogar: En estado de activación de hogar, si se configura el detector en zona de hogar se desactivará.

Zona 24 H: Si se configura el detector en zona 24 H, se disparará una alarma al detectar una intrusión independientemente de si el sistema está activado o desactivado.

Campo de detección

Selección de modo de funcionamiento

Después de cargar la batería, el detector realizará un autodiagnóstico de 1 minuto y los LEDs rojo y naranja parpadearán continuamente. A continuación, comenzará a funcionar según el modo de funcionamiento configurado previamente.

Modo de prueba Modo de ahorro de energía

Modo de prueba (configuración predeterminada): El detector realizará deteciones cada 10 segundos.

Modo de ahorro de energía: Primero, el detector entrará en un modo de prueba de 5 minutos y, a continuación, cambiará a modo de ahorro de energía.

Si la unidad detecta movimiento dos veces en 5 minutos, pasará automáticamente a modo de hibernación. Si no detecta movimiento en un periodo de 5 minutos, pasará de modo de hibernación a activado. Si se detecta movimiento en un plazo de 5 minutos, se ampliará la duración del modo de ahorro de energía.

Nota: Se recomienda configurar el detector en modo de ahorro de energía para ahorrar energía en el uso diario.

Prueba

Quite la tira de activación de la batería. Los LEDs rojo y naranja parpadearán continuamente durante 1 minuto y el dispositivo entrará en funcionamiento. Coloque el detector sobre una estantería y camine de izquierda a derecha o de derecha a izquierda dentro del campo de detección para dispararlo. A continuación, los LED rojo y naranja parpadearán una vez. Esto indica que el detector funciona correctamente.

Instalación y notas

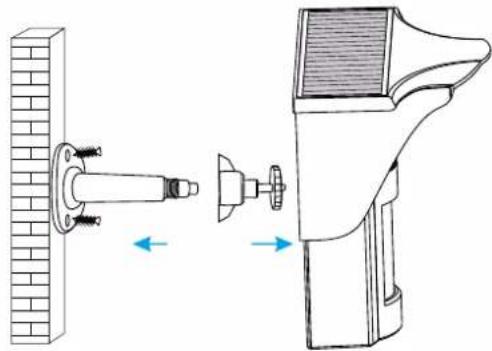

Pasos de instalación:

1. Separe el soporte de acoplamiento y la base.
2. Fije la base en el lugar adecuado (consulte las notas).
3. Fije el detector en el soporte de acoplamiento.
4. Fije la base en el soporte de acoplamiento y ajústelo en el ángulo de detección adecuado.

1. Se recomienda montar el detector a una altura de 2 m respecto al suelo.
2. El detector es más sensible a los movimientos cruzados que a los movimientos verticales, por lo que se recomienda instalarlo verticalmente respecto a la dirección del movimiento de personas.
3. Evite colocar objetos grandes que puedan afectar a la detección delante del detector.
4. Evite colocarlo en un lugar donde puedan subir las mascotas para evitar las falsas alarmas.
5. Instálelo en un lugar con una luz solar adecuada, ya que es un detector alimentado con energía solar.

Conectar al panel de control

Asegúrese de que el panel de control esté en estado de vinculación y dispare la alarma del detector hasta que el panel emita un pitido, que indica que la conexión se ha realizado correctamente. Active el sistema, dispare el detector otra vez y sonará la sirena del panel de control confirmando que la conexión se ha realizado correctamente.

Especificaciones

Alimentación eléctrica:

18650 Batería de litio recargable de 3,7 V 1800 mAh

Corriente en espera: < 0,16 mA

Corriente de salida del panel solar: 2000 lx de iluminación ≥ 4 mA

Duración de la batería en modo de espera: < 150 días

Campo de detección: 8 m/110°

Distancia de transmisión inalámbrica: < 80 m (en campo abierto)

Radiofrecuencia: 433 MHz

ERP (dBm) : -2.94

Condiciones de funcionamiento:

Temperatura: Entre -20°C y + 50°C

Humedad relativa: < 90% (sin condensación)

Material de la caja: PC + ABS + antirrayos UV

ERP(dBm).MAX: 1.02

Medidas del detector (L x A x Al): 186 x 200 x 125 mm

Medidas del soporte (L x A x Al): 58 x 58 x 120 mm
