PIR800 - Detector de movimiento Chuango - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de movimientos infrarrojo inalámbrico
Marca	Chuango
Modelo	PIR800
Alimentación	3 V CC (2 pilas AAA/LR03 1,5 V)
Autonomía en espera	1 año (modo ahorro de energía)
Distancia de detección	5 m
Ángulo de detección	15° (haz cortina)
Distancia de transmisión	< 80 m (en zona despejada)
Frecuencia de radio	433 MHz
Corriente estática	< 21 μA
Corriente en alarma	< 22 mA
Material de la carcasa	Plástico ABS
Dimensiones del detector (L x A x H)	48 x 33 x 88 mm
Dimensiones de la placa de montaje	52 x 30 x 11,6 mm
Condiciones de funcionamiento (temperatura)	0 °C ~ 55 °C
Humedad relativa	< 80 % (sin condensación)
Montaje	En pared o en techo
Funciones principales	Detección infrarroja, lógica difusa, antisabotaje, modo prueba y ahorro de energía
Indicador luminoso	Sí (parpadeo para autodiagnóstico, intrusión, modo prueba, baja tensión)
Mantenimiento y limpieza	Limpiar la lente con un paño suave y seco; no tocar la superficie del sensor
Seguridad	Contacto antisabotaje en caso de apertura de la carcasa
Pilas	Reemplazables por el usuario (pilas AAA)
ERP (dBm)	-14.81

Preguntas frecuentes - PIR800 Chuango

¿Cómo instalar el detector Chuango PIR800?

Fije el soporte a la pared (a 2 m del suelo recomendado) o al techo sobre una puerta/ventana. Oriente la lente hacia el interior y encaje el detector en el soporte. Asegúrese de que la zona de detección no esté obstruida.

¿Cómo probar el detector después de la instalación?

Presione el botón de prueba. El detector entra en modo prueba y parpadea en cada detección durante 3 minutos. Muévase dentro del área de cobertura (5 m) cruzando los haces infrarrojos. El indicador luminoso parpadea con cada movimiento detectado.

¿Cómo conectar el detector al panel de control?

Ponga el panel de control en espera de conexión, luego presione dos veces el botón de prueba del detector. Un pitido confirma el enlace. Arme el sistema y active el detector para verificar la alarma.

¿Cuál es la autonomía de las pilas?

En modo ahorro de energía, las pilas AAA proporcionan una autonomía de aproximadamente 1 año en espera. Cuando la tensión es baja, el indicador luminoso parpadea una vez cada 3 segundos: reemplace las pilas inmediatamente.

¿Cuál es el alcance de transmisión?

La distancia de transmisión inalámbrica puede alcanzar 80 metros en zona despejada. Los obstáculos (paredes, muebles) reducen el alcance.

¿Qué hacer si el indicador luminoso parpadea continuamente?

Un parpadeo continuo indica un autodiagnóstico en curso (duración de un minuto después de encenderse). Si el parpadeo persiste, verifique el correcto funcionamiento del sensor y que no haya obstrucción de la lente.

¿Se puede usar el detector en exteriores?

El detector está diseñado para uso en interiores (balcón, pasillo, ventana, puerta). Evite la exposición directa al sol, corrientes de aire y cambios rápidos de temperatura (aire acondicionado, radiador).

¿Cómo evitar falsas alarmas?

Instale el detector lejos de fuentes de calor (radiadores, hornos) y corrientes de aire (ventiladores, aires acondicionados). No obstruya la lente. La tecnología de lógica difusa distingue los movimientos humanos de las perturbaciones.

¿Cómo limpiar el detector?

Use un paño suave y seco para limpiar la carcasa y la lente. No toque la superficie del sensor infrarrojo y no use productos químicos o abrasivos.

¿Qué significa el parpadeo del indicador luminoso?

Parpadeo continuo: autodiagnóstico. Un parpadeo: intrusión detectada. Dos parpadeos: fin del modo prueba, paso a ahorro de energía. Un parpadeo cada 3 segundos: pilas bajas.

MANUAL DE USUARIO PIR800 Chuango

El funciona como un equipo de detectores. El equipo es capaz de detectar los malos del cierto y para detectarlos malos. El equipo es capaz de detectar malos del cierto. El equipo es capaz de detectar malos del cierto. El equipo es capaz de detectar malos del cierto. El equipo es capaz de detectar malos del cierto. El equipo es capaz de detectar malos del cierto. El equipo es capaz de detectar malos del cierto. El equipo es capaz de detectar malos del cierto. El equipo es capaz de detectar malos del cierto.

Characteristicas

Detección precisa

Tecnología digital de procesamiento de control lógico de infrarrojos con doble núcleo

Diferencia eficazmente las senales de interferencia de las senales del movimiento humano a工程技术 de un análisis inteligente

Diseno compacto

Tamañopequeño, ocupa poco espacio

Instalación flexible

Opaciones de montaje en techo o pared

Ahorro de energia

El modo de ahora de energia permite 1 año de duración en modo de espera

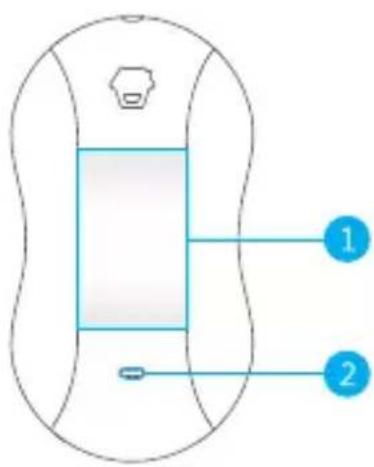

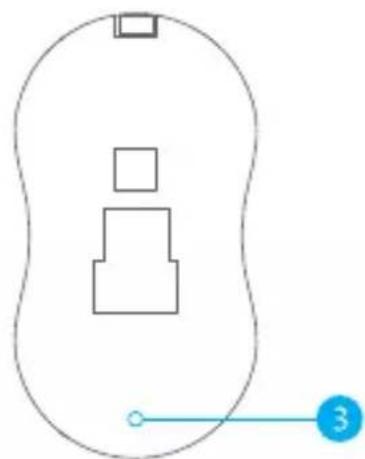

Descripción del producto

1. Lente de detectación
2. Indicador LED
3. Botón de prueba
4. Soporte

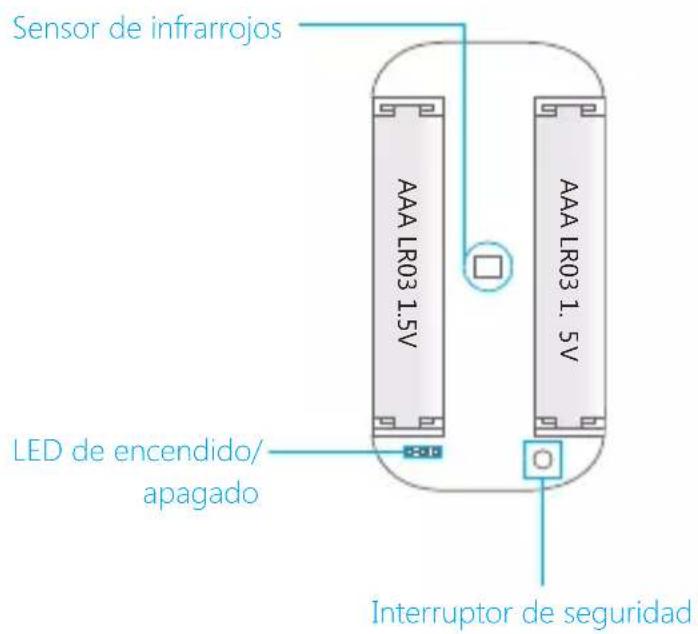

Diseño de la placá del circuito impreso

Sensor de infrarrojos: Detecta el aspectro de infrarrojos del cuerpo humano. No toque la superficie con la mano y manténgala limpia.

Interruptor de seguridad: Si se abre la carcasa en modo de funciona, seactivará el interruptor de sécurité y emitirá una sealsl del alarma.

Indicación LED

Se pueda encender o apagar el indicator LED configurando puentes. Consulte la "Disposition de la plac del circuito impreso" anterior.

Parpadeo continuo: Autodiagnostico en progreso

Un parpadeo: Se ha detectado un intruso

Dos parpadeos: Modelo de prueba completado,enta en modo de ahorro de energia.

Un parpadeo cada 3segundos: Bombie inmediamente las pilas según lasindicaciones de tensión.

Uso

Quite la tira aislante para activar las pilas. Entrará en estado de funciona el我一直gatorio.

Modo de funciona

Modo de prueba: Pulse el botón de prueba, el sensor entraía en modo de prueba realizando detectaciones cada 10segundo

Cuando pasen 3 Minutes, el indicator LED parpadeará dos veces y el sensor pasado a modo de ahora de energia.

Modo de ahora de energia: Si se activa el sensor dos veces en un plazo de 3 horas en estado de funciona bajo, entrada en modo de hibernación para ahorrar energia. Si no hay Movimiento en los siguientes 3 horas, el sensor volverá aentrar en estado de funciona bajo.

Instalación y avisos

Montaje en pared:

Fije el soporte longitudinalmente en la pared e instale el detector sobre el. Montelo en la entrada y calidad por donde podra entrada el intruso. Se recomienda montarlo a una alta de 2 m respecto al suejo.

Montaje en techo:

Fije el soporte lateralmente en el techo, encima de la puerta o ventana, e instale el detector sobre el.

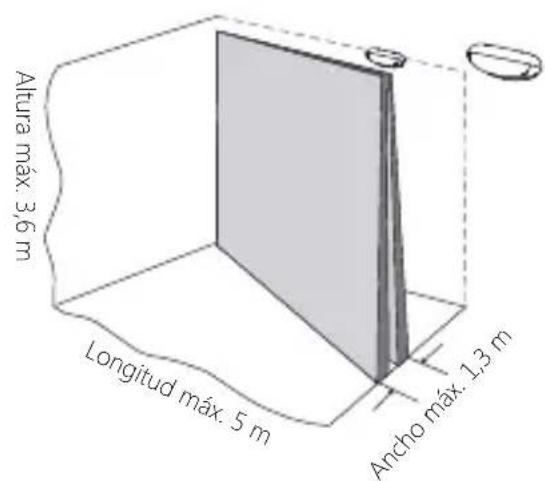

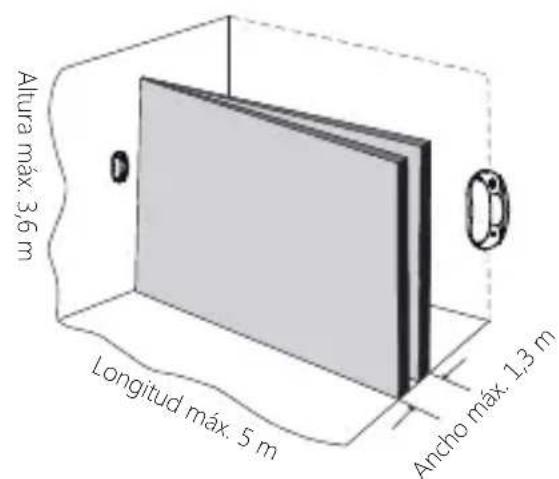

Distancia de detectacion:

Montado en pared Montado en techo

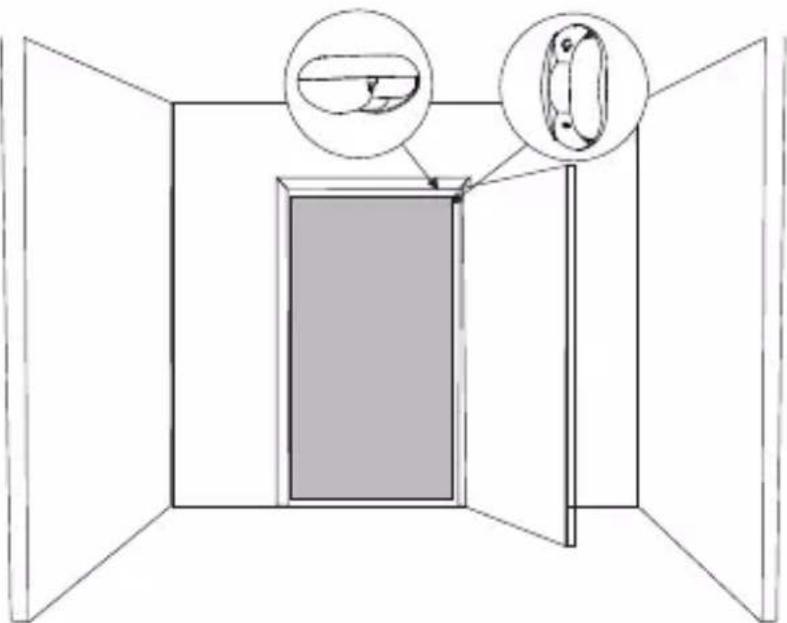

Montado en puerta

Nota: asegúrese de que la direccion de detectación está orientada hacía el interior, independiente de si está instalado en una pared o en el techo. Ajuste el ángulo del soporte para optimizar el efecto de detectación.

Evite montar el detector cerca de aires acondicionados, ventiladores electricos, neveras, hornos, calentadores u otros objetos que poderan provocar un cambio rápido de temperatura y evite montarlo directamente bajo la luz del sol.

Evite los objetivos que pueda obrearir la lente para que no perjudiquen el efecto de detectación.

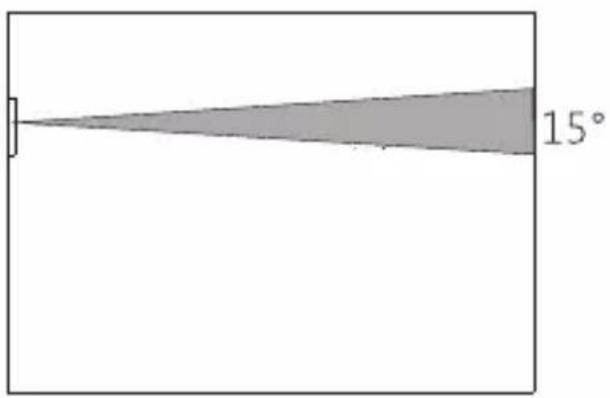

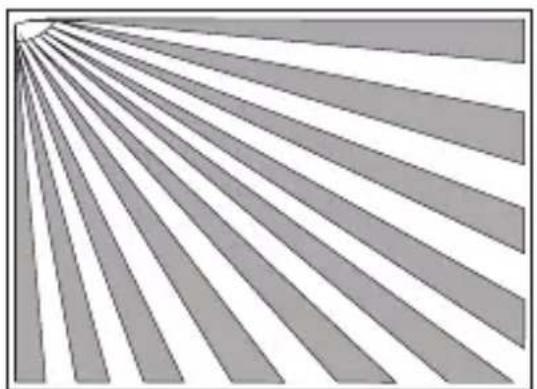

Campo de detectación

0m

5m

0m

5m

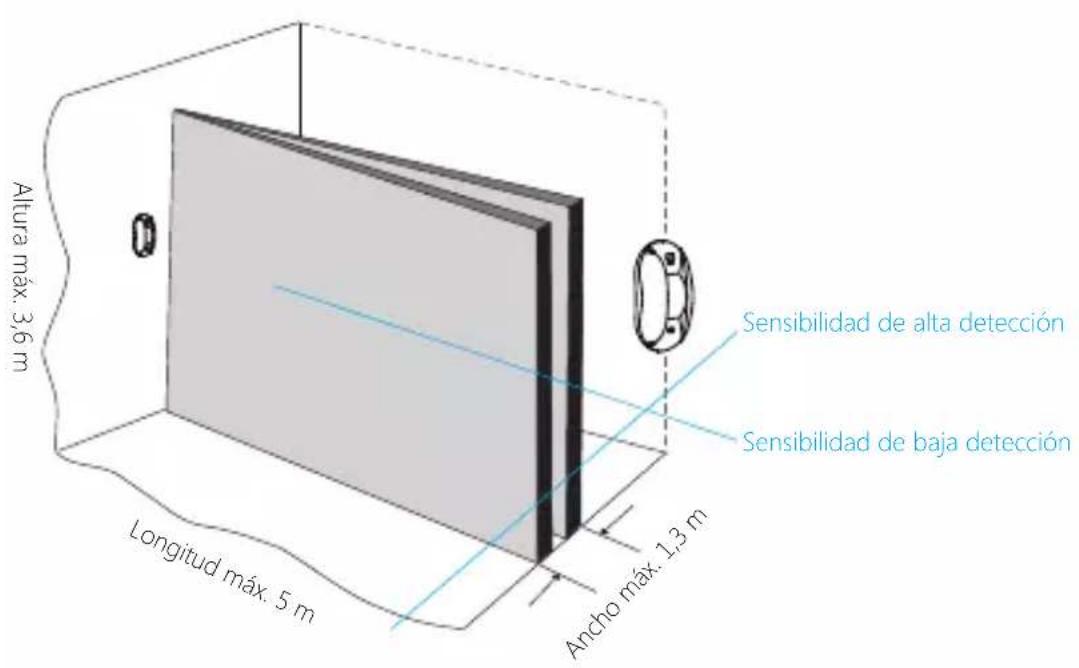

Prueva (prueba de andar)

Después de la instalación, pulse el botón de prueba, carne bajo el camino de detectación cruzando el aspectro de infrarrojos (consulte el suiviente diagrama) y observe el indicator LED para asegurarse de que funciona. El indicator LED parpadeará una vez cuando detecte movimiento humano.

Conectarlo con el panel de control

Cuando el panel de control está en estado de connexion, pulsed dos veces el botón de prueba del detector para enviar una sealsinalámbrica. Cuando el panel reciba la sealsnal, sonará un pitidoindicando que se ha connectado correctamente.

Active el sistemas y dispare el detector另一边 vez. La alarma del panel sonará inmediamente. Esto indica que el detector se ha conectado correctamente con el panel.

Nota: Asegürese de que no se disparenortonos detectores durante la connexion.

Especillasiones

Alimentación electrica: 3 V CC (2 pilas AAA LR03 de 1,5 V)

Distancia de detectación: 5 m

Ángulo de detectación de cortina: 15^

Distancia de transmisión: < 80m (en camino abierto)

Radiofrecuencia: 433MHz

Material de la caja: Plástico ABS

ERP(dBm): -14.81

Condicaciones de funciona:

Temperatura: Entre 0^ C y + 50 °C

Humedad relativ: < 90% (sin condensacion)

Medidas del detector (L x A x Al): 48 x 33 x 88 mm

Medidas de la placademontaje (LxAxAl): 52× 30× 11,6mm
