WS-280 - Alarme sonora externa sem fio Chuango - Manual de utilização gratuito

Tipo de produto	Alarme sonoro externo sem fio
Marca	Chuango
Modelo	WS-280
Alimentação	12V 500mA (adaptador de rede) + Bateria de reserva recarregável de lítio 18650 3,7V 1800mAh
Consumo	< 350 mA em alarme, < 15 mA em espera
Alcance de rádio	< 80 m (em área aberta)
Frequência de rádio	433 MHz
Volume sonoro	105 dB máximo
Índice de proteção	IP54
Material da caixa	PC+ABS anti-UV
Temperatura de operação	0°C a +55°C
Umidade	< 80% sem condensação
Autonomia da bateria em espera	< 7 dias
Funções principais	Sirene com estroboscópio, conexão sem fio a uma central de alarme ou funcionamento autônomo, borne para detectores com fio, contato antissabotagem, modos armar/desarmar, modo instalação
Segurança	Contato antissabotagem integrado, alarme acionado por detectores
Manutenção	Limpar com um pano macio e seco. Evitar solventes.
Peças sobressalentes	Bateria recarregável 18650 (substituível), jumper de ajuste de volume/duração

Perguntas frequentes - WS-280 Chuango

Como conectar a sirene ao painel de controle?

Pressione o botão de aquisição da sirene por 0,5 segundo até ouvir um bipe. Em seguida, pressione a tecla SOS ou Armar do painel de controle (ou através do aplicativo). Um bipe confirma a conexão. Certifique-se de não acionar outros detectores durante o pareamento.

Como usar a sirene no modo autônomo?

A sirene pode funcionar sem painel de controle. Conecte-a diretamente a detectores sem fio (controle remoto, contato de porta, detector PIR) pressionando o botão de aquisição e acionando o acessório. A sirene soará e o estroboscópio será ativado durante uma intrusão.

Como ajustar o volume do alarme?

Abra a sirene e localize o jumper de ajuste de volume na placa de circuito. Posicione-o conforme suas necessidades. O volume padrão é o mais alto. Nota: mesmo no modo silencioso, um bipe é emitido ao armar/desarmar.

Como ajustar a duração do alarme?

Na placa de circuito, ajuste o jumper de ajuste de duração. A duração padrão é definida de fábrica. Consulte o manual para as posições exatas.

O que fazer se a sirene não ligar?

Verifique a alimentação de rede (12V 500mA) e a bateria de reserva. Certifique-se de que a bateria de lítio 18650 está corretamente inserida e carregada. Verifique também o fusível (se presente). Se o problema persistir, entre em contato com o suporte.

Como substituir a bateria de reserva?

Desmonte a sirene da parede e abra a caixa. A bateria é uma Lítio 18650 de 3,7V / 1800 mAh. Desconecte a bateria antiga e substitua por uma nova idêntica. Respeite a polaridade. Feche cuidadosamente.

Como instalar a sirene no exterior?

Use o gabarito de instalação fornecido para fazer os furos. Fixe o suporte de parede com os parafusos. Monte a sirene e aperte os parafusos. Certifique-se de que o contato antissabotagem está bem posicionado. Coloque no modo instalação antes de manusear para evitar falsos alarmes.

O que significa o piscar dos LEDs?

No modo armado, o LED pisca uma vez a cada 5 segundos. No modo desarmado, nenhuma indicação. Se um alarme ocorreu e o sistema não foi desarmado, o LED pisca a cada 2 segundos por 2 horas.

Como desconectar a sirene de um painel de controle?

Mantenha pressionado o botão de aquisição da sirene até ouvir 2 bipes. Isso desconecta a sirene do painel de controle. Em seguida, você pode reconectá-la a outro sistema.

Como adicionar um novo acessório sem desmontar a sirene?

Coloque a sirene no modo instalação (pressione 3 vezes em Desarmar). Em seguida, no controle remoto, pressione 3 vezes em Modo residencial. A sirene emite um bipe longo e entra no modo de conexão por 15 segundos. Acione o acessório a ser conectado.

MANUAL DE UTILIZADOR WS-280 Chuango

A sirene externa com luz estroboscopica sem fios serve para dissuadir intrusos, tocando quando receive um sinai sem fios da central ou dos senseores ligados. Podem ser ligadas mais sirenes com luz estroboscopica sem fios à mesma central para reforçar o efeito de dissuação. A sirene soa e os seuis indicadores luminosos piscam uma vez quando é ligada a central como periféric e o Sistema é acontecido. Quando a sirene actua como central de alarme autónoma e está ligada a periféricos, tais como controlos remotos, contactos de portas/janelas, detectores de movimento PIR, etc., taça e os seuis indicadores luminosos piscam quando qualquer um dos senseores é acontecido.

Apresentação do produits

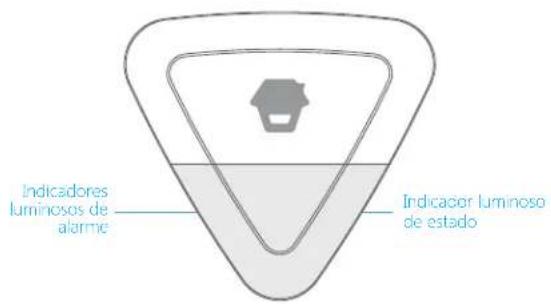

Vista dienteira

Indicação da luz de estado

Estado Indicador luminoso
Todo casa/armar Pisa	uma vez de 5 em 5 segundos
Desarmar Nenhum indicador luminoso
Não foi desarmado antes o alarme	Pisca uma vez de 2 em 2 segundo durante 2 horas

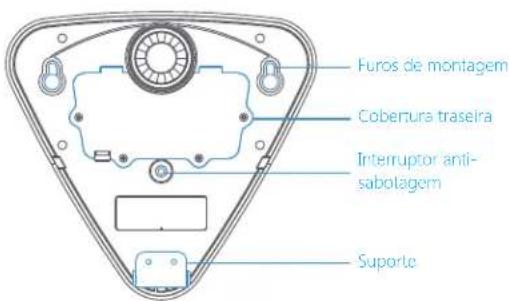

Vista traseira

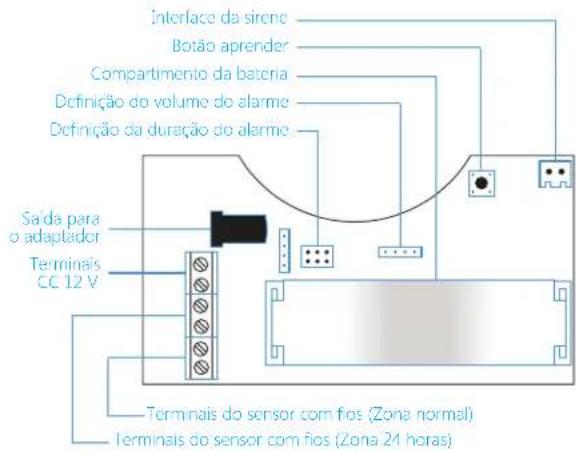

Disposicao do circuito impresso

Configuração do interruptor (jumper)

Defina o volume e a duração do alarme respectivamente na placado circuito impresso.

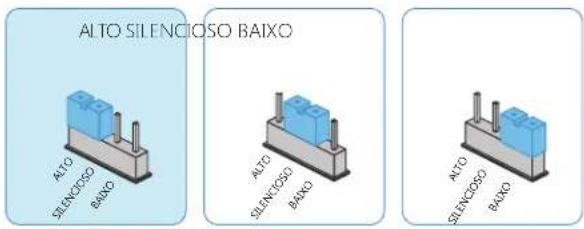

Definção do volume do alarme

Predefinção

Note: A sirene toca com o volume predefirido quando é lgada a central, masmo so o alarmc da central estiver definido como silencioso. Isso serve para aierter os vizirhos e impocir a intrusao. Quando a central está no modo desarmar/armar silencioso, a sirene é desarmada/armada silenciosamente. Quando a sirene está no mode silencioso, mesmo assim sao ao armar e desarmar.

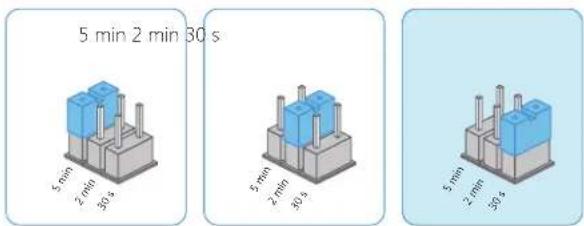

Definição da duração do alarme

Predefinção

Quando funciona como sirene sem fios, delve ser ligada.
previamente a central sem fios. Quando a central dispara, a sirene toca e a luz estroboscopica pisca para dissuadir intrusos.

Ligar a central

Prima o botao aplrender durante 0,5 segundo; a sirene apita uma vez e no modo de ligation. Prima o botao [SOS] ou o botao [Armar] na central. A ligation da sirene sem fios e da central é bem-sucedica antes de a sirene emitir um sinai sonoro.

Note: Com a sirené no modo de ligação, prima novamente o botão學習 para sair. A sirenc emite um sinal sorio.

Quando ligar a central, não active nenhum sensor para evaporar interferencias.

Desligar

Para desligar a sirene e a central, prima sem soltar o botao,. aprender ate ouvir bois ainis sonoros.

PTPT

Quando funciona como una central de alarme autónoma, delve ser llgada previamente aos senseores sem fios ou com fios. quando é detectada uma intrusão, a sirene toca e a luz estroboscópica piscá para dissuadir os intrusos.

Ligar a periféricos: prima o botão aplender na sirene e aggiione uma vez o periférico. A ligação é estabelecida antes de ouvir um sina sonoro da sirene.

Terminais com fios

A sirene conta com terminals para a fonte de alimentacao e para sensores com fios. Basta ligar o cabo de alimentacao ou os sensores com fios ao bornes. Certifique-se de que e feita a distinguao entre os pados positivo e negativo.

Alimentação. Entrada CC 12 V

Zona (modo zona normal): Quando o sensor é acontecido no modo de zona normal, o Sistema dispara imeditamente o alarme.

Zona 24 (modo zona 24-H): Uma vez actionado o modo de zona 24-H, o alarme do Sistema dispara logo de seguida, independentelemente do estado em que oSYSTEMA se encontra. O detector de fumo, o detector de gas e o detector de raios infravermelho são configurados no modo de zona 24-H.

Modo de instalacao

O modo de instalacao é definido para que o'utilizar passada sordentar ou voltar a montar a sirene sem actionar o interruptor anti-sabotagem. Desta maneira não incomoda outras pessoas.

1Prima continuamente o botão [Desarmar]no controlo remoto 3 vezes. A sirene passa de seguida para o modo de instalação antes de ouvido um sinal sonoro prolongado. Qualquer sensor ou botão anti-sabotagem acontecido durante o modo de instalação não acontecer a sirene; mas serao ouvidos 3 sinais sonoros.
② Prima o botao [Armar a sirene sairá do modo de instalacao depuis de ouvido um sinai sonoro prolongado. A sirene sai do modo de ligaço quando nenhuma operação é levada a cabo no espoço de 10 minutos.

Instalacao

Finalize a configuração doSYSTEMA napla de circuito impresso e entre no modo de instalação antes de proceder à mesma.

① Mantenha o molde de papel para posicionar no site certo, fixe o nivelador no papel para verificar eajsutar a posicao.
② Introduza bois parafusos nos furos dos parafusos superiores.
Monte o suporte nos furos dos parafusos inferiores e aparafuse.
4Rasgue o molde de papel.
Monta sirene na parede, aperte bem o parafuso e certifique-se de que a sirene está bem posicionada.

Entrar no modo de ligação através do controlo remoto

Esta funcao e para osutilizadores ligarem perifericos recem-comprados sem desmontar a sirene da parede.

Quando a sirene está no modo de instalação, prima continuamente o botão [Armar Casa] do controlo remoto 3 vezes. A sirene passa para o modo de ligação antes de ouvir um sinai sonoro prolongado. A sirene sai do modo de ligação quando nenhuma operação é levada a cabo nos 15 segundos subsequentes.

Especificações

Fonte de alimentacao: CC 12 V 500 mA

Bateria de reserva:

Bateria de litio recarregavel 18650 de 3.7 V e 1800 mAh

Corrente maxima do alarme: < 350mA

Corrente estatica: < 15mA

Distância de receção sem fios: < 80 m (em和地区 abertas)

Condições deestrutura:

Temperatura: 0°C a + 55°C

Humidade relativa: < 80% (sem condensacao)

Volume maximala sirene: 105 dB

Tempo de espera da bateria: < 7 dias

Material da caixa: PC + ABS, ANTI-UV

Classificacao IP:IP54

Dimensoes (C× L× A) :245,2x227,5x72,4mm
