Type product	4-straal infrarood bewegingsdetector
Merk	Chuango
Model	AID420
Afmetingen	42 x 47 x 612 mm
Gewicht	Niet gespecificeerd in de handleiding (schatting ~500 g met batterijen)
Voeding	5 CR123A batterijen (3 V): 2 voor de zender, 3 voor de ontvanger
Stand-by levensduur	3 jaar
Stand-by stroomverbruik	Zender < 0,03 mA; Ontvanger < 0,08 mA
Alarm stroomverbruik	16 mA
Detectiebereik	Maximaal 6 m
Beschermingsgraad	IP66
Draadloze frequentie	433 MHz
Max. ERP vermogen	-7,44 dBm
Transmissieafstand	< 80 m in open gebied
Behuizing materiaal	UV-bestendig polycarbonaat
Aantal stralen	4 infraroodstralen
Zone types	24u, normaal, thuis (instelbaar)
Instelbare alarmduur	0,3 s / 0,6 s / 0,9 s / 1,2 s
Indicatie voor lage batterij	Knipperend lampje om de 3 seconden
Inhoud van de verpakking	5 CR123A batterijen, 1 zakje schroeven, 1 handleiding
Onderhoud	Veeg de straalstaven elke 3 maanden af met een vochtige doek
Bedrijfstemperatuur	Niet gespecificeerd (schatting -10°C tot 50°C typisch)
Installatie	Bevestiging aan de muur met schroeven, verplichte uitlijning zender/ontvanger

Veelgestelde vragen - AID420 Chuango

Hoe koppel ik de AID420 detector aan een Chuango bedieningspaneel?

Plaats de elektronische panelen van de zender en ontvanger tegenover elkaar in dezelfde richting. Zet het bedieningspaneel in de koppelmodus en blokkeer vervolgens minimaal 2 stralen gedurende de ingestelde tijd. Een 'piep' bevestigt de succesvolle koppeling.

Welke batterijen gebruiken en hoe plaats ik ze?

Gebruik 5 CR123A batterijen (3 V). Verwijder de installatiekappen, schuif de elektronische panelen eruit en plaats de batterijen met de juiste polariteit '+' en '-': 2 batterijen voor de zender, 3 voor de ontvanger.

Hoe stel ik de alarmduur in?

Gebruik in de ontvanger schakelaars nr. 4 en 5 van de zoneschakelaar en alarmduurinstelling. Vier mogelijke posities: 0,3 s, 0,6 s, 0,9 s of 1,2 s.

Wat is het maximale detectiebereik?

Het maximale bereik tussen zender en ontvanger is 6 meter. De draadloze transmissieafstand naar het bedieningspaneel kan tot 80 meter bedragen in open gebied.

Hoe reinig ik de straalstaven?

Veeg de straalstaven minstens elke drie maanden af met een vochtige doek. Bij stof, modder of sneeuw onmiddellijk reinigen.

Wat betekent het lampje dat elke 3 seconden knippert?

Dit is een waarschuwing voor lage batterijen. Vervang de batterijen zo snel mogelijk. Indien verbonden met een GSM/Wi-Fi paneel wordt er een melding gestuurd.

Hoe installeer ik de detector fysiek?

Bevestig de zender en ontvanger aan weerszijden van het te beveiligen gebied, op dezelfde hoogte uitgelijnd. Gebruik een waterpas en boor gaten voor de meegeleverde schroeven. Stel af tot een geluidssignaal van 2 of 3 pieptonen per seconde hoorbaar is voordat u vastzet.

Welke zone modi zijn beschikbaar?

Drie modi: 24u zone (permanente melding), normale zone (alarm in ingeschakelde of thuis-ingeschakelde modus), thuiszone (alleen alarm in ingeschakelde modus). Instellen via schakelaars nr. 2 en 3 van de ontvanger.

Is de detector waterdicht?

Ja, de beschermingsgraad is IP66, waardoor buitengebruik mogelijk is. Zorg ervoor dat u de waterdichte rubberen doppen na het instellen goed terugplaatst.

Hoe test ik de juiste werking na installatie?

Na installatie en koppeling, schakel het bedieningspaneel in. Loop tussen de zender en ontvanger: het paneel moet een alarm geven. Zo niet, controleer de uitlijning en afstand.

GEBRUIKSAANWIJZING AID420 Chuango

Dit zijn infraroodsensors met vier bundels, die veelvuldig worden gebruikt als bewakingapparatuur voor erfalscheidingen voor huizen met poorten, winkels en inpandige garages. Het product moet worden verbonden met een bedieningspaneel van ons merk. Als er een indringer door het detectiebereik loopt en er twee of meer bundels worden geblokkeerd, sturen de IR-sensors onmiddellijk een waarschuwingssignaal naar het bedieningspaneel.

Paklijst

5 batterijen CR123A 1 Schroevenpakket 1 Gebruiksaanwijzing

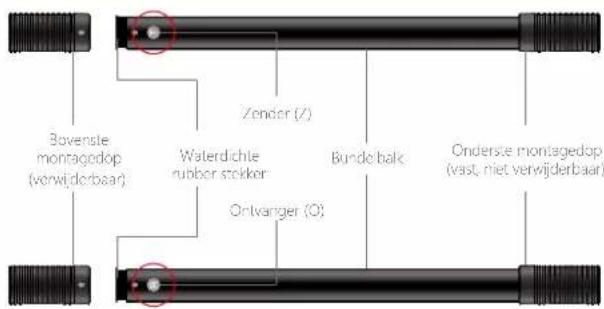

Productoverzicht

Bovensle montagedop (verwijderbaar) Zender (7) Waterdichte rubber stokker Bunderbalk Onderste montagedop (vast, niet verwijderbaar) Ontwanger (0)

Printplaat zender

Zender voor bundels Batterij Schakelaar installing utgangsvermögen

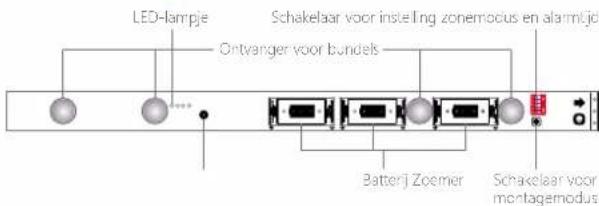

Printplaat ontvanger

LED-lampje Schakelaar voor instelling zonemodus en alarmijd Ontvanger voor bundels Batterij Zoemer Schakelaar voor montagemodus

Waarschuwing batterij bijna leeg

Het LED-lampje knippert één keer per drie seconden. Als het apparaat is verbonden met een GSM of wifi bedieningspaneel, ontvangt de gebruiker een tekstbericht of pushmededeling op de app, met een waarschuwing dat de batterij bijna leeg is. Vervang de batterijen zo snel mogelijk.

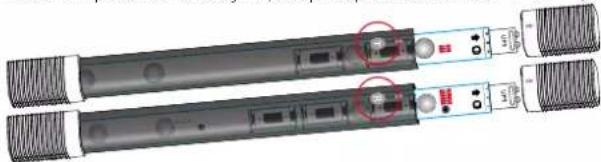

Instellingen

Verwijder voor het instellen de bovenste montagedoppen (gemarkeerd en de waterdichte rubber stekkers aan zowel de zender als de ontvanger. Trek beide printplaten voorzichtig naar buiten en plaats de batterijen (let op de polariteit van de "+" en "-)).

Instelling uitgangsvermogen - Bevindt zich in de "Zender" (T-unit)

Schuif schakelaar 1 van de schakelaar voor de instelling van het uitgangsvermogen, om de uitgangscapaciteit aan te passen.

Fabrieksstandaard
instelling hoog uitgangsvermögen

Instelling hoog uitgangsvermögen: ≥ 3 m van de ontvanger Instelling aag uitgangsvermögen: < 3 m van de ontvanger

Instelling zonemodus - In de "Ontvanger" (R-unit)

De soorten zonemodi bepalen of het bedieningspaneel het alarm ontvangt en overeenkomstig reageert. De instelling van de zonemodus kan worden aangepast door schakelaars 2 en 3 van de zonemodus en de schakelaar voor het instellen van de alarmtijd te verschuiven.

24-uurszone Normale zone

Thuiszone-modus
(fabricsstandeard)

24-uurs-zone: De IR-sensors bevinden zich onder alle omstandigheden in de alarmtoestand. Bij het detecteren van een indringer, geeft het bedieningspaneel onmiddellijk een alarm af. Dit kan het best worden gebruikt voor belangrijke ruimtes waar men niet vaak komt.

Thuiszone-modus: Wanneer het alarmsysteem is ingeschakeld, houden de IR-sensors de wacht. Bij het detecteren van een indringer, geeft het bedieningspaneel onmiddellijk een alarm af. Wanneer het alarmsysteem is uitgeschakeld of in de stand ingeschakeld thuis staat, geeft het bedieningspaneel geen alarm af, zelfs als de IR-sensors worden geactiveerd. Dit kan het best worden gebruikt voor algemene ruimtes, waartoe zowel gezinsleden en indringers toegang hebben.

Normale zone: Wanneer het alarmsysteem is uitgeschakeld of in de stand ingeschakeld thuis staat, houden de IR-sensors de wacht en geeft het bedieningspaneel onmiddellijk als de sensors worden geactiveerd een alarm af. Wanneer het alarmsysteem is uitgeschakeld geeft het bedieningspaneel geen alarm af, zelfs als de sensors worden geactiveerd. Dit kan het best worden gebruikt voor ruimtes waartoe indringers toegang kunnen hebben, maar waartoe gezinsleden beperkte toegang hebben.

Instelling alarmtijd - In de "Ontvanger" (R-unit)

Als er twee of meer bundels gedurende een vooraf ingesteld tijd worden geblokkeerd, stuurt de IR-sensor een signaal naar het bedieningspaneel. De tijdinstelling kan worden aangepast door schakelaars 4 en 5 te verschuiven.

Fabrieksstandaard

Het alarm wordt geactiveerd als de lichtbundel gedurende 0,3 seconden wordt geblockkeerd. Het alarm wordt geactiveerd als de lichtbundel gedurende 0,6 seconden wordt geblickkeerd. Het alarm wordt geactiveerd als de lichtbundel gedurende 0,9 seconden wordt geblockkeerd. Het alarm wordt geactiveerd als de lichtbundel gedurende 1,2 seconden wordt geblockkeerd.

Opmerking: De tijdinstelling moet praktisch en zijn en verenigbaar zijn met het detectiegeoies. Het betekend niet HOLT CORTEH HOLDUITR.

Koppelen

Paar na de instellingen de IR-sensors met het bedieningspaneel.

1. Plaats de printplaat van de zender en de printplaat van de ontvanger tegenover elkaar in dezelfde richting (de ↑markering wijst in dezelfde richting) en zorg ervoor dat de zenders en ontvangers van de bundels zich recht tegenover elkaar bevinden.
2. Zet het bedieningspaneel in de paarmodus (zoals getoond in de gebruiksaanwijzing van het overeenkomstige bedieningspaneel), activeer de IR-sensors (blokkeer ten minste 2 bundels en houd dit aan tot de vooraf ingestelde tijd). Wanneer er een pieptoon klinkt, is het paren van het systeem voltooid.
3. Schakel het alarmsysteem in en activeer de IR-sensors weer. Als het bedieningspaneel een alarm afgeeft, betekent dit dat de IR-sensors normaal werken.

Installatie

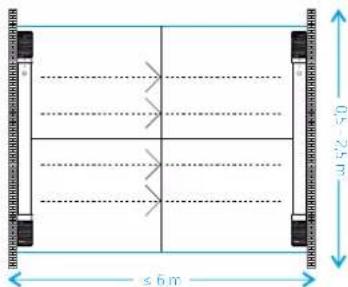

Het kiezen van de plaats

1. Het wordt aangeraden om de IR-sensors op deuren en ramen te plaatsen. De opening tussen de zender en de ontvanger moet minder dan 6 meter bedragen en het bedieningspaneel moet het signaal van de IR-sensors kunnen ontvangen.

56m 492.70

Opmerking: De zender en ontvanger moeten tov elkaar worden uitgeind en zich op dezelfoe afstand van de grond bevinen.

1. Installeer de IR-sensors niet op de volgende plaatsen:

① Ruimtes waar huisdieren actief zijn.
② Stoffige en modderige ruimtes.
③ Binnen een straal van 50 cm van stroom- of netwerkkabels.
④ In de buurt van bomen of planten, omdat bladeren of takken de infraroodbundels kunnen blokkeren.

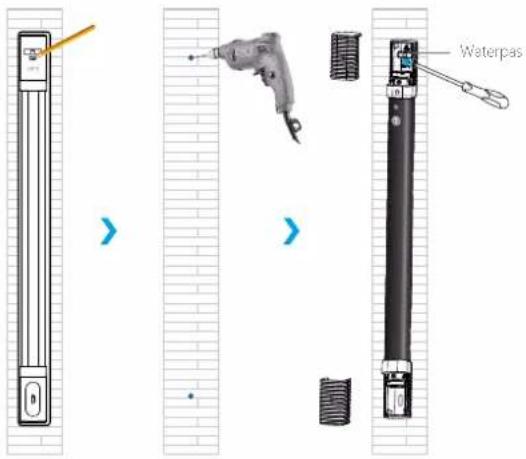

Bevestiging

1. Druk de schakelaar voor de installatiemodus in de printplaat van de ontvanger en steek hem in de bundelbalk. Sluit de waterdichte rubber stekker aan en plaats de montagedop.
2. Verschuif de bovenste en onderste montagedop van de zender. Plaats de zender op de bestemde plaats en pas de horizontale en verticale afstand met behulp van de waterpas onder de bovenste montagedop aan.
3. Markeer de schroefgaten voor de zender, boor de twee schroefgaten, steek de pluggen erin en bevestig de zender met de schroeven. Plaats de afdekdoppen.
4. Stel de ontvanger aan de andere kant van het detectiegebied af. Zorg ervoor dat de zoemsnelheid hoog is. De zoemsnelheid is iedere keer twee pieptonen met een interval van 1 seconde of drie pieptonen met een interval van 1 seconde. Zet na het afstellen de ontvanger vast door het volgen van bovenstaande stappen 2 en 3.

/oemenfrequestie:

ledere keer een pieptoon met een interval van 3 seconden, geen signaal lodere keer een pieptoon met een interval van 1 seconde, zwak signaal lodere keer twee pieptonen met een interval van 1 seconde, normaal signaal ledere keer crie pieptonen met een interval van 1 seconde, sterk signaal

*De IR-sensors verlaten meestal na 30 minuten de installatemodus automatisch. Wanneer de ontvanger echter gedurende 5 minuten onafgeorcken een zwak maar stabiel signaal ontvangt, verlaten de IR-sensors de installatemodus. Als de ontvanger een gedurende 1 minuit onafgeoraken een sterk en stabiel signaal ontvangt, verlaten de IR-sensors ook de installatemodus.

NL

1. Schakel zodra de zoemer stopt het bedieningspaneel in. Als het alarm van het bedieningspaneel afgaat als er tussen de zenders en ontvangers wordt gelopen, dan betekent dit dat de installatie is gelukt en het systeem normaal werkt.

Waterpas

NL

Voorzorgsmaatregelen

1. Dit product heeft als doel om binnendringingen te verminderen, maar kan niet 100 % garanderen dat er helemaal geen binnendringingen zullen zijn.
2. Gebruik het product in overeenstemming met de gebruiksaanwijzing.
3. Veeg de balken ten minste één keer per 3 maanden met een natte doek af. Als er zich stof, modder of sneeuw op de balken bevindt, veeg ze dan onmiddellijk af.

Specifications

Infrarood detectiebundel: 4 bundels

Batterij zender: 2 batterijen CR123A, 3 V

Batterij ontvanger: 3 batterijen CR123A, 3 V

Stand-bytijd: 3 jaar

Opgenomen vermogen stand-bymodus:

Zender < 0,03 mA;

Ontvanger < 0,08 mA

Opgenomen vermogen alarmmodus: 16 mA

Maximaal detectiebereik: 6 m

Classificatie waterdichtheid: IP66

Draadloze frequentie: 433 MHz

Draadloze zendafstand < 80 m (open ruimte/geen interferentie)

Materiaal: PC + ANTI-UV

ERP (dBm) Max: -7.44

Afmetingen: 42 x 47 x 612 mm
