SPS260 - Alarmsystem Chuango - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloses Außenalarmsystem mit Sirene und Blitzlicht
Marke	Chuango
Modell	SPS260
Hauptstromversorgung	1 wiederaufladbare Lithiumbatterie 18650 3,7 V 1800 mAh
Notstromversorgung	1 Batterie 9 V 6F22 (für Notladung)
Solarladung	Integriertes Solarpanel, Stromstärke ≥ 4 mA bei 2000 Lux
Maximale Lautstärke der Sirene	110 dB
Drahtlose Empfangsreichweite	< 80 m im freien Gelände
Drahtlose Empfangsfrequenz	433,92 MHz
Standby-Autonomie	< 45 Tage (vollständig geladener Akku)
Ruhestromverbrauch	< 1 mA
Maximaler Stromverbrauch im Alarm	< 500 mA
Abmessungen (L x B x H)	309 x 230 x 79,7 mm
Gehäusematerial	PC + ABS + UV-beständig
Betriebstemperatur	-20 °C bis +55 °C
Relative Luftfeuchtigkeit	< 80 % (ohne Kondensation)
Hauptfunktionen	Sirene, Blitzlicht, Sabotagekontakt, Testmodus, drahtlose Kopplung, autonomer Betrieb oder mit Zentrale
Installation	Wandmontage mit Befestigungsplatte und Dübeln
Wartung	Solarpanel mit einem weichen Tuch reinigen; Batteriezustand alle 45 Tage prüfen
Sicherheit	Sabotagekontakt; Sirene während der Installation im Servicemodus deaktiviert

Häufig gestellte Fragen - SPS260 Chuango

Wie kopple ich die Sirene mit der Alarmzentrale?

Drücken Sie die Lerntaste der Sirene (0,5 s), bis ein Piepton ertönt. Drücken Sie dann die Taste [Armer] oder [SOS] an der Zentrale (oder über die App). Ein zweiter Piepton bestätigt die Kopplung.

Die Sirene ertönt ohne Grund, was tun?

Überprüfen Sie, ob der Sabotagekontakt ausgelöst wurde oder ein gekoppeltes Zubehör aktiviert ist. Schalten Sie das System über die Fernbedienung oder die Zentrale aus. Wenn das Problem weiterhin besteht, setzen Sie die Kopplung zurück, indem Sie die Kopplungstaste gedrückt halten, bis ein Piepton ertönt.

Wie stelle ich die Lautstärke der Sirene ein?

Verwenden Sie den Lautstärkeeinstellungs-Jumper auf der Leiterplatte. Beachten Sie die genauen Positionen in der Bedienungsanleitung.

Wie lade ich den Akku auf?

Der Akku 18650 wird über das integrierte Solarpanel aufgeladen. Bei Tiefentladung legen Sie eine 9V-Batterie für 12 Stunden ein, um sie zu laden, und entfernen Sie sie vor der Installation.

Kann die Sirene alleine ohne Zentrale betrieben werden?

Ja, im autonomen Modus. Die drahtlosen Zubehörteile (Melder, Fernbedienungen) müssen direkt mit der Sirene gemäß der Kopplungsanleitung gekoppelt werden.

Wie aktiviere ich den Testmodus für die Installation?

Drücken Sie dreimal hintereinander die Taste [Désarmer] der Fernbedienung (zwischen jedem Druck zwei Pieptöne hören). Ein langer Piepton bestätigt den Servicemodus. Zum Beenden drücken Sie [Armer].

Was bedeutet das Blinken der Anzeige alle 5 Sekunden?

Die Anzeige blinkt alle 5 Sekunden, wenn das System scharfgeschaltet ist (Voll- oder Teilschutz). Im unscharfen Zustand bleibt sie aus. Ein Blinken alle 2 Sekunden für 1 Stunde zeigt ein nicht quittiertes Alarmereignis an.

Was ist die maximale Reichweite der drahtlosen Zubehörteile?

Die Reichweite kann im freien Gelände bis zu 80 Meter betragen, wird jedoch durch Hindernisse (Wände, Metall) verringert.

Wie setze ich die Sirene auf Werkseinstellungen zurück?

Halten Sie die Kopplungstaste gedrückt, bis die Sirene einen langen Piepton abgibt. Dadurch werden alle Kopplungen mit der Zentrale und dem Zubehör gelöscht.

Kann ich die Batterie selbst austauschen?

Ja, öffnen Sie das Gehäuse und ersetzen Sie den Akku 18650 durch einen mit denselben Spezifikationen (3,7 V, 1800 mAh). Die Notfall-Batterie 9V ist ebenfalls zugänglich.

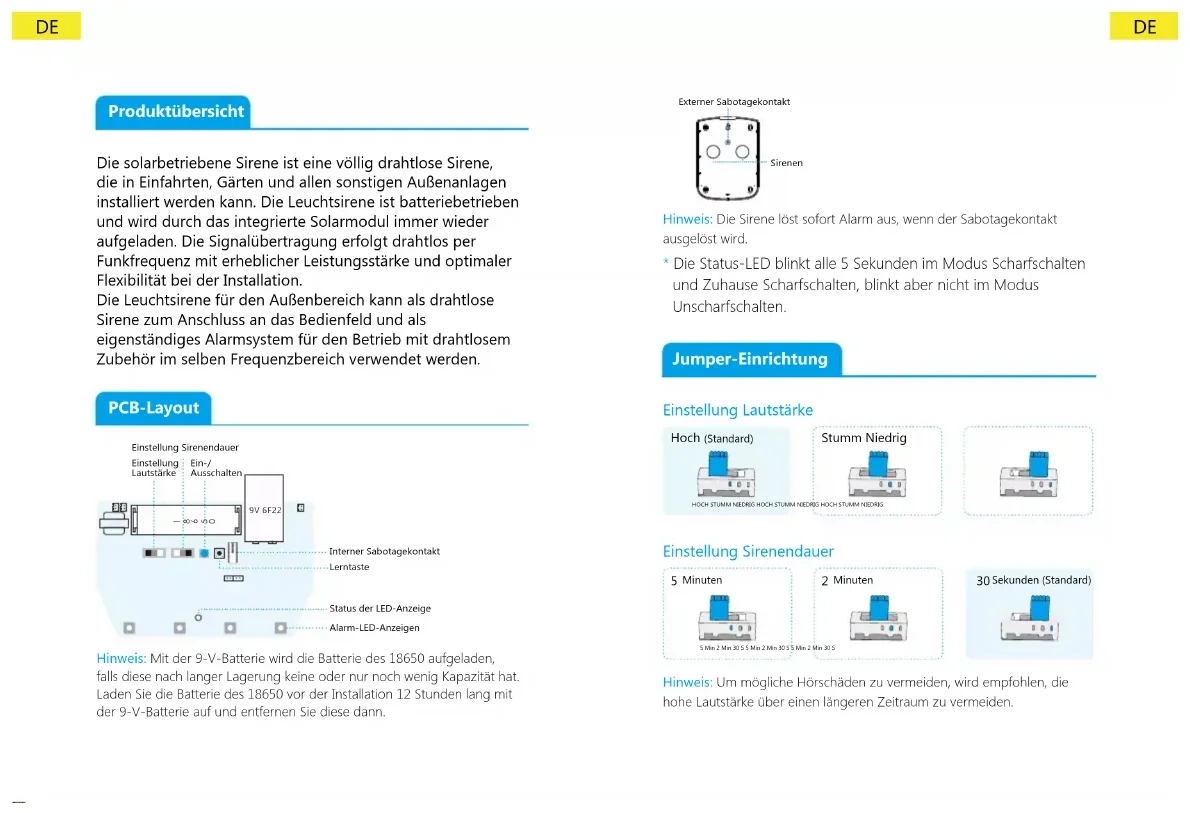

BEDIENUNGSANLEITUNG SPS260 Chuango

Die solarbetriebene Sirene ist eine vollig drahtlose Sirene, die in Einfahren, Gärten und allen sonstigen Außenanlagen installiert werden kann. Die Leuchtsirene ist batteriebetrieben und wird durch das integrierte Solarmodul immer wieder aufgeladen. Die Signalübertragung erfolgt drahtlos per Funkfrequenz mit erheblicher Leistungsstarke und optimaler Flexibilität bei der Installation. Die Leuchtsirene für den Außenbereich kann als drahtlose Sirene zum Anschluss an das Bedienfeld und als eigenständiges Alarmsystem für den Betrieb mit drahtlose Zubehor im selbst Frequenzbereich verwendet werden.

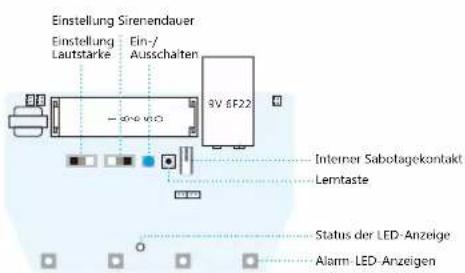

PCB-Layout

Hinweis: Mit der 9-V-Batterie wird die Batterie des 18650 aufgeladen, falls diese nach larger Lagerung keine oder noch weniger Kapazitat hat. Laden sie die Batterie des 18650 vor der Installation 12 Stunden lang mit der 9-V-Batterie auf und entfern den sie dieser dann.

Hinweis: Die Sirene lost sofort Alarm aus, wenn der Sabotagekontakt ausgelost wird.

• Die Status-LED blinking alle 5 Sekunden im Modus Scharfschalten und Zunahse Scharfschalten, blinking aber nicht im Modus Unscharfschalten.

Jumper-Einrichtung

Einstellung Lautstärke

Einstellung Sirenendauer

Hinweis: Um möglichhe Horschaden zu vermeiden, wird empfohlen, die hohe Hautstarke über einen langeren Zeitraum zu vermeiden.

Verwendung

Erste Schritte

1. Legen Sie die 9-V-Batterie ein.
2. Stellen Sie Lautstärke und Dauer der Sirene ein.
3. Starten Sie durch Einschalten des Netzschalters.

Bei der Installation als Teil eines chuang-Alarmsystems muss die Sirene nur mit dem Bedienfeld verbunden werden.

Bei der Aktivierung des Alarms gibt die Sirene ein akustisches Signal aus und die Stroboskoppleuteblicht. Das Unscharfschatten des Systems beendet den Signalton der Sirene. Wenn die Sirene nicht unsachfregschalten ist, blinck ihre Statusanzeige eine Stunde lang alle 2 Sekunden (visuelle Benachrichtigung über ein Alarmereignis).

Verbinden mit einem Bedientfeld
1. Drucken Sie die Lemtaste der Solarsiren (0,5 Sekunden) und die Sirene wechsel in den Lermodius, nach dem Ein Signalton zu horen ist.
2. Drucken Sie die Taste Scharfschatten oder SOS auf dem Bedienfeld/Drucken Sie die "Scharf" Tasse auf App, wenn es keine Tasse auf der Anlage gibt.
3. Die Sirene ist nach einem zweiten Signalon erfolgreich mit dem Bedienfeld verbunden.
4. Wenn zwei Signalrone zu horen sind, wurde die Verbindung bereits hergestellt. Um das Verbinden mit dem Bodienfeld abzubrenchen, drücken Sie eineur die Lemtaste (bevor Schrift 2 abgeschlossen ist), um den Lemmodus nach einem Signat kon zu verlassen.

Bei Installation als

Alarmsystem nur mit Sirene (ohne Bedienfeld). Sämtliches Alarmzubehör muss mit der Sirene verbunden werden.

Bei der Aktivierung eines verbundenen Zubehörts gibt die Strenne ein akustisches Signal aus und die Stroboskopleiche blinkt.

Das Unscharfschatten des Systems bezeichnet den Signatoren der Sirene. Wenn die Sirene nicht unscharfsgeschelt ist, blinking ihre Statusanzeige eine Stunde lang alle 2 Sekunden

(visuelle Benachrichtigung über ein Alarmereignis).

Hinweis: Hanten Sie die Verbindungstaste der drahtlosen Sirene gedrück. Die Verbindung zwischen drahtloser Sirene und Bedlenfeld (oder

Zubehor) wird gelöscht, wenn Sie einen Signatton von der drahlösen Sirene horen.

Installation

Wartungsbetrieb

Der Testmodus verhindert, dass der Sabotagekontakt der Sirene während der Installation, Wartung oder dem Wechsel der Batterie einen Alarm auslöst.

Wenn die Fernbedienung mit der Sirene verbunden ist, drücken Sie 3 Mal nacheinander [Unscharfschalten ] (itte achten Sie darauf, dass jedem Mal zwei Signtone zu horen

sind, bevor Sie erneut drucken). Die Sirene wechseit in den Wartungsbetrieb, wenn ein langer Signatlon zu horen ist. Wahrend dieser Zeit lost die Sirene keinen Alarm, sondern einen Signatlon aus, wenn der Sabotagekontakt oder verbundene Sensoren ausgelost werden. Dies ist praktisch bei der Installation.

Drucken Sie [Scharfschalten] auf der Fernbedienung zum Verlassen des Wartungsbetriebs nach einem kurzen Signatron.

Achtung: Drucken Sie den Sabotage Schalter 7 mal um der Anlage in den Installion-Modus zu Umschalten.

Halten Sie die Montageplatte in Position und Markieren Sie die vier Montagelocher Platzieren Sie eine Wasserwagsa auf dem wasserrichteten Gehäuse, um eine perfekte Ausrichtung zu erreichen.

Bohen Sie viet Lischer und setzen sie die Dubel und dann die mitgelieferten Beseitigungsschrauben ein.

Hängen Sie die Haltensen der wunderen Abdeckung über die Obergante der Grundplatae und drücken. Sie den Unterliefer der Sirenenabdeckung zureichlich aus dem Schwellenstand. Sie die Sirenenabdeckung, indem sie die Befestigungsschraube wieder in die Untertante der Abdeckung schrauben.

Technische Daten

Reservestrom 18650 3,7 V 1800 mAh Lithium-Ionen

-Akku x 1

9 V 6F22 Batterie x 1

Ausgangsstrom des Solarmoduls 2000 LUX Leuchtstarke ≥ 4 mA (bei Sonnenschein)

Maximaler Alarmstrom < 500mA

Drahtlose Empfangsdistanz < 80m (im offenen Gebiet)

Betriebszustand: Temperatur -20^ +55^

Relative Luftfeuchtigkeit < 80%

(nicht kondensierend)

Maximale Lautstärke der Sirene 110 dB

Statischer Strom < 1 mA

Stand-by-Zeit < 45 Tage (voll geladen)

Drahtlose Empfangsfrequency 433.92 MHz

Gehäusematerial PC + ABS + ANTI-UV

Grosse (L x B x H) 309 x 230 x 79,7 mm

Statische stroom < 1 mA
