BEDIENUNGSANLEITUNG RV-500 Chuango

Accessories: Check the usage status of the accessories: lter, side brush and main brush.DEEN Specications Robot Vacuum Cleaner Model No.: RV-500 Input: 19V 0.6A Battery: DC 14.4V, Li-ion 2600mAh Power consumption: 28W Dust collector capacity: 0.55L Cleaning time: max. 150mins (suction: quiet level) Charging time: 5-6 hours WiFi: 802.11 b/g/n 2.4G Max. EIRP: 15.14dBm Scan the QR code below to nd more information about the device: http://www.smartiotfaq.com/cleaner/RV-500 Wichtige Sicherheitsinformationen Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Das Gerät muss in Übereinstimmung mit den Anweisungen in diesem Dokument verwendet werden. Wir übernehmen keine Haftung oder Verantwortung für Schäden oder Verletzungen, die durch unsachgemäßen Gebrauch verursacht werden. Um das Risiko von Verletzungen oder Schäden zu verringern, beachten Sie bitte die folgenden Sicherheitsvorkehrung, wenn Sie das Gerät aufstellen, benutzen und warten: . Lesen Sie alle Sicherheits- und Bedienungshinweise, bevor Sie Ihr Gerät in Betrieb nehmen. . Bewahren Sie die Sicherheits- und Bedienungsanweisungen zum späteren Nachschlagen auf. . Lesen Sie alle Warnhinweise auf Ihrem Gerät, dem Akku, der Ladestation und im Benutzerhandbuch. . Befolgen Sie alle Bedienungs- und Gebrauchsanweisungen. Nutzungseinschränkungen Dieses Gerät ist nur für den Einsatz in Innenräumen ausgelegt. Verwenden Sie das Gerät nicht im Freien, in gewerblichen oder industriellen Umgebungen. Heben Sie vor der Verwendung des Geräts Gegenstände wie Kleidung, lose Papiere, Zugschnüre für Jalousien oder Vorhänge, Netzkabel und alle zerbrechlichen Gegenstände auf. Wenn das Gerät über ein Stromkabel fährt und es mit sich zieht, besteht die Gefahr, dass ein Gegenstand (Tisch oder Regal usw.) mitgerissen wird. - Das Gerät ist kein Spielzeug. Setzen oder stellen Sie sich nicht auf dieses Gerät. Kleine Kinder und Haustiere sollten beaufsichtigt werden, wenn Ihr Gerät in Betrieb ist. - Lagern und betreiben Sie das Gerät nur bei Raumtemperatur. - Heben Sie mit diesem Gerät keine brennenden oder rauchenden Gegenstände auf. - Verwenden Sie dieses Gerät nicht, um verschüttete Bleichmittel, Farbe oder andere Chemikalien oder nasse Gegenstände aufzunehmen. - Wenn es in dem zu reinigenden Raum ein Balkon gibt, sollte eine physische Barriere verwendet werden, um den Zugang zum Balkon zu verhindern und einen sicheren Betrieb zu gewährleisten. - Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und mangels Wissens benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.DE DE Produktübersicht Start-Taste/Taste für automatische Reinigung WiFi-Anzeige Taste für Punktreinigung Taste für automatisches Auaden Fallschutzsensoren Optischer Sensor Antriebsräder Ein/Aus-Schalter Staubbehälter Linker Infrarot- Wandsensor Ladekontakte Schwenkrad Seitenbürste Akkupack Hauptbürste Vorderer Stoßfänger - Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. - Stellen Sie keine Gegenstände auf das Gerät. - Seien Sie sich bewusst, dass sich das Gerät von selbst bewegt. Seien Sie vorsichtig, wenn Sie sich in dem Bereich aufhalten, in dem das Gerät betrieben wird, damit Sie nicht auf das Gerät treten. - Betreiben Sie das Gerät nicht in Bereichen mit freiliegenden Steckdosen im Boden. Akku und Auaden - Verwenden Sie nur wiederauadbare Akkus mit den richtigen Spezikationen, die vom Hersteller zugelassen sind. - Laden Sie sie nur an einer normalen Steckdose auf. Das Produkt darf nicht mit einem anderen Stromrichter verwendet werden. Die Verwendung anderer Stromwandler führt zum Erlöschen der Garantie. - Verwenden Sie die Ladestation nicht mit einem beschädigten Kabel oder Stecker. Wenn das Kabel oder der Stecker beschädigt ist, muss es vom Hersteller oder einer ähnlich qualizierten Person repariert werden. - Laden Sie den Akku immer auf und nehmen Sie ihn aus dem Gerät und dem Zubehör heraus, bevor Sie es länger lagern oder transportieren. - Laden Sie das Gerät nur in Innenräumen auf. Die Ladestation Ihres Geräts kann bei schweren Gewittern mit einem Überspannungsschutz versehen werden. - Fassen Sie die Ladestation niemals mit nassen Händen an. - Trennen Sie Ihr Gerät immer von der Ladestation, bevor Sie es reinigen oder warten. - Vergewissern Sie sich, dass die Spannung der Ladestation mit der Spannung der Steckdose übereinstimmt. - Gebrauchte Akkus sollten in einem versiegelten Plastikbeutel aufbewahrt und gemäß den örtlichen Umweltvorschriften entsorgt werden. - Überprüfen Sie den Akku vor jedem Gebrauch auf Anzeichen von Beschädigung oder Auslaufen. Laden Sie beschädigte oder auslaufende Akkus nicht auf. Wenn der Akku undicht ist, wenden Sie sich an den Kundendienst, um ihn zu entsorgen. . Der Akku muss vor der Entsorgung aus dem Gerät entfernt werden. - Akkus dürfen nicht zerdrückt oder zerlegt werden. Erhitzen Sie den Akku nicht und bringen Sie ihn nicht in die Nähe einer Wärmequelle. - Verbrennen Sie den Akku nicht. Schließen Sie das Akkupaket nicht kurz. - Tauchen Sie das Akkupaket nicht in Flüssigkeiten ein.DE DE Zubehör Aufstellung

1. Schließen Sie die Ladestation an eine geeignete Netzsteckdose an und verstauen

Sie das überschüssige Netzkabel in dem sich hinten auf der Unterseite der Station bendlichen Fach.

2. Stellen Sie dann die Ladestation auf eine stabile, ebene Fläche in der Nähe einer

Wand. Achten Sie darauf, dass der Aufstellungsort sowohl großzügig bemessen, also einen Freiraum von mindestens zwei Metern vor und jeweils einem Meter auf beiden Seiten der Station ausweist, als auch leicht zugänglich ist.

3. Schließen Sie nun den Rundstecker des Netzteils an die Ladebuchse der

Ladestation und den Netzstecker an die Netzsteckdose an. Wichtig: Bitte verwenden Sie nur den mitgelieferten Adapter, um das Gerät mit Strom zu versorgen. 1 x Ladestation 1 x Staubbehälter 1 x Reinigungswerkzeug 1 x Netzteil 1 x Wassertank 1 x Begrenzungsband 1 x hochefzienter Schwammlter 3 x Seitenbürste 1 x WischpadDE DE

4. Montieren der Seitenbürste: Befestigen Sie eine der beiliegenden Seitenbürsten

an der Unterseite des Roboters, indem Sie sie in die dafür vorgesehene Aufnahme drücken.

5. Bringen Sie den Netzschalter an der Unterseite des Geräts in die Stellung „EIN“.

6. Inbetriebnahme des Roboters: Laden Sie nun den verbauten Akku auf, indem

Sie das Gerät auf der Ladestation positionieren. Dabei ist darauf zu achten, dass die Ladekontakte der Ladestation an den sich unter dem Roboter bendlichen Kontaktächen ausgerichtet sind. Sobald die Start-Taste [ ] zu leuchten beginnt, ist der Roboter betriebsbereit. Laden Sie den Akku des Roboters vor der ersten Inbetriebnahme fünf bis sechs Stunden lang auf.

7. Einsetzen des Wassertanks:

Der Roboter ist auch zum Wischen von nassen Böden geeignet und zu diesem Zweck mit einem Wassertank ausgestattet. Bringen Sie das Wischtuch an, öffnen Sie den Verschlussdeckel und füllen Sie den Wassertank mit Wasser. Bringen Sie anschließend den Wassertank wieder im Gerät unter und beginnen Sie mit der Reinigung.

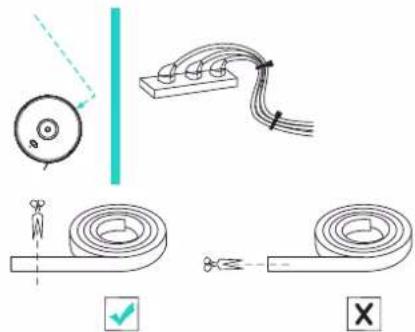

8. Verwenden des Begrenzungsbands:

Mit dem Begrenzungsband können Sie den Roboter von Bereichen oder Gegenständen, die während der Reinigung nicht berücksichtigt werden sollen, fernhalten. Die Sensorik erkennt das Begrenzungsband zuverlässig und hindert den Roboter am Befahren des abgesperrten Bereichs. Bei Bedarf können Sie mit einer Schere das Band auf die gewünschte Länge zuschneiden. Überprüfen Sie vor dem Zuschneiden noch einmal, dass Sie die Länge korrekt abgemessen haben. Bringen Sie anschließend das Begrenzungsband mit Klebeband ach auf dem Boden an.DE DE Einrichten der Netzwerkverbindung und der App Schritt 1. App herunterladen Laden Sie die App aus dem Apple App Store oder dem Google Play Store herunter, indem Sie den folgenden Begriff in das Suchfeld eingeben: „DreamCatcher Life“ DreamCatcher Life Schritt 2. Roboter zur App hinzufügen Erstellen Sie ein Benutzerkonto und melden Sie sich in der App an, um das Gerät Ihrem Konto hinzuzufügen.

1. Tippen Sie zunächst auf das Symbol [+] auf der Startseite. Wählen Sie dann die

Kategorie „Haushaltsgeräte“ und befolgen Sie die Anweisungen zur Einrichtung des Geräts, damit der Roboter eine Verbindung zu Ihrem WLAN herstellt. Halten Sie anschließend die Taste für das automatische Auaden und die Taste für die Punktreinigung drei Sekunden lang gedrückt, bis die WLAN-Anzeige langsam zu blinken beginnt. Tippen Sie nun in der App auf die Schaltäche „Bestätigen“ und geben Sie den Namen (SSID) und den Schlüssel Ihres WLAN-Netzwerks ein. Stellen Sie dann eine Verbindung zwischen Ihrem Mobilgerät und dem Hotspot des Roboters „Robot Vacuum RV-500“ her. Warten Sie, bis die Verbindungsherstellung erfolgreich abgeschlossen ist.DE DE Schritt 3. App-Steuerung

2. Ladezustand des Akkus

3. Schaltächen: Reinigen, Station, Leistung und Modus.

Tippen Sie auf „Reinigen“, damit der Roboter mit der Reinigung beginnt. Tippen Sie auf „Station“, damit der Roboter zur Ladestation zurückkehrt und den Beginn des Ladevorgangs einleitet. Tippen Sie auf „Leistung“, um zwischen einer der nachstehend aufgeführten Stufen hinsichtlich der Saugleistung zu wählen: Leise, Standard, Max und Max+. Tippen Sie auf „Modus“, um einen Reinigungsmodus zu wählen, der Ihren Bedürfnissen entspricht. Zur Auswahl stehen die Optionen „Automatische Reinigung“, „Kantenreinigung“, „Punktreinigung“ und „Reinigung nach Zufallsprinzip“. Automatische Reinigung: Zu Beginn eines Reinigungsvorgangs fertigt der Roboter einen detaillierten Grundriss Ihres Zuhauses an, um sämtliche der ihm zugänglichen Bereiche efzient zu reinigen. Ist der Reinigungsvorgang abgeschlossen, kehrt der Roboter automatisch zur Ladestation zurück, um den integrierten Akku wieder aufzuladen. Der Roboter kehrt auch dann zur Ladestation zurück, wenn die Leistung des Akkus bereits vor Abschluss des Reinigungsvorgangs zur Neige geht. Die Betriebszeit in diesem Reinigungsmodus beträgt bis zu 150 Minuten. Ist der Roboter mit den ihm zugänglichen Bereichen Ihres Bodens fertig, setzt er die Arbeit im Modus „Kantenreinigung“ fort, um auch entlang der Wände und um die Möbelbeine herum eine gründliche Reinigung zu gewährleisten. Kantenreinigung: Möchten Sie, dass ausschließlich Flächen in unmittelbarer Nähe der Wände Ihres Zuhauses (insbesondere Ecken und Kanten) sorgfältig gereinigt werden, tippen Sie auf diese Option. Die Betriebszeit in diesem Reinigungsmodus beträgt bis zu 20 Minuten. Punktreinigung: Wenn Sie diese Option wählen, beginnt der Roboter mit einer gründlichen Reinigung eines begrenzten Bereichs. Zu diesem Zweck bewegt er sich zunächst spiralförmig über etwa einen Meter nach außen und kehrt dann in entgegengesetzter Richtung wieder zu seinem Ausgangspunkt zurück. Die Betriebszeit in diesem Reinigungsmodus beträgt bis zu 2 Minuten. Reinigung nach Zufallsprinzip: In diesem Reinigungsmodus folgt der Roboter keinerlei Muster. Die Betriebszeit in diesem Reinigungsmodus beträgt bis zu 150 Minuten.DE DE Startseite

Einstellung: Tippen Sie auf dieses Symbol, um den Gerätenamen zu ändern, Informationen zu Ihrem Gerät aufzurufen und Reinigungsprotokolle einzusehen.

Status der Reinigung: Hier wird Ihnen die verstrichene Zeit und die bereits bearbeitete Fläche des aktuellen Reinigungsvorgangs angezeigt.

Ladezustand des Akkus: Diese Anzeige gibt Aufschluss über die verbleibende Kapazität des integrierten Akkus.

Status des Geräts: In diesem Bereich wird Ihnen der aktuelle Status des Roboters angezeigt: Standby, Reinigung im ausgewählten Modus, Ladevorgang läuft oder Ladevorgang abgeschlossen.

Richtungssteuerung: Durch Antippen der Richtungstasten haben Sie die Möglichkeit, dem Roboter einen bestimmten Bereich für die Reinigung zuzuweisen. Hinweis: Möchten Sie in einem anderen Modi als dem Zufallsmodus die Richtung des Roboters ändern, müssen Sie zunächst den aktuellen Reinigungsvorgang unterbrechen, bevor Sie die Fahrtrichtung anpassen können.

Leistungsstufe: Tippen Sie auf dieses Symbol, um eine der folgenden Stufen hinsichtlich der Saugleistung einzustellen: Leise, Standard, Max oder Max+.

Reinigungsmodus: Tippen Sie auf eines der Symbole, um den gewünschten Reinigungsmodus zu aktivieren.

Lokalisierung des Roboters: Tippen Sie auf „Roboter lokalisieren“, damit Ihnen das Gerät durch die Ausgabe eines Signaltons und das rosafarbene Aufblinken der LEDs seinen aktuellen Standort mitteilt.

Reinigungsplan: Hier haben Sie die Möglichkeit, einen Reinigungsplan hinzuzufügen, wodurch der Roboter zu dem von Ihnen eingestellten Datum und der Uhrzeit automatisch mit der Reinigung beginnt.

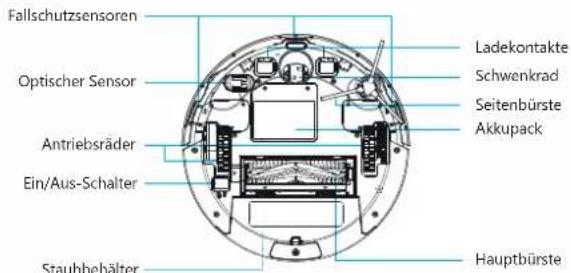

Zubehör: Tippen Sie auf diese Schaltäche, um Informationen zum Zustand der Zubehörteile zu erhalten: Filter, Seitenbürste und Hauptbürste. Technische Daten Staubsaugerroboter Modell-Nr.: RV-500 Eingabe: 19 V, 0,6 A Akku: 14,4 V/DC, Lithium-Ionen-Akku, 2600 mAh Stromaufnahme: 28 W Fassungsvermögen des Staubbehälters: 0,55 L Reinigungsdauer: max. 150 Min. (Saugleistung: „Leise“) Ladedauer: 5 bis 6 Stunden WiFi: 802.11 b/g/n 2.4G Max. EIRP: 15.14dBm Weitere Informationen zum Gerät erhalten Sie durch Scannen des unten abgebildeten QR-Codes: http://www.smartiotfaq.com/cleaner/RV-500FR FR Vue d’ensemble du produit Bouton Nettoyage automatique/ Démarrer Indicateur Wi-Fi Bouton Nettoyage localisé Bouton de recharge automatique Capteurs anti-chute Capteur optique Roues motrices Commutateur d’alimentation Bac à poussière Capteur infrarouge mural gauche Broches de contact de charge Roue pivotante Brosse latérale Bloc-batterie Brosse principale Pare-chocs avant Accessories 1 station de charge 1 bac à poussière 1 outil de nettoyage 1 adaptateur 1 réservoir d’eau 1 bande de délimitation 1 ltre-éponge et ltre à haute efcacité 3 brosses latérales 2 Lingettes de rechangeFR FR Installation
