INSTRUKCJA OBSŁUGI RV-500 Chuango

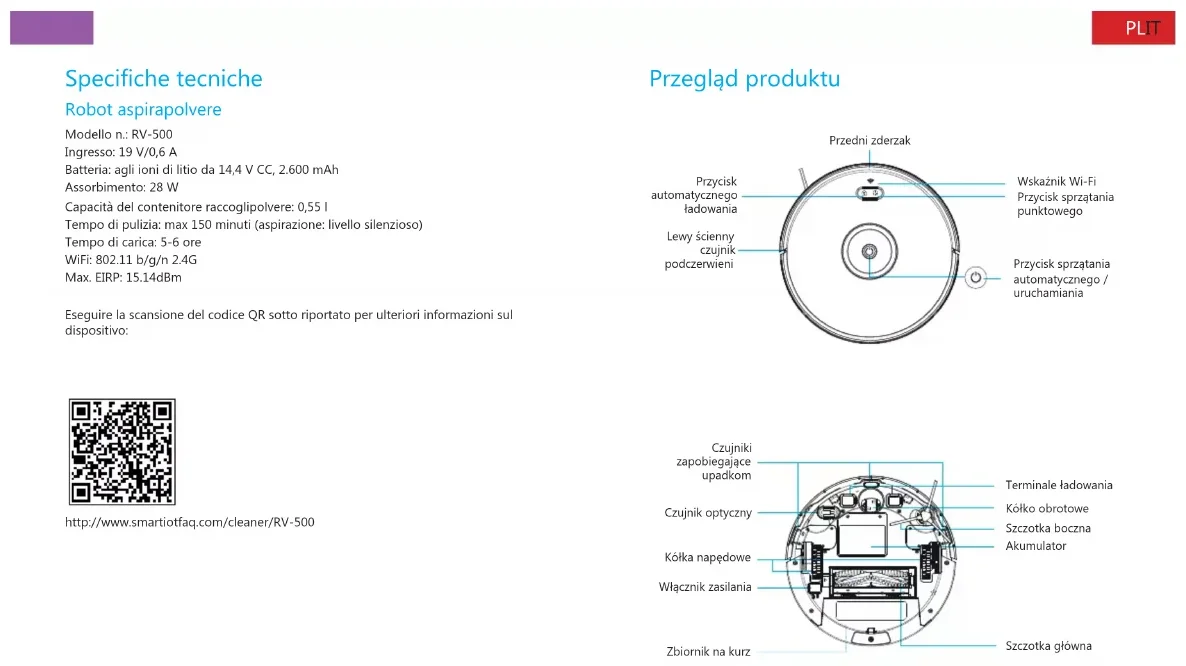

Przedni zderzak Przycisk automatycznego ładowania Lewy ścienny czujnik podczerwieni Wskaźnik Wi-Fi Przycisk sprzątania punktowego Przycisk sprzątania automatycznego / uruchamiania

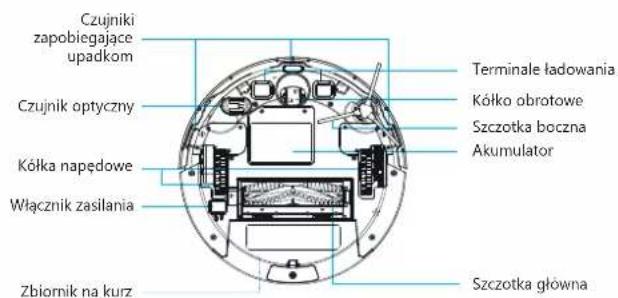

Czujniki zapobiegające upadkom Czujnik optyczny Kółka napędowe Włącznik zasilania Zbiornik na kurz Terminale ładowania Kółko obrotowe Szczotka boczna Akumulator Szczotka główna

PL PL

Akcesoria

1 × Stacja dokująca

1 × Zasilacz

1 × Filtr z gąbki i filtr wysokiej wydajności

1 × Zbiornik na kurz

1 × Zbiornik na wodę

3 × Szczotki boczne

1 × Narzędzie czyszczące

1 × Taśma ograniczająca

2 × Mop pady

Montaż

1. Podłącz stację dokoującą i ręcznie zwiń nadmiar przewodu, umieszczając go w komorze w tylnej, spodniej części stacji dokującej.

1. Umieść stację dokującą na twardej, równej powierzchni przy ścianie i upewnij się, że jest to miejsce swobodnie dostępne, nieograniczone przez żadne przeszkody w odległości przynajmniej 2 metrów od przodu stacji dokującej i 1 metra po obu jej stronach.

1. Podłącz okrągłą wtyczkę zasilacza do gniazda zasilającego stacji dokującej, a drugi koniec przewodu zasilacza do gniazda ściennego.

Ważne: Do zasilania urządzenia należy używać wyłącznie dostarczonego adaptera.

PL PL

1. Montaż szczotki bocznej: zamocuj szczotkę boczną na spodzie urządzenia, wciskając szczotkę w odpowiedni otwór montażowy.

1. Włącz zasilanie, korzystając z przycisku na spodzie.

1. Aktywacja robota: umieść urządzenie na stacji dokujacej, upewniając się, że terminale ładowania stacji są dopasowane do terminali na spodzie robota. Gdy przycisk [ ] podświetli się, robot jest gotowy do pracy.

Robota należy ładować przed użyciem przez 5–6 godzin.

1. Montaż zbiornika na wodę

Robot wyposażony jest również w zbiornik na wodę umożliwiający przecieranie podłogi na mokro. Przymocuj ściereczkę i napełnij zbiornik wodą. Wyjmij zbiornik na kurz i umieść zbiornik na wodę w robocie, aby rozpocząć sprzątanie.

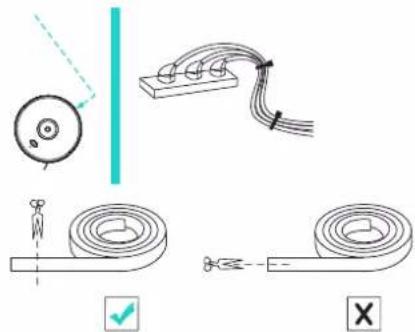

1. Korzystanie z taśmy ograniczającej

Taśma ograniczająca umożliwia oznaczenie obszaru lub obiektu, gdzie nie chcesz przeprowadzać sprzątania. Robot rozpoznaje taśmę ograniczającą i nie przekracza jej, dzięki czemu dany obszar pozostaje wyłączony ze sprzątania. W razie potrzeby przytnij taśmę nożyczkami na odpowiednią długość. Przed odcięciem taśmy dokładnie odmierz odległość. Przymocuj taśmę ograniczającą do podłogi za pomocą taśmy samoprzylepnej.

Konfiguracja sieci w urządzeniu

Krok 1. Pobieranie aplikacji

Pobierz aplikację z App Store lub Google Play, wyszukując poniższe słowa kluczowe: „DreamCatcher Life”

Krok 2. Dodawanie robota w aplikacji

Zarejestruj konto, a następnie zaloguj się w aplikacji, aby dodać robota do konta.

1. Dotknij symbolu [+] na stronie głównej. Następnie wybierz „Urządzenia domowe” i wykonaj kroki konfiguracji urządzenia, aby połączyć robota z domową siecią Wi-Fi.

Równocześnie przytrzymaj przyciski ładowania i sprzątania punktowego przez 3 sekundy, aż wskaźnik Wi-Fi zacznie migać powoli. Naciśnji „Potwierdź” w aplikacji, aby wpisać identyfikator SSiD i hasło do domowej sieci Wi-Fi. Następnie połącz telefon z punktem dostępowym urządzenia „Robot Vacuum RV-500”. Poczekaj na połączenie urządzenia.

Krok 3. Sterowanie z poziomu aplikacji

1. Nazwa urządzenia
2. Stan akumulatora
3. Przyciski skrótów: Sprzątanie, Dokowanie, Wentylator i Tryb.

Naciśnij przycisk Sprzątanie: robot rozpoczęnie sprzątanie.

Naciśnij przycisk Dokowanie: robot powróci do stacji dokujacej w celu naładowania akumulatora.

Naciśnij przycisk Wentylator, aby wybrać ustawienie trybu siły ssania: Cichy, Standardowy, Maks. i Maks.+.

Naciśnij przycisk Tryb, aby wybrać tryb sprzątania, który najlepiej odpowiada Twoim potrzebom: Sprzątanie automatyczne, Sprzątanie przy krawędziach, Sprzątanie punktowe i Sprzątanie chaotyczne.

Sprzątanie automatyczne: na początku cyklu sprzątania robot wykona mapę mieszkania i rozpoczęnie wydajne sprzątanie otwartych przestrzeni. Po zakończeniu cyklu sprzątania robot powraca do stacji dokującej, aby naładować akumulator. Robot powróci też do stacji dokującej przed ukończeniem cyklu sprzątania, jeżeli jego akumulator wymaga ładowania. Sprzątanie trwa około 150 minut.

Po zakończeniu sprzątania otwartej przestrzeni robot rozpoczyna sprzątanie przy krawędziach, czyli wzdłuż ścian i wokół nóg mebli.

Sprzątanie przy krawędziach: można również nacisnąć przycisk Sprzątanie przy krawędziach, aby szybciej przejść do sprzątania wzdłuż ścian. Sprzątanie trwa około 20 minut.

Sprzątanie punktowe: robot wykonuje intensywne sprzątanie w obszarze o średnicy 1 metra poruszając się spiralnie na zewnątrz i do wewnątrz, od punktu rozpoczęcia sprzątania. Sprzątanie trwa około 2 minut.

Sprzątanie chaotyczne: sprzątanie przebiega w sposób losowy. Sprzątanie trwa około 150 minut.

PL PL

Strona główna

① Ustawienia: naciśnij, aby zmienić nazwę urządzenia, sprawdzić informacje o urządzeniu i dzienniki sprzątania.
② Stan sprzątania: wyświetla czas i obszar sprzątania.
③ Stan akumulatora: wyświetla stan naładowania akumulatora w urządzeniu.
④ Stan urządzenia: wyświetla aktualny stan robota: czuwanie, sprzątanie w wybranym trybie, ładowanie lub ładowanie ukończone.

⑤ Sterowanie kierunkiem: naciśnięcie przycisków kierunkowych umożliwia skierowanie robota do sprzątania w wybranym miejscu.

Uwaga w trybach innych niż Chaotyczny, aby zmienić kierunek poruszania się robota, należy najpierw wstrzymać aktualny tryb sprzątania, a następnie zmienić kierunek przemieszczania się robota.

⑥ Tryb wentylatora: naciśnij, aby wybrać tryb ssania: Cichy, Standardowy, Maks. lub Maks.+.
⑦ Tryb sprzątania: naciśnij, aby wybrać tryb sprzątania.
⑧ Znajdź robota: naciśnij Znajdź robota: urządzenie wyda dźwięk, a wskaźnik zacznie migać w kolorze różowym, aby ułatwić odnalezienie odkurzacza.
⑨ Harmonogram sprzątania: dodaj harmonogram sprzątania, aby robot automatycznie rozpoczynat sprzątanie w wybranym dniu o wybranej godzinie.
10 Akcesoria: sprawdź stan wykorzystania akcesoriów: filtra, szczotek bocznych i szczotki głównej.

Specyfikacja

Robot sprzątający

Nr modelu: RV-500

Zasilanie: 19 V, 0,6 A

Bateria: DC 14,4 V, litowo-jonowa 2600 mAh

Zużycie energii: 28 W

Pojemność pojemnika na kurz: 0,55 l

Czas sprzątania: maks, 150 min (ssanie: tryb cichy)

Czas ładowania: 5–6 godzin

WiFi: 802.11 b/g/n 2.4G

Max. EIRP: 15.14dBm

Zeskanuj poniższy kod QR, aby dowiedzieć się więcej na temat urządzenia:

http://www.smartiotfaq.com/cleaner/RV-500
