| Type de produit | Commutateur réseau managé PoE |
| Marque | Dell |
| Modèle | PowerConnect 6224P |
| Dimensions (approx.) | 44,5 x 30,5 x 4,4 cm (montage rack 1U) |
| Poids (approx.) | 4,5 kg |
| Alimentation | 100-240 VAC, 50-60 Hz, consommation max. 150W (estimation), avec support d'alimentation redondante en option (RPS-600 ou EPS-470) |
| Fonctions principales | 24 ports RJ-45 PoE (10/100/1000), 4 ports SFP combo, empilage jusqu'à 12 unités, gestion via CLI/Web/SNMP, VLAN, QoS, sécurité, diagnostic |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides. Assurer une ventilation suffisante. |
| Sécurité | Débrancher l'appareil avant installation. Ne pas obstruer les ouvertures de ventilation. Utiliser dans une plage de température 0-45°C. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Pour toute réparation, contacter le support Dell. |
| Informations générales | Commutateur de la série PowerConnect 6200, avec alimentation PoE, adapté pour les réseaux d'entreprise. |
FOIRE AUX QUESTIONS - PowerConnect 6224P DELL
Questions des utilisateurs sur PowerConnect 6224P DELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice PowerConnect 6224P - DELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PowerConnect 6224P de la marque DELL.
MODE D'EMPLOI PowerConnect 6224P DELL

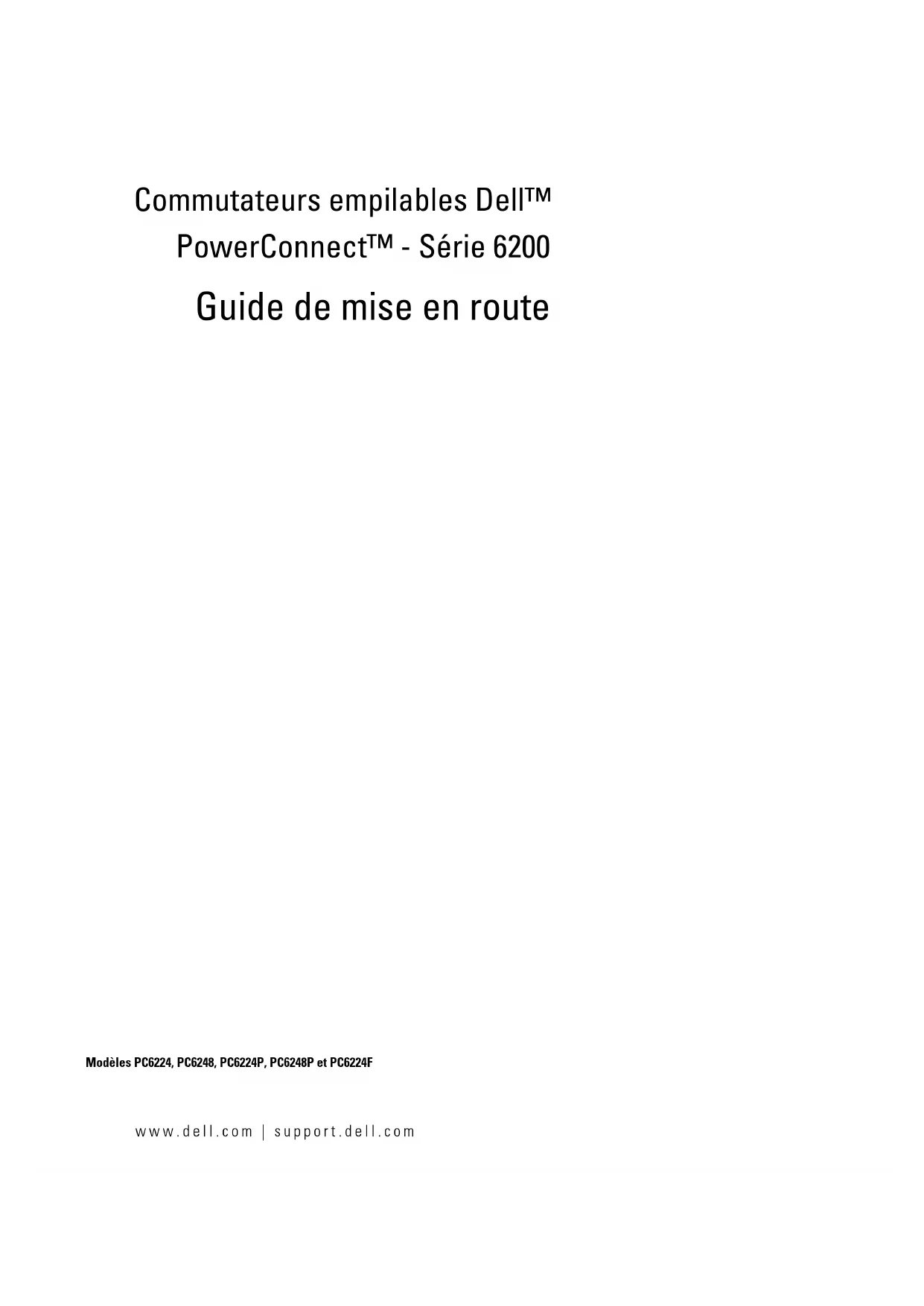

Guide de mise en route
Erste Schritte
Guide de mise en route
Modèles PC6224, PC6248, PC6224P, PC6248P et PC6224F
Remarques, avis et précautions
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre ordinateur.
AVIS : un AVIS vous avertit d'un dommage ou d'une perte de données potentiels et vous indique comment éviter ce problème.
PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle ou de mort.
Les informations contenues dans ce document peuvent être modifiées sans préavis. © 2007 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo DELL et PowerConnect sont des marques de Dell Inc.; Microsoft et Windows sont des marques déposées de Microsoft Corporation.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèles PC6224, PC6248, PC6224P, PC6248P et PC6224F
Septembre 2007 P/N YC897 Rev. A02
1 Installation
Préparation du site 75
Déballage du commutateur. 75
Contenu du carton 75
Déballage. 76
Montage du commutateur 76
Montage en rack 76
Installation d'un commutateur autonome....77
Connexion du commutateur à un terminal. 77
Connexion du commutateur à un bloc d'alimentation 78
Assemblage d'une pile. 79
2 Démarrage et configuration du commutateur
Connexion du terminal au commutateur 80
Démarrage du commutateur 81
Configuration initiale 82
Procédure de configuration initiale. 82
Exemple de session 83
3 Gestion d'une pile
Commutateur maître et commutateurs membres. 86
Démarrage de la pile. 87
Détection de la topologie 87
Attribution automatique d'un ID d'empilage. 87
Vérification de la version du micrologiciel 87
Initialisation du système. 87
Interfaces CLI/ Telnet/Web 88
Insertion et retrait de commutateurs....88
Fonctionnement en autonome 88
Réattribution des ID d'empilage 88
Commandes utilisateur. 89
4 Panneau avant et voyants
Panneau avant. 91
Voyants 92
Voyants système 92
Voyants des ports RJ-45 (PoE) 93
Voyant du module XFP. 93
Voyant du module SFP. 93
Installation
Ce document contient des informations de base sur l'installation, la configuration et le fonctionnement des systèmes Dell™ PowerConnect™ PC6224, PC6248, PC6224P, PC6248P et PC6224F. Pour obtenir des informations plus détaillées, reportcz-vous au document User's Guide (Guide d'utilisation), que vous trouverez sur le CD de documentation. Vous pouvez également vous rendre sur le site support. dell. com pour prendre connaissance des dernières mises à jour concernant la documentation et le micrologiciel.
Préparation du site
Les commutateurs de la série PowerConnect 6200 peuvent être montés dans un rack standard de 19 pouces (48,26 cm) ou posés sur une surface plane. Ils peuvent fonctionner en autonome ou être reliés de manière à former une pile, qui fonctionnera et sera gérée comme une seule entité.
Avant d'installer le ou les commutateurs, assurez-vous que l'endroit choisi pour l'installation répond aux conditions suivantes :
- Alimentation : le commutateur doit être installé à proximité d'une prise électrique facilement accessible de 100-250 VCA à 50-60 Hz.
- Dégagement : l'avant et l'arrière de l'unité doivent être suffisamment dégagés pour rester accessibles à un opérateur. Prévoyez un dégagement pour le câblage, les connexions électriques et la ventilation.
- Câblage : les câbles doivent être acheminés de façon à éviter les sources de bruit électrique, telles que les émetteurs radioélectriques, les amplificateurs de diffusion, les lignes électriques et les luminaires pour lampes fluorescentes.
- Conditions ambiantes : la température ambiante du commutateur doit être comprise entre 0 et 45° C (32 et 113° F), avec une humidité relative maximale de 95 % sans condensation.
Contenu du carton
Lors du déballage de chaque commutateur, vérifiez que le carton contient les éléments suivants :
• Un commutateur PowerConnect - Un câble d'alimentation en CA - Un câble RS-232 - Un kit de montage pour l'installation en rack (pattes pour montage [2], boulons et écrous à cage) - Quatre patins adhésifs en caoutchouc pour l'installation du commutateur en autonome - CD de documentation - Getting Started Guide (Guide de mise en route) • Product Information Guide (Guide d'informations sur le produit)
Déballage
REMARQUE : avant de déballer le commutateur, examinez le carton d'emballage et signalez immédiatement tout dommage apparent.
1 Posez le conteneur sur une surface plane et propre et coupez toutes les sangles d'attache. 2 Ouvrez le carton ou retirez le couvercle. 3 Retirez avec précaution le commutateur de son carton et posez-le sur une surface propre et stable. 4 Retirez tout le matériel d'emballage. 5 Vérifiez que le produit et ses accessoires ne sont pas endommagés.
Montage du commutateur
PRÉCAUTION : prenez connaissance des consignes de sécurité figurant dans le document Product Information Guide (Guide d'informations sur le produit), ainsi que des informations similaires concernant les autres appareils connectés au commutateur.
Les connecteurs d'alimentation en CA et en CC se trouvent sur le panneau arrière du commutateur. Nous recommandons l'installation d'un bloc d'alimentation redondant (PowerConnect RPS-600 pour les commutateurs sans fonction PoE ou PowerConnect EPS-470 pour les commutateurs avec fonction PoE, par exemple).
Montage en rack
PRÉCAUTION : n'utilisez pas les kits de montage en rack pour fixer le commutateur sous une table ou un bureau, ni pour une installation murale. PRÉCAUTION : débranchez tous les câbles du commutateur avant de continuer la procédure. Retirez tous les patins adhésifs situés sous le commutateur, le cas échéant. PRÉCAUTION : si vous installez plusieurs commutateurs dans un rack, commencez par les emplacements du bas et procédez en remontant vers le haut du rack.
1 Placez le support de fixation du rack sur un côté du commutateur, en alignant les orifices de montage des deux éléments. La figure 1-1 indique l'emplacement approprié pour le montage des supports.
Figure 1-1. Fixation des supports
2 Insérez les boulons qui vous ont été fournis dans les orifices de montage, puis serrez-les à l'aide d'un tournevis. 3 Répétez l'opération de l'autre côté du commutateur. 4 Insérez le commutateur dans le rack de 19 pouces (48,26 cm), en veillant à ce que ses orifices de montage soient bien alignés sur ceux du rack. 5 Montez le commutateur dans le rack en utilisant le système de fixation approprié pour votre rack (boulons, écrous à cage ou avec rondelles). Fixez les boulons du bas avant ceux du haut.
AVIS : vérifiez que les entrées d'air ne sont pas obstruées.
PRÉCAUTION : assurez-vous que les boulons fournis correspondent aux orifices pré-filetés du rack.
Installation d'un commutateur autonome
AVIS : nous vous recommandons fortement de monter le commutateur dans un rack.
Si vous n'installez pas le commutateur dans un rack, posez sur une surface plane. Cette surface doit pouvoir supporter le poids de l'appareil et de ses câbles. Le commutateur est livré avec quatre patins adhésifs en caoutchouc.
1 Fixez les patins adhésifs en caoutchouc sur les emplacements marqués, sous le commutateur. 2 Installez le commutateur sur une surface plane. Pour une ventilation correcte, laissez un espace de 5 cm (2 pouces) de chaque côté et de 13 cm (5 pouces) à l'arrière.
Connexion du commutateur à un terminal
1 Connectez le câble RS-232 (fourni) à un terminal VT100 ou au connecteur série d'un ordinateur exécutant un logiciel d'émulation de terminal VT100. 2 Insérez le connecteur DB-9 femelle situé à l'autre extrémité du câble RS-232 sur le port séric situé à l'arrière du commutateur.
REMARQUE : si vous installez une pile de commutateurs, connectez le terminal au commutateur maître. Le voyant d'identification du commutateur maître (en haut à gauche du panneau avant) s'allume alors. Lorsqu'une pile est mise sous tension pour la première fois, l'un des commutateurs est désigné comme unité maître. Ce commutateur peut occuper n'importe quel emplacement. Si vous connectez le terminal à un commutateur autre que le commutateur maître, vous ne pourrez pas utiliser l'interface de ligne de commande (CLI).
Connexion du commutateur à un bloc d'alimentation
PRÉCAUTION : prenez connaissance des consignes de sécurité figurant dans le document Product Information Guide (Guide d'informations sur le produit), ainsi que des informations similaires concernant les autres appareils connectés au commutateur.
1 Branchez le câble d'alimentation en CA qui vous a été fourni sur le connecteur approprié du panncau arrière. La figure 1-2 indique l'emplacement de cc connecteur. 2 Pour disposer d'une source d'alimentation redondante, branchez le cordon d'alimentation 12 VCC entre un module PowerConnect acheté séparément (RPS-600 pour les commutateurs sans fonction PoE ou EPS-470 pour les commutateurs avec fonction PoE) et le connecteur d'alimentation en CC situé sur le panneau arrière.
REMARQUE : à ce stade, ne branchez pas encore le câble d'alimentation sur une prise avec mise à la terre. Vous effectuerez cette opération à la section "Démarrage et configuration du commutateur".
Figure 1-2. Branchement du câble d'alimentation
Assemblage d'une pile
Une pile peut comprendre 12 commutateurs PowerConnect 6200, soit un total de 576 ports frontaux. Pour créer une pile, connectez les commutateurs adjacents en utilisant les ports situés à l'arrière de chaque commutateur, du côté gauche. Voir la figure 1-3.
REMARQUE : Les commutateurs doivent être éteints lorsque vous les ajoutez à la pile.
1 Installez un module d'empilage (acheté séparément) dans la "Baie 1" située à l'arrière de chaque commutateur à empiler. 2 Utilisez les câbles fournis avec les modules d'empilage pour connecter chaque commutateur avec le suivant, jusqu'à ce que tous les commutateurs soient reliés en anneau. 3 Assurez-vous que le dernier câble d'empilage relie le dernier commutateur au premier. 4 Au besoin, utilisez un câble d'empilage de 3 mètres (non fourni) pour connecter les commutateurs.
Figure 1-3. Connexion d'une pile de commutateurs
REMARQUE : le câble long n'apparaît pas dans la figure 1-3.
La topologie en anneau ainsi créée permet à la pile de fonctionner comme une entité unique dotée de capacités de basculement.
Démarrage et configuration du commutateur
Une fois toutes les connexions externes mises en place, connectez un terminal à un commutateur pour lancer la configuration du commutateur ou de la pile. Les fonctions supplémentaires disponibles sont décrites dans le document User's Guide (Guide d'utilisation), qui se trouve sur le CD de documentation.
REMARQUE : avant de continuer, lisez les notes d'édition concernant ce produit. Vous pouvez les télécharger à partir du site d'assistance technique de Dell, support. dell. com. REMARQUE : nous vous recommandons de vous procurer la version la plus récente de la documentation, disponible sur le site support. dell. com.
Connexion du terminal au commutateur
Pour pouvoir gérer et configurer le commutateur à partir d'une console série, utilisez le port de console situé à l'arrière de l'appareil pour le relier à un système exécutant un logiciel d'émulation de terminal. Le port de console est un connecteur DB-9 mâle configuré en tant que connecteur DTE (Data Terminal Equipment, Équipement de terminal de données).
Pour utiliser le port de console, vous devez disposer des équipements suivants :
- Terminal compatible VT100, ou bien ordinateur (de bureau ou portable) équipé d'un port série et exécutant un logiciel d'émulation de terminal VT100
- Câble croisé RS-232 avec un connecteur DB-9 femelle pour le branchement sur le port de console et un autre connecteur du format approprié pour le branchement sur le terminal
Pour connecter un terminal au port de console du commutateur, procédez comme suit :
REMARQUE : si vous installez une pile de commutateurs, vous devez terminer son montage et son câblage avant de la mettre sous tension et de la configurer.
1 Branchez un câble croisé RS-232 sur le terminal exécutant le logiciel d'émulation VT100. 2 Configurez le logiciel d'émulation de terminal comme suit :
a Sélectionnez le port série approprié (1 ou 2) pour la connexion à la console. b Réglez le débit de données sur 9600 bauds. c Définissez le format de données à 8 bits de données, 1 bit d'arrêt et aucune parité. d Définissez le contrôle de flux sur "none" (aucun). e Réglez le mode d'émulation de terminal sur VT100. f Choisissez l'option "Touches de terminal" dans le champ "Les touches de fonction, de direction et Ctrl agissent en tant que". Vérifiez que le paramétrage correspond bien à "Touches de terminal", et non à "Touches Microsoft® Windows®".
AVIS : si vous utilisez HyperTerminal sous Microsoft Windows 2000, assurez-vous que le Service Pack 2 (ou suivant) du système d'exploitation est installé. Ce service pack permet aux touches fléchées de fonctionner correctement dans l'émulation VT100 d'HyperTerminal. Pour plus d'informations concernant les services pack Windows 2000, visitez le site www. microsoft. com.
3 Branchez le connecteur femelle du câble croisé RS-232 directement sur le port de console du commutateur, puis serrez les vis. Sur les commutateurs PowerConnect de la série 6200, le port de console se trouve sur le panneau arrière (voir la figure 1-4).
REMARQUE : si vous installez une pile de commutateurs, connectez le terminal au commutateur maître. Le voyant d'identification du commutateur maître (en haut à gauche du panneau avant) s'allume alors. Lorsqu'une pile est mise sous tension pour la première fois, l'un des commutateurs est désigné comme unité maître. Ce commutateur peut occuper n'importe quel emplacement. Si vous connectez le terminal à un commutateur autre que le commutateur maître, vous ne pourrez pas utiliser l'interface de ligne de commande (CLI).
Figure 1-4. Branchement sur le port de console
Démarrage du commutateur
1 Assurez-vous que le port de console du commutateur est connecté à un terminal VT100 ou à un émulateur de terminal VT100 via le câble RS-232. 2 Repérez une prise de courant. 3 Mettez-la hors tension. 4 Branchez le commutateur sur cette prise. 5 Mettez la prise sous tension.
À la mise sous tension, lorsque le terminal local est déjà connecté, le commutateur effectue un POST (auto-test de démarrage). Ce test s'exécute à chaque initialisation du commutateur; il passe les composants en revue pour vérifier que l'unité est opérationnelle avant que le démarrage ne soit totalement effectif. Si le test détecte un problème critique, le processus s'arrête. Si l'auto-test de démarrage se déroule sans incident, le micrologiciel est chargé dans la RAM. Les messages de l'auto-test de démarrage sont affichés sur le terminal et indiquent le succès ou l'échec du test. Le processus de démarrage durc environ 60 secondes.
Configuration initiale
REMARQUE : la procédure de configuration initiale est fondée sur les hypothèses suivantes :
- Le commutateur PowerConnect n'a jamais été configuré auparavant et se trouve dans le même état que lorsque vous l'avez reçu.
- Le commutateur PowerConnect a démarré correctement.
- La connexion à la console est établie et l'invite de l'assistant Dell Easy Setup est affichée sur l'écran d'un terminal VT100 ou équivalent.
La configuration initiale du commutateur est effectuée via le port de console. Une fois cette première étape effectuée, le commutateur peut être géré soit à partir de la console connectée, soit à distance, via une interface définie lors de la configuration initiale.
REMARQUE : le commutateur ne possède pas de nom d'utilisateur ni de mot de passe par défaut. REMARQUE : tous les paramètres suivants sont nécessaires pour permettre la gestion à distance du commutateur via Telnet (client Telnet) ou HTTP (navigateur Web).
Avant de procéder à la configuration initiale du commutateur, demandez les informations suivantes à votre administrateur réseau :
- Adresse IP à affecter au VLAN utilisé pour la gestion du commutateur.
- Masque de sous-résceau IP
- Adresse IP de la passerelle par défaut du VLAN de gestion permettant de configurer la route par défaut.
Procédure de configuration initiale
Vous pouvez effectuer la configuration initiale à l'aide de l'interface CLI ou de l'assistant Dell Easy Setup. Cet assistant de configuration démarre automatiquement si le fichier de configuration du commutateur est vide. Vous pouvez quitter l'assistant à tout moment en appuyant sur [ctrl+z], mais tous les paramètres de configuration définis sont alors supprimés. Dans ce cas, le commutateur utilise les valeurs par défaut. Pour plus d'informations sur la configuration initiale via l'interface CLI, consultez le document User Guide (Guide d'utilisation). Le présent guide traite uniquement de l'utilisation de l'assistant.
Ce dernier effectue les opérations suivantes :
- Il met en place le compte utilisateur privilégié initial et le mot de passe correspondant. Cette opération est effectuée pendant la configuration.
- Il permet l'ouverture de session via l'interface CLI et l'accès HTTP (paramètre d'authentication local uniquement).
- Il permet de définir l'adresse IP pour le VLAN de gestion.
- Il définit la chaîne de communauté SNMP qui doit être utilisée par le gestionnaire SNMP sur une adresse IP donnée. Vous pouvez ignorer cette étape si le commutateur n'est pas géré via SNMP.
- Il permet d'indiquer l'IP du serveur de gestion ou d'autoriser l'accès aux fonctions de gestion à partir de toutes les adresses IP.
- Il configure l'adresse IP de la passerelle par défaut.
Exemple de session
Cette section illustre une session de l'assistant Easy Setup. Les valeurs suivantes sont utilisées :
- Adresse IP du VLAN de gestion : 192.168.1.100:255.255.255.0.
- Nom d'utilisateur : admin; mot de passe : admin123.
- Adresse IP du système de gestion du réseau : 192.168.1.10. • Passerelle par défaut : 192.168.1.1.
- Chaîne de communauté SNMP à utiliser : Dell_Network_Manager.
L'assistant configure les valeurs initiales de la manière décrite ci-dessus. Une fois son exécution terminée, le commutateur est configuré de la façon suivante :
- SNMPv1/2c est activé et la chaîne de communauté est définie comme indiqué ci-dessus. SNMPv3 est désactivé par défaut.
- Le compte utilisateur admin est configuré comme indiqué ci-dessus.
- Un système de gestion du réseau est configuré. À partir de cette station de gestion, vous pouvez accéder aux interfaces SNMP, HTTP et CLI. Vous pouvez également décider d'autoriser toutes les adresses IP à accéder à ces interfaces de gestion en sélectionnant l'adresse IP 0.0.0.0.
- Une adresse IP est configurée pour le VLAN de gestion par défaut (1).
- Une adresse de passerelle par défaut est configurée.
REMARQUE : dans l'exemple ci-après, les options que l'utilisateur peut sélectionner sont présentées entre crochets, []. Les valeurs par défaut sont présentées entre accolades, {}. Si vous appuyez sur sans avoir défini d'options, la valeur par défaut est prise en compte. Le texte de l'aide est entre parenthèses.
L'exemple suivant montre la séquence d'invites et de réponses d'une session exemple de l'assistant Easy Setup de Dell. Les valeurs utilisées sont celles qui sont indiquées ci-dessus.
Au démarrage du commutateur (après le POST), la boîte de dialogue suivante s'affiche :
REMARQUE : s'il est configuré, le niveau d'accès par défaut est défini sur l'accès maximum disponible pour l'interface de gestion SNMP. Initialement, seul SNMPv1/2c est activé. SNMPv3 est désactivé jusqu'à ce que vous l'activiez de manière explicite en paramétrant l'ID du moteur, la vue, etc.
REMARQUE : si les mots de passe entrés dans les deux champs ne sont pas identiques, une invite demande à l'utilisateur de recommencer.
REMARQUE : vous pouvez créer d'autres comptes utilisateur une fois l'assistant terminé. Consultez le document User's Guide (Guide d'utilisation) pour plus d'informations.
Commutateur maître et commutateurs membres
Une pile de commutateurs peut être gérée comme une entité unique lorsque les unités qui la composent sont connectées les unes aux autres. La pile peut être gérée via une interface web, une station de gestion SNMP ou une interface CLI. Lorsque la pile est créée, l'un des commutateurs est automatiquement désigné comme maître. Vous pouvez alors lui attribuer une adresse IP manuellement en utilisant la console, ou laisser DIICP s'en charger automatiquement. Par la suite, l'adresse IP du commutateur maître est utilisée pour procéder aux opérations relatives à la gestion de la pile. Le commutateur maître détecte et reconfigure les ports avec un impact minimal sur le fonctionnement de la pile dans les cas suivants :
- Panne d'un commutateur
- Perte de la liaison entre les commutateurs
- Insertion d'un commutateur
- Retrait d'un commutateur
Si le commutateur maître est déconnecté, n'importe quel commutateur membre de la pile peut le remplacer. Le système désigne un nouveau commutateur maître et reconfigure la pile en conséquence.
Détection de la topologie
Lorsqu'une pile est créée, un processus de détection de la topologie génère une base de données contenant des informations sur tous les commutateurs de la pile : version du micrologiciel, du matériel, préférences de gestion, adresse MAC et numéro de série. Vous pouvez afficher ces informations à l'aide de l'interface de ligne de commande (CLI) ou de l'interface Web.
REMARQUE : Reportez-vous respectivement aux documents CLI Reference Manual (Manuel de référence CLI) et User's Guide (Guide d'utilisation) pour plus d'informations sur les interfaces CLI et Web.
Attribution automatique d'un ID d'empilage
Lors du processus de formation de la pile, chaque commutateur se voit attribuer un ID d'empilage qu'il enregistre ensuite dans sa mémoire FLASH rémanente. Vous pouvez afficher les ID de pile à l'aide de l'interface CLI ou de l'interface Web.
Vérification de la version du micrologiciel
Une fois l'attribution des ID d'empilage terminée, le commutateur maître vérifie que tous les commutateurs de la pile utilisent la même version de micrologiciel.
Si tel n'est pas le cas, les ports des commutateurs membres ne pourront pas fonctionner. La pile est alors en mode veille (SSM, Suspended Stacking Modc). Vous pouvez ensuite synchroniser les logiciels des commutateurs membres avec ceux du commutateur maître.
Initialisation du système
Si le commutateur maître détecte que toutes les unités disposent de la même version de micrologiciel, il est initialisé pour le fonctionnement en mode d'empilage.
Initialisation du système en mode d'empilage standard
Le commutateur maître initialise la pile en utilisant le dernier fichier de configuration système enregistré. Le système applique les paramètres par défaut aux commutateurs ne disposant pas d'un tel fichier.
Si le fichier de configuration est corrompu, le commutateur maître initialise la pile avec la configuration par défaut définie en usine.
Le fichier de configuration peut être enregistré. Le commutateur maître distribue ce fichier automatiquement aux commutateurs membres. S'il est indisponible, un autre commutateur prend sa place et applique le fichier de configuration enregistré sur le commutateur maître d'origine.
Initialisation du système en mode veille
Une fois l'initialisation terminée, si des incohérences subsistent entre les versions de micrologiciel utilisées par les unités de la pile, le commutateur maître passe en mode veille (Suspended Stacking Mode). Il est alors le seul à être initialisé avec les informations du fichier de configuration. Les commutateurs membres ne sont pas initialisés et restent en mode passif (tous les ports sont désactivés par défaut).
Interfaces CLI/ Telnet/Web
Vous pouvez utiliser les interfaces CLI, WEB ou SNMP pour synchroniser le micrologiciel d'un commutateur membre avec celui du commutateur maître.
Insertion et retrait de commutateurs
Vous pouvez insérer et retirer des commutateurs de la pile sans mettre cette dernière hors tension. Cependant, tout modification de la topologie entraînant une reconfiguration de la pile, elle peut avoir un impact sur le réseau. Aucun commutateur n'est alors désigné comme commutateur maître, à moins que celui-ci n'ait été retiré de la pile. La reconfiguration de la pile ne prend pas plus de deux minutes pour une pile de douze commutateurs, voire moins pour une pile plus petite.
Fonctionnement en autonome
Si aucun partenaire n'est détecté sur le port d'empilage d'un commutateur, ce dernier fonctionne en mode autonome. Dans le cas contraire, le commutateur opère toujours en mode d'empilage.
Réattribution des ID d'empilage
Vous pouvez attribuer manuellement un ID d'empilage à un commutateur. Cet ID ne doit avoir été associé à aucun autre commutateur de la pile. Toutes les informations de configuration enregistrées pour le nouvel ID d'empilage s'appliquent au commutateur correspondant.
Commandes utilisateur
Les commandes suivantes permettent de gérer le commutateur via l'interface CLI. Reportez-vous au document CLI Reference Guide (Guide de référence CLI) pour plus d'informations sur la syntaxe de chaque commande.
Panneau avant et voyants
Cette annexe décrit le panneau avant et les voyants des systèmes Dell PowerConnect PC6224, PC6248, PC6224P, PC6248P et PC6224F.
Panneau avant
Les figures ci-dessous représentent le panneau avant des systèmes PowerConnect de la série 6200.
Figure 1-1. PC 6224
Figure 1-3. PC 6224P
Figure 1-5. PC 6224F
Les sections suivantes répertorient les voyants.
Voyants système
Tableau 1-1. Voyants système
| Voyants État | |
| État du ventilateur | Vert : tous les ventilateurs fonctionnent correctement.Rouge : un ventilateur (ou plusieurs) est en panne. |
| État du bloc d'alimentation | Vert : le bloc d'alimentation fonctionne correctement.Rouge : un incident lié au bloc d'alimentation s'est produit. |
| Bloc d'alimentation redondant | Vert : un bloc d'alimentation redondant est installé et fonctionne correctement.Rouge : un bloc d'alimentation redondant est installé, mais un incident s'est produit.Éteint : aucun bloc d'alimentation redondant n'est installé. |
| Diagnostic | Vert clignotant : les diagnostics sont en cours d'exécution.Vert fixe : l'exécution des diagnostics s'est déroulée sans incident.Rouge : l'exécution des diagnostics a échoué. |
| Température | Vert : la température du système est inférieure au seuil autorisé.Rouge : la température du système est supérieure au seuil autorisé. |
Voyants des ports RJ-45 (PoE)
Les ports RJ-45 comprennent deux voyants intégrés, dont un monochrome et un bicolore.
Tableau 1-2. Voyants des ports RJ-45 (PoE)
| Voyants État | |
| Gauche - Monochrome : lien/activité du port. | • Vert : lien à 10/100/1000 Mbps.• Fixe : lien existant mais inactif.• Clignotant : lien actif.• Éteint : aucun lien détecté. |
| Droite (Modèle POE) - Bicolore : | • Vert : le port détecte un périphérique d'alimentation et répond aux conditions de charge normalcs.• Orange fixe : surcharge ou court-circuit du port du terminal ; tension externe détectée dans le port.• Orange clignotant : la puissance totale consommée dépasse la puissance maximale allouée au port.• Éteint : aucun périphérique d'alimentation détecté ; aucune alimentation. |
Voyant du module XFP
Tableau 1-3. Voyant du module XFP
| Voyants État | |
| Monochrome : | • Vert fixe : lien.• Vert clignotant : activité.• Éteint : aucun lien détecté. |
Voyant du module SFP
Tableau 1-4. Voyant du module SFP
| Voyants État | |
| Monochrome : | • Vert fixe : lien.• Vert clignotant : activité.• Éteint : aucun lien détecté. |
Montage des Switches. 101
Montage des switches
