| 제품 유형 | PoE 관리형 네트워크 스위치 |
| 브랜드 | Dell |
| 모델 | PowerConnect 6224P |
| 크기 (약) | 44.5 x 30.5 x 4.4 cm (1U 랙 장착) |
| 무게 (약) | 4.5 kg |
| 전원 | 100-240VAC, 50-60Hz, 최대 소비 전력 150W (추정), 옵션 이중 전원 공급 지원 (RPS-600 또는 EPS-470) |
| 주요 기능 | 24개의 RJ-45 PoE 포트 (10/100/1000), 4개의 SFP 콤보 포트, 최대 12대 스태킹, CLI/웹/SNMP 관리, VLAN, QoS, 보안, 진단 |
| 유지 관리 및 청소 | 부드럽고 마른 천으로 청소하십시오. 액체 제품을 사용하지 마십시오. 충분한 환기를 보장하십시오. |
| 안전 | 설치 전에 장치의 전원을 분리하십시오. 환기구를 막지 마십시오. 0-45°C 온도 범위에서 사용하십시오. |
| 예비 부품 및 수리 가능성 | 사용자가 수리할 수 있는 부품이 없습니다. 수리가 필요한 경우 Dell 지원에 문의하십시오. |
| 일반 정보 | PowerConnect 6200 시리즈 스위치, PoE 전원 공급, 기업 네트워크에 적합합니다. |
자주 묻는 질문 - PowerConnect 6224P DELL
사용자 질문 PowerConnect 6224P DELL
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 스위치 무료 PDF 형식! 매뉴얼 찾기 PowerConnect 6224P - DELL 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. PowerConnect 6224P 브랜드 DELL.
사용 설명서 PowerConnect 6224P DELL
참고: 참고는 컴퓨터를 보다 효율적으로 사용하는데 도움이 되는 중요 정보를 제공합니다.
주의사항: 알림은 하드웨어의 손상 또는 데이터 유실 위험을 설명하며, 이러한 문제를 방지할 수 있는 방법을 알려줍니다.
주의: 주의는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는 위험이 있음을 나타냅니다.
본 설명서에 수록된 정보는 사전 통보 없이 변경될 수 있습니다.
어떠한 경우에도 Dell Inc.의 사전 승인 없이 무단 복제하는 행위는 엄격하게 귀지되어 있습니다.
본 설명서에 사용된 상표인 Dell, DEI.I. 로고 및 PowerConnect는 Dell Inc.의 상표입니다. Microsoft 및 Windows는 Microsoft Corporation의 등록 상표입니다.
본 설명서에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수도 있습니다. Dell Inc.는 자사가 소유하고 있는 것 이외에 기타 모든 등록 상표 및 상표 이름에 대한 어떠한 소유권도 보유하지 않습니다.
모델 PC6224, PC6248, PC6224P, PC6248P 및 PC6224F
차례
1설치
설치 사이트 준비 173
스위치 포장 풀기 173
패키지 내용물 173
포장 풀기 단계.... 174
스위치 탑재 174
랙에 설치 174
단독 설치 175
스위치를 터미널에 연결 175
스위치를 전원 공급 장치에 연결 175
스택 만들기. 176
2 스위치 시작 및 구성
터미널을 스위치에 연결 178
스위치 부팅 179
초기 구성 180
초기 구성 절차.... 180
세션 예.... 181
3 스택 관리
마스터 및 구성원 스위치 184
스택 시작 185
토풀로지 발견 185
자동 스택 ID 할당 185
점웨어 버전 확인 185
시스템 초기화 185
CLI/ 텔넷 / 웹 인터페이스 186
스위치 삽입 및 제거 186
독립형 스위치로 작동 186
스택 ID 번호 다시 매김. 186
사용자 제어 186
4 전면 패널 및 LED
전면 패널 187
LED 188
시스템 LED. 188
RJ-45 LED(PoE) 189
XFP LED 189
SFP LED 189

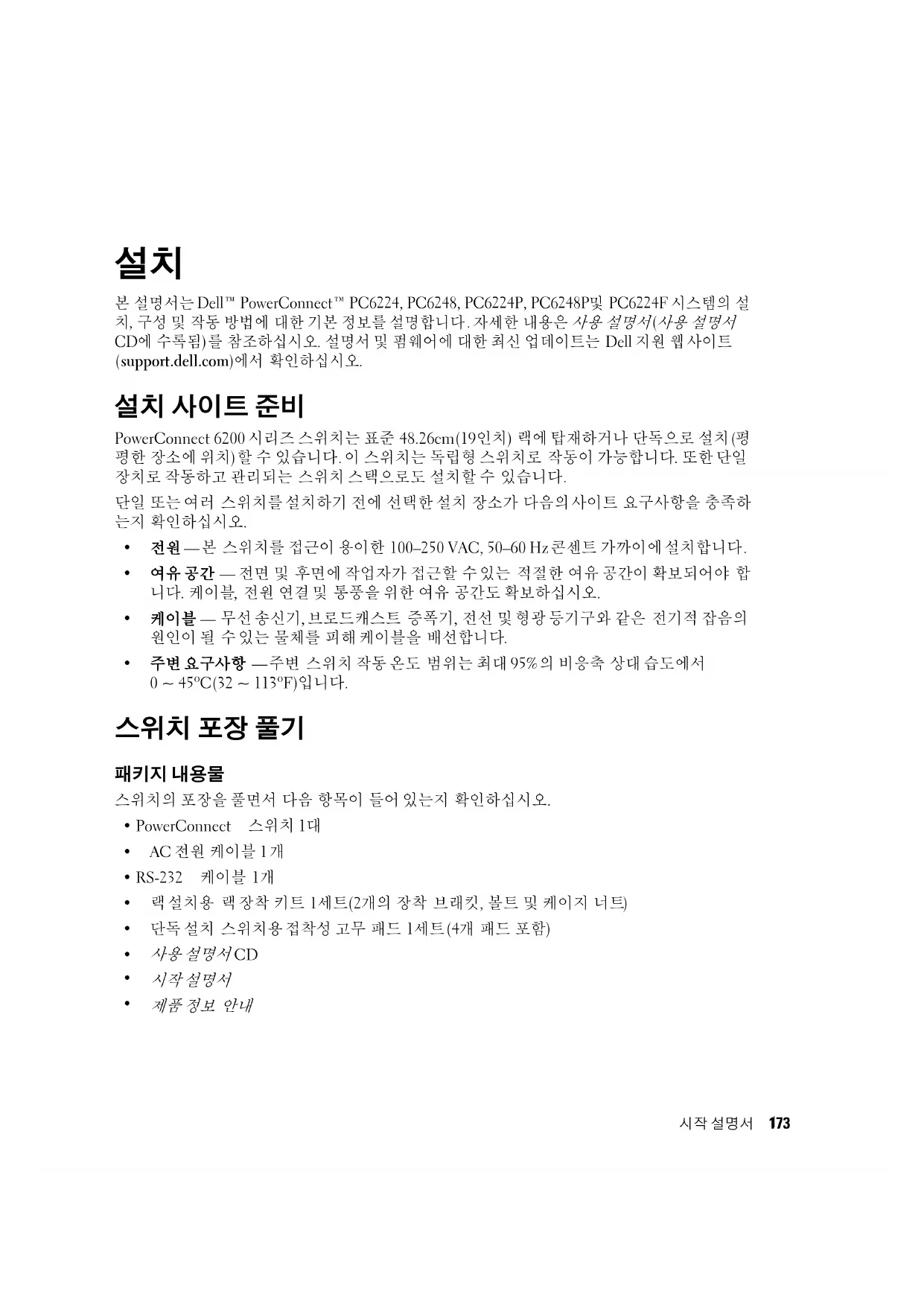

설치
본 설명서는 Dell™ PowerConnect™ PC6224, PC6248, PC6224P, PC6248P 및 PC6224F 시스템의 설치, 구성 및 작동 방법에 대한 기본 정보를 설명합니다. 자세한 내용은 사용 설명서(사용 설명서 CD에 수록됨)를 참조하십시오. 설명서 및 펌웨어에 대한 최신 업데이트는 Dell 지원 웹 사이트 (support.dell.com)에서 확인하십시오.
설치 사이트 준비
PowerConnect 6200 시리즈스위치는 표준 48.26cm(19인치) 략에 탑재하거나 단독으로 설치 (평평한 장소에 위치) 할 수 있습니다. 이 스위치는 독립형 스위치로 작동이 가능합니다. 또한 단일 장치로 작동하고 관리되는 스위치 스택으로도 설치할 수 있습니다.
단일 또는 여러 스위치를 설치하기 전에 선택한 설치 장소가 다음의사이트 요구사항을 충족하는지 확인하십시오.
- 전원—본 스위치를 접근이 용이한 100-250 VAC, 50-60 Hz 콘센트 가까이에 설치합니다.
- 여유공간 — 전면 및 후면에 작업자가 접근할 수 있는 적절한 여유 공간이 확보되어야 합니다. 케이블, 전원 연결 및 통풍을 위한 여유 공간도 확보하십시오.
- 케이블 — 무선 송신기, 브로드캐스트 증폭기, 전선 및 형광 등기구와 같은 전기적 잡음의 원인이 될 수 있는 물체를 피해 케이블을 배선합니다.
- 주변 요구사항 —주변 스위치 작동 온도 범위는 최대 95%의 비응축 상대 습도에서 0 \~ 45°C(32 \~ 113°F)입니다.
스위치 포장 풀기
패키지 내용물
스위치의 포장을 풀면서 다음 항목이 들어 있는지 확인하십시오.
• PowerConnect 스위치 1대
- AC 전원 케이블 1개
• RS-232 케이블 1개
- 략설치용 략장착 키트 1세트(2개의 장착 브래킷, 볼트 및 케이지 너트)
-단독설치 스위치용접착성 고무 패드 1세트(4개 패드 포함)
-사용설명서CD
- 시작설명서
- 제품정보 안내
포장 풀기 단계
참고: 스위치의 포장을 풀기 전에 포장용기를 살펴보고 파손된 흔적이 발견되면 즉시 알려주십시오.
1 깨끗하고 평평한 곳에 포장용기를 놓고 고정 끄을 모두 자르십시오.
2 포장용기를 열거나 포장용기 덮개를 제거하십시오.
3 포장용기에서 조심스럽게 스위치를 꺼내 안전하고 깨끗한 곳에 놓으십시오.
4 포장을 모두 제거하십시오.
5 제품 및 부속품에 파손된 부분이 없는지 살펴보십시오.
스위치 탑재
주의 : 제품 정보 안내의 안전 정보와 스위치에 연결되거나 스위치를 지원하는 다른 스위치에 대한 안전 정보를 읽으십시오.
AC 및 DC 전원 커넥터는 스위치의 후면 패널에 있습니다. 비PoE 스위치에 PowerConnect RPS-600 또는 PoE 스위치에 PowerConnect EPS-470과 같이 중복 전원 공급장치를 연결하는 것이 좋습니다.
랙에 설치
주의: 략 장착 키트를 사용하여 테이블 또는 책상 아래에 스위치를 매달거나 벽에 부착하지 마십시오.
주의 : 계속 진행하기 전에 스위치의 모든 케이블을 분리하십시오. 스위치의 밀바닥에 접착성 패드가 부착되어 있다면 모두 제거하십시오.
주의: 여러 스위치를 략에 장착하는 경우 상향식 (아래에서 위방향)으로 장치를 장착하십시오.
1 제공된 략 장착 브래킷을 스위치의 한쪽 면에 대고 스위치의 장착 구멍과 략 장착 브래킷의 장착 구멍을 맞추십시오. 그림 1-1은 브래킷을 장착할 위치를 보여줍니다.

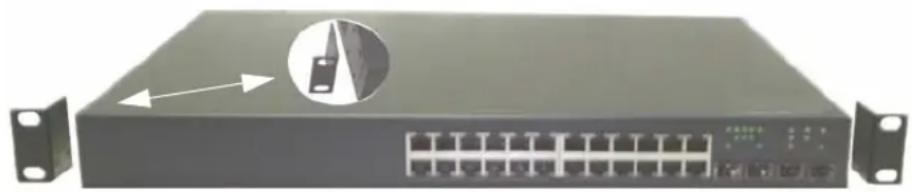

그림 1-1. 브래킷 장착
2 제공된 볼트를 략 장착 구멍에 끼우고 드라이버로 조이십시오.
3 스위치 반대 면에도 똑같이 략장착 브래킷을 대고 나사를 끼워 조이십시오.
4 스위치의 략 장착 구멍과 략에 있는 장착 구멍을 맞춰서 스위치를 48.26cm(19인치) 략 안으로 삽입하십시오.
5 략 볼트또는 케이지 너트와 케이지 볼트(와셔 포함)를 이용하여 스위치를 략에 고정시킵니다. 바닥의 볼트를 조인 후 상단의 볼트를 조입니다.
주의사항:환풍구가 막히지 않도록 주의하십시오.
주의:제공된 략 볼트가 략의 구멍에 맞는지 확인하십시오.
단독 설치
주의사항:스위치를 략에 장착할 것을 권장합니다.
스위치를 략에 설치하지 않는 경우 평평한 곳에 설치해야 합니다.스위치와 스위치 케이블의 무게를 지탱할 수 있는 곳에 놓아야 합니다.스위치에는 접착성 고무 패드 4개가- 함께 제공 됩니다.
1 스위치 바닥에 표시된 각 위치에 접착성 고무 패드를 부착하십시오.
2 좌우로 5cm(2인치), 뒤로 13cm(5 인치) 정도 여유 공간을 두어 스위치를 평평한 곳에 설치하여 통풍이 잘 되는지 확인하십시오.
스위치를 터미널에 연결
1 제공된 RS-232 케이블을 VT100 터미널 에물레이션 소프트웨어를 실행하는 PC의 직렬 커넥터 또는 VT100 터미널에 연결하십시오.
2 RS-232 크로스 케이블의 다른 한 쪽끝에 있는 DB-9암 커넥터를 스위치의 직렬포트 커넥터에 연결합니다.
참고:스위치 스택을 설치할 경우 터미널을 마스터 스위치에 연결하십시오.이 마스터 스위치의 위치는 전면 패널의 어레이에서 왼쪽 위에 있는 마스터 스위치 LED를 통해 확인할 수 있습니다.스택에 처음 전원을 공급하면 스위치에서 마스터 스위치(스택에서의 위치는 상관 없음)를 선택합니다.터미널을 다른 구성원 스위치에 연결하면 CLI를 사용하지 못합니다.
스위치를 전원 공급 장치에 연결
주의:제품 정보 안내의 안전 정보와 스위치에 연결되거나 스위치를 지원하는 다른 스위치에 대한 안전 정보를 읽으십시오.
1 제공된 AC 전원 케이블을 후면 패널에 있는 AC 전원 커넥터에 연결하십시오. 그림 1-2는 전원 케이블의 위치를 보여줍니다.
2 중복 전원을 제공하기 위해 비PoE 스위치의 PowerConnect RPS-600 또는 PoE 스위치의 PowerConnect EPS-470(별배) 의 12 VDC 전원 케이블을 후면 패널의 DC 전원 커넥터에 연결합니다.
참고: 이때 전원 케이블을 접지된 AC 콘센트에 연결하지 마십시오."스위치 시작 및 구성"에 설명된 절차에 따라 스위치를 전원에 연결합니다.
그림 1-2. 전원 케이블 연결
최대 576개 선면 패널 포트를 지지하면서 최대 12 스위치 높이까지 PowerConnect 6200 시리즈 를 스택형으로 적재할 수 있습니다. 스위치 후면의 왼쪽에 있는 스택 포트를 사용하는 인접 장치를 연결하여 스택을 만드십시오. 그림 1-3을 참조하십시오.
참고: 스택에 추가할 때 스위치는 꺼야 합니다.
1 적재할 각 스위치에 있는 후면 "베이 1"에 별도로 구입한 스태킹 모듈을 설치합니다.
2 스테킹 모듈과 함께 제공되는 케이블을 사용하여 스위치가 모두 고리에 연결될 때까지 스위치를 연결하십시오.
3 마지막 스태킹 모듈이 마지막 스위치에서 처음 스위치까지 연결되어 루프가 만들어졌는지 확인하십시오.
4 필요한 경우 별도로 구입한 3m의 스테킹 케이블을 스위치에 연결합니다.

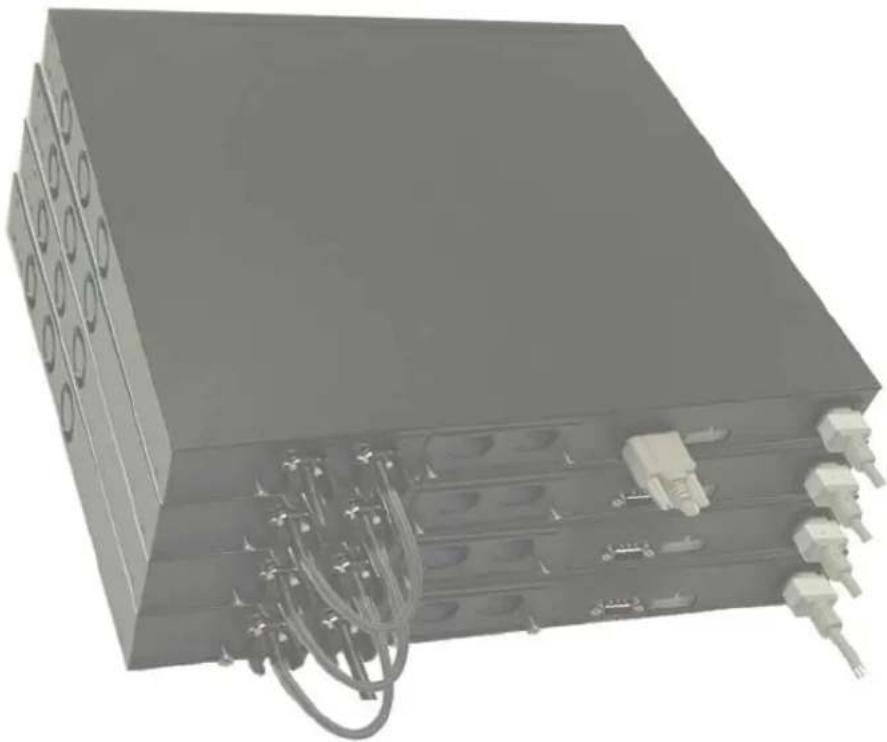

그림 1-3. 스위치 스택 연결
참고:그림 1-3에 긴 케이블이 표시되지 않습니다.
최종적인 링형 토폴로지는 전체 스택이 고속 장에 복구 기능을 가진 단일 스위치로 작동하도록 합니다.
스위치 시작 및 구성
모든 외부 연결을 완료했으면 스위치 또는 스택 구성을 위해 터미널을 스위치에 연결하십시오. 기타 고급 기능에 대한 설명은 사용설명서 CD에 있는 사용 설명서를 참조하십시오.
참고: 진행하기 전에 이 제품의 릴리즈 노트를 읽으십시오. Dell 지원 웹 사이트(support.dell.com)에서 릴리즈 노트를 다운로드할 수 있습니다.
참고: Dell 지원 웹 사이트(support.dell.com)에서 최신 사용 설명서를 다운로드할 것을 권장합니다.
터미널을 스위치에 연결
직렬 콘솔을 통해 스위치를 모니터하고 구성하려면 스위치 뒤쪽의 콘솔 포트를 사용하여 터미널 에물레이션 소프트웨어를 실행하는 터미널데스크탑 시스템에 연결하십시오. 콘솔 포트 커넥터는 DB-9 수 커넥터이며 DTE(Data Terminal Equipment) 커넥터로 구현됩니다.
콘솔 포트를 사용하려면 다음 항목이 필요합니다.
- VT100 호환 터미널 또는 VT100 터미널 에뮬레이션 소프트웨어를 실행하고 직렬 포트가 장착된 데스크탑 또는 휴대용 시스템
- 콘솔 포트용 DB-9 암 커넥터와 터미널용 커넥터가 있는 RS-232 크로스 케이블 터미널을 스위치 콘솔 포트에 연결하려면 다음 작업을 수행하십시오.
참고: 스위치 스택을 설치할 경우 스택의 전원을 켜고 구성하기 전에 스택을 조립하고 케이블을 연결해야 합니다.
1 VT100 터미널 소프트웨어를 실행하는 터미널에 RS-232 크로스 케이블을 연결합니다.
2 터미널 에뮬레이션 소프트웨어를 다음과 같이 구성하십시오.
a 콘솔에 연결할 적당한 직렬 포트 (직렬 포트 1 또는 직렬 포트 2) 를 선택합니다.
b 데이터 속도를 9600 보드로 설정합니다.
c 데이터 형식을 8 데이터 비트,1 정지비트,패리티 없음으로 설정합니다.
d 흐름 제어를 없음으로 설정합니다.
e 터미널 에뮬레이션 모드를 VT100 으로 설정합니다.
f 기능키,화살표 키 및 Ctrl 키용 더미널 키를 선택합니다. 설정이 더미널 키 (Microsoft® Windows® 키 아님) 용인지 확인하십시오.
주의사항: Microsoft Windows 2000에서 하이퍼터미널을 사용하는 경우, Windows 2000 서비스 팩 2 이상이 설치되었는지 확인하십시오. Windows 2000 서비스 팩 2를 설치하면 하이퍼터미널의 VT100 에뮬레이션에서 화살표 키가 올바르게 작동됩니다. Windows 2000 서비스 팩에 대한 자세한 내용은 www.microsoft.com을 방문하십시오.
3 RS-232 크로스 케이블의 암 커넥터를 스위치의 콘솔 포트에 직접 연결하고 고정 볼트를 조이십시오. PowerConnect 6200시리즈는 그림 1-4와 같이 후면 패널에 콘솔 포트가 있습니다.
참고: 스위치 스택을 설치할 경우 터미널을 마스터 스위치에 연결하십시오. 이 마스터 스위치의 위치는 전면 패널의 어레이에서 왼쪽 위에 있는 마스터 스위치 LED를 통해 확인할 수 있습니다. 스택에 처음 전원을 공급하면 스위치에서 마스터 스위치(스택에서의 위치는 상관 없음)를 선택합니다. 터미널을 다른 구성원 스위치에 연결하면 CLI를 사용하지 못합니다.
그림 1-4. 콘솔 포트에 연결
1 스위치 콘솔 포트는 RS-232 케이블을 통해 VT100 터미널 또는 VT100 터미널 에물레이터에 연결되어야 합니다.
2 AC 전원 콘센트를 찾습니다.
3 AC 전원 콘센트를 비활성화합니다.
4 스위치를 AC 콘센트에 연결합니다.
5 AC 전원 콘센트를 활성화합니다.
로컬 터미널을 연결한 상태에서 전원을 켜면 스위치에서 POST(Power-In Self-Test)가 수행됩니다. POST는 스위치가 시작될 때마다 실행되어 부팅이 완료되기 전에 하드웨어 구성요소를 검사하여 스위치가 작동 가능한지 여부를 확인합니다. POST에서 중요한 문제가 발견되면 프로그램 흐름이 중지됩니다. POST를 통과하면 유효한 펌웨어가 RAM 에 로드됩니다. POST 메시지가 터미널에 표시되어 데스트 성공여부를 알려줍니다. 부팅 프로세스는 약 60초가 소요됩니다.
초기 구성
참고: 다음의 전제 하에 초기의 간단한 구성 절차가 이루어지는 것으로 가정합니다.
- PowerConnect 스위치는 이전에 구성된 적이 없으며 스위치를 받았을 때와 동일한 상태입니다.
• PowerConnect 스위치가 정상적으로 부팅되었습니다. - 콘솔 연결이 설정되었고 Dell Easy Setup Wizard 프롬프트가 VT100 터비널 또는 동일 장치의 화면에 표시됩니다.
초기 스위치 구성은 콘솔 포트를 통해 수행됩니다. 초기 구성 후에는 이미 연결된 콘솔 포트에서 또는 초기 구성 중에 정의된 인터페이스를 통해 원격으로 스위치를 관리할 수 있습니다.
참고: 스위치에는 기본 사용자 이름과 암호가 구성되어 있지 않습니다.
참고: 텔넷(텔넷 클라이언트)이나 HTTP (웹 브라우저)를 통해 스위치를 원격 관리하기 위해서는 아래의 모든 설정이 필요합니다.
스위치의 초기 구성을 설정하기 전에 네트워크 관리자로부터 다음 정보를 문의하십시오.
- 스위치 관리를 위해 사용할 관리 VLAN에 할당될 IP 주소.
• 네트워크의 IP 서브넷 마스크. - 기본 경로를 구성하기 위한 관리 VLAN기본 게이트웨이의 IP 주소.
초기 구성 절차
Dell Easy Setup Wizard를 사용하거나 CLI(Command Line Interface)를 사용하여 초기 구성을 수행하십시오. Setup Wizard는 스위치 구성 파일이 비어있으면 자동으로 시작됩니다. 언제든지 [ctrl+z]를 눌러 마법사를 종료할 수 있지만 지정된 구성 설정이 모두 제거됩니다(스위치가 기본값을 사용하게 됨). CLI 초기 구성에 대한 자세한 정보는 사용 설명서를 참조하십시오. 이 설명서는 Setup Wizard를 사용하여 초기 스위치 구성을 수행하는 방법을 설명합니다. 이 마법사를 이용하여 스위치에 대해 다음 구성을 설정할 수 있습니다.
- 초기 권한 사용자 계정을 유효한 암호와 함께 설정합니다. 마법사는 설정 과정 동안 하나의 권한 사용자계정을 구성합니다.
-로컬 인증 설정만을 사용하기 위한 CLI 로그인 및 HTTP 액세스를 활성화합니다. - 관리 VLAN 용 IP 주소를 설정합니다.
- 해당 IP 주소에서 SNMP 관리자가 사용할 SNMP 키뮤니티 문자열을 설정합니다. 스위치에 SNMP 관리를 사용하지 않을 경우에는 이 단계를 건너될 수 있습니다.
관리서버 IP 를 지정하거나 모든 IP주소에서 관리 액세스를 허용하도록 설정할 수 있습니다. - 기본 게이트웨이 IP 주소를 구성합니다.
세션 예
아래에서는 Easy Setup Wizard 세션을 설명합니다. 예제 세션에서는 다음 값들을 사용합니다.
• 관리 VIAN 용 IP 주소: 192.168.1.100:255.255.255.0
• 사용자 이름: admin, 암호: admin123
• 네트워크 관리 시스템 IP 주소: 192.168.1.10
- 기본게이트웨이:192.168.1.1
•사용할 SNMP 키뮤니티 문자열 : Dell_Network_Manager
설치 마법사에서 초기 값을 위와 같이 구성합니다. 마법사를 완료하면 스위치는 다음과 같이 구성됩니다.
- SNMPv1/2c 가 활성화되고 키뮤니티 문자열은 상기에서 정의된 대로 설정됩니다. SNMPv3 은 기본적으로 비활성화됩니다.
- admin 사용자계정은 정의된대로 설정됩니다.
- 네트워크 관리 시스템이 구성됩니다. 이 관리 시스템에서 SNMP, HTTP 및 CLI 인터페이스를 액세스할 수 있습니다. 또한(0.0.0.0) IP 주소를 선택하여 모든 IP 주소에서 이 관리 인터페이스들을 액세스할 수 있도록 선택할 수도 있습니다.
- 기본관리 VLAN (1)에 대해 IP 주소가 구성됩니다.
- 기본게이트웨이 주소가 구성됩니다.
참고: 아래 예에서 선택 가능한 사용자 옵션은 []로 표시됩니다. 또한 가능한 경우 기본 값은 {}로 제공됩니다. 아무런 옵션을 정의하지 않고
다음 예에는 위에 나열된 입력 값을 사용하여, Dell Easy Setup Wizard 예제 세션을 실행하는 것과 관련된 일련의 프롬프트와 응답이 포함되어 있습니다.
스위치에서 POST를 완료하고 부팅이 되면 다음 텍스트가 나타납니다.
참고: 이 항목이 구성될 경우 기본 액세스 레벨이 SNMP 관리 인터페이스에 사용할 수 있는 가장 높은 액세스로 설정됩니다. 초기에는 SNMPv1/2c만 활성화됩니다. SNMPv3은 SNMPv3용 보안 액세스 구성으로 돌아갈 때까지 비활성화됩니다(예: 엔진 ID, view 등).
참고: 첫 번째 입력한 암호와 두 번째 입력한 암호가 일치하지 않으면 일치할 때까지 입력 프롬프트가 나타납니다.
참고: Easy Setup Wizard를 완료한 후에 추가 사용자 계정을 만들 수 있습니다. 자세한 내용은 사용 설명서를 참조하십시오.
3단계:
스위치 스택은 서로 연결될 경우 하나의 장치로 관리할 수 있습니다. 웹 기반 인터페이스나 SNMP 관리 스테이션 또는 CLI를 통해 스택을 관리할 수 있습니다. 스택을 형성하면 한 스위치가 자동으로 마스터 스위치가 됩니다. 콘솔을 사용하여 마스터 스위치에 IP 주소를 직접 할당하거나 DHCP를 통해 자동적으로 할당할 수 있습니다. 그러면 마스터 스위치의 IP 주소를 통해 전체 스택의 관리가 가능합니다. 다음의 경우 마스터스위치에서 작동 영향을 최소화하면서 포트를 감지하여 제구성합니다.
- 스위치 고장
• 스위치 간 스태킹 링크 장애 - 스위치 삽입
- 스위치 제거
마스터 스위치가 오프라인 상태가 되면 스택에 있는 구성원 스위치가 마스터 스위치를 대체할 수 있습니다. 시스템에서 새 마스터 스위치를 선택하여 스택에 대한 시스템 구성을 재구성 합니다.
스택 시작
토풀로지 발견
스택이 만들어지면 토풀로지 발견 프로세스를 통해 스택의 모든 스위치에 관한 정보가 포함된 데이터베이스가 구축됩니다. 정보에는 펌웨어 버전, 하드웨어 버전, 관리 기본설정, 스위치 MAC 주소, 스위치 일런 번호가 포함됩니다. 명령줄 인터페이스 또는 웹 인터페이스를 사용하여 이 정보를 볼 수 있습니다.
참고: CLI 및 웹 인터페이스에 대한 내용은 CLI 참조 설명서 및 사용 설명서를 참조하십시오.
자동 스택 ID 할당
스택 형성 과정 중에 모든 스위치에 스택 ID가 할당됩니다. 스택 ID 할당이 완료되면 각 스위치는 자신의 스택 ID를 비휘발성 플레쉬 메모리에 저장합니다. CLI 또는 웹인터페이스를 사용하여 스택 ID를 볼 수 있습니다.
펌웨어 버전 확인
스택 ID 할당이 완료되면 마스터 스위치에서 일관성 확인을 수행하여 스택의 모든 스위치가 동일한 펌웨어 버전을 실행하고 있는지를 검사합니다.
스위치 소프트웨어 버전이 일치하지 않을 경우 해당 구성원 스위치의 포트가 작동하지 않습니다. 이러한 상태를 스태킹일시 중지 모드(Suspended Stacking Mode)라 합니다. 이 경우 마스터스위치에서 실행되는 펌웨어로 구성원 스위치의 펌웨어를 동기화할 수 있습니다.
시스템 초기화
마스터 스위치가 펌웨어 버전 확인 과정에서 모든 스위치가 동일 펌웨어 버전을 실행하고 있는 것으로 판단하면 스위치가 스테킹 모드(Stacking Modc)용으로 초기화됩니다.
정상 스태킹 모드에서 시스템 초기화
마스터 스위치가 최근에 저장한 시스템 구성 파일을 사용하여 스택을 초기화합니다. 구성 파일이 없는 스위치의 경우 시스템에서 해당 스위치에 기본 설정을 적용합니다.
구성 파일이 손상된 경우 마스터 스위치는 스택을 초기화하고 출하시의 기본 구성으로 설정합니다.
구성 파일을 저장할 수 있습니다. 마스터 스위치는 자동으로 구성 파일을 구성원 스위치에 분배합니다. 나중에 마스터 스위치를 사용할 수 없게 되는 경우, 구성원 스위치 중의 하나가 세 마스터 스위치가 되고 원래 마스터 스위치에 저장되었던 구성 파일을 적용할 수 있습니다.
스태킹 일시 중지 모드에서 시스템 초기화
시스템 초기화가 완료된 후 스택의 펌웨어 버전이 일관성이 없는 경우 마스터 스위치는 스태킹 일시 중지 모드로 바꼽니다. 이 모드에서는 마스터 스위치만 구성 파일 정보로 초기화됩니다. 구성원 스위치는 초기화되지 않습니다. 때문에 모든 구성원스위치는 비작동 모드를 유지하게 됩니다(기본적으로 모든 포트사용 불가능).
CLI/텔넷/웹 인터페이스
CLI/WEB/SNMP를 사용하여 마스터 스위치에 저장된 펌웨어를 구성원 스위치에 동기화할 수 있습니다.
스위치 삽입 및 제거
전원을 겪다 켜지 않고 현재 스택에 스위치를 삽입하거나 스택에서 스위치를 제거할 수 있습니다. 이 경우 스택 재구성이 이루어지므로 토폴로지 변경으로 인해 전체 네트워크가 영향을 받습니다. 마스터 스위치가 스택에서 제거되지 않는 한 새 마스터 스위치가 선택되지 않습니다. 스택 재구성에 소요되는 시간은 12개 스위치로 구성된 스택에서 최장 2분이며 규모가 작은 스택은 그보다 짧습니다.
독립형 스위치로 작동
스위치가 스태킹이 가능한 포트의 다른 장치를 감지하지못할 경우 스위치는 독립형 스위치로 작동합니다. 다른 스태킹 장치가 감지되면 스위치는 항상 스태킹 모드로 작동합니다.
스택 ID 번호 다시 매김
스위치에 수동으로 스택 ID를 지정할 수 있습니다. 스택의 다른 스위치에 할당되지 않은 스택 ID만 스위치에 지정할 수 있습니다. 새 스택 ID에 대하여 저장된 구성 정보는 해당 스택 ID가 지정될 스위치에 적용됩니다.
사용자 제어
다음 CLI 명령을 사용하여 이 기능을 제어하십시오. 각 명령 구문에 관한 자세한 내용은 CLI 참조 안내서를 참조하십시오.
이 부록은 Dell PowerConnect PC6224, PC6248, PC6224P, PC6248P및 PC6224F 시스템의 전면 페널 및 LED 에 대해 설명합니다.
전면 패널

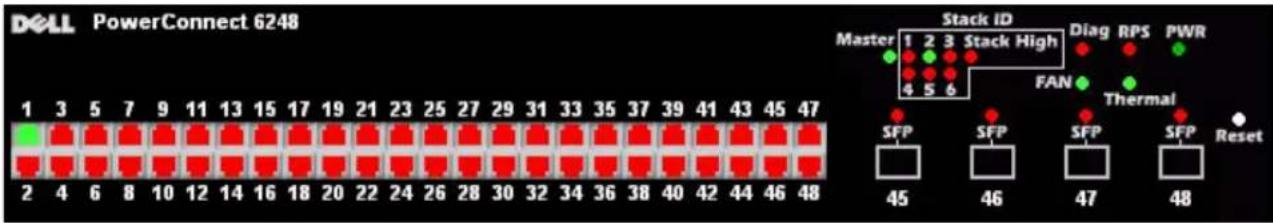

PowerConnect 6200시리즈 시스템의 전면 패널은 아래 그림에 표시되어 있습니다.

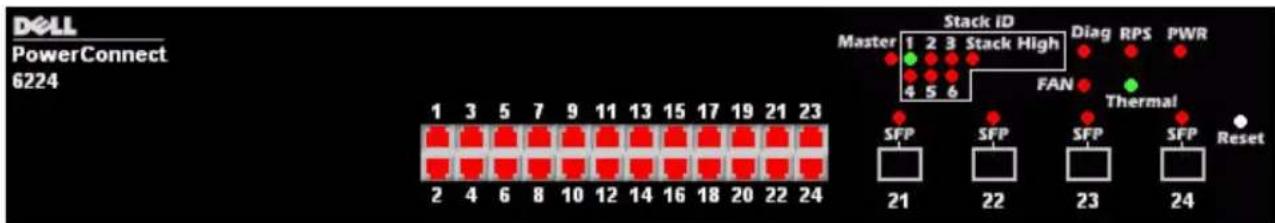

그림 1-1. PC 6224


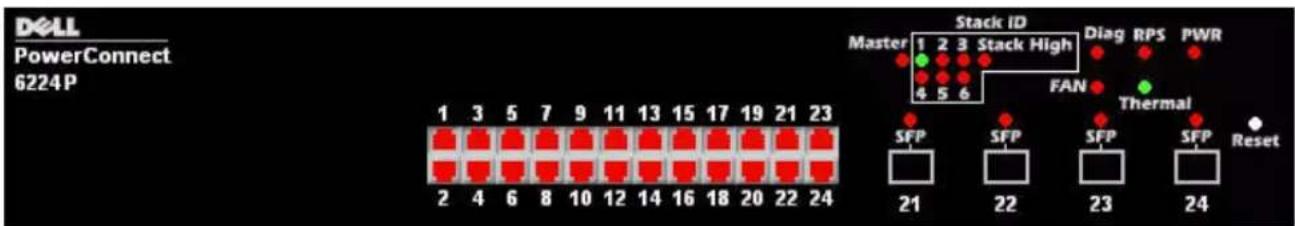

그림 1-3. PC 6224P


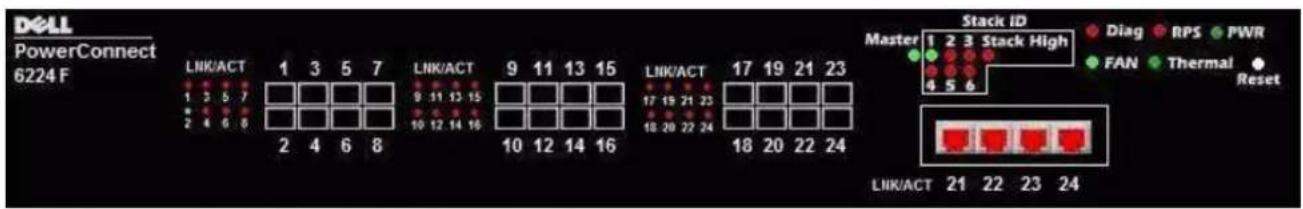

다음 항목에는 LED 목록이 표시됩니다.
시스템 LED
표 1-1. 시스템 LED
| LED | 상태 |
| 펜 상태 | • 녹색: 템이 모두 올바르게 작동 중입니다. • 적색: 하나 이상의 템에 오류가 발생했습니다. |
| 전원 공급 장치 상태 | • 녹색: PS 올바르게 작동 • 적색: PS 오류 |
| 중복 전원 공급 장치 | • 녹색: 중복 공급 장치가 있으며 올바르게 작동 • 적색: 중복 공급 장치가 있지만 오류 발생 • 표시등이 끼진 경우: 중복 공급 장치 없음 |
| 진단 | • 녹색으로 깜백기림: 진단 프로그램 진행 중 • 녹색이 커짐: 진단 완료 • 적색: 진단 실패 |
| 온도 | • 녹색: 시스템 온도가 잃게 한계값 이하임 • 적색: 시스템 온도가 잃게 한계값 이상임 |
RJ-45 LED(PoE)
RJ-45 포트는 통합 LED(하나는 이중 색상, 다른 하나는 단일 색상)가 2개 있습니다.
| LED | 상태 |
| 왼쪽 단일 색상: 포트 연결/작동 | • 녹색 : 10/100/1000 Mbps 에서 연결• 켜짐 : 연결되었지만 작동하지 않음• 깜박임 : 연결되어 작동• 표시등이 꺼진 경우: 연결 없음 |
| 오른쪽(POE 모델) 이중 색상: | • 녹색 : 포트의 PD(Power Devices) 감지 및 정상 로드 조건 준수• 황색으로 켜짐 : 더미널 포트의 과부하 또는 단락이거나 포트에 외부 전압이 강제로 유입됨• 황색으로 깜박기림 : 결합된 종전력이 미리 정의된 전력 예산을 초과합니다.• 표시등이 꺼진 경우: PD 없음, 전력 공급 없음 |
XFP LED
五 1-3. XFP LED
| LED | 상태 |
| 단일 색상: | • 녹색이 커짐 : 연결• 녹색으로 깜빡거림 : 작동• 표시등이 끼진 경우: 연결 없음 |
SFP LED
표 1-4. SFP LED
| LED | 상태 |
| 단일 색상: | • 녹색이 커짐 : 연결• 녹색으로 깜빡거림 : 작동• 표시등이 끼진 경우: 연결 없음 |
