MANUAL DE USUARIO PowerConnect 6224P DELL
Guía de introducción
Başlangıç Kılavuzu
תְרָה בַרִי הַלְרָה
Models PC6224, PC6248, PC6224P, PC6248P, and PC6224F
www.dell.com | support.dell.com
Dell™ PowerConnect™ 6200 Series Stackable Switches Getting Started Guide
Models PC6224, PC6248, PC6224P, PC6248P, and PC6224F
Guía de introducción
Modelos PC6224, PC6248, PC6224P, PC6248P y PC6224F

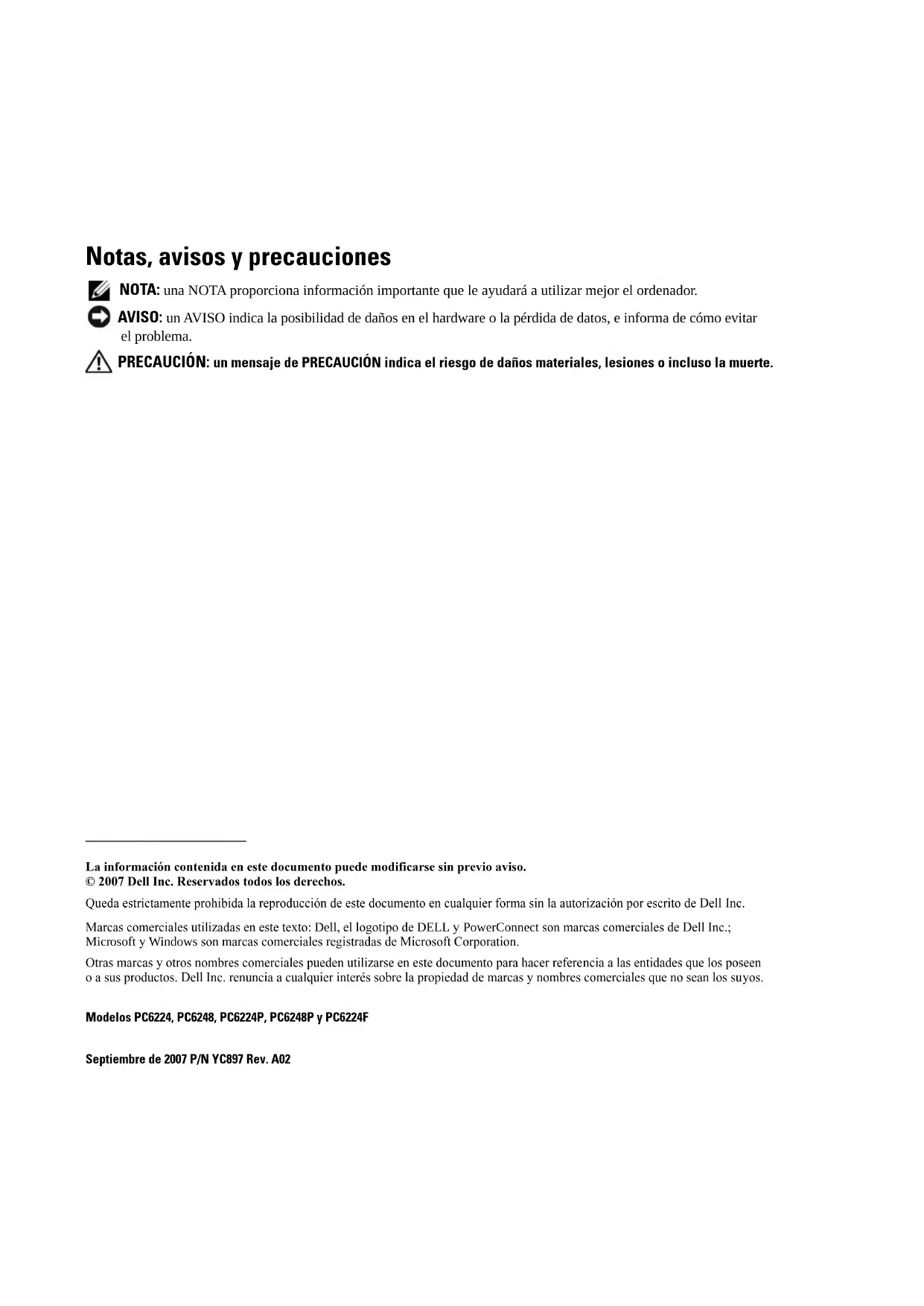

Notas, avisos y precauciones
NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.
AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar el problema.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin previo aviso. © 2007 Dell Inc. Reservados todos los derechos.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerConnect son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelos PC6224, PC6248, PC6224P, PC6248P y PC6224F
Septiembre de 2007 P/N YC897 Rev. A02
Contenido
1 Instalación
Preparación del sitio. 219
Desembalaje del conmutador 220
Contenido del paquete 220
Pasos del desembalaje 220
Montaje del conmutador 221
Instalación en un rack. 221
Instalación como conmutador independiente. 222
Conexión de un conmutador a un terminal 222
Conexión de un conmutador a una fuente de alimentación ..... 222
Ensamblaje de una pila 223
2 Inicio y configuración del conmutador
Conexión del terminal al conmutador. 225
Inicio del conmutador 226
Configuración inicial 227
Procedimiento de configuración inicial. 227
Ejemplo de sesión. 228
3 Administración de una pila
Conmutadores maestro y miembro 231
Inicio de la pila 232
Detección de la topología 232
Asignación automática de ID de conmutador. 232
Comprobación de la versión del firmware 232
Inicialización del sistema 232
Interfaz CLI/Telnet/Web 233
Inserción y extracción de conmutadores. 233
Funcionamiento como conmutador independiente ..... 233
Cambio de la numeración de las ID de conmutador ..... 233
Controles de usuario 234
4 Paneles frontales y LED

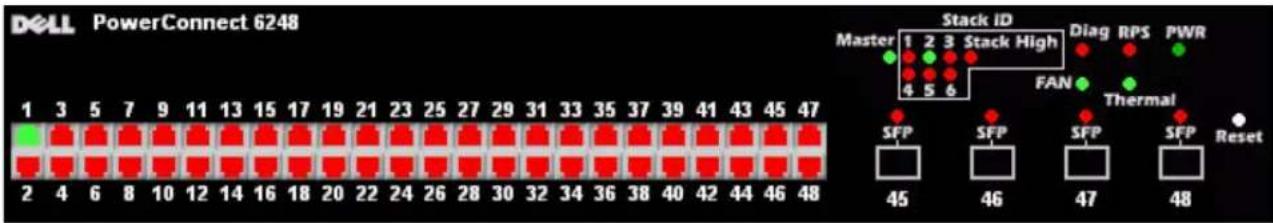

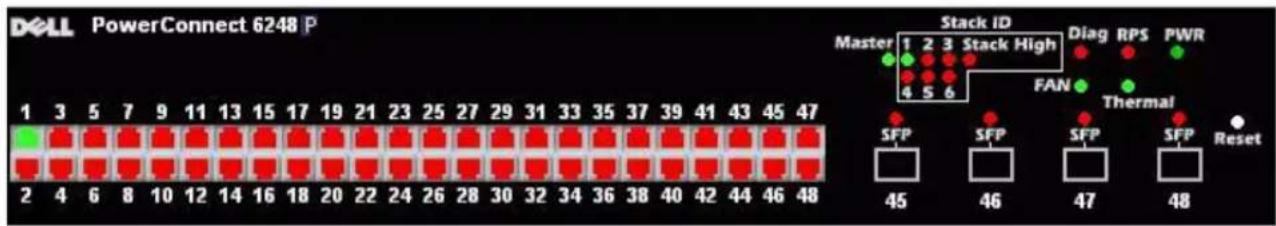

Paneles frontales 235
LED 236
LED del sistema 236
LED de RJ-45 (PoE) 237
LED DE XFP 237
LED de SFP 237
Instalación
En este documento se proporciona información básica para instalar, configurar y utilizar los sistemas Dell™ PowerConnect™ PC6224, PC6248, PC6224P, PC6248P y PC6224F. Para obtener más información, consulte la Guía del usuario, incluida en el CD User Documentation (Documentación del usuario) o visite la página web de asistencia de Dell (support.dell.com) para obtener las últimas actualizaciones de la documentación y del firmware.
Preparación del sitio
Los conmutadores de la serie PowerConnect 6200 se pueden montar en un rack estándar de 48,26 cm o se pueden dejar independientes (sobre una superficie plana). Pueden funcionar como conmutadores independientes. También se pueden instalar como pila de conmutadores que funciona y se administra como una sola entidad.
Antes de instalar los conmutadores, asegúrese de que la ubicación elegida cumpla los requisitos siguientes:
- Alimentación: el conmutador se instala cerca de una toma eléctrica de 100-250 V CA y 50-60 Hz de fácil acceso.
- Espacio libre: debe haber espacio libre suficiente delante y detrás del equipo para que el operador pueda trabajar con comodidad. Deje espacio libre para el cableado, las conexiones de alimentación y la ventilación.
- Cableado: el cableado está canalizado para evitar fuentes de ruido eléctrico, como radio-transmisores, amplificadores de transmisión, líneas de alimentación e instalaciones fijas de luz fluorescente.
- Requisitos del ambiente: el intervalo de temperatura ambiente de funcionamiento del commutador es de 0 a 45 °C a una humedad relativa de hasta el 95%, sin condensación.
Desembalaje del conmutador
Contenido del paquete
Cuando desembale los conmutadores, compruebe que se han incluido los elementos siguientes:
- Un conmutador PowerConnect
- Un cable de alimentación de CA
- Un cable RS-232
- Un kit de montaje para instalación en rack (dos soportes de montaje, pernos y tuercas prisioneras)
- Un conjunto de almohadillas de goma autoadhesivas para instalar el conmutador sin motarlo en un rack (se incluyen cuatro)
• CD User Documentation
• Guía de introducción
• Guía de información del producto
Pasos del desembalaje
NOTA: antes de desembalar el conmutador, examine el contenedor e informe inmediatamente de cualquier daño.
1 Coloque el contenedor en una superficie plana y limpia, y corte todas las tiras que sujetan el contenedor.
2 Abra el contenedor o extraiga la parte superior de éste.
3 Con cuidado, extraiga el conmutador del contenedor y colóquelo en una superficie estable y limpia.
4 Retire todo el material de embalaje.
5 Compruebe que el conmutador y los accesorios no estén dañados.
Montaje del conmutador
PRECAUCIÓN: lea la información de seguridad incluida en la Guía de información del producto y la información de seguridad de los otros conmutadores que están conectados o asociados al conmutador.
Los conectores de alimentación de CA y CC se encuentran en el panel posterior del conmutador. Es recomendable conectar una fuente de alimentación sin redundancia, como PowerConnect RPS-600 para conmutadores sin PoE o PowerConnect EPS-470 para dispositivos con PoE.
Instalación en un rack
PRECAUCIÓN: no utilice los kits de montaje en rack para instalar el conmutador suspendido bajo una mesa o escritorio, ni para fijarlo a la pared.
PRECAUCIÓN: antes de continuar, desconecte todos los cables del conmutador. Si se han fijado las almohadillas autoadhesivas en la parte inferior del conmutador, retírelas.
PRECAUCIÓN: cuando monte varios conmutadores en un rack, empiece desde abajo.
1 Coloque el soporte de montaje en rack suministrado en un lateral del conmutador de tal modo que los orificios de montaje del conmutador coincidan con los del soporte de montaje en rack. En la figura 1-1 se muestra dónde deben montarse los soportes.

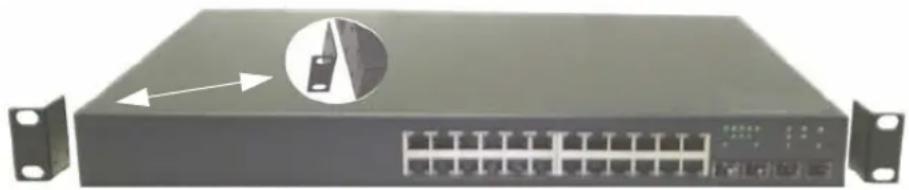

Figura 1-1. Fijación de los soportes
2 Inserte los pernos suministrados en los orificios de montaje en rack y apriételos con un destornillador.
3 Repita el proceso para el soporte de montaje en rack del otro lado del conmutador.
4 Inserte el conmutador en el rack de 48,26 cm de tal modo que los orificios de montaje en rack del conmutador coinciden con los orificios de montaje del rack.
5 Fije el conmutador en el rack con los pernos o bien con las tuercas prisioneras, sus pernos y arandelas (según el tipo de rack del que disponga). Apriete primero los pernos de la parte inferior y después los de la parte superior.
AVISO: asegúrese de que los orificios de ventilación no están obstruidos.
PRECAUCIÓN: asegúrese de que los pernos del rack incluidos son los adecuados para los orificios de rosca del rack.
Instalación como conmutador independiente
AVISO: se recomienda montar el conmutador en un rack.
Si no instala el conmutador en un rack, instálelo en una superficie plana. La superficie debe poder soportar el peso del conmutador y de los cables. El conmutador se suministra con cuatro almohadillas de goma autoadhesivas.
1 Fije las almohadillas de goma autoadhesivas en cada una de las zonas marcadas de la parte inferior del conmutador.
2 Coloque el conmutador sobre una superficie plana y asegúrese de que tenga una ventilación adecuada; para ello, deje 5 cm a cada lado y 13 cm en la parte posterior.
Conexión de un conmutador a un terminal
1 Conecte el cable RS-232 suministrado a un terminal VT100 o al conector serie de un PC que ejecute software de emulación de terminal VT100.
2 Concete el conector hembra DB-9 del otro extremo del cable cruzado RS-232 al conector para puerto serie de la parte posterior del conmutador.
NOTA: si instala una pila de conmutadores, conecte el terminal al conmutador maestro. Este conmutador tendrá encendido el LED de conmutador maestro en el panel frontal, situado en la parte superior izquierda de la matriz. La primera vez que se enciende una pila, los conmutadores eligen el conmutador que debe actuar como maestro, que puede ocupar cualquier posición de la pila. Si conecta el terminal a un conmutador miembro, no podrá utilizar la CLI.
Conexión de un conmutador a una fuente de alimentación
PRECAUCIÓN: lea la información de seguridad incluida en la Guía de información del producto y la información de seguridad de los otros conmutadores que están conectados o asociados al conmutador.
1 Conecte el cable de alimentación de CA suministrado al conector de alimentación de CA del panel posterior. En la figura 1-2 se muestra dónde debe conectarse el cable de alimentación.
2 Para tener una fuente de alimentación redundante, conecte el cable de alimentación de 12 V de CC desde una unidad PowerConnect RPS-600 para conmutadores sin PoE o PowerConnect EPS-470 para conmutadores con PoE (se adquieren por separado) al conector de alimentación de CC situado en el panel posterior.
NOTA: no conecte el cable de alimentación a una toma eléctrica de CA con conexión a tierra en este momento. Conecte el conmutador a una fuente de energía como se describe en el paso que se detalla en "Inicio y configuración del conmutador".

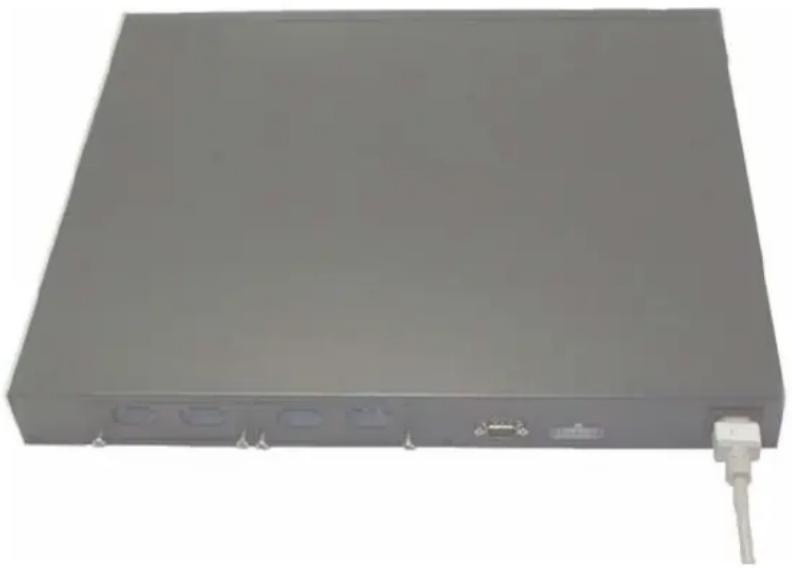

Figura 1-2. Conexión del cable de alimentación
Ensamblaje de una pila
Puede apilar hasta 12 conmutadores PowerConnect serie 6200, lo que representa hasta 576 puertos en el panel frontal. Para crear una pila, conecte unidades adyacentes mediante los puertos de apilamiento situados en la parte posterior izquierda de los conmutadores. Vea la figura 1-3.
NOTA: los conmutadores deben estar apagados cuando se añadan a una pila.
1 Instale un módulo de apilamiento adquirido por separado en el compartimiento 1 posterior de cada uno de los conmutadores que se va a apilar.
2 Utilice los cables suministrados con los módulos de apilamiento para conectar desde un conmutador al siguiente hasta que todos los conmutadores estén conectados en un anillo.
3 Asegúrese de que el último cable de apilamiento esté conectado desde el último conmutador al primer conmutador para crear un bucle.
4 Si es necesario, utilice un cable de apilamiento de 3 metros adquirido por separado para conectar los conmutadores.

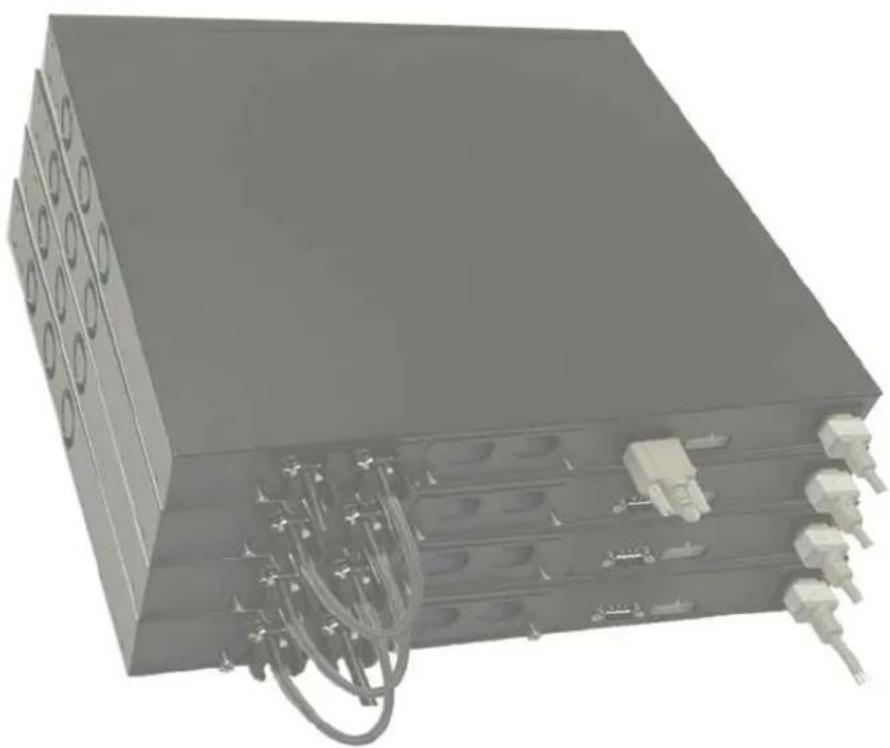

Figura 1-3. Conexión de una pila de conmutadores
NOTA: el cable largo no se muestra en la figura 1-3.
La topología en anillo resultante permite que toda la pila funcione como un conmutador único con funciones flexibles de sustitución tras error.
Inicio y configuración del conmutador
Una vez realizadas todas las conexiones externas, conecte un terminal al conmutador para configurar el conmutador o la pila. Las funciones avanzadas adicionales se describen en la Guía del usuario que se encuentra en el CD User Documentation.
NOTA: antes de continuar, lea las notas de la versión de este producto. Puede descargar las notas de la versión de la página web de asistencia de Dell (support.dell.com).
NOTA: se recomienda descargar la versión más reciente de la documentación del usuario que encontrará en la página web de asistencia de Dell (support.dell.com).
Conexión del terminal al conmutador
Para supervisar y configurar el conmutador mediante la consola serie, utilice el puerto de consola de la parte posterior del conmutador para conectarlo a un sistema de escritorio que ejecute software de emulación de terminal. El conector de puerto de consola es un conector DB-9 macho instalado como un conector de equipo terminal de datos (DTE).
Para utilizar el puerto de consola, se requiere lo siguiente:
- Un terminal compatible con VT100 o un sistema de escritorio o portátil con un puerto serie y que ejecute software de emulación de terminal VT100
- Un cable cruzado RS-232 con un conector DB-9 hembra para el puerto de consola y el conector apropiado para el terminal
Para conectar un terminal al puerto de consola del conmutador, lleve a cabo los siguientes pasos:
NOTA: si instala una pila de conmutadores, debe ensamblar la pila y cablearla antes de encenderla y configurarla.
1 Conecte un cable cruzado RS-232 al terminal que está ejecutando el software de emulación de terminal VT100.
2 Configure el software de emulación de terminal de la siguiente manera:
a Seleccione el puerto serie apropiado (puerto serie 1 o puerto serie 2) para conectar a la consola.
b Establezca la velocidad de datos en 9 600 baudios.
c Establezca el formato de datos en 8 bits de datos, 1 bit de paro y sin paridad.
d Establezca el valor del control de flujo como ninguno.
e Establezca el modo de emulación de terminal en VT100.
f Seleccione Teclas de terminal para las teclas de función, de flecha y Ctrl. Asegúrese de que establece el valor Teclas de terminal (no el de teclas de Microsoft® Windows®).
AVISO: si utiliza HyperTerminal con Microsoft Windows 2000, debe tener instalado Windows 2000 Service Pack 2 o posterior. Con Windows 2000 Service Pack 2, las teclas de flecha funcionan correctamente en la emulación VT100 de HyperTerminal. Vaya a www.microsoft.com para obtener información sobre los Service Pack de Windows 2000.
3 Conecte el conector hembra del cable cruzado RS-232 directamente al puerto de la consola del conmutador y apriete los pernos cautivos de retención. Los puertos de consola de la serie PowerConnect 6200 se encuentran en el panel posterior, como se muestra en la figura 1-4.
NOTA: si instala una pila de conmutadores, conecte el terminal al conmutador maestro. Este conmutador tendrá encendido el LED de conmutador maestro en el panel frontal, situado en la parte superior izquierda de la matriz. La primera vez que se enciende una pila, los conmutadores eligen el conmutador que debe actuar como maestro, que puede ocupar cualquier posición de la pila. Si conecta el terminal a un conmutador miembro, no podrá utilizar la CLI.
Figura 1-4. Conexión al puerto de la consola
Inicio del conmutador
1 Asegúrese de que el puerto de consola del conmutador está conectado a un terminal VT100 o a un emulador de terminal VT100 a través del cable RS-232.
2 Localice un enchufe de CA.
3 Desactive el enchufe de CA.
4 Conecte el conmutador al enchufe de CA.
5 Active el enchufe de CA.
Cuando la alimentación se enciende con el terminal local ya conectado, el conmutador realiza una autoprueba de encendido (POST). La POST se ejecuta cada vez que se inicializa el conmutador y comprueba los componentes de hardware para determinar si es totalmente funcional antes del inicio completo. Si la POST detecta un problema crítico, el flujo de programa se detiene. Si la POST se ejecuta correctamente, se carga el firmware válido en la RAM. Se muestran mensajes de la POST en el terminal que indican si la prueba ha finalizado correctamente o no. El proceso de inicio dura aproximadamente 60 segundos.
Configuración inicial
NOTA: en el procedimiento de configuración inicial simple se dan por sentado los supuestos siguientes:
- El conmutador PowerConnect no se ha configurado nunca y tiene el mismo estado que cuando lo recibió.
- El conmutador PowerConnect se ha iniciado correctamente.
- La conexión de la consola estaba establecida y se muestra el indicador de Easy Setup Wizard (Asistente para configuración fácil) de Dell en la pantalla de un terminal VT100 o equivalente.
La configuración inicial del conmutador se lleva a cabo a través del puerto de consola. Después de la configuración inicial, puede administrar el conmutador desde el puerto de consola ya conectado o bien remotamente a través de una interfaz definida durante la configuración inicial.
NOTA: el conmutador no está configurado con un nombre de usuario y contraseña predeterminados.
NOTA: todos los valores siguientes son necesarios para poder administrar de forma remota el conmutador mediante Telnet (cliente Telnet) o HTTP (explorador web).
Antes de establecer la configuración inicial del conmutador, solicite esta información al administrador de la red:
- La dirección IP que se debe asignar a la VLAN de administración, a través de la cual se administrará el conmutador.
- La máscara de subred IP para la red
- La dirección IP de la puerta de enlace predeterminada de la VLAN de administración para configurar la ruta predeterminada.
Procedimiento de configuración inicial
La configuración inicial se puede realizar con Easy Setup Wizard (Asistente para configuración fácil) de Dell o con la interfaz de línea de comandos (CLI). El asistente para configuración se inicia automáticamente cuando el archivo de configuración del conmutador está vacío. Puede cerrar el asistente en cualquier momento introduciendo [Ctrl+z] , pero se descartarán todos los valores de configuración que haya especificado (el conmutador utilizará los valores predeterminados). Para obtener más información sobre la configuración inicial mediante la línea de comandos, consulte la Guía del usuario. Esta guía muestra cómo usar el asistente para configuración durante la configuración inicial del conmutador. El asistente realiza la configuración siguiente en el conmutador:
- Establece la cuenta de usuario con privilegios inicial con una contraseña válida. El asistente configura una cuenta de usuario con privilegios durante la configuración.
- Activa el uso exclusivo de la autenticación local en el inicio de sesión de CLI y el acceso HTTP.
-
Configura la dirección IP para la VLAN de administración.
-
Configura la cadena de comunidad SNMP que va a utilizar el administrador SNMP en una dirección IP determinada. Puede saltarse este paso si no utiliza la administración SNMP en este conmutador.
- Le permite especificar la IP del servidor de administración o permitir el acceso a la administración desde todas las direcciones IP.
- Configura la dirección IP de la puerta de enlace predeterminada.
Ejemplo de sesión
Esta sección describe una sesión con Easy Setup Wizard (Asistente para configuración fácil). En este ejemplo de sesión se utilizan los valores siguientes:
- La dirección IP para la VLAN de administración es 192.168.1.100:255.255.255.0.
- El nombre de usuario es admin y la contraseña es admin123.
- La dirección IP del sistema de administración de red es 192.168.1.10.
- La puerta de enlace predeterminada es 192.168.1.1.
- La cadena de comunidad SNMP que se va a usar es Dell_Network_Manager.
El asistente para configuración define los valores iniciales como se ha indicado anteriormente. Cuando haya completado el asistente, el conmutador queda configurado de la siguiente manera:
- SNMPv1/2e está activado y la cadena de comunidad es la definida anteriormente. SNMPv3 está desactivado de forma predeterminada.
- La cuenta de usuario admin se configura como se ha indicado.
- Se configura un sistema de administración en red. Desde esta estación de administración puede acceder a las interfaces SNMP, HTTP y CLI. También puede permitir que todas las direcciones IP tengan acceso a estas interfaces de administración especificando la dirección IP (0.0.0.0).
- Se configura una dirección IP para la VLAN de administración predeterminada (1).
- Se configura una dirección de puerta de enlace predeterminada.
NOTA: en el ejemplo siguiente las opciones de usuario posibles se incluyen entre corchetes []. Además, cuando procede se incluye el valor predeterminado entre llaves {}. Si pulsa
En el ejemplo siguiente se muestra la secuencia de indicadores y respuestas asociados a la ejecución de un ejemplo de sesión de Easy Setup Wizard (Asistente para configuración fácil) de Dell, con los valores especificados que se muestran anteriormente.
Cuando el conmutador finaliza la POST y se inicia, aparece el diálogo siguiente:
NOTA: si se configura, se establece el nivel de acceso predeterminado superior para la interfaz de administración SNMP. Inicialmente sólo se activará SNMPv1/2c. SNMPv3 se desactiva hasta que vuelva a configurar el acceso de seguridad para SNMPv3 (por ejemplo ID de motor, vista, etc.).
NOTA: si la primera entrada de contraseña y la segunda no coinciden, se solicitará al usuario que vuelva a especificarlas hasta que coincidan.
NOTA: cuando finalice Easy Setup Wizard (Asistente para configuración fácil) podrá crear cuentas de usuario adicionales. Para obtener más información, consulte la Guía del usuario.
Paso 3:
Administración de una pila
Conmutadores maestro y miembro
Cuando una pila de conmutadores está interconectada puede administrarse como si fuera una entidad individual. La pila puede administrarse desde una interfaz basada en web, desde una estación de administración SNMP o desde CLI. Cuando se crea una pila, uno de los conmutadores se convierte automáticamente en el conmutador maestro. Puede asignar manualmente una dirección IP al conmutador maestro con la consola o permitir que DHCP lo haga automáticamente. Después puede administrar toda la pila a través de la dirección IP del conmutador maestro. El conmutador maestro detecta y vuelve a configurar los puertos con un impacto mínimo sobre el funcionamiento en los casos siguientes:
- Si se produce un error en el conmutador.
- Si se produce un error en el enlace de apilamiento entre conmutadores.
- Si se inserta un conmutador.
- Si se extrae un conmutador.
Si el conmutador maestro queda fuera de línea, cualquiera de los conmutadores miembro de la pila puede recemplazarlo. El sistema elegirá un nuevo conmutador maestro y reconfigurará el sistema para la pila.
Inicio de la pila
Detección de la topología
Cuando se forma una pila, un proceso de detección de topología crea una base de datos que contiene información sobre todos los conmutadores de la pila, que incluye la versión del firmware y del hardware, las preferencias de administración, la dirección MAC del conmutador y el número de serie del conmutador. Puede utilizar la interfaz de línea de comandos o la interfaz web para ver esta información.
NOTA: Consulte el manual de referencia de la CLI y la guía del usuario para obtener ayuda para la CLI y la interfaz web, respectivamente.
Asignación automática de ID de conmutador
Durante el proceso de formación de la pila, se asigna una ID a cada conmutador. Cuando esta asignación finaliza, cada conmutador guarda su ID en la memoria FLASII no volátil. Puede utilizar la CLI o la interfaz web para ver las ID de pila.
Comprobación de la versión del firmware
Tras asignar las ID de conmutador, el conmutador maestro realiza una comprobación de coherencia para verificar que en todos los conmutadores de la pila se está ejecutando la misma versión del firmware.
Si las versiones de software del conmutador no coinciden, no podrán utilizarse los puertos del conmutador miembro. Esta condición se denomina modo de apilamiento suspendido. En este caso, puede sincronizar el firmware del conmutador miembro con el firmware que se está ejecutando en el conmutador maestro.
Inicialización del sistema
Si el conmutador maestro determina durante la comprobación de coherencia de la versión del firmware que en todos los conmutadores se está ejecutando la misma versión, el conmutador se inicializará en modo de apilamiento.
Inicialización del sistema en modo de apilamiento normal
El conmutador maestro inicializará la pila con el último archivo de configuración del sistema guardado. El sistema aplicará la configuración predeterminada en aquellos conmutadores para los que no haya un archivo de configuración.
Si el archivo de configuración está dañado, el conmutador maestro inicializará la pila y restaurará la configuración predeterminada de fábrica.
Puede guardar el archivo de configuración. El conmutador maestro distribuirá automáticamente el archivo de configuración a los conmutadores miembro. Si más adelante el conmutador maestro deja de estar disponible, uno de los conmutadores miembro puede convertirse en el nuevo maestro y aplicar el archivo de configuración que se guardó en el conmutador maestro original.
Inicialización del sistema en modo de apilamiento suspendido
Si las versiones del firmware de la pila no son coherentes una vez que se haya completado la inicialización del sistema, el conmutador maestro entrará en modo de apilamiento suspendido. En este modo, sólo se inicializa el conmutador maestro con información del archivo de configuración. No se inicializa ningún conmutador miembro. Todos los conmutadores miembro permanecen en modo no operativo (todos los puertos están desactivados de forma predeterminada).
Interfaz CLI/Telnet/Web
Con las interfaces CLI/WEB/SNMP puede sincronizar el firmware que está almacenado en el conmutador maestro con el de un conmutador miembro.
Inserción y extracción de conmutadores
Puede insertar conmutadores en la pila actual y extraerlos sin tener que realizar un ciclo de encendido. Toda la red puede verse afectada cuando se produce un cambio en la topología, ya que se producirá una reconfiguración de la pila. No se elegirá un conmutador maestro nuevo a menos que el actual se haya extraído de la pila. La reconfiguración de la pila dura como máximo dos minutos en una pila de doce conmutadores. El tiempo es inferior en pilas de dimensiones más reducidas.
Funcionamiento como conmutador independiente
Si un conmutador no detecta un asociado de pila en un puerto activado para el apilamiento, funcionará como conmutador independiente. Si se detecta un asociado de pila, el conmutador siempre funcionará en modo de apilamiento.
Cambio de la numeración de las ID de conmutador
Puede asignar manualmente ID de pila a un conmutador. A un conmutador sólo se le puede asignar una ID de pila que no se haya asignado previamente a otro conmutador de la pila. Toda la información de configuración que se guardó para la nueva ID de pila se aplica al conmutador que adopta esa ID.
Controles de usuario
Para controlar esta función, utilice los comandos de CLI siguientes. Para obtener información detallada sobre la sintaxis de cada comando, consulte la guía de referencia de la CLI.
Paneles frontales y LED
En este apéndice se describen los paneles frontales y los LED de los sistemas Dell PowerConnect PC6224, PC6248, PC6224P, PC6248P y PC6224F.
Paneles frontales
En las ilustraciones siguientes se muestran los paneles frontales de los sistemas PowerConnect serie 6200.
Figura 1-1. PC 6224
En las secciones siguientes se enumeran los LED.
LED del sistema
Tabla 1-1. LED del sistema
| LED Estado | |
| Estado de los ventiladores | Luz verde: todos los ventiladores funcionan correctamente.Rojo: uno o más ventiladores han fallado. |
| Estado de la fuente de alimentación | Luz verde: funcionamiento correcto de la fuente de alimentación.Rojo: error de la fuente de alimentación. |
| Fuente de alimentación redundante | Luz verde: fuente de alimentación redundante presente y funcionando correctamente.Rojo: fuente de alimentación redundante presente pero con error.Luz apagada: la fuente de alimentación redundante no está presente. |
| Diagnósticos | Luz verde parpadcante: diagnósticos en curso.Luz verde fija: diagnósticos finalizados correctamente.Rojo: error en los diagnósticos. |
| Temperatura | Luz verde: la temperatura del sistema está por debajo del límite establecido.Rojo: la temperatura del sistema está por encima del límite establecido. |
LED de RJ-45 (PoE)
Los puertos RJ-45 tendrán dos LED integrados (uno bicolor y uno de un solo color).
Tabla 1-2. LED de RJ-45 (PoE)
| LED Estado | |
| Izquierda - un solo color: enlace/actividad del puerto | Luz verde: enlace a 10/100/1 000 Mbps.Fijo: enlace establecido pero sin actividad.Luz parpadcante: enlace con actividad.Luz apagada: no hay ningún enlace. |
| Derecha (modelo con PoE) - dos colores: | Luz verde: el puerto detecta el dispositivo de alimentación (PD) y cumple la condición de la carga normal.Luz ámbar fija: sobrecarga o cortocircuito del puerto terminal o tensión externa forzada en el puerto.Luz ámbar parpadcante: el consumo conjunto total supera el consumo previsto predefinido.Luz apagada: ningún dispositivo de alimentación, sin suministro de alimentación. |
LED DE XFP
Tabla 1-3. LED DE XFP
| LED Estado | |
| Un solo color: | Verde fijo: enlace.Luz verde parpadeante: actividad.Luz apagada: no hay ningún enlace. |
LED de SFP
Tabla 1-4. LED de SFP
| LED Estado | |
| Un solo color: | Verde fijo: enlace.Luz verde parpadcante: actividad.Luz apagada: no hay ningún enlace. |
Dell™ PowerConnect™
