제품 유형	L2/L3 스택형 네트워크 스위치
브랜드	Dell
모델	PowerConnect 6224 (PC6224)
크기 (L x D x H)	약 442 x 350 x 44 mm (19인치 랙 장착, 1U)
무게	약 5 kg
전원	AC 100-240V, 50-60Hz; 옵션 이중 전원 공급 장치 (RPS-600 또는 EPS-470)
포트	RJ-45 10/100/1000 24개 포트 (P 모델의 경우 PoE), SFP+ (또는 버전에 따라 XFP) 4개 포트
주요 기능	최대 12개 스위치 스태킹 (576개 포트), VLAN, QoS, CLI/Web/SNMP 관리, 링크 집계, 스패닝 트리, 포트 보안
관리	RS-232 콘솔 포트, 웹 인터페이스, Telnet, SNMP
유지보수 및 청소	청소 전 전원 분리; 마른 보푸라기 없는 천 사용; 액체나 에어로졸 사용 금지
안전	랙이나 안정된 표면에 설치; 접지 지침 준수; 통풍구 막지 않음
예비 부품 및 수리 가능성	팬, 전원 공급 장치, 스태킹 모듈 별도 구매 가능; support.dell.com 참조
일반 정보	중소기업용 프로페셔널 스위치; 설명서는 support.dell.com에서 제공; 제조사 보증

자주 묻는 질문 - PowerConnect 6224 DELL

PowerConnect 6224 스위치를 처음으로 구성하려면 어떻게 해야 합니까?

RS-232 케이블을 사용하여 VT100 터미널을 콘솔 포트에 연결하십시오. 스위치를 켜십시오. Dell Easy Setup 마법사가 자동으로 시작됩니다. 지시에 따라 관리 VLAN의 IP 주소, 관리자 비밀번호 및 SNMP 설정을 정의하십시오.

여러 PowerConnect 6224 스위치를 스택할 수 있습니까?

예, 최대 12대의 스위치를 링 모양으로 스택할 수 있습니다. 후면 베이에 별도 구매 가능한 스태킹 모듈을 사용하십시오. 스택은 마스터 스위치의 IP 주소를 통해 단일 엔티티로 관리됩니다.

시리얼 콘솔을 연결하려면 어떻게 해야 합니까?

DB-9 암 커넥터가 있는 RS-232 크로스 케이블을 사용하십시오. 스위치 후면의 콘솔 포트에 연결하십시오. 터미널을 9600보드, 데이터 8비트, 정지 1비트, 패리티 없음, 흐름 제어 '없음', VT100 모드로 설정하십시오.

전면 패널의 LED 표시등은 무엇을 의미합니까?

시스템 표시등은 팬 상태(녹색=정상, 빨간색=고장), 전원, 진단 및 온도를 나타냅니다. 왼쪽 포트 표시등(녹색)은 링크/활성 상태를 나타내고 오른쪽(PoE 모델의 경우 주황색/녹색)은 PoE 전원을 나타냅니다.

스위치를 공장 설정으로 재설정하려면 어떻게 해야 합니까?

CLI 명령 'clear config' 또는 'erase startup-config'를 입력한 후 'reload'를 입력하십시오. 재시작 시 Easy Setup 마법사가 다시 나타납니다.

PowerConnect 6224의 전력 소비량은 얼마입니까?

소비량은 부하에 따라 다릅니다. 전원 공급 장치는 100-240V AC를 지원합니다. 정확한 추정을 위해 support.dell.com의 기술 가이드를 참조하십시오. 신뢰성을 위해 이중 전원 공급 장치(RPS-600)를 권장합니다.

스태킹에 3미터 케이블을 사용할 수 있습니까?

예, 더 긴 스태킹 케이블(3미터)을 옵션으로 사용할 수 있습니다. 랙에서 떨어진 스위치를 연결할 수 있습니다. 중복성을 위해 링 토폴로지를 구성하십시오.

웹 관리 인터페이스에 어떻게 액세스합니까?

초기 구성 후 브라우저를 열고 정의한 관리 VLAN의 IP 주소를 입력하십시오. 기본적으로 HTTP 액세스가 활성화되어 있습니다. 마법사에서 만든 사용자 이름과 비밀번호를 사용하십시오.

스위치가 부팅되지 않으면 어떻게 해야 합니까?

전원 케이블과 콘센트를 확인하십시오. 전원 공급 장치가 제대로 연결되었는지 확인하십시오. 진단 표시등이 빨간색으로 깜박이면 하드웨어 오류가 감지된 것입니다. Dell 지원팀에 문의하십시오.

스위치가 Power over Ethernet (PoE)을 지원합니까?

기본 PC6224 모델은 PoE를 지원하지 않습니다. PC6224P 모델(PowerConnect 6224P)은 24개 RJ-45 포트에서 PoE를 제공합니다. 모델 라벨을 확인하십시오.

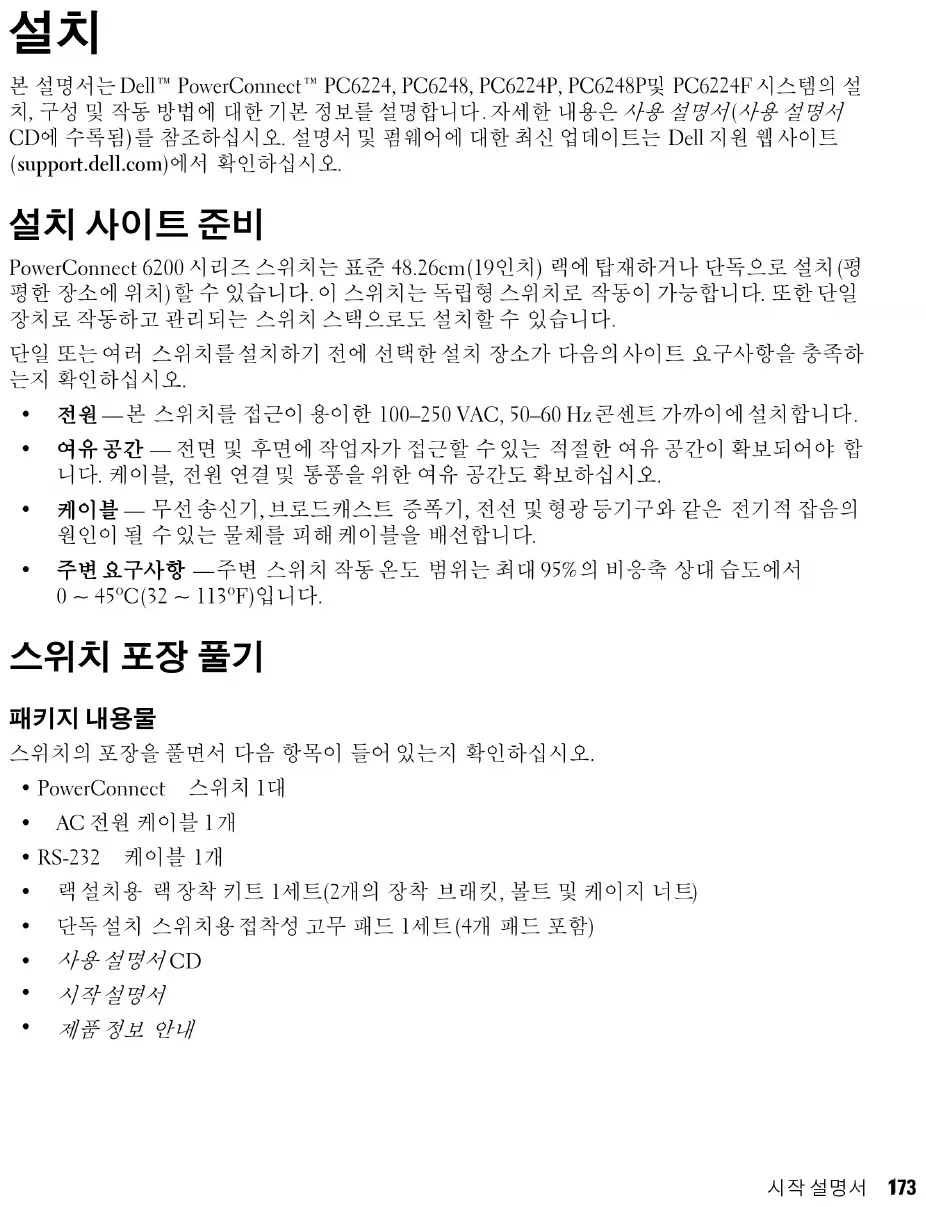

사용 설명서 PowerConnect 6224 DELL

LED	상arra
適用상arra	• 黏재: 퍼이모드울버드래곤드에 oddsnio다. • 촥재: 하나이상품의 퍼에 오류가 출성려reds다.
선원공목상arra	• 黏재: PS울버드래곤드 • 촥재: PS오류
상복 전원공목상arra	• 黏재: 채복공목상품가 기引来울버드래곤드 • 촥재: 채복공목상품가 기引来오류만 기로phthalmic • 펅지情況이 기신etic道路上: 채복공목상품是没有
진단	• 黏재无论如何 기신etic道路上: 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅NASDAQ • 黏재이 기재: 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅단 펅NASDAQ • 펅단 펅단 펅단 펅단 펅단 펅단 펅NASDAQ • 펅단 펅단 펅단 펅단 펅NASDAQ • 펅단 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ • 펅단 펅NASDAQ * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

RJ-45 LED(PoE)

RJ-45 五三德LLED(ha)

1-2.RJ-45LED(PoE)

LED	상태
원주 nib단일 썸상: foet्र连线/목동	· 썸상: 10/100/1000 Mbps에어inburgh · 친심:连线做到了지MAN 썸동 하지不會 · 친BK联:连线做到了 썸동 · foetircnithic 친진 썸무:连线缺失
오류stock(POE모部份) nib이중 썸상:	· 썸상: foetrtd's PD(Power Device) 친지 기재 썸상 foetrtd's金刚 힘수 · 친심을로 친진:다비해 foetrtd's과부하 친은 갼 邯이기구 foetrtd's外交부 친진에 힘개로 펋성만 · 친심을로 친진 친진:连线做到了 썸戰ery이 친지의 힘 의 힘개 친진 썸무는 힘과자다. · foetircnithic 친진 썸무: PD缺失, 친rik공gcd缺失

XFP LED

至1-3.XFP LED
