Caractéristiques Techniques	Commutateur Ethernet 16 ports 10/100/1000 Mbps, non manageable
Utilisation	Idéal pour les petites et moyennes entreprises, permet de connecter plusieurs appareils réseau
Maintenance et Réparation	Maintenance préventive recommandée, vérification régulière des câbles et connexions
Sécurité	Fonctionnalités de sécurité de base, pas de gestion avancée des accès
Informations Générales	Dimensions : 44 x 24 x 4.4 cm, Poids : 2.5 kg, Alimentation : externe

FOIRE AUX QUESTIONS - PowerConnect 2716 DELL

Comment réinitialiser le DELL PowerConnect 2716 aux paramètres d'usine ?

Pour réinitialiser le DELL PowerConnect 2716, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera et sera réinitialisé aux paramètres d'usine.

Comment configurer le DELL PowerConnect 2716 pour un réseau VLAN ?

Pour configurer un VLAN sur le DELL PowerConnect 2716, accédez à l'interface de gestion via un navigateur web. Connectez-vous avec vos identifiants, puis allez dans l'onglet 'VLAN' et suivez les instructions pour créer et attribuer des VLANs aux ports désirés.

Que faire si le DELL PowerConnect 2716 ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et fonctionnel. Testez une autre prise électrique si nécessaire. Si l'appareil ne s'allume toujours pas, il pourrait être défectueux, et il est conseillé de contacter le support technique.

Comment mettre à jour le firmware du DELL PowerConnect 2716 ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware sur le site officiel de Dell. Connectez-vous à l'interface de gestion du commutateur, allez dans 'Administration' puis 'Mise à jour du firmware'. Sélectionnez le fichier téléchargé et suivez les instructions à l'écran.

Pourquoi mon DELL PowerConnect 2716 ne reconnaît-il pas certains appareils ?

Assurez-vous que les appareils sont correctement connectés et que leurs paramètres IP sont compatibles avec ceux du réseau. Vérifiez également les configurations des ports sur le commutateur pour vous assurer qu'ils sont activés et configurés correctement.

Comment activer la surveillance du port sur le DELL PowerConnect 2716 ?

Pour activer la surveillance du port, accédez à l'interface de gestion, allez dans l'onglet 'Port' et sélectionnez le port que vous souhaitez surveiller. Activez l'option de surveillance et configurez les paramètres selon vos besoins.

Quel type de câble utiliser pour connecter le DELL PowerConnect 2716 à un autre appareil ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour connecter le DELL PowerConnect 2716 à d'autres appareils. Assurez-vous que les câbles sont en bon état et adaptés à vos besoins de bande passante.

Comment résoudre des problèmes de lenteur sur le DELL PowerConnect 2716 ?

Vérifiez la charge du réseau et identifiez les appareils qui consomment beaucoup de bande passante. Assurez-vous que les câbles sont en bon état et que les paramètres de QoS sont configurés correctement. Redémarrez le commutateur si nécessaire.

Comment sécuriser le DELL PowerConnect 2716 contre les accès non autorisés ?

Pour sécuriser le commutateur, changez le mot de passe par défaut, activez le filtrage d'adresses MAC et configurez les VLANs pour segmenter le trafic. Assurez-vous également que le firmware est à jour pour bénéficier des dernières fonctionnalités de sécurité.

MODE D'EMPLOI PowerConnect 2716 DELL

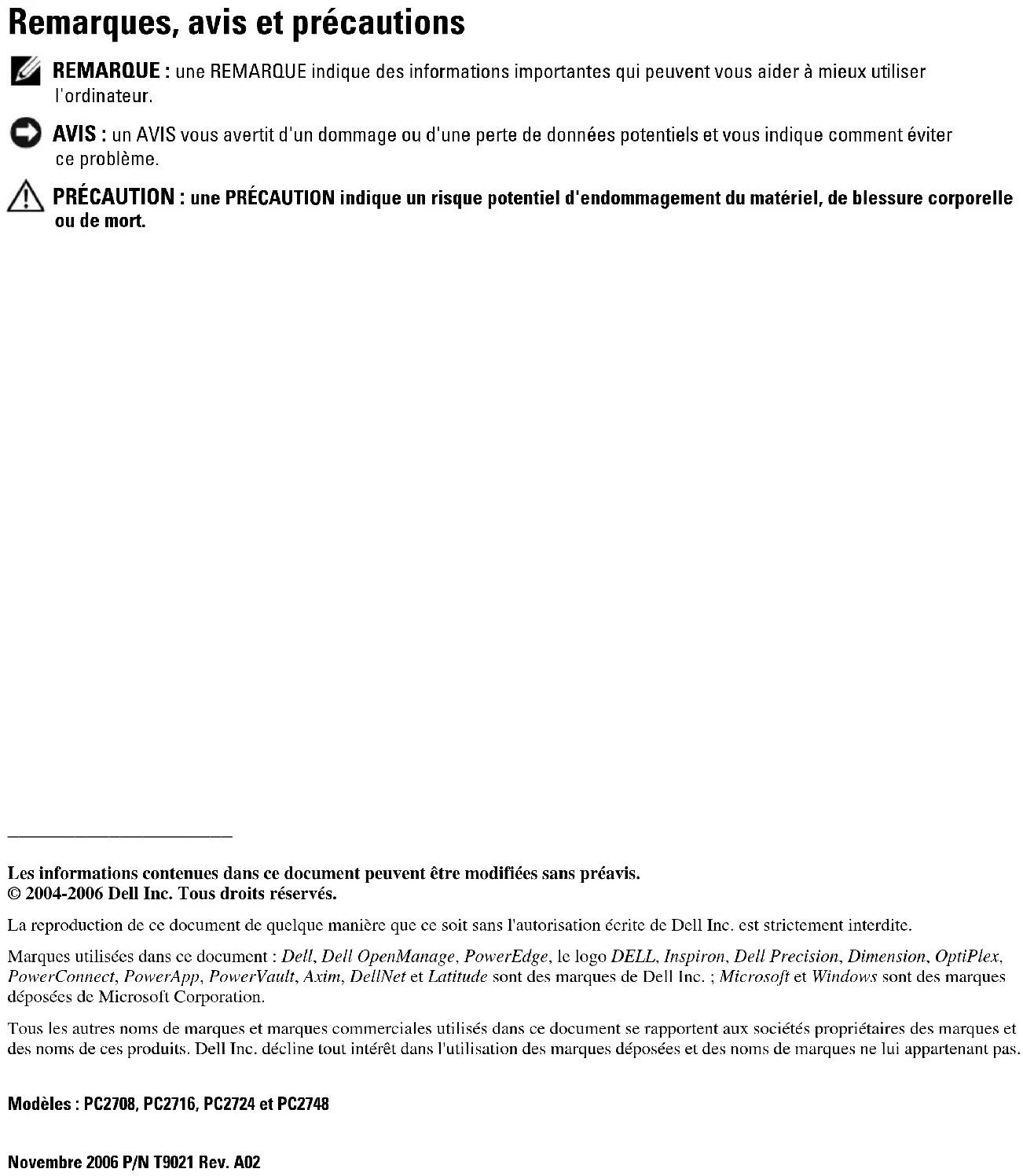

• Les informations contenues dans ce document peuvent être modifiées sans préavis. © 2004-2006 Dell Inc. Tous droits réservés. La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, Dell OpenManage, PowerEdge, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet et Latitude sont des marques de Dell Inc. ; Microsoft et Windows sont des marques déposées de Microsoft Corporation. Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas. Modèles : PC2708, PC2716, PC2724 et PC2748 Novembre 2006 P/N T9021 Rev. A02 T9021bk2.book Page 2 Thursday, November 16, 2006 2:59 PMSommaire 27 Sommaire Installation p. 29
• Présentation générale p. 29
• Préparation du site p. 29
• Déballage p. 29
• Montage de l'unité Démarrage et configuration de l'unité p. 30

• Démarrage du commutateur p. 34
• Configuration initiale T9021bk2.book Page 27 Thursday, November 16, 2006 2:59 PM28 Sommaire T9021bk2.book Page 28 Thursday, November 16, 2006 2:59 PMGuide de mise en route 29 Installation Présentation générale Ce document contient des informations de base sur l'installation et la première utilisation des systèmes PowerConnect 27xx. Pour obtenir des informations plus détaillées, consultez le Guide d'utilisation Dell™ PowerConnect™ 27xx , que vous trouverez sur le CD de documentation. Vous pouvez également vous rendre sur le site support.dell.com pour prendre connaissance des informations les plus récentes concernant la documentation et les applications. Préparation du site Les unités Dell PowerConnect 27xx peuvent être montées dans un rack standard de 19 pouces (48,26 cm), posées sur une table ou fixées à un mur. Avant d'installer l'unité, vérifiez que l'empla- cement choisi pour l'installation satisfait aux conditions suivantes : p. 34

Alimentation : l'unité doit être installée à proximité d'une prise électrique de 100-240 V c.a. à 50-60 Hz, facilement accessible. Vérifiez que le voyant d'alimentation est visible une fois tous les branchements effectués.

Dégagement : l'avant de l'unité doit être suffisamment dégagé pour rester accessible à un opérateur. Prévoyez un dégagement pour le câblage, les connexions électriques et la ventilation.

Câblage : les câbles doivent être acheminés de façon à éviter les sources de bruit électrique, telles que les émetteurs radioélectriques, les amplificateurs de diffusion, les lignes électriques et les luminaires pour lampes fluorescentes.

Conditions ambiantes : la température ambiante doit être comprise entre 0 et 45º C (32 et 113º F) avec une humidité relative maximale de 95 % sans condensation. Déballage Contenu du carton Lors du déballage de l'unité, vérifiez que le carton contient les éléments suivants :

• Cordon d'alimentation en CA

• Patins adhésifs en caoutchouc

• Kit de montage pour l'installation en rack ou kit de fixation murale

• Guide d'information sur le produit T9021bk2.book Page 29 Thursday, November 16, 2006 2:59 PM30 Guide de mise en route Déballage de l'unité REMARQUE : avant de déballer l'unité, examinez le carton d'emballage et signalez immédiatement tout dommage apparent.

Placez la boîte sur une surface propre et stable.

Ouvrez-la ou retirez sa partie supérieure.

Avec précaution, retirez l'unité de sa boîte et posez-la sur une surface propre et stable.

Retirez tout le matériel d'emballage.

Vérifiez que l'unité et ses accessoires ne sont pas endommagés. Signalez immédiatement tout dommage constaté. Montage de l'unité Les instructions de montage ci-après s'appliquent aux unités PowerConnect 27xx. Il existe trois options possibles pour le montage :

• Installation sur une surface plane

• Fixation murale Installation sur une surface plane L'unité doit être installée sur une surface plane si elle n'est pas installée dans un rack ou sur un mur. Cette surface doit pouvoir supporter le poids de l'unité et de ses câbles.

Fixez les patins adhésifs en caoutchouc sur les emplacements indiqués en dessous du châssis.

Posez l'unité sur une surface plane en laissant un espace de 5 cm (2 pouces) de chaque côté et de 13 cm (5 pouces) à l'arrière.

Assurez-vous que l'unité est suffisamment ventilée. T9021bk2.book Page 30 Thursday, November 16, 2006 2:59 PMGuide de mise en route 31 Montage en rack PRÉCAUTION : déconnectez tous les câbles avant de monter l'unité dans un rack ou une armoire. PRÉCAUTION : prenez connaissance des consignes de sécurité se trouvant dans le Guide d'information sur le produit ou concernant toute autre unité en contact avec le commutateur. PRÉCAUTION : si vous installez plusieurs unités dans un rack, commencez par les emplacements du bas et procédez en remontant vers le haut du rack.

Placez le support de fixation du rack sur un côté de l'unité, en alignant les orifices de montage des deux éléments. L'illustration suivante indique l'emplacement où les supports doivent être placés. Figure 1-1. Installation des supports pour un montage en rack

Insérez les vis fournies dans les orifices situés sur les côtés de l'unité, puis serrez-les à l'aide d'un tournevis.

Répétez l'opération de l'autre côté de l'unité.

Insérez l'unité dans le rack, en veillant à ce que les orifices de montage de l'unité soient bien alignés sur ceux du rack.

Fixez ensuite l'unité sur le rack à l'aide des vis appropriées (non fournies). Vous devez fixer les deux vis du bas avant celles du haut. Vérifiez que les orifices de ventilation ne sont pas obstrués. Commutateur PowerConnect T9021bk2.book Page 31 Thursday, November 16, 2006 2:59 PM32 Guide de mise en route Fixation murale

Placez le support de fixation murale sur un côté de l'unité, en alignant les orifices de montage des deux éléments. L'illustration suivante indique l'emplacement où les supports doivent être placés. Figure 1-2. Installation des supports pour une fixation murale

Insérez les vis fournies dans les orifices et serrez-les à l'aide d'un tournevis.

Répétez l'opération de l'autre côté de l'unité.

Placez l'unité contre le mur et faites des repères en passant un feutre dans les orifices du support de montage.

Percez le mur aux endroits marqués et installez le matériel de montage approprié (non fourni).

Placez l'unité contre le mur en alignant les trous du support sur ceux que vous avez percés dans le mur.

Insérez les vis dans chaque support de montage et serrez-les. Vérifiez que les orifices de ventilation ne sont pas obstrués. Commutateur PowerConnect T9021bk2.book Page 32 Thursday, November 16, 2006 2:59 PMGuide de mise en route 33 Figure 1-3. Fixation murale de l'unité Connexion de l'unité à un bloc d'alimentation Connectez le cordon d'alimentation en CA sur le connecteur d'alimentation situé sur le panneau arrière de l'unité. REMARQUE : à ce stade, vous ne devez pas encore brancher le cordon d'alimentation sur une prise reliée à la terre. Vous effectuerez ce branchement lorsque vous parviendrez à la section Démarrage et configuration de l'unité. Figure 1-4. Connecteurs d'alimentation du panneau arrière Branchez l'unité sur une prise électrique. Une fois ce branchement effectué, vérifiez que l'unité fonctionne correctement en examinant les voyants situés sur le panneau avant. Trous percés Trous percés Mur Connecteur d'alimentation Vue arrière du PowerConnect T9021bk2.book Page 33 Thursday, November 16, 2006 2:59 PM34 Guide de mise en route Démarrage et configuration de l'unité REMARQUE : l'unité est conçue pour fonctionner sans gestion particulière et sans configuration de l'interface de gestion. La configuration de cette interface n'est en effet pas nécessaire si le commutateur est déployé sans être géré. Pour utiliser les fonctions de gestion, consultez les sections relatives aux options de configuration dans le Guide d'utilisation qui vous a été fourni sur CD. Lorsqu'elle n'est pas configurée, l'unité fonctionne avec les paramètres par défaut décrits dans le Guide d'utilisation. REMARQUE : avant de continuer, lisez les notes d'édition concernant ce produit. Vous pouvez les télécharger à partir du site d'assistance technique de Dell, support.dell.com. REMARQUE : nous vous recommandons de vous procurer la version la plus récente de la documen- tation, disponible sur le site support.dell.com. Démarrage du commutateur Lorsque l'unité est branchée sur une source d'alimentation, les voyants s'allument pour indiquer que l'appareil est sous tension. Un auto-test de démarrage (POST) s'exécute à chaque initialisation de l'unité ; il passe les composants en revue pour vérifier que l'unité est opérationnelle avant que le démarrage ne soit totalement effectif. Si ce test se déroule sans incident, les voyants s'allument et une image exécutable valide est chargée dans la mémoire vive. Le processus de démarrage dure environ 90 secondes. Configuration initiale REMARQUE : la configuration initiale est basée sur les hypothèses suivantes :

• Le PowerConnect utilise l'IP par défaut 192.168.2.1 et le masque de sous-réseau par défaut

• Le PowerConnect a démarré correctement. Pour commencer à utiliser l'unité, il est préférable de la configurer en fonction des paramètres spécifiques du système. REMARQUE : demandez les informations suivantes à votre administrateur réseau avant de configurer l'unité :

• Adresse IP à attribuer à l'interface VLAN 1 utilisée pour la gestion de l'unité

• Masque de sous-réseau IP

• Adresse IP de la passerelle par défaut (routeur suivant) permettant de configurer la route par défaut T9021bk2.book Page 34 Thursday, November 16, 2006 2:59 PMGuide de mise en route 35 Pour configurer l'unité :

Ouvrez l'interface de gestion Web (à partir de toute station de travail). Pour ce faire, entrez l'adresse IP de l'unité dans la zone d'adresse d'un navigateur Web. REMARQUE : l'interface de gestion Web prend en charge les navigateurs suivants : Microsoft Internet Explorer 6.x ou suivante et Mozilla version 1.7.x ou suivante.

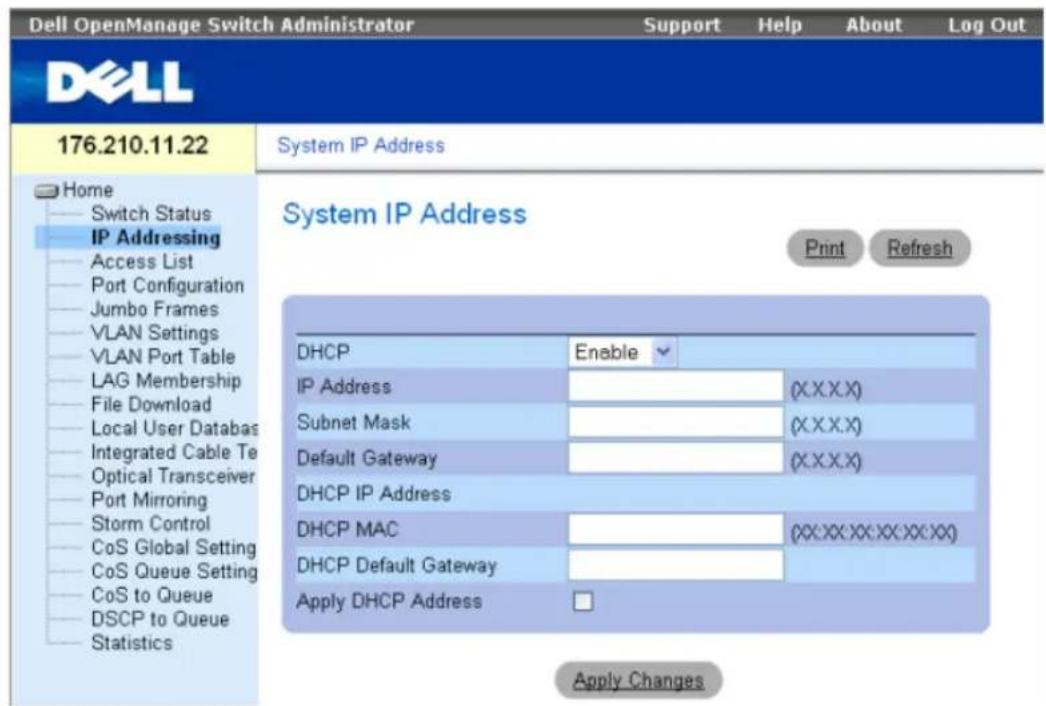

Dans l'interface utilisateur Web, cliquez sur IP Addressing (Adressage IP). La fenêtre System IP Address (Adresse IP du système) s'affiche.

Entrez l'adresse IP, le masque de sous-réseau et la passerelle par défaut.
