NÁVOD K OBSLUZE PowerConnect 2716 DELL

Click Apply Changes . The device is configured. NOTE: This getting started guide provides information on the steps necessary for basic setup of the switch. For more information on the management capabilities of the switch, please refer the PowerConnect 27xx Series User's Guide found on your documenatation CD. T9021bk2.book Page 11 Thursday, November 16, 2006 9:21 AM12 Getting Started Guide T9021bk2.book Page 12 Thursday, November 16, 2006 9:21 AMwww.dell.com | support.dell.com Systémy Dell™ PowerConnect™ 27xx Začínáme T9021bk2.book Page 1 Thursday, November 16, 2006 10:19 AMPoznámky, upozornění a výstrahy POZNÁMKA: POZNÁMKA označuje důležitou informaci, která vám pomůže při lepším využívání vašeho zařízení. UPOZORNĚNÍ: A UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout. POZOR: Výstraha poukazuje na riziko poškození majetku, poranění nebo smrtelného úrazu.

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. © 2004 - 2006 Dell Inc. Všechna práva vyhrazena. Reprodukce jakýmkoli způsobem bez písemného povolení společnosti Dell Inc. je přísně zakázána. Ochranné známky použité v tomto textu: Dell, Dell OpenManage, PowerEdge, logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet a Latitude jsou obchodní značky společnosti Dell Inc. Microsoft a Windows jsou obchodní značky společnosti Microsoft Corporation. V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy buď s odkazem na právnické osoby a organizace, které uplatňují na dané ochranné známky a obchodní názvy nárok, nebo s odkazem na jejich výrobky. Společnost Dell Inc. nemá vlastnické zájmy vůči ochranným známkám a obchodním názvům jiným než svým vlastním. Modely: PC2708, PC2716, PC2724 a PC2748 Listopad 2006 P/N T9021 Rev. A02 T9021bk2.book Page 2 Thursday, November 16, 2006 10:19 AMObsah 15 Obsah Instalace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Přehled

Spuštění a konfigurace zařízení

Počáteční konfigurace

T9021bk2.book Page 15 Thursday, November 16, 2006 10:19 AM16 Obsah T9021bk2.book Page 16 Thursday, November 16, 2006 10:19 AMZačínáme 17 Instalace Přehled Tento dokument obsahuje základní informace pro instalaci a započetí provozu systémů PowerConnect 27xx Series. Více informací viz Uživatelská příručka pro zařízení Dell™ PowerConnect™ 27xx Series , která se nachází na CD Documentation, nebo navštivte webové stránky Dell Support na adrese support.dell.com a hledejte nejnovější aktualizace dokumentace a programů. Příprava místa Zařízení série PowerConnect 27xx lze montovat do standardních 48,26cm stojanů, umístit na desku stolu nebo instalovat na zeď. Před instalací jednotky si ověřte, zda zvolené místo instalace splňuje následující požadavky:

Elektrická energie — Jednotka je instalována v blízkosti snadno dostupné zásuvky 100-240 V pro střídavý proud, 50-60 Hz. Zkontrolujte, zda po zapnutí zařízení svítí kontrolka LED napájení.

Prostor — Je dostatečný prostor pro přístup obsluhy zepředu. Nechte místo pro kabeláž, elektrické vedení a ventilaci.

Kabeláž — Kabeláž je vedena tak, aby se vyhnula zdrojům elektrického rušení jako jsou radiové přijímače, zesilovače, elektrické dráty a zářivková osvětlovací tělesa.

Požadavky na okolí — Rozsah okolní provozní teploty jednotky je 0 až 45 °C při relativní vlhkosti až 95 procent, nekondenzující. Rozbalení Obsah balení Při rozbalování zařízení se ujistěte, že balení obsahuje následující položky:

Samolepící gumové podložky

Montážní souprava pro instalaci do stojanu nebo na zeď

Příručka informací o systému T9021bk2.book Page 17 Thursday, November 16, 2006 10:19 AM18 Začínáme Vybalení zařízení POZNÁMKA: Před rozbalením zařízení zkontrolujte balení a neprodleně oznamte jakékoli známky poškození.

Otevřete krabici a sejměte víko.

Opatrně vyjměte zařízení z krabice a položte je na bezpečný a čistý povrch.

Odstraňte veškerý obalový materiál.

Zkontrolujte, zda není zařízení a příslušenství poškozené. Okamžitě nahlaste jakékoli poškození. Montáž zařízení Následující instalační pokyny se vztahují ke switchům PowerConnect 27xx Series. Jsou tři možnosti montáže zařízení:

Instalace na zeď Instalace na rovný povrch V případě, že není zařízení instalováno do stojanu nebo na zeď, musí být instalováno na rovný povrch. Povrch musí být schopen unést hmotnost zařízení a kabelů.

Nalepte samolepící podložky na všechna označená místa na spodní straně šasi.

Umístěte zařízení na rovnou plochu tak, aby po stranách zůstalo 5,08 cm a na zadní straně 12,7 cm volného prostoru.

Ujistěte se, že zařízení má řádnou ventilaci. T9021bk2.book Page 18 Thursday, November 16, 2006 10:19 AMZačínáme 19 Instalace do stojanu POZOR: Před upevňováním zařízení do stojanu nebo skříně odpojte z jednotky všechny kabely. POZOR: Přečtěte si bezpečnostní pokyny v Příručce informací o systému i bezpečnostní informace platné pro ostatní zařízení připojené ke switchi nebo jej nesoucí. POZOR: Při montáží více zařízení do stojanu montujte tato zařízení zdola nahoru.

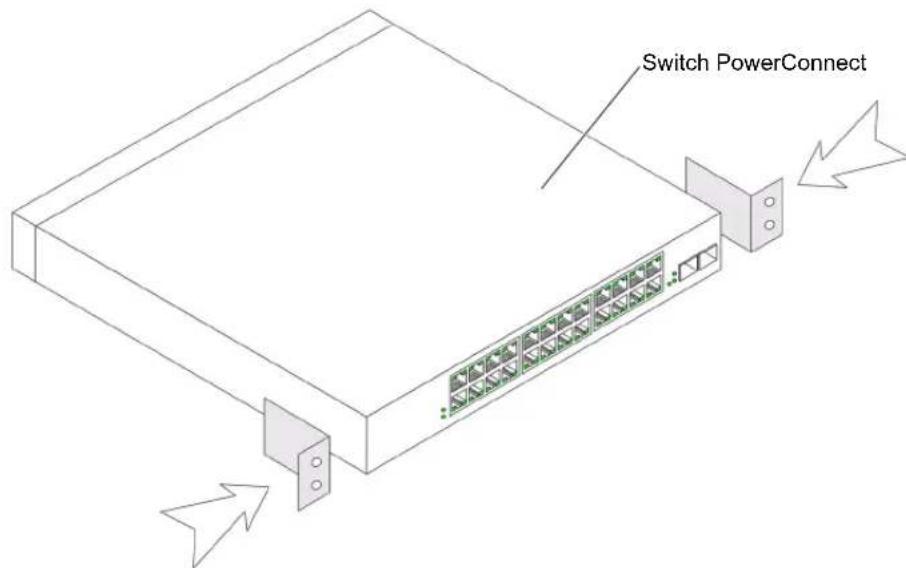

Umístěte přiložený montážní držák na jednu stranu zařízení a ujistěte se, že dírky na zařízení jsou v zákrytu s dírkami na montážním držáku. Následující obrázek ilustruje, kam připevnit držáky. Obrázek 1-1. Instalace držáku při montáži do stojanu

Do otvorů na bocích zařízení vložte přiložené šroubky a řádně zašroubujte.

Opakujte tento postup pro montážní držák na druhé straně zařízení.

Zasuňte jednotku do 48,26-cm stojanu a ujistěte se, že montážní otvory na zařízení jsou v zákrytu s montážními otvory ve stojanu.

Zajistěte jednotku ve stojanu pomocí šroubů (nejsou součástí). Utáhněte dolní pár šroubů dříve než horní. Ujistěte se, že nejsou zakryty ventilační otvory. Switch PowerConnect T9021bk2.book Page 19 Thursday, November 16, 2006 10:19 AM20 Začínáme Instalace na zeď

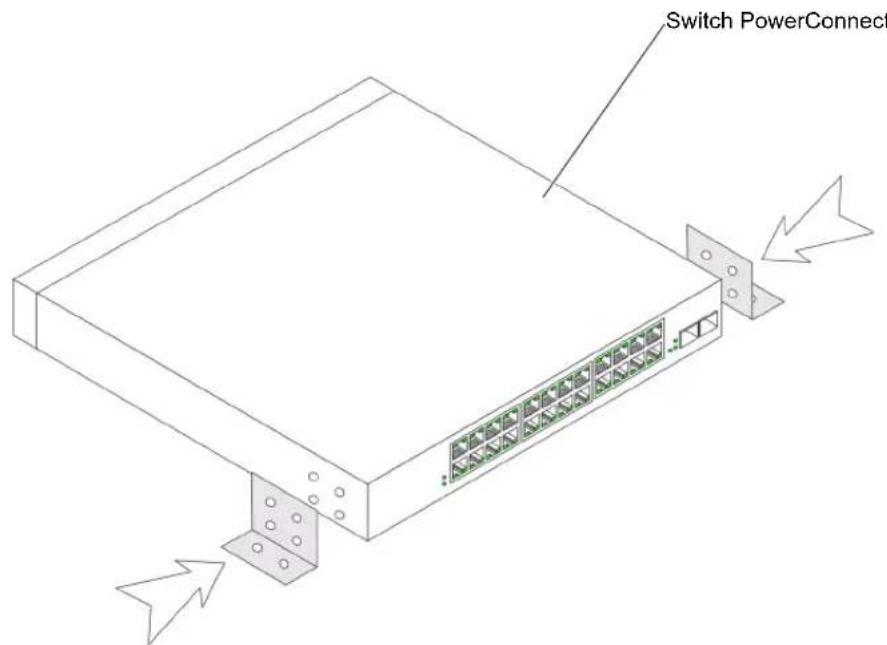

Umístěte přiložený montážní držák na jednu stranu zařízení a ujistěte se, že dírky na zařízení jsou v zákrytu s dírkami na montážním držáku. Následující obrázek ilustruje, kam připevnit držáky. Obrázek 1-2. Instalace držáku při montáži na zeď

Vsuňte přiložené šrouby do montážních otvorů a utáhněte je šroubovákem.

Opakujte tento postup pro montážní držák na druhé straně zařízení.

Přiložte zařízení ke zdi a skrz otvory v konzole na ni proveďte značky.

Vyvrtejte do zdi otvory pro konzolu a nainstalujte příslušný montážní element (není součástí dodávky).

Přiložte zařízení ke zdi tak, aby byly otvory v konzole v zákrytu s otvory ve zdi.

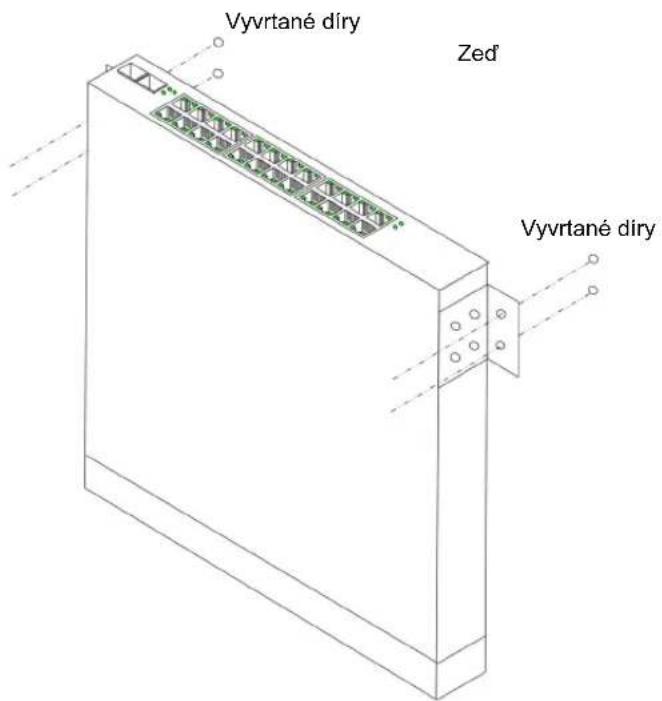

Vložte šrouby do otvorů v montážní konzole a utáhněte je. Ujistěte se, že nejsou zakryty ventilační otvory. Switch PowerConnect T9021bk2.book Page 20 Thursday, November 16, 2006 10:19 AMZačínáme 21 Obrázek 1-3. Montáž zařízení na zeď Připojení zařízení ke zdroji energie Připojte přiložený AC napájecí kabel k napájecímu konektoru na zadní desce. POZNÁMKA: V tomto okamžiku ještě nezapojujte napájecí kabel do uzemněné zásuvky střídavého napětí. Zařízení připojíte ke zdroji energie až v krocích popsaných podrobně v kapitole Spuštění a konfigurace zařízení. Obrázek 1-4. Konektory napájení na zadní stěně Připojte zařízení do zásuvky. Poté co připojíte zařízení ke zdroji napětí, ujistěte se zkontrolováním Led kontrolek na předním panelu, že je správně zapojeno a pracuje. Vyvrtané díry Vyvrtané díry Zeď Konektor napájení Switch PowerConnect zezadu T9021bk2.book Page 21 Thursday, November 16, 2006 10:19 AM22 Začínáme Spuštění a konfigurace zařízení POZNÁMKA: Zařízení je konstruováno tak, aby pracovalo jako nespravovaný switch bez konfigurace rozhraní správy. Když je switch koncipován jako nespravovaný, nastavení rozhraní správy není nutné. Chcete-li využívat funkce správy, přečtěte si možnosti konfigurace a podrobnosti v uživatelské příručce na přiloženém CD disku. Bez konkrétní konfigurace pracuje zařízení s výchozím nastavením, jak je popsáno v uživatelské příručce. POZNÁMKA: Předtím, než budete pokračovat, si prosím přečtěte informace k tomuto produktu. Informace lze stáhnout z webových stránek Dell Support na adrese support.dell.com. POZNÁMKA: Doporučujeme, abyste si opatřili poslední revizi uživatelské dokumentace z webových stránek Dell Support na adrese support.dell.com. Bootování switche Je-li zařízení připojeno k napájecímu zdroji, je napájení indikováno rozsvícenou kontrolkou LED. Autotest při spouštění (POST) proběhne vždy když je zařízení inicializováno a provede kontrolu hardwarových komponentů, aby před úplným spuštěním zařízení zjistil, zda je plně provozuschopné. Pokud test proběhne úspěšně, svítí kontrolky Systém a Napájení a do paměti RAM se načte platný spustitelný image. Bootovací proces trvá přibližně 90 sekund. Počáteční konfigurace POZNÁMKA: Počáteční konfigurace vychází z následujících předpokladů:

• Zařízení PowerConnect je konfigurováno s předvolenou výchozí adresou IP (192.168.2.1) a sít’ovou maskou (255.255.255.0).

• Zařízení PowerConnect úspěšně nabootovalo. Chcete-li začít používat zařízení, doporučuje se nakonfigurovat zařízení konkrétní konfigurací pro daný systém. POZNÁMKA: Před konfigurováním zařízení od správce sítě získejte následující informace:

• IP adresu, která bude přidělena rozhraní VLAN 1, přes níž je zařízení ovládáno

• Sít’ovou masku IP pro sít’

• IP adresa implicitní brány (vedlejší router hop) pro konfiguraci implicitní trasy. T9021bk2.book Page 22 Thursday, November 16, 2006 10:19 AMZačínáme 23 Chcete-li konfigurovat zařízení:

Otevřete rozhraní správy po síti internet (na libovolném počítači nebo pracovní stanici). K tomu je třeba zadat do pole URL internetového prohlížeče IP adresu zařízení. POZNÁMKA: Rozhraní správy po internetu podporuje následující internetové prohlížeče: Microsoft Internet Explorer 6.x nebo novější a Mozilla Verze 1.7.x nebo novější.

V uživatelském internetovém rozhraní klepněte na položku IP Addressing (Adresování IP). Zobrazí se okno System IP Address (Adresa IP systému).

Zadejte adresu IP, sít’ovou masku a výchozí bránu.
