Cliquez sur Apply Changes (Appliquer les modifications). L'unité est configurée. REMARQUE : le présent guide contient uniquement les instructions nécessaires à la configuration de base du commutateur. Pour plus de détails concernant les options de gestion disponibles, consultez le Guide d'utilisation PowerConnect 27xx fourni sur le CD de documentation. T9021bk2.book Page 35 Thursday, November 16, 2006 2:59 PM36 Guide de mise en route T9021bk2.book Page 36 Thursday, November 16, 2006 2:59 PMwww.dell.com | support.dell.com Dell™ PowerConnect™ 27XX-Systeme Erste Schritte T9021bk2.book Page 1 Thursday, November 16, 2006 3:01 PMAnmerkungen, Hinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, die die Arbeit mit dem Gerät erleichtern. HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt auf, wie derartige Probleme vermieden werden können. VORSICHT: VORSICHT weist auf eine potentiell gefährliche Situation hin, die zu Sachschäden, Verletzungen oder zum Tod führen könnte.

• Irrtümer und technische Änderungen vorbehalten. © 2004-2006 Dell Inc. Alle Rechte vorbehalten. Die Reproduktion dieses Dokuments in jeglicher Form ohne schriftliche Genehmigung von Dell Inc. ist streng untersagt. Marken in diesem Text: Dell, Dell OpenManage, PowerEdge, das DELL Logo, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet und Latitude sid Marken von Dell Inc. Microsoft und Windows sind eingetragene Marken von Microsoft Corporation. Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen. Modelle: PC2708, PC2716, PC2724 und PC2748 November 2006 P/N T9021 Rev. A02 T9021bk2.book Page 2 Thursday, November 16, 2006 3:01 PMInhalt 39 Inhalt Installation p. 41
• Übersicht p. 41
• Standortvorbereitung p. 41
• Auspacken p. 41
• Gerät montieren Gerät starten und konfigurieren p. 42

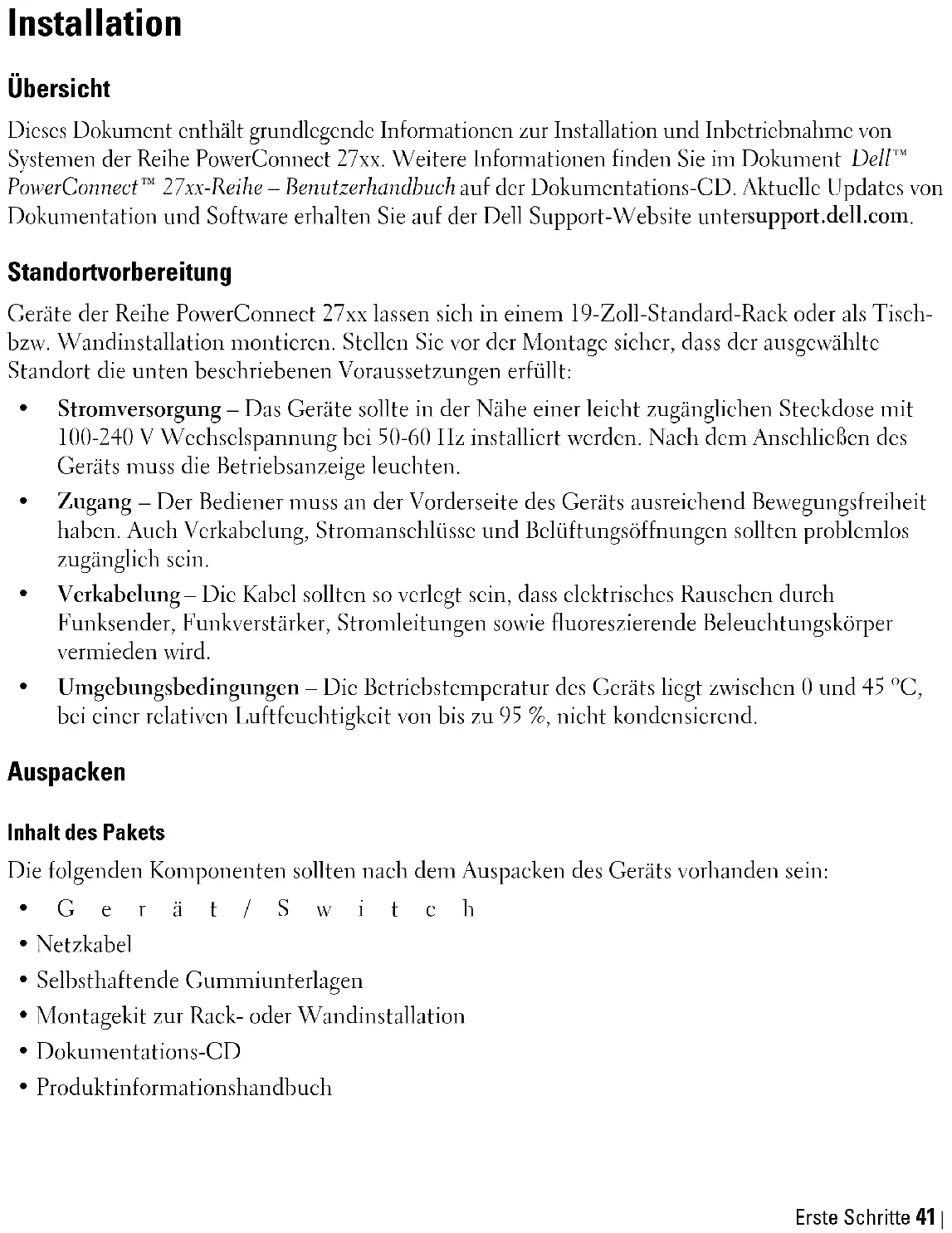

Switch starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Erstkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 T9021bk2.book Page 39 Thursday, November 16, 2006 3:01 PM40 Inhalt T9021bk2.book Page 40 Thursday, November 16, 2006 3:01 PMErste Schritte 41 Installation Übersicht Dieses Dokument enthält grundlegende Informationen zur Installation und Inbetriebnahme von Systemen der Reihe PowerConnect 27xx. Weitere Informationen finden Sie im Dokument Dell™ PowerConnect™ 27xx-Reihe – Benutzerhandbuch auf der Dokumentations-CD. Aktuelle Updates von Dokumentation und Software erhalten Sie auf der Dell Support-Website unter support.dell.com

Standortvorbereitung Geräte der Reihe PowerConnect 27xx lassen sich in einem 19-Zoll-Standard-Rack oder als Tisch- bzw. Wandinstallation montieren. Stellen Sie vor der Montage sicher, dass der ausgewählte Standort die unten beschriebenen Voraussetzungen erfüllt:

Stromversorgung – Das Geräte sollte in der Nähe einer leicht zugänglichen Steckdose mit 100-240 V Wechselspannung bei 50-60 Hz installiert werden. Nach dem Anschließen des Geräts muss die Betriebsanzeige leuchten.

Zugang – Der Bediener muss an der Vorderseite des Geräts ausreichend Bewegungsfreiheit haben. Auch Verkabelung, Stromanschlüsse und Belüftungsöffnungen sollten problemlos zugänglich sein.

Verkabelung – Die Kabel sollten so verlegt sein, dass elektrisches Rauschen durch Funksender, Funkverstärker, Stromleitungen sowie fluoreszierende Beleuchtungskörper vermieden wird.

Umgebungsbedingungen – Die Betriebstemperatur des Geräts liegt zwischen 0 und 45 ºC, bei einer relativen Luftfeuchtigkeit von bis zu 95 %, nicht kondensierend. Auspacken Inhalt des Pakets Die folgenden Komponenten sollten nach dem Auspacken des Geräts vorhanden sein:

• Selbsthaftende Gummiunterlagen

• Produktinformationshandbuch T9021bk2.book Page 41 Thursday, November 16, 2006 3:01 PM42 Erste Schritte Gerät auspacken ANMERKUNG: Überprüfen Sie vor dem Auspacken des Geräts die Verpackung, und melden Sie etwaige Beschädigungen unverzüglich.

Stellen Sie die Verpackung auf einen sauberen, ebenen Untergrund.

Öffnen Sie die Verpackung bzw. entfernen Sie den Deckel.

Entnehmen Sie das Gerät vorsichtig der Verpackung, und legen Sie es auf eine stabile und saubere Fläche.

Entfernen Sie das gesamte Verpackungsmaterial.

Untersuchen Sie das Gerät und Zubehör auf Beschädigungen. Schäden sollten unverzüglich gemeldet werden. Gerät montieren Die folgenden Montageanweisungen gelten für Geräte der Reihe PowerConnect 72xx. Für die Montage des Geräts bestehen folgende drei Möglichkeiten:

• Installation auf einer ebenen Fläche

• Installation im Rack

• Wandmontage Installation auf einer ebenen Fläche Falls keine Rack- oder Wandmontage erfolgen soll, muss das Gerät auf einer ebenen Fläche installiert werden. Die Tragfähigkeit der Fläche muss für das Gerät und die Gerätekabel ausreichend sein.

Befestigen Sie die Gummiunterlagen an den markierten Stellen auf der Unterseite des Gehäuses.

Stellen Sie das Gerät auf eine ebene Fläche, und lassen Sie an den Seiten 5 cm und auf der Rückseite 13 cm Platz.

Achten Sie auf ausreichende Belüftung. T9021bk2.book Page 42 Thursday, November 16, 2006 3:01 PMErste Schritte 43 Installation im Rack VORSICHT: Trennen Sie alle Kabel von der Einheit, bevor Sie das PowerConnect-Gerät in einem Rack oder Gestellschrank montieren. VORSICHT: Lesen Sie die Sicherheitshinweise im Produktinformationshandbuch und die Sicherheitshinweise für andere Geräte, die mit dem Switch verbunden werden oder diesen unterstützen. VORSICHT: Wenn Sie mehrere Geräte in einem Rack einbauen, sollten Sie diese von unten nach oben montieren.

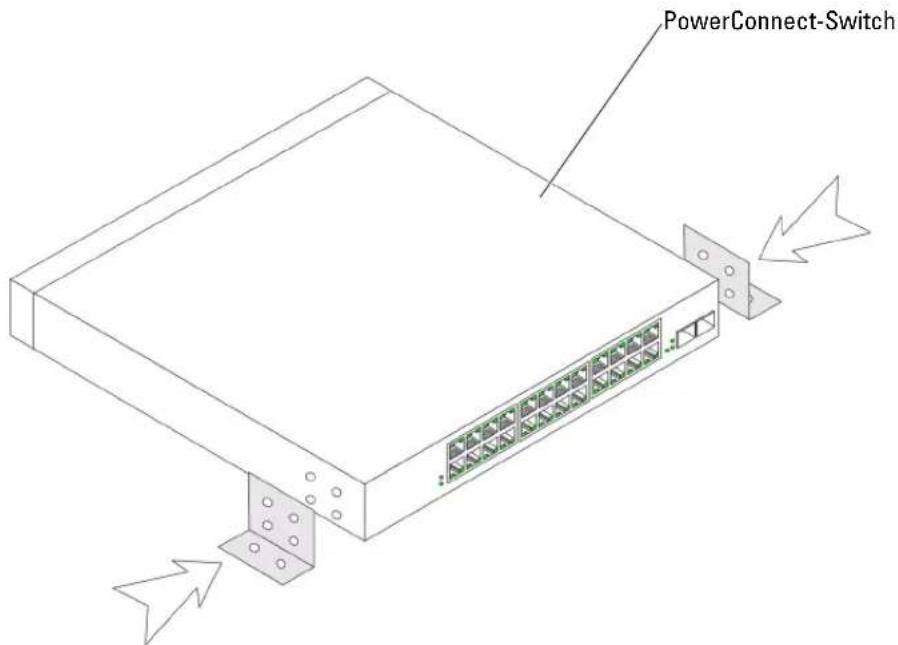

Halten Sie die mitgelieferte Rackmontagehalterung an eine Seite des Geräts, wobei sich die Montagebohrungen am Switch mit den Montagebohrungen an der Halterung decken müssen. Die folgende Abbildung zeigt, an welchen Stellen die Halterungen zu montieren sind. Abbildung 1-1. Halterungen für die Rack-Montage anbringen

Setzen Sie die mitgelieferten Schrauben in die Löcher auf den Seiten des Geräts ein, und ziehen Sie sie mit einem Schraubendreher fest.

Wiederholen Sie die Schritte für die Rackmontagehalterung auf der anderen Seite des Geräts.

Setzen Sie die Einheit in das 19-Zoll-Rack ein, und stellen Sie sicher, dass die Montagebohrungen am Gerät mit den Montagebohrungen am Rack übereinstimmen.

Befestigen Sie die Einheit mit den Rackschrauben (nicht im Lieferumfang enthalten) am Rack. Ziehen Sie zuerst die unteren und dann die oberen Schrauben an. Die Belüftungsöffnungen dürfen nicht versperrt sein. PowerConnect-Switch T9021bk2.book Page 43 Thursday, November 16, 2006 3:01 PM44 Erste Schritte Wandmontage

Halten Sie die mitgelieferte Wandmontagehalterung an eine Seite des Geräts, wobei sich die Montagebohrungen am Gerät mit den Montagebohrungen an der Halterung decken müssen. Die folgende Abbildung zeigt, an welchen Stellen die Halterungen zu montieren sind. Abbildung 1-2. Halterungen für die Wandmontage anbringen

Führen Sie die mitgelieferten Schrauben in die Rackmontagebohrungen ein, und ziehen Sie sie mit einem Schraubendreher fest.

Wiederholen Sie die Schritte für die Wandmontagehalterung auf der anderen Seite des Geräts.

Halten Sie das Gerät gegen die Wand, und markieren Sie die Wand durch die Löcher der Halterung.

Bohren Sie Löcher für die Halterung in die Wand und installieren Sie die entsprechenden Befestigungsteile (nicht im Lieferumfang enthalten).

Halten Sie das Gerät an die Wand, so dass sich die Halterungslöcher mit den Löchern in der Wand decken.

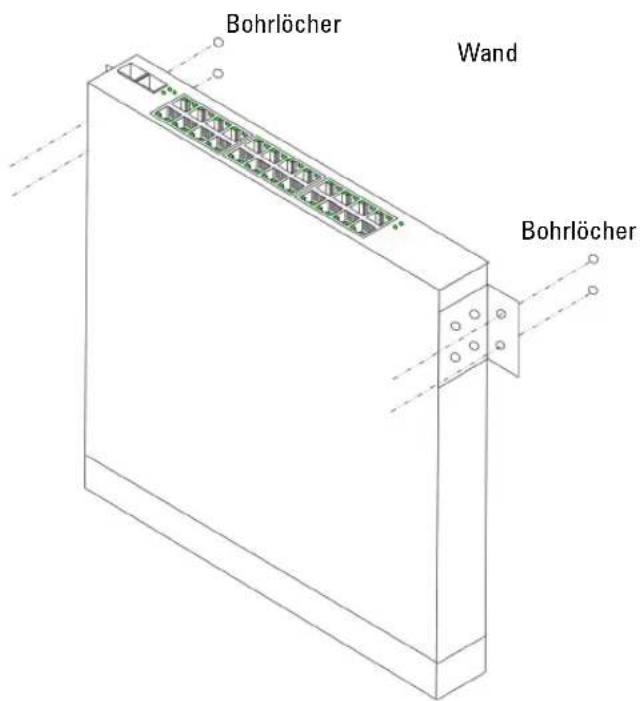

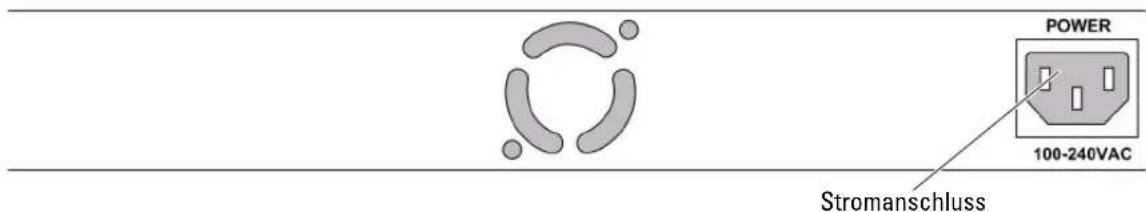

Setzen Sie die Schrauben für beide Halterungen ein und ziehen Sie sie fest. Die Belüftungs- öffnungen dürfen nicht versperrt sein. PowerConnect-Switch T9021bk2.book Page 44 Thursday, November 16, 2006 3:01 PMErste Schritte 45 Abbildung 1-3. Wandmontage des Geräts Gerät mit Netzteil verbinden Verbinden Sie das mitgelieferte Netzkabel mit dem Stromanschluss auf der Rückseite. ANMERKUNG: Schließen Sie noch nicht das Stromkabel an eine geerdete Netzsteckdose an. Wie das Gerät mit einer Stromquelle verbunden wird, ist im Abschnitt „Gerät starten und konfigurieren“ ausführlich beschrieben. Abbildung 1-4. Stromanschlüsse auf der Rückseite Verbinden Sie das Gerät mit einer Steckdose. Nachdem Sie das Gerät mit einer Stromquelle verbunden haben, stellen Sie anhand der LED-Anzeigen auf der Vorderseite die ordnungsgemäße Funktion sicher. Bohrlöcher Bohrlöcher Wand Stromanschluss Rückseite des PowerConnect-Switches T9021bk2.book Page 45 Thursday, November 16, 2006 3:01 PM46 Erste Schritte Gerät starten und konfigurieren ANMERKUNG: Das Gerät ist für unverwalteten Switch-Betrieb ohne jede Konfiguration über die Verwaltungsschnittstelle ausgelegt. Es ist kein Setup der Verwaltungsschnittstelle notwendig, wenn der Switch als nicht verwaltetes Gerät eingesetzt wird. Wenn Sie Verwaltungsfunktionen nutzen wollen, finden Sie Informationen zu den Konfigurationsoptionen und Details im Benutzerhandbuch auf der mitgelieferten CD. Ohne spezifische Konfigurationen funktioniert das Gerät mit den Standardeinstellungen, wie im Benutzerhandbuch beschrieben. ANMERKUNG: Lesen Sie die Versionhinweise für dieses Produkt, bevor Sie fortfahren. Sie können die Versionshinweise von der Dell Support-Website unter support.dell.com herunterladen. ANMERKUNG: Es wird empfohlen, die aktuelle Version der Benutzerdokumentation auf der Dell Support-Website support.dell.com herunterzuladen. Switch starten Wenn das Gerät mit einer Stromquelle verbunden ist, leuchten die LEDs und zeigen an, dass das Gerät mit Strom versorgt wird. Bei jeder Initialisierung des Geräts wird ein Einschaltselbsttest (POST) ausgeführt; dabei werden die Hardware-Komponenten überprüft, um vor dem vollständigen Hochfahren zu ermitteln, ob das Gerät vollständig betriebsbereit ist. Wenn der Einschaltselbsttest erfolgreich abgeschlossen wurde, leuchten die System- und die Stromversor- gungsanzeige, und ein gültiges ausführbares Image wird in den RAM geladen. Der Startvorgang dauert ungefähr 90 Sekunden. Erstkonfiguration ANMERKUNG: Die Erstkonfiguration setzt folgende Punkte voraus:

• Das PowerConnect-Gerät ist mit der voreingestellten Standard-IP (192.168.2.1) und Subnetzmaske (255.255.255.0) konfiguriert.

• Das PowerConnect-Gerät wurde erfolgreich gestartet. Zur ersten Verwendung empfiehlt es sich, das Gerät systemspezifisch zu konfigurieren. ANMERKUNG: Erfragen Sie vor dem Konfigurieren des Geräts die folgenden Informationen vom Netzwerkadministrator:

• IP-Adresse der VLAN-1-Schnittstelle, von der aus das Gerät verwaltet werden soll.

• IP-Subnetzmaske für das Netzwerk

• IP-Adresse des Standard-Gateways (nächster Hop-Router) zur Konfiguration des Standardpfads. T9021bk2.book Page 46 Thursday, November 16, 2006 3:01 PMErste Schritte 47 So konfigurieren Sie das Gerät:

Öffnen Sie eine Web-Verwaltungsschnittstelle (auf einem beliebigen Desktop bzw. Workstation). Geben Sie dazu im URL-Feld des Browsers die IP-Adresse des Geräts ein. ANMERKUNG: Die Web-Verwaltungsschnittstelle unterstützt die folgenden Browser: Microsoft Internet Explorer 6.x oder höher und Mozilla 1.7.x oder höher.

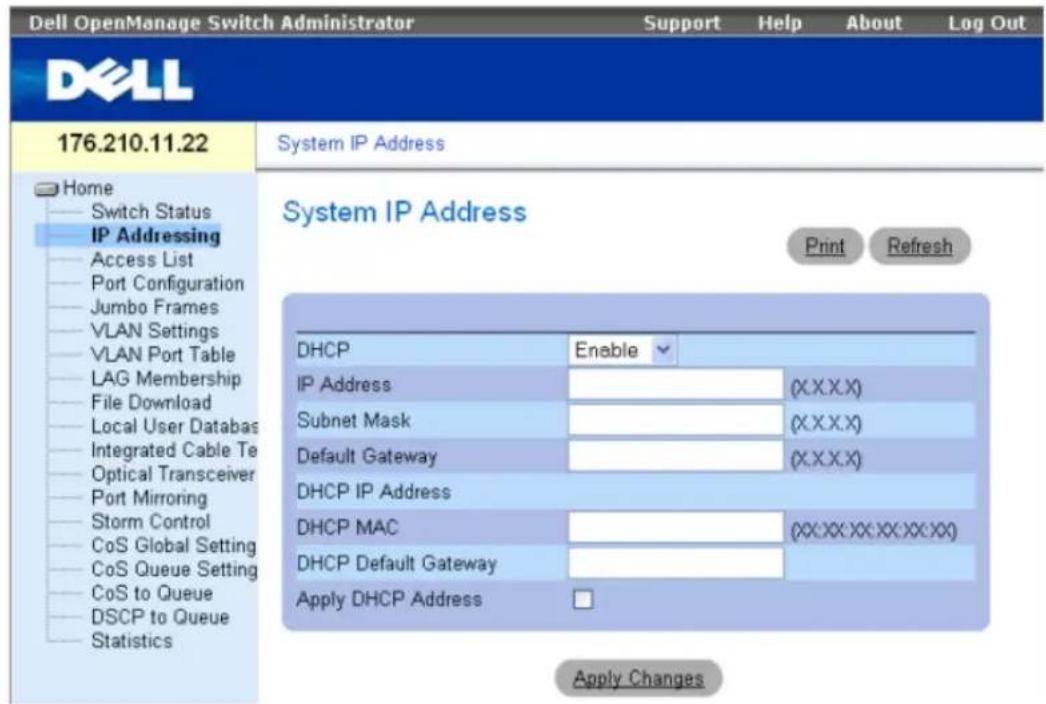

Klicken Sie auf der Web-Benutzerschnittstelle auf IP Addressing (IP-Adressierung). Das Fenster System IP Address (System-IP-Adresse) wird angezeigt.

Geben Sie die IP-Adresse, Subnetzmaske und das Standard-Gateway ein.
