T9021bk2.book Page 1 Thursday, November 16, 2006 2:17 PMメモ、注意、警告 メモ：コンピュータを使いやすくするための重要な情報を説明しています。 注意：ハードウェアの損傷やデータの損失の可能性を示し、その危険を回避するための方法を説明

警告：物的損害、けが、または死亡の原因となる可能性があることを示します。

本書の内容は予告なく変更されることがあります。 © 2004 - 2006 すべての著作権は Dell Inc. にあります。 Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられています。 本書で使用されている商標について：Dell、Dell OpenManage、PowerEdge、DELL ロゴ、Inspiron、Dell Precision、 Dimension、OptiPlex、PowerConnect、PowerApp、PowerVault、Axim、DellNet、および Latitude は Dell Inc. の商標です。Microsoft および Windows は Microsoft Corporation の登録商標です。 本書では、必要に応じて上記記載以外の商標や会社名が使用されている場合がありますが、これらの商標や会社名は、 一切 Dell Inc. に所属するものではありません。 モデル :PC2708、PC2716、 PC2724 および PC2748 2006 年 11 月 P/N T9021 Rev. A02 T9021bk2.book Page 2 Thursday, November 16, 2006 2:17 PM目次 63

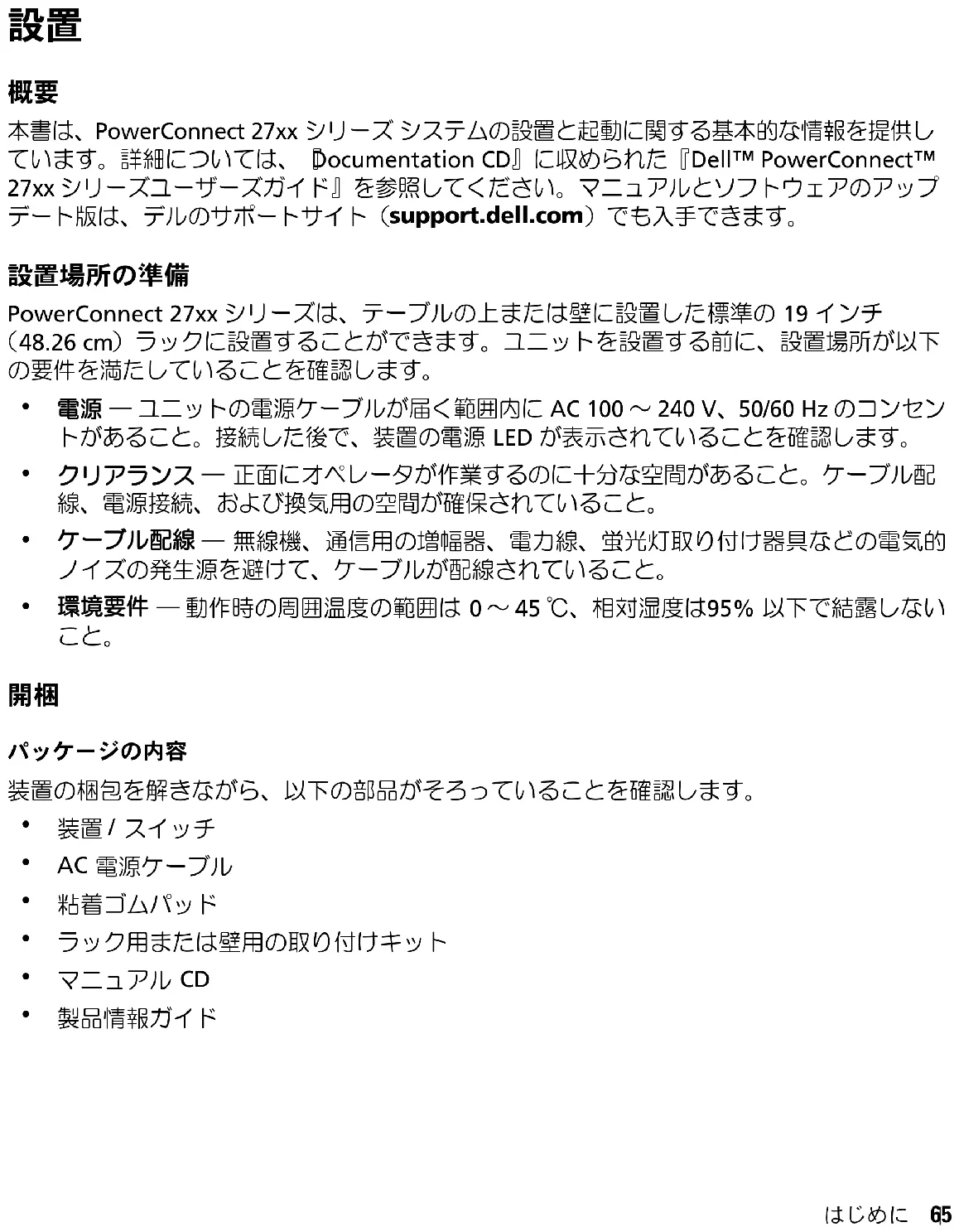

システムの設置と起動に関する基本的な情報を提供し ています。詳細については、『 Documentation CD

Dell™ PowerConnect™ 27xx シリーズユーザーズガイド』を参照してください。マニュアルとソフトウェアのアップ デート版は、デルのサポートサイト（ support.dell.com

PowerConnect 27xx シリーズは、テーブルの上または壁に設置した標準の

）ラックに設置することができます。ユニットを設置する前に、設置場所が以下 の要件を満たしていることを確認します。

ユニットの電源ケーブルが届く範囲内に AC 100

トがあること。接続した後で、装置の電源 LED が表示されていることを確認します。

正面にオペレータが作業するのに十分な空間があること。ケーブル配 線、電源接続、および換気用の空間が確保されていること。

無線機、通信用の増幅器、電力線、蛍光灯取り付け器具などの電気的 ノイズの発生源を避けて、ケーブルが配線されていること。

装置の梱包を解きながら、以下の部品がそろっていることを確認します。

メモ： 開梱する前に包装を調べて、損傷がある場合は、すぐにご連絡ください。

装置を箱から慎重に取り出し、安全で整頓された場所に置きます。

装置とアクセサリに損傷がないか点検します。損傷がある場合は、すぐにご連絡くだ

PowerConnect 27xx シリーズの装置は、以下に説明する手順で取り付けます。設置方法に

ラックや壁に設置しない場合は、水平面に設置してください。設置する面は、装置とケー ブルの重量に耐えることができる必要があります。

シャーシ底面の印が付いているそれぞれの場所に、粘着ゴムパッドを貼り付けます。

13 cm の隙間を確保して装置を水平面に置きます。

装置が十分に換気されることを確認します。 T9021bk2.book Page 66 Thursday, November 16, 2006 2:17 PMはじめに 67

警告： 装置をラックまたはキャビネットに設置する前に、装置本体からすべてのケーブルを

警告： 『製品情報ガイド』の安全情報、およびスイッチに接続する、またはスイッチをサ ポートするその他の装置に関する安全情報をお読みください。 警告： 複数の装置をラックに取り付ける場合は、いちばん下のラックから上に向かって順に

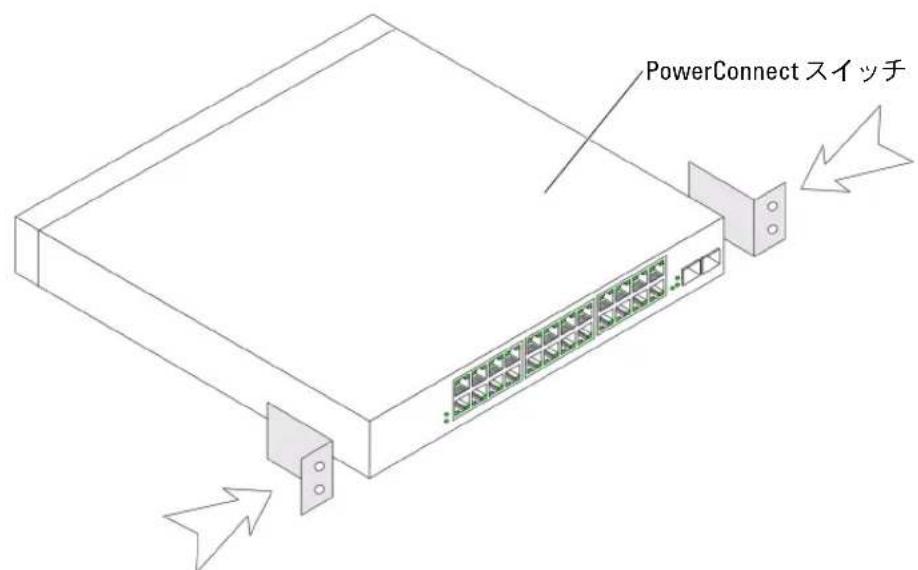

装置とラック取り付けブラケットの両方の取り付け穴を合わせ、付属のラック取り付 けブラケットを装置の片側に取り付けます。 ブラケットの取り付け位置は、次の図を参照してください。 図 1-1 ラック取り付けのためのブラケットの取り付け

付属のネジを装置の左右にある穴に挿入して、ドライバで締めます。

この手順を繰り返して、ラック取り付けブラケットを装置のもう一方の側にも取り付

装置とラックの取り付け穴の位置を合わせ、ブラケットを取り付けた装置を

ラックのネジを使って（装置には付属していません）、装置をラックに固定します。 両側面の下側のネジを先に締めます。通気孔がふさがれていないことを確認します。 PowerConnect スイッチ T9021bk2.book Page 67 Thursday, November 16, 2006 2:17 PM68 はじめに

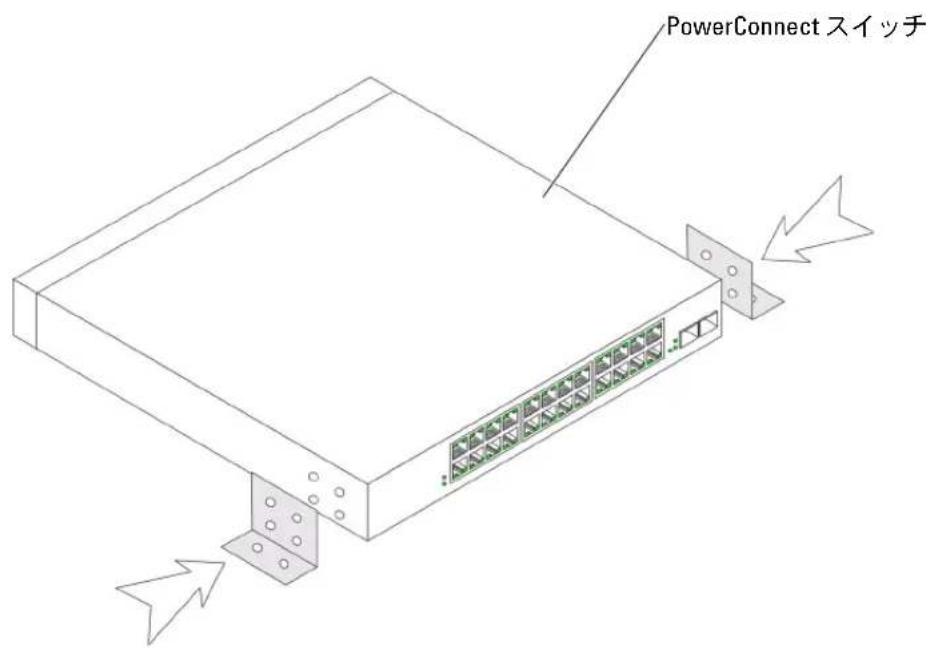

装置と付属の壁用取り付けブラケットの両方の取り付け穴を合わせ、壁用取り付けブ ラケットを装置の片側に取り付けます。 ブラケットの取り付け位置は、次の図を参照してください。 図 1-2 壁に設置するためのブラケットの取り付け

付属のネジをラック取り付け穴に挿入して、ドライバでネジを締めます。

この手順を繰り返して、壁用取り付けブラケットを装置のもう一方の側にも取り付け

装置を壁に押し付け、ブラケットの穴から壁に印を付けます。

壁にドリルでブラケット用の穴をあけ、適切な取り付け金具（装置には付属していま せん）を取り付けます。

装置を壁に押し付けて、ブラケットの穴を壁の穴に合わせます。

ネジを各取り付けブラケットに挿入して締めます。通気孔がふさがれていないことを

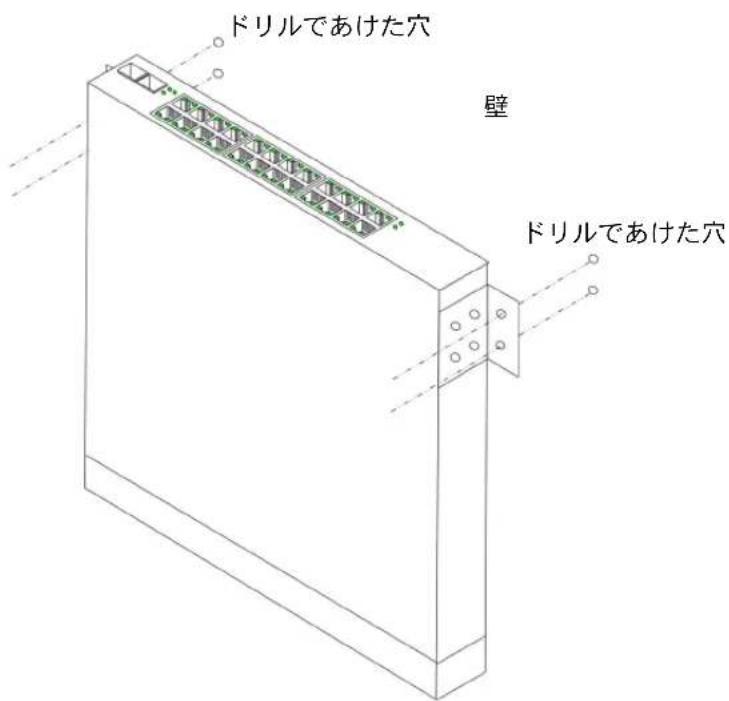

PowerConnect スイッチ T9021bk2.book Page 68 Thursday, November 16, 2006 2:17 PMはじめに 69 図 1-3 壁面への装置の設置

電源コネクタに接続します。 メモ： この段階では、AC 電源ケーブルはまだ電源コンセントに接続しないでください。 装置の電源コンセントへの接続は、「装置の起動と設定」で説明する手順で実行します。 図 1-4 背面パネルの電源コネクタ

電源コンセントに接続します。装置の電源への接続完了後、正面パネルの LED を点検し、装置が正しく接続されていて、正常に動作していることを確認します。

メモ： 装置は、管理インタフェースの設定が何も実行されていない状態ではアンマネージド スイッチとして機能するように設計されています。スイッチをアンマネージドスイッチとし て導入する場合、管理インタフェースの設定は必須ではありません。管理機能を使用するに は、付属の CD に収録されている『ユーザーズガイド』の設定オプションと詳細を参照してく ださい。『ユーザーズガイド』に説明されているように、特定の設定を行わなければ装置はデ フォルト設定に従って機能します。 メモ： 以下の手順を実行する前に、本製品のリリースノートをお読みください。リリース ノートは、デルサポート Web サイト support.dell.com からダウンロードできます。 メモ： ユーザー関連のマニュアルは、デルのサポートサイト（support.dell.com）から、 最新版を入手されるようお勧めします。

装置を電源に接続すると、装置の LED が点灯し、装置に電力が供給されていることを示し ます。電源投入時の自己診断（ POST ）は装置の初期化のたびに実行され、完全に起動する 前にハードウェアコンポーネントをテストして、装置が正常に動作することを確認します。 POST が正常に完了すると、システム LED

LED が点灯し、有効な実行可能イメージ

メモ： 初期設定は、次のことを前提に実行されます。

PowerConnect 装置が、設定済みのデフォルト

PowerConnect 装置が正常に起動したこと。 装置の使用を開始するには、システム固有の構成で装置を設定することをお勧めします。 メモ： 装置を設定する前に、ネットワーク管理者から以下の情報を入手してください。

VLAN 1 インタフェースに割り当てる

デフォルトルートを設定するためのデフォルトゲートウェイ（ Next Hop Router

T9021bk2.book Page 70 Thursday, November 16, 2006 2:17 PMはじめに 71 装置を設定するには、以下の手順を実行します。

（任意のデスクトップまたはワークステーションから） Web 管理インタフェースを開 きます。そのためには、 Web

メモ： Web 管理インタフェースは、次の Web ブラウザをサポートしています。 Microsoft Internet Explorer 6.x 以上、および Mozilla バージョン 1.7.x 以上。

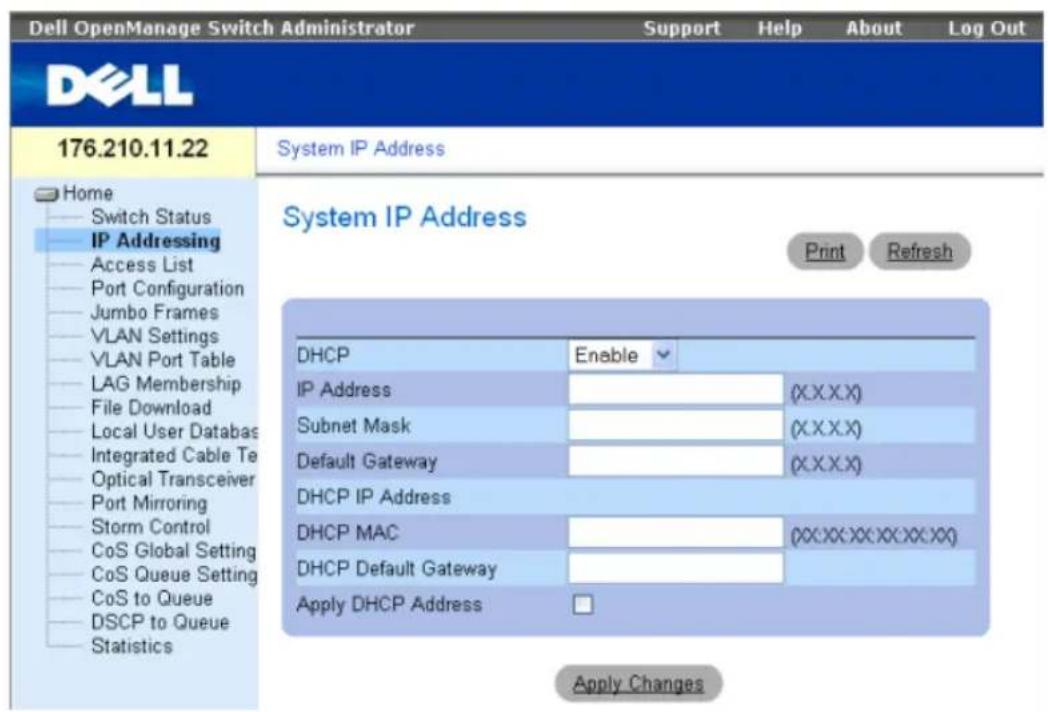

Web ユーザーインタフェースで、 IP Addressing

アドレス、サブネットマスク、デフォルトゲートウェイを入力します。

Apply Changes （変更を適用する）をクリックします。装置が設定されます。 メモ： 本書では、スイッチの基本設定に必要な手順について説明しています。スイッチ の管理機能の詳細については、マニュアル CD に収録されている『PowerConnect 27xx シ リーズユーザーズガイド』を参照してください。 T9021bk2.book Page 71 Thursday, November 16, 2006 2:17 PM72 はじめに T9021bk2.book Page 72 Thursday, November 16, 2006 2:17 PMwww.dell.com | support.dell.com Dell™ PowerConnect™ 27XX 시스템
