Typ produktu	Spravovaný Ethernet přepínač
Značka	DELL
Model	PowerConnect 5448
Rozměry (Š x H x V)	440 x 260 x 44 mm (montáž do 19" racku)
Hmotnost	Přibližně 4,5 kg
Napájení	100-250 V AC, 50-60 Hz, standardní síťová zástrčka, volitelný redundantní zdroj (RPS)
Spotřeba elektřiny	Nespecifikováno, typické pro 48portový přepínač
Porty	48 portů Ethernet 10/100/1000 (RJ-45) + 4 kombinované porty SFP
Správcovské rozhraní	Konzolový port RS-232 (DB-9), rozhraní příkazového řádku (CLI), SNMP, vestavěný průvodce nastavením
Hlavní funkce	VLAN, správa kvality služeb (QoS), zabezpečení portů, agregace linek, Spanning Tree, vzdálená správa
Provozní teplota	0 až 45 °C
Relativní vlhkost	10 až 90 % bez kondenzace
Montáž	Montáž do 19" racku (součástí sada), na rovný povrch nebo na zeď
Obsah balení	Přepínač, napájecí kabel AC, křížený kabel RS-232, gumové nožičky, montážní sada do racku, CD s dokumentací
Údržba a čištění	Odpojte zařízení, čistěte vnější povrch jemným suchým hadříkem, nepoužívejte kapaliny ani aerosoly
Bezpečnost	Před montáží odpojte všechny kabely, zajistěte dostatečné větrání, neblokujte vstupní otvory vzduchu
Záruka	Standardní záruka výrobce DELL (viz obchodní podmínky)

Často kladené otázky - PowerConnect 5448 DELL

Jak připojit přepínač k terminálu pro počáteční konfiguraci?

Použijte konzolový port DB-9 na zadní straně přepínače a připojte jej pomocí dodávaného kříženého kabelu RS-232 k terminálu VT100 nebo PC s emulátorem terminálu (nastavení: 9600 baudů, 8 datových bitů, 1 stop bit, bez parity, bez řízení toku).

Jaký je obsah balení Dell PowerConnect 5448?

Balení obsahuje: přepínač, napájecí kabel AC, křížený kabel RS-232, gumové nožičky, montážní sadu do racku a CD s dokumentací.

Jak namontovat přepínač do racku?

Připevněte dodávané montážní úhelníky na obě strany přepínače pomocí přiložených šroubů. Poté vložte jednotku do 19" racku a přišroubujte ji vhodnými šrouby (nejsou součástí) začínaje spodními šrouby.

Jaké jsou požadavky na okolní prostředí pro instalaci?

Okolní teplota by měla být mezi 0 a 45 °C, relativní vlhkost 10 až 90 % bez kondenzace. Vyhněte se zdrojům elektrického rušení a zajistěte dostatečné větrání.

Jak provést počáteční konfiguraci pomocí průvodce?

Při prvním spuštění nebo pokud je konfigurace prázdná, zobrazí se na konzoli průvodce nastavením (Set-up Wizard). Postupujte podle kroků pro nastavení IP adresy, masky podsítě, výchozí brány, uživatelského jména a hesla. Kdykoli můžete ukončit pomocí Ctrl+Z.

Lze použít redundantní napájení?

Ano, přepínač má na zadním panelu konektor pro volitelný redundantní napájecí zdroj (RPS). Jeho použití se doporučuje pro vyšší dostupnost.

Jak čistit přepínač?

Před čištěním zařízení odpojte. K otření vnějšího povrchu použijte jemný suchý hadřík. Nikdy nepoužívejte kapaliny, aerosoly ani abrazivní prostředky.

Jaké jsou kontrolky na předním panelu?

Přední panel obsahuje stavové kontrolky (napájení, systém, spojení/aktivita na portu), které indikují zapnutí, správnou funkci a síťovou aktivitu.

Co dělat, pokud se přepínač nespustí správně?

Zkontrolujte připojení napájecího kabelu a elektrický zdroj. Zkontrolujte, zda se rozsvítí kontrolka napájení. Pokud selže samočinný test při startu (POST), zobrazí se na konzoli chybová zpráva; pro odstraňování problémů nahlédněte do uživatelské příručky.

Lze přepínač namontovat na zeď?

Ano, montáž na zeď je možná připevněním dodávaných montážních úhelníků na obě strany a následným přišroubováním sestavy na pevný povrch zdi. Dodržujte vzdálenosti pro ventilaci (5 cm po stranách, 13 cm vzadu) a vyhněte se přímému slunečnímu záření.

NÁVOD K OBSLUZE PowerConnect 5448 DELL

Poznámky, upozornění a výstrahy

POZNÁMKA: POZNÁMKA označuje důležitou informaci, s jejíž pomocí lépe využijete svůj počítač.
UPOZORNĚNÍ: UPOZORNĚNÍ označuje hrozící nebezpečí poškození hardwaru nebo ztráty dat a radí, jak problému předejít.
POZOR: Výstraha označuje možné nebezpečí poškození majetku, úrazu nebo usmrcení osob.

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.

© 2007 Dell Inc. Všechna práva vyhrazena.

Reprodukte jakýmkoli způsobem bez písemného povolení společnosti Dell Computer Corporation je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, Dell OpenManage, logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet a Latitude jsou ochranné známky společnosti Dell Inc. Microsoft, Windows, Windows Server a Windows Vista jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation ve Spojených státech nebo dalších zemích.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy odkazující na subjekty, kterým tyto známky či názvy patří, nebo na jejich výrobky. Společnost Dell Inc. se zříká jakýchkoli vlastnických zájmů o jiné než vlastní ochranné známky a obchodní názvy.

Obsah

1 Instalace

Úvod 41

Příprava instalačního místa 41

Požadavky na místo instalace 41

Rozbalení 42

Obsah balení 42

Vybalení zařízení 42

2 Montáž zařízení

Úvod 43

Instalace zařízení do stojanu 43

Instalace na rovný povrch. 44

Instalace na zed. 44

Připojení zařízení ke zdroji napájení 45

3 Spuštění a konfigurace zařízení

Připojení terminálu k zařízení 47

Bootování přepínače 49

Počáteční konfigurace 49

Instalace

Úvod

Tento dokument obsahuje základní informace pro instalaci a provoz přepínačů řady PowerConnect 5400. Další informace naleznete v Uživatelské příručce pro zařízení řady Dell™ PowerConnect™ 5400, která se nachází na disku CD Documentation, nebo navštivte webové stránky podpory společnosti Dell na adrese www.support.dell.com, kde najdete nejnovější aktualizace dokumentace a softwaru.

Příprava instalačního místa

Požadavky na místo instalace

Zařízení řady PowerConnect 5400 lze montovat do standardních 48,26cm stojanů nebo umístit na desku stolu. Před instalací jednotky si ověřte, zda zvolené místo instalace splňuje níže uvedené požadavky:

• Napájení — Jednotka je instalována v blízkosti snadno dostupné zásuvky 100-250 VAC, 50-60 Hz. Doporučuje se použít dva samostatné napájecí kabely, například kabel zdroje RPS a samostatný fázový přívod.
• Obecné — Ujistěte se o správném nainstalování zdroje napájení tak, že zkontrolujete, zda svítí kontrolky na čelním panelu.
• Volný prostor — U přední strany přepínače je k dispozici dostatečný prostor pro přístup obsluhy. Zajistěte prostor pro kabeláž, připojení napájení a ventilaci.
• Kabeláž — Kabely jsou vedeny mimo zdroje elektrického šumu, jako jsou radiové vysílače, reproduktory, elektrická vedení a fluorescenční osvětlení.
• Požadavky na okolí — Rozsah okolní provozní teploty jednotky je 0 až 45 °C při relativní vlhkosti 10 až 90 %, nekondenzující.

Rozbalení

Obsah balení

Při rozbalování zařízení se ujistěte, že balení obsahuje následující položky:

• Zařízení / Přepínač
- Napájecí kabel
• Redukční kabel RS-232
• Samolepící gumové podložky
- Soupravu pro instalaci do stojanu
• CD s dokumentací

Vybalení zařízení

POZNÁMKA: Před rozbalením zařízení zkontrolujte balení a neprodleně oznamte jakékoli známky poškození.

1 Položte krabici na čistý rovný povrch a přeřízněte všechny pásky zajišť ující krabici.
2 Otevřete krabici nebo sejměte její vrchní díl.
3 Opatrně vyjměte jednotku z krabice a položte ji na bezpečný a čistý povrch.
4 Odstraňte z přepínače veškerý obalový materiál.
5 Zkontrolujte, zda není produkt poškozen. Všechna poškození ihned oznamte.

Montáž zařízení

Úvod

Následující montážní pokyny se vztahují k přepínačům řady PowerConnect 5400. Konektory napájení zařízení se nacházejí na zadní straně. Připojení záložního zdroje energie (RPS) je volitelné, nicméně se doporučuje. Konektor zdroje RPS je umístěn na zadní straně zařízení.

Instalace zařízení do stojanu

POZOR: Přečtěte si bezpečnostní informace v Informační příručce produktu i bezpečnostní informace platné pro ostatní zařízení připojená k přepínači nebo jej nesoucí.
POZOR: Před upevňováním zařízení do stojanu nebo skřině odpojte z jednotky všechny kabely.
POZOR: Při montáži více zařízení do stojanu montujte tato zařízení zdola nahoru.

1 Umístěte přiložený montážní držák na jednu stranu zařízení a ujistěte se, že montážní otvory na zařízení jsou v zákrytu s otvory na montážním držáku. Následující obrázek ilustruje, kam připevnit držáky.

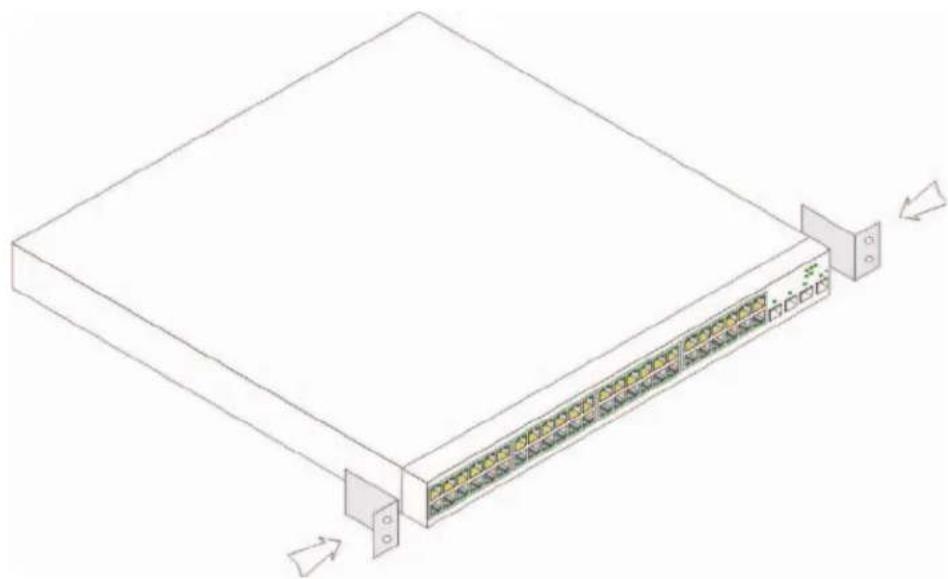

Obr. 2-1. Instalace držáku při montáži do stojanu

2 Nasad'te přiložené šrouby do montážních otvorů a utáhněte je šroubovákem.
3 Tento postup opakujte u konzoly pro montáž do regálu na druhé straně zařízení.
4 Zasuňte jednotku do stojanu tak, aby montážní otvory na zařízení byly vyrovnány s montážními otvory ve stojanu.
5 Zajistěte jednotku ve stojanu pomocí šroubů (nejsou součástí). Nejdříve utáhněte dolní pár šroubů a potom horní. Ujistěte se, že nejsou zakryty ventilační otvory.

V případě, že není zařízení instalováno do stojanu, musí být instalováno na rovný povrch. Povrch musí být schopen vydržet hmotnost zařízení a kabelů.

1 Na označená místa na spodní straně šasi zařízení připevněte gumové patky.
2 Umístěte zařízení na rovnou plochu tak, aby po stranách zůstalo 5,08 cm a vzadu 12,7 cm volného prostoru.
3 Ujistěte se, že zařízení má rádnou ventilaci.

Instalace na zed'

Při montáži na zed' zajistěte následující:

1 Zajistěte, aby místo instalace splňovalo následující požadavky:

• Povrch zdi musí být schopen unést zařízení.
• Na stranách je nutné ponechat nejméně 5,1 cm volného prostoru pro řádné větrání a vzadu 12,7 cm volného prostoru pro napájecí kabel.
  • Místo nesmí být vystaveno přímému slunečnímu záření.
• Místo se musí nacházet nejméně 60 cm od tepelných zdrojů a výstupy takových tepelných zdrojů nesmí být nasměrovány na jednotku.
  • Místo musí být větráno, aby nedocházelo k hromadění tepla.
• Neumíst'ujte přepínač do blízkosti datové nebo elektrické kabeláže.
• Napájecí kabel musí dosáhnout do zásuvky.

2 Pomocí přiložených šroubů připevněte montážní držák k oběma stranám přepínače (viz následující obrázek).

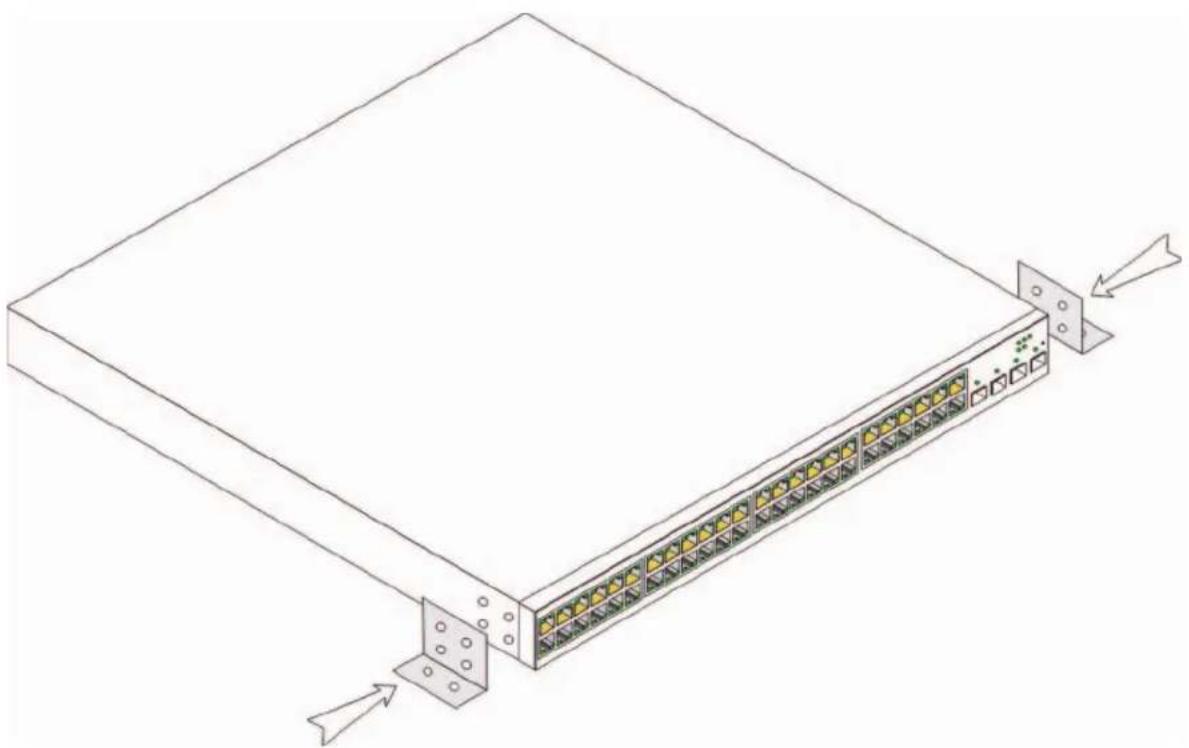

Obr. 2-2. Instalace držáku při montáži na zed'

Připojení zařízení ke zdroji napájení

1 Připojte přiložený napájecí kabel k napájecímu konektoru na zadní straně.
2 V tomto okamžiku napájecí kabel nepřipojujte do uzemněné zásuvky střídavého elektrického proudu. Zařízení připojte ke zdroji napájení až v krocích popsaných podrobně v kapitole Spuštění a konfigurace zařízení.

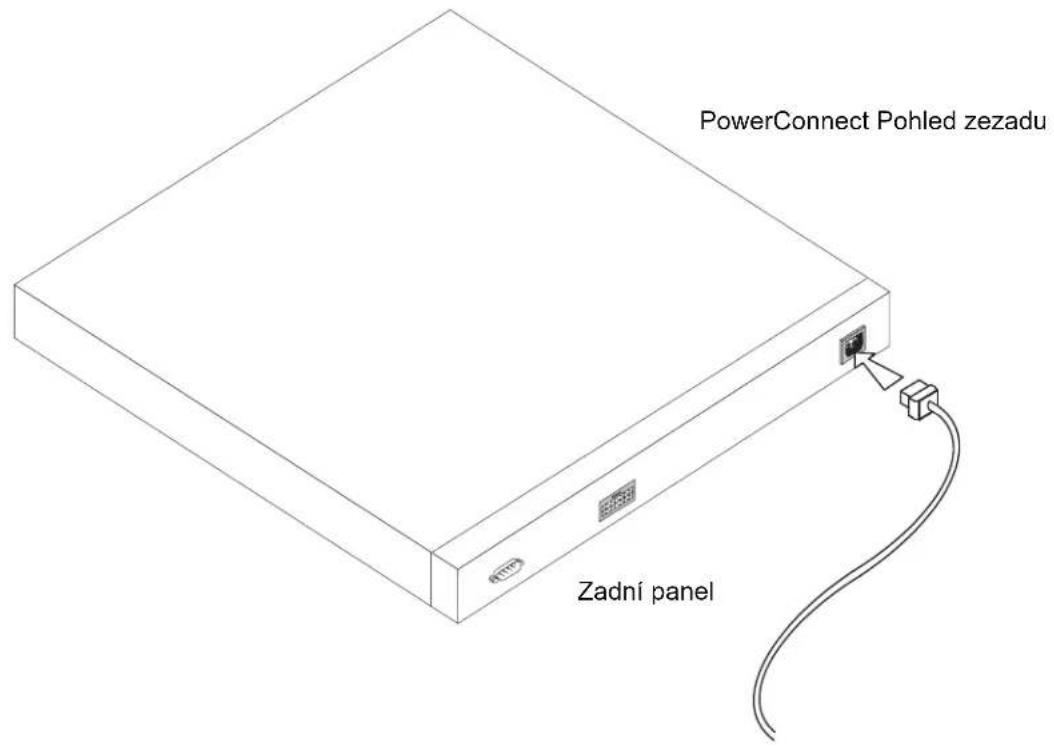

Obr. 2-3. Připojení ke zdroji napájení

3 Zkontrolujte podle kontrolek na čelním panelu, zda je zařízení připojeno a pracuje správně.

Spuštění a konfigurace zařízení

Po dokončení všech vnějších propojení připojte k zařízení terminál, abyste zařízení mohli konfigurovat. Použití dalších pokročilých funkcí je popsáno v Uživatelské příručce pro Dell™ PowerConnect™ 5400 na disku CD s dokumentací.

POZNÁMKA: Předtím, než budete pokračovat, si prosím přečtěte informace k tomuto produktu. Poznámky k verzi jsou k dispozici ke stažení na stránce http://support.dell.com.

POZNÁMKA: Doporučujeme, abyste si opatřili poslední revizi uživatelské dokumentace z webových stránek podpory společnosti Dell na adrese http://support.dell.com.

Připojení terminálu k zařízení

Zařízení disponuje portem pro konzolu, který umožnuje připojení k terminálovému stolnímu systému, na kterém běží emulace terminálu, pro monitorování a konfiguraci zařízení. Konektor portu pro konzolu je samčí konektor DB-9, implementovaný jako konektor zařízení pro datový terminál (DTE).

Pro použití portu pro konzolu je požadováno následující:

• Terminál kompatibilní s VT100 nebo stolní či prěnosný systém se sériovým portem a spuštěným softwarem pro emulaci terminálu VT100.
• Přechodový kabel RS-232 se samičím konektorem DB-9 pro port pro konzolu a příslušný konektor pro terminál

Pro připojení terminálu do portu pro koncovky proved'te následující:

1 Zapojte přiložený přechodový kabel RS-232 do terminálu, na kterém běží software pro emulaci terminálu VT100.
2 Ujistěte se, že software pro emulaci terminálu je nastaven následujícím způsobem:

a Zvolte póíslušný sériový port (sériový port 1 nebo sériový port 2) pro pôipojení ke konzole.
b Rychlost prénosu dat nastavte na 9600 baudů.
c Formát dat nastavte na 8 datových bitů, 1 stop bit a žádnou paritu.

d Nastavte kontrolu toku na žádnou.

e Ve Vlastnostech zvolte VT100 pro mód emulace.

f Zvolte terminálové klávesy pro funkční klávesy, klávesy se šipkami a klávesu Ctrl. Ujistěte se, že nastavení je pro terminálové klávesy (a ne na klávesy systému Windows).

UPOZORNĚNÍ: Pokud používáte HyperTerminal se systémem Microsoft® Windows 2000, Windows XP nebo Windows Vista™, zkontrolujte, zda jste nainstalovali nejnovější aktualizace Service Pack. V systému Windows 2000 s aktualizací Service Pack 2 pracují kurzorové klávesy v rámci emulace VT100 Hyperterminálu správně. Informace o aktualizacích Service Pack pro systémy Windows 2000, Windows XP a Windows Vista najdete na serveru www.microsoft.com.

3 Připojte samičí konektor přechodového kabelu RS-232 přímo ke konzolovému portu jednotky Master/samostatného zařízení a utáhněte fixovací šroubky. Konzolový port se u zařízení řady PowerConnect 5400 nachází na zadním panelu.

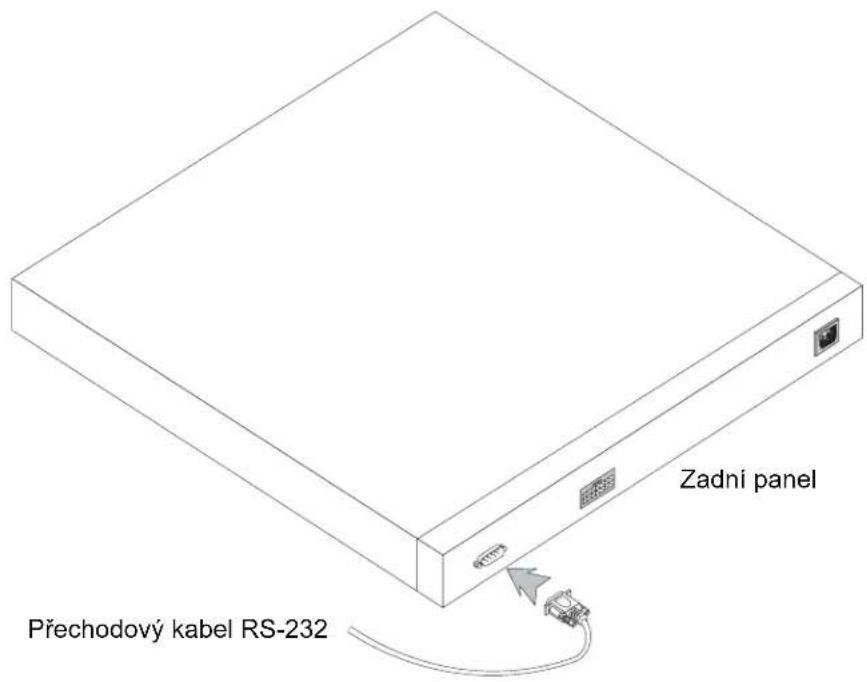

Obr. 3-1. Připojení ke konzolovému portu zařízení PowerConnect 5400 Series

Bootování přepínače

Při spuštění přepínače postupujte následovně:

1 Ujistěte se, že konzolový port zařízení je připojen do terminálového zařízení VT100 nebo k emulátoru terminálu VT100 pomocí přechodového kabelu RS-232.
2 Lokalizujte elektrickou zásuvku střídavého napětí.
3 Deaktivujte elektrickou zásuvku střídavého napětí.
4 Připojte zařízení do zásuvky.
5 Aktivujte elektrickou zásuvku střídavého napětí.

Když je zapnuto napájení a je již připojen lokální terminál, přepínač provede automatický test při zapnutí (POST). POST proběhne vždy, když je zařízení inicializováno a provede kontrolu hardwarových komponent, aby před úplným spuštěním zařízení zjistil, zda je plně provozuschopné. Pokud je detekován kritický problém, běh programu se zastaví. Jestliže test POST proběhne úspěšně, nahraje se platný spustitelný obraz do paměti RAM. Zprávy testu POST se zobrazují na terminálu a oznamují, zda test proběhl úspěšně či neúspěšně.

Bootovací proces trvá přibližně 90 sekund.

Počáteční konfigurace

POZNÁMKA: Předtím, než budete pokračovat, si prosím přečtěte informace k tomuto produktu. Tyto poznámky k verzi lze stáhnout z webové stránky technické podpory společnosti Dell na adrese http://support.dell.com.

POZNÁMKA: Počáteční jednoduchá konfigurace vychází z následujících předpokladů:

• Zařízení PowerConnect nebylo nikdy předtím konfigurováno a je ve stejném stavu v jakém jste jej obdrželi.
• Zařízení PowerConnect úspěšně nabootovalo.
• Je navázáno konzolové spojení a na obrazovce terminálu VT100 je zobrazena příkazový řádek konzoly. (Stiskněte několikrát klávesu , abyste se ujistili, že se příkazový řádek zobrazuje správně.)

Počáteční konfigurace zařízení se provádí přes sériový port. Po počáteční konfiguraci lze zařízení ovládat bud' přes již připojený sériový port nebo dálkově přes rozhraní definované při počáteční konfiguraci.

Když se zavádí systém poprvé nebo je konfigurační soubor prázdný, protože zařízení není nakonfigurováno, systém vás vyzve k použití Průvodce nastavením. Průvodce nastavením poskytuje rady pro počáteční konfiguraci zařízení a co nejrychleji zprostředkuje jeho spuštění a provoz.

POZNÁMKA: Před konfigurováním zařízení od správce sítě získejte následující informace:

• Retězec SNMP Community String a adresu IP SNMP Management System (volitelné).
  • Uživatelské jméno a heslo.
• Adresu IP, která má být přiřazena rozhraní VLAN 1, jehož prostřednictvím má být zařízení spravováno (implicitně je každý externí a interní port členem VLAN 1).
• Sít'ovou masku IP pro sít'.
• Adresu IP implicitní brány (vedlejší směrovač hop) pro konfiguraci implicitní trasy.

Průvodce nastavením vás provede počáteční konfigurací přepínače a co nejrychleji zajistí jeho spuštění a provoz. Průvodce nastavením lze vynechat a nakonfigurovat přepínač ručně pomocí režimu zařízení CLI. V Uživatelské příručce pro zařízení PowerConnect 5400 Series naleznete pomoc pro konfiguraci zařízení pomocí CLI.

Průvodce nastavením konfiguruje následující pole.

• Retčzec SNMP Community String a adresa IP SNMP Management Systém (volitelné)
  • Uživatelské jméno a heslo
  • IP adresa zařízení
  • Sít'ová maska IP
  • IP adresa výchozí brány

Průvodce nastavením zobrazuje následující informace:

Zadáte-li [A], průvodce nastavením se ukončí. Nezareagujete-li do 60 sekund, průvodce nastavením se automaticky ukončí a zobrazí se příkazový řádek konzoly CLI.

Zadáte-li [N], průvodce nastavením poskytne interaktivní pomoc pro počáteční konfiguraci zařízení.

POZNÁMKA: Průvodce nastavením lze kdykoli opustit zadáním (CNTRL+Z).

POZNÁMKA: Neodpovíte-li do 60 sekund, průvodce nastavením se automaticky ukončí. Nebudou uloženy žádné provedené změny.

Průvodce - krok 1

Zobrazí se následující informace:

Zadáním (N) přejděte ke Kroku 2.

Zadáním (A) pokračujte v průvodci nastavením. Zobrazí se následující informace:

Zadejte IP adresu systému správy (A.B.C.D) nebo zástupný znak (0.0.0.0), pokud chcete spravovat z libovolné stanice správy; např. 192.168.1.10. Stiskněte klávesu Enter.

Průvodce - krok 2

Zobrazí se následující informace:

Zadejte následující:

• Uživatelské jméno, např. "admin"
• Heslo a potvrzení hesla.

POZNÁMKA: Pokud nejsou obě zadaná hesla totožná, systém vás upozorní.

Stiskněte klávesu Enter.

Průvodce - krok 3

Zobrazí se následující informace:

Zadejte IP adresu a sít'ovou masku IP, např. 192.168.1.100 jako IP adresu a 255.255.255.0 jako sít'ovou masku IP.

Stiskněte klávesu Enter.

Průvodce - krok 4

Zobrazí se následující informace:

Zadejte výchozí bránu.

Stiskněte klávesu Enter. Zobrazí se následující informace (dle parametrů popsaného příkladu):

Zobrazí se následující informace:

Zadáním (N) restartujte průvodce.

Zadáním (A) dokončete průvodce nastavením. Zobrazí se následující informace:

Zobrazi se výzva CLI. Další informace naleznete v Uživatelské přiručce pro zařizení PowerConnect 5400 Series.
