PowerConnect 5448 - Przełącznik DELL - Bezpłatna instrukcja obsługi

Typ produktu	Zarządzany przełącznik Ethernet
Marka	DELL
Model	PowerConnect 5448
Wymiary (D x S x W)	440 x 260 x 44 mm (montaż w szafie 19 cali)
Waga	Ok. 4,5 kg
Zasilanie	100-250 V AC, 50-60 Hz, standardowe gniazdo sieciowe, opcja zasilania redundantnego (RPS)
Pobór mocy	Nieokreślony, typowy dla przełącznika 48 portów
Porty	48 portów Ethernet 10/100/1000 (RJ-45) + 4 porty SFP kombinowane
Interfejs zarządzania	Port konsoli RS-232 (DB-9), interfejs wiersza poleceń (CLI), SNMP, wbudowany asystent konfiguracji
Główne funkcje	VLAN, zarządzanie jakością usług (QoS), bezpieczeństwo portów, agregacja łączy, Spanning Tree, zarządzanie zdalne
Temperatura pracy	0 do 45 °C
Wilgotność względna	10 do 90% bez kondensacji
Montaż	Montaż w szafie 19 cali (zestaw montażowy w zestawie), na płaskiej powierzchni lub na ścianie
Zawartość opakowania	Przełącznik, kabel zasilający AC, kabel krosowany RS-232, gumowe nóżki, zestaw montażowy do szafy, płyta CD z dokumentacją
Konserwacja i czyszczenie	Odłączyć urządzenie, wyczyścić zewnętrzną część miękką, suchą szmatką, nie używać płynów ani aerozoli
Bezpieczeństwo	Przed montażem odłączyć wszystkie kable, zapewnić odpowiednią wentylację, nie blokować otworów wentylacyjnych
Gwarancja	Standardowa gwarancja producenta DELL (patrz ogólne warunki)

Często zadawane pytania - PowerConnect 5448 DELL

Jak podłączyć przełącznik do terminala w celu początkowej konfiguracji?

Użyj portu konsoli DB-9 z tyłu przełącznika i podłącz go za pomocą dołączonego kabla krosowanego RS-232 do terminala VT100 lub komputera PC z emulatorem terminala (ustawienia: 9600 bodów, 8 bitów danych, 1 bit stopu, bez parzystości, brak kontroli przepływu).

Jaka jest zawartość opakowania przełącznika Dell PowerConnect 5448?

Opakowanie zawiera: przełącznik, kabel zasilający AC, kabel krosowany RS-232, gumowe nóżki, zestaw montażowy do szafy oraz płytę CD z dokumentacją.

Jak zamontować przełącznik w szafie rack?

Przymocuj dołączone uchwyty montażowe po bokach przełącznika za pomocą dołączonych śrub. Następnie włóż urządzenie do szafy 19-calowej i przykręć je odpowiednimi śrubami (nie w zestawie), zaczynając od dolnych.

Jakie są wymagane warunki otoczenia dla instalacji?

Temperatura otoczenia powinna wynosić od 0 do 45 °C, wilgotność względna od 10 do 90% bez kondensacji. Unikaj źródeł zakłóceń elektrycznych i zapewnij odpowiednią wentylację.

Jak przeprowadzić początkową konfigurację za pomocą asystenta?

Przy pierwszym uruchomieniu lub gdy konfiguracja jest pusta, na konsoli pojawi się asystent instalacji (Set-up Wizard). Postępuj zgodnie z instrukcjami, aby ustawić adres IP, maskę podsieci, domyślną bramę, nazwę użytkownika i hasło. Możesz w każdej chwili wyjść za pomocą Ctrl+Z.

Czy można użyć zasilania redundantnego?

Tak, przełącznik posiada złącze dla opcjonalnego modułu zasilania redundantnego (RPS) z tyłu. Jego użycie jest zalecane dla zwiększonej dostępności.

Jak wyczyścić przełącznik?

Przed czyszczeniem odłącz urządzenie. Użyj miękkiej, suchej szmatki do przetarcia zewnętrznej części. Nigdy nie używaj płynów, aerozoli ani środków ściernych.

Jakie są diody na panelu przednim?

Panel przedni zawiera diody stanu (zasilanie, system, łączność/aktywność na porcie) które wskazują włączenie zasilania, prawidłowe działanie oraz aktywność sieciową.

Co zrobić, jeśli przełącznik nie uruchamia się prawidłowo?

Sprawdź podłączenie kabla zasilającego i źródło zasilania. Sprawdź, czy dioda zasilania świeci. Jeśli autotest (POST) nie powiedzie się, na konsoli pojawi się komunikat błędu; zapoznaj się z instrukcją obsługi w celu rozwiązywania problemów.

Czy przełącznik można zamontować na ścianie?

Tak, montaż na ścianie jest możliwy po przymocowaniu dołączonych uchwytów montażowych po bokach, a następnie przykręceniu całości do solidnej powierzchni ściennej. Upewnij się, że zachowane są odległości wentylacyjne (5 cm po bokach, 13 cm z tyłu) i unikaj bezpośredniego światła słonecznego.

INSTRUKCJA OBSŁUGI PowerConnect 5448 DELL

Instrukcja uruchomienia

Instrukcja uruchomienia

Uwagi, pouczenia i ostrzeżenia

UWAGA: UWAGA oznacza ważną informację pozwalającą na lepsze wykorzystanie możliwości komputera.

POUCZENIE: POUCZENIE wskazuje na możliwość uszkodzenia sprzętu lub utraty danych i informuje o sposobie uniknięcia problemu.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość wystąpienia szkody materialnej oraz potencjalne niebezpieczeństwo obrażeń ciała lub śmierci.

Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia.

© 2007 Dell Inc. Wszelkie prawa zastrzeżone.

Powielanie w jakikolwiek sposób bez pisemnego zezwolenia firmy Dell Inc. jest zabronione.

Znaki towarowe użyte w tym tekście: Dell, Dell OpenManage, logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet i Latitude są znakami towarowymi Dell Inc. Microsoft, Windows, Windows Server, Windows Vista są znakami towarowymi lub zarejestrowanymi znakami towarowymi Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach.

W tym dokumencie mogą być także użyte inne znaki towarowe i nazwy handlowe w odniesieniu do podmiotów posiadających prawa do znaków i nazw lub ich produktów. Firma Dell Inc. nie rości sobie praw własności do jakichkolwiek znaków towarowych i nazw handlowych, których nie jest właścicielem.

Spis treści

1 l n s t a l a c j a

Przegład 149

Przygotowanie miejsca instalacji 149

Wymogi dotyczące miejsca 149

Rozpakowanie 150

Zawartość opakowania 150

Rozpakowywanie urządzenia. 150

2 Montaż urządzenia

Przegład 151

Instalacja stelaża urządzenia 151

Montaż na płaskiej powierzchni. 152

Instalacja na ścianie 152

Podłączanie urządzenia do zasilacza 153

3 Uruchamianie i konfigurowanie urządzenia

Podłączanie terminala do urządzenia. 155

Uruchamianie przełącznika 157

Konfiguracja wstępna 157

Instalacja

Przegład

Niniejszy dokument dostarcza podstawowych informacji o instalowaniu i rozpoczynaniu użytkowania przełączników PowerConnect 5400 series. Więcej danych zawiera Podręcznik Użytkownika Dell™ PowerConnect™ 5400 series dostępny na dysku CD z dokumentacją. Na stronach witryny www.support.dell.com można z kolei znaleźć najnowsze informacje o aktualizacjach dokumentacji i oprogramowania.

Przygotowanie miejsca instalacji

Wymogi dotyczące miejsca

Urządzenia z serii PowerConnect 5400 series można montować w standardowych stelażach o rozmiarze 19 cali (48,26 cm) albo umieścić je na stole. Przed zainstalowaniem urządzenia należy upewnić się, że wybrane miejsce instalacji spełnia następujące wymagania:

• Zasilanie — Urządzenie powinno być zainstalowane w pobliżu łatwo dostępnego gniazda zasilania 100-250 VAC, 50-60 Hz. Preferowanym rozwiązaniem jest dostępność dwóch osobnych źródeł zasilania, na przykład nadmiarowego źródła zasilania (RPS) i osobnego źródła zasilania fazowego.
• Wymagania ogólne — Należy zapewnić prawidłową instalację źródeł zasilania i upewnić się, że diody LED na panelu przednim urządzenia świeca.
• Odstęp — Musi być zachowany odpowiedni odstęp z przodu dla zapewnienia dostępu osobie obsługującej urządzenie. Należy pozostawić miejsce na prowadzenie kabli i podłączenie zasilania oraz w celu zapewnienia wentylacji.
• Okablowanie — Okablowanie musi być poprowadzonec w taki sposób, aby ominąć źródła zakłóceń elektrycznych, takie jak nadajniki radiowe, wzmacniacze nadajników, linie zasilania i jarzeniówki.
• Wymagane warunki otoczenia — Zakres temperatur otoczenia, w jakich urządzenie może pracować to od 0 do 45§C (32 do 113§F) przy maksymalnej wilgotności względnej od 10% do 90% procent (bez kondensacji).

Rozpakowanie

Zawartość opakowania

Po rozpakowaniu urządzenia należy upewnić się, że zestaw zawiera następujące elementy:

• Urządzenie / Przełącznik
• Kabel zasilający
  • Kabel krosowy RS-232
• Samoprzylepne gumowe nóżki
• Zestaw do montażu w stelażu
• Dysk CD z dokumentacją

Rozpakowywanie urządzenia

UWAGA: Przed rozpakowaniem urządzenia należy skontrolować stan opakowania i niezwłocznie zgłosić ewentualne uszkodzenia.

1 Położ pojemnik na czystej, płaskiej powierzchni i przetnij wszystkie pasy mocujące.
2 Otwórz pojemnik lub zdejmij jego wieko.
3 Ostrożnie wyjmij urządzenie z pojemnika i położ je na stabilnej i czystej powierzchni.
4 Wyjmij wszystkie materiały opakowaniowe.
5 Sprawdź, czy produkt nie jest uszkodzony. Natychmiast zgłoś jakiekolwiek uszkodzenia.

Montaż urządzenia

Przegład

Poniższe instrukcje montażu dotyczą przełączników z rodziny PowerConnect 5400 series. W urządzeniu złącza zasilania umieszczone są na panelu tylnym. Podłączenie zasilacza nadmiarowego (Redundant Power Supply, RPD) jest opcjonalne, ale zalecane. Konektor RPS jest umieszczony na tylnym panelu urządzenia.

Instalacja stelaża urządzenia

OSTRZEŻENIE: Przeczytaj informacje dotyczące bezpieczeństwa w Przewodniku po produkcie oraz informacje dotyczące bezpieczeństwa innych urządzeń łączących się lub wspomagających przełącznik.

OSTRZEŻENIE: Przed przystąpieniem do montowania urządzenia w stelażu lub w obudowie przemysłowej należy odłączyć od niego wszystkie kable.

OSTRZEŻENIE: Jeśli w stelażu montowanych będzie wiele urządzeń, należy zacząć od położonego najniżej.

1 Umieść dostarczony w zestawie wspornik montażowy po jednej stronie urządzenia, tak aby otwory montażowe w urządzeniu znajdowały się naprzeciw otworów montażowych we wsporniku. Na ilustracji przedstawiono miejsce montażu wsporników.

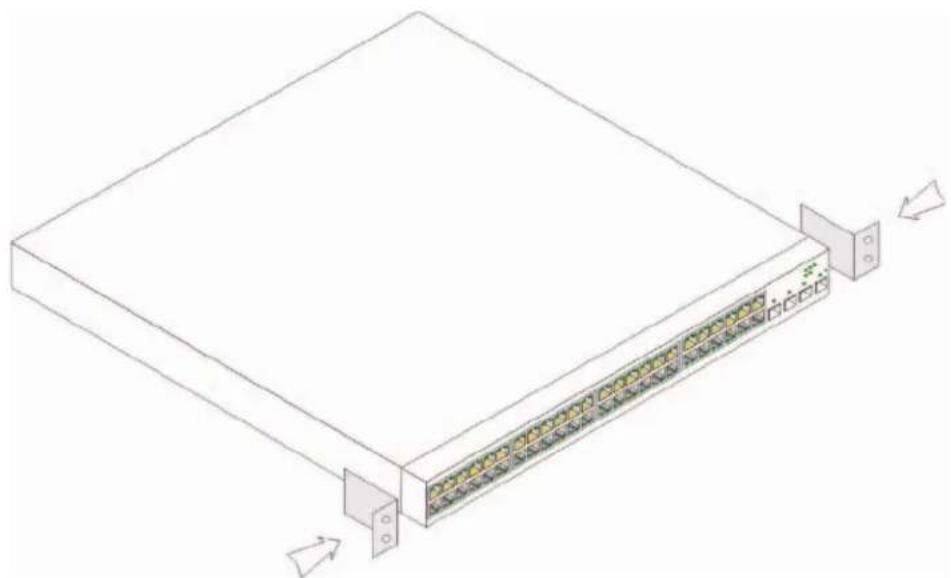

Rysunek 2-1. Instalacja wspornika do zamontowania w stelażu

2 Wkręć dostarczone w zestawie wkręty do otworów montażowych i dokręć je śrubokrętem.
3 Powtórz procedurę ze wspornikiem po drugiej stronie urządzenia.
4 Wsuń urządzenie do stelaża 19-calowego (48,26 centymetrów), upewniające się, że otwory montażowe w urządzeniu wypadają naprzeciwko otworów w stelażu.
5 Przymocuj urządzenie do stelaża za pomocą wkrętów (nie należą do zestawu). Najpierw dokręć dolną, a następnie górną parę wkrętów. Upewnij się, że otwory wentylacyjne nie są zasłonięte.

Montaż na płaskiej powierzchni

Jeśli urządzenie nie będzie montowane w stelażu, należy umieścić je na płaskiej powierzchni. Powierzchnia musi wytrzymać ciężar urządzenia i jego kabli.

1 Daczep gumowe nóżki w zaznaczonych miejscach od spodu obudowy urządzenia.
2 Ustaw urządzenie na płaskiej powierzchni, pozostawiając po 2 cale (5,08 cm) po bokach i 5 cali (12,7 cm) z tyłu.
3 Upewnij się, że zapewniona jest odpowiednia wentylacja urządzenia.

Instalacja na ścianie

Aby zamontować przełącznik na ścianie:

1 Upewnij się, że miejsce, w którym chcesz zamontować przełącznik, spełnia następujące wymagania:

• Ściana musi być wystarczająco mocna, aby utrzymać przełącznik.
• Pozostaw co najmniej 5,1 cm (2 calc) po bokach, by zapewnić odpowiednią wentylację i 12,7 cm (5 cali) z tyłu na kable zasilające.
• Miejsce instalacji nie może być wystawione na bezpośrednie światło słoneczne.
• Miejsce instalacji musi znajdować się w odległości co najmniej 70 cm (2 stopy) od otworów ogrzewania i otwory te nie powinny być skierowane w stronę przełącznika.
• Miejsce instalacji musi być wyposażone w wentylację zapobiegającą wzrostowi temperatury.
• Nie należy umieszczać przełącznika w pobliżu okablowania elektrycznego.
• Kabel zasilający musi dosięgać gniazdka.

2 Użyj załączonych wkrętów, aby przymocować wspornik montażowy do obu stron przełącznika. (patrz rysunek poniżej).

Rysunek 2-2. Instalacja wspornika do zamontowania na ścianie

Podłączanie urządzenia do zasilacza

1 Podłącz dostarczony w zestawie kabel zasilający do złącza zasilania na panelu tylnym.
2 Na razie nie podłączaj kabla zasilającego do gniazdka prądu zmiennego z uziemieniem. Podłącz urządzenie do źródła zasilania według procedury opisanej w punkcie Uruchamianie i konfigurowanie urządzenia.

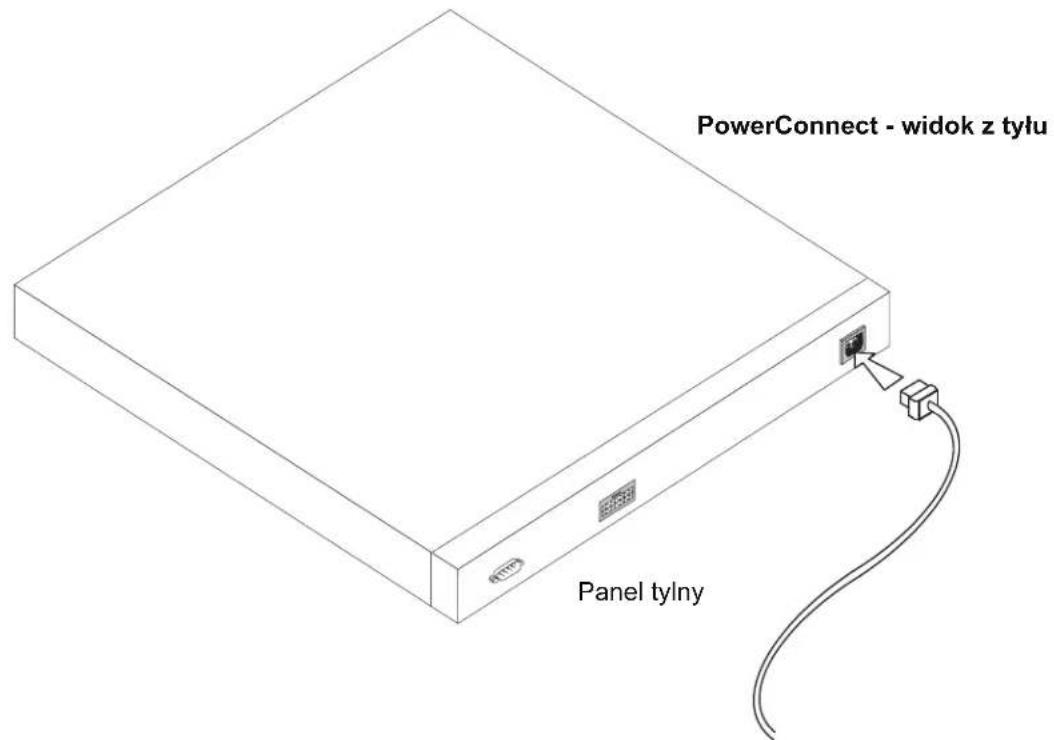

Rysunek 2-3. Podłączanie do zasilacza

3 Upewnij się, że urządzenie jest podłączone i działa poprawnie, sprawdzając diody na panelu przednim.

Uruchamianie i konfigurowanie urządzenia

Po wykonaniu połączeń zewnętrznych należy podłączyć do urządzenia terminal, aby je skonfigurować. Informacje na temat dodatkowych zaawansowanych funkcji zamieszczono w Podręczniku użytkownika Dell PowerConnect 5400 znajdującym się na dysku CD z dokumentacją.

UWAGA: Przed podjęciem dalszych czynności należy zapoznać się z uwagami do wersji (ang. release notes) tego produktu. Można je ściągnąć ze strony http://support.dell.com.

UWAGA: Zaleca się pobranie najnowszej wersji dokumentacji użytkowej z witryny pomocy technicznej firmy Dell pod adresem http://support.dell.com.

Podłączanie terminala do urządzenia

Urządzenie jest wyposażone w port konsoli, do którego można podłączyć komputer z programem emulacji terminala. Umożliwi to monitorowanie urządzenia i sterowanie nim. Port konsoli ma postać męskiego złącza DB-9, skonfigurowanego jako port DTE.

Do korzystania z portu konsoli potrzebne są następujące elementy:

• Terminal zgodny z VT100 lub komputer wyposażony w port szeregowy i program emulujący terminal VT100.
• Kabel krzyżowy RS-232 wraz ze złączem żeńskim DB-9 dla portu konsoli i odpowiednie złącze do terminalu.

Aby podłączyć terminal do portu konsoli urządzenia, należy wykonać następujące czynności:

1 Podłącz dostarczony w zestawie kabel krosowy RS-232 do terminala lub komputera z emulatorem terminala VT100.
2 Upewnij się, że emulator terminala jest skonfigurowany w następujący sposób:

a Wybrany jest odpowiedni port szeregowy (port 1 albo 2) połączony z konsolą.
b Szybkość transmisji jest ustawiona na 9600 bodów.
c Format danych jest ustawiony na 8 bitów danych, 1 bit stopujący bez parzystości.

d Kontrola przepływu jest ustawiona jako nieaktywna („none“).

e W oknie Właściwości wybrana została opcja VT100 jako tryb emulacji.

f Wybrane są klawisze terminalu dla klawiszy funkcyjnych, strzałek i Ctrl. Upewnij się, że ustawienie to jest wykonane dla klawiszy terminalu (nie klawiszy systemu Windows).

POUCZENIE: Jeśli używany jest program HyperTerminal w systemie Microsoft® Windows 2000, Windows XP lub Windows Vista™, to należy upewnić się, że zainstalowany jest najnowszy service pack. Windows 2000 Service Pack 2 zapewnia prawidłowe działanie klawiszy strzałek w emulatorze VT100 programu HyperTerminal. Informacje na temat dodatków service pack do systemu Windows 2000, Windows XP i Windows Vista można znaleźć na stronie www.microsoft.com.

3 Podłącz żeńską wtyczkę kabla krosowego RS-232 bezpośrednio do portu konsoli urządzenia głównego/autonomicznego i dokręć wkręty mocujące wtyczkę. Port konsoli PowerConnect 5400 series znajduje się na tylnym panelu.

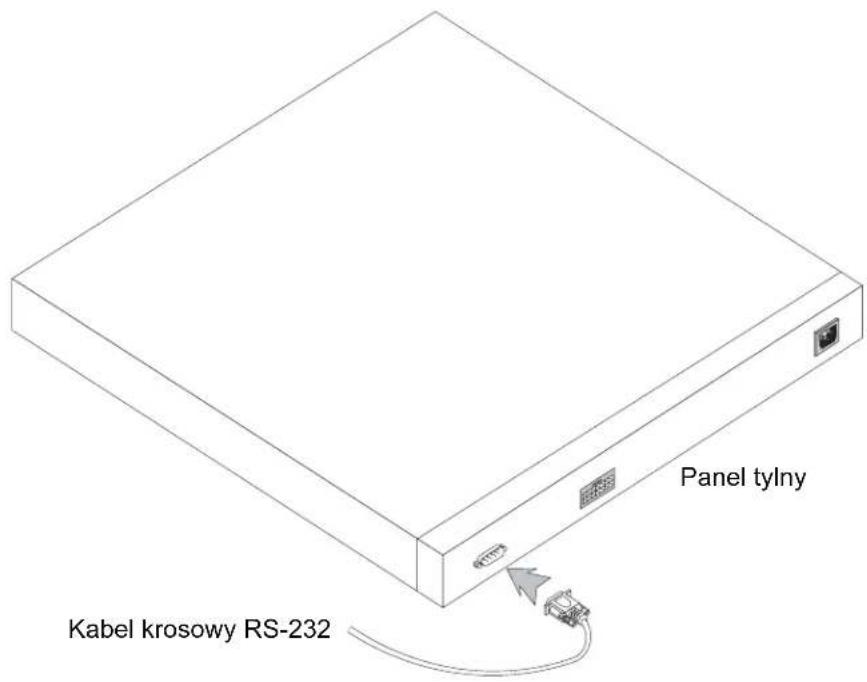

Rysunek 3-1. Podłączanie do portu konsoli PowerConnect 5400 series

Uruchamianie przełącznika

Aby uruchomić przełącznik, należy wykonać następujące czynności:

1 Upewnij się, że port konsoli urządzenia jest podłączony do terminala VT100 lub do emulatora terminala VT100 za pośrednictwem kabla krosowego RS-232.
2 Odszukaj gniazdo zasilania.
3 Dezaktywuj gniazdo zasilania.
4 Podłącz urządzenie do gniazda zasilania.
5 Aktywuj gniazdo zasilania.

Po włączeniu zasilania w sytuacji, gdy lokalny terminal jest już podłączony, przełącznik wykona początkowy test automatyczny (POST). Test POST jest wykonywany przy każdej inicjalizacji urządzenia i ma na celu sprawdzenie elementów sprzętowych oraz ustalenie, czy urządzenie jest w pełni sprawne, zanim zostanie ostatecznie uruchomione. W razie wykrycia krytycznego problemu wykonywanie programu jest wstrzymywane. Jeżeli test POST ma wynik pomyślny, to do pamięci RAM zostaje wczytany poprawny obraz wykonywalny. Na terminalu wyświetlanc są komunikaty testu POST informujące o pomyślnym lub niepomyślnym przebiegu testu.

Proces uruchamiania trwa około 90 sekund.

Konfiguracja wstępna

UWAGA: Przed podjęciem dalszych czynności należy zapoznać się z uwagami do wersji (ang. release notes) tego produktu. Uwagi do wersji można pobrać z witryny pomocy technicznej firmy Dell pod adresem http://support.dell.com.

UWAGA: W prostej konfiguracji początkowej przyjęto następujące założenia:

• Urządzenie PowerConnect nie było wcześniej konfigurowane i znajduje się w takim stanie, w jakim użytkownik je otrzymać.
• Urządzenie PowerConnect zostało pomysłnie uruchomione.
• Nawiązano połączenie z konsolą, a na ekranie terminala VT100 wyświetlane jest zgłoszenie konsoli. (Aby sprawdzić, czy zgłoszenie jest wyświetlane prawidłowo, należy kilkakrotnie nacisnąć klawisz ).

Wstępną konfigurację urządzenia definiuje się za pośrednictwem portu szeregowego. Po wstępnym skonfigurowaniu można zarządzać urządzeniem za pośrednictwem terminalu podłączonego już do portu szeregowego albo zdalnie, przez interfejs zdefiniowany w trakcie konfiguracji wstępnej.

System sugeruje użycie kreatora konfiguracji, gdy urządzenie jest uruchamiane po raz pierwszy lub gdy plik konfiguracyjny jest pusty, gdyż urządzenie nie zostało skonfigurowane. Kreator konfiguracji prowadzi użytkownika przez wstępną konfigurację urządzenia i pozwala na jego uruchomienie najszybciej, jak to możliwe.

UWAGA: Przed rozpoczęciem konfigurowania urządzenia uzyskaj następujące informacje od administratora sieci:

•SNMP Community String i adres IP systemu zarządzania SNMP (SNMP Management System – opcjonalne)
•Nazwa użytkownika i hasło
- Adres IP, który ma być przypisany do interfejsu VLAN 1, za pośrednictwem którego urządzenie ma być zarządzane (domyślnie każdy port zewnętrzny i wewnętrzny jest członkiem grupy VLAN 1)
•Maska podsieci IP
- Adres IP domyślnej bramki (następnego rutera dostępowego) dla konfiguracji domyślnego rutowania

Kreator konfiguracji prowadzi użytkownika przez wstępną konfigurację urządzenia i pozwala na jego uruchomienie najszybciej, jak to możliwe. Można pominąć kreatora konfiguracji i skonfigurować przełącznik ręcznie za pomocą trybu CLI urządzenia. Informacje pomocne przy konfigurowaniu urządzenia za pomocą CLI znajdują się w Podręczniku użytkownika PowerConnect 5400 Series.

Kreator konfiguracji konfiguruje następujące pola.

• SNMP Community String i adres IP systemu zarządzania SNMP (SNMP Management System – opcjonalne).
• Nazwa użytkownika i hasło.
• Adres IP urządzenia
• Maska podsieci IP
• Adres IP domyślnej bramki

Kreator konfiguracji wyświetla następujące informacje:

Kreator konfiguracji zakończy działanie, jeśli naciśniesz [T]. Jeżeli nie odpowiesz w ciągu 60 sekund, kreator konfiguracji automatycznie zakończy działanie i pojawi się ponaglenie konsoli CLI.

Jeżeli naciśniesz [N], kreator konfiguracji interaktywnie przeprowadzi Cię przez wstępną konfigurację urządzenia.

UWAGA: W każdej chwili możesz zakończyć działanie kreatora konfiguracji, naciskając [Ctrl+Z].

UWAGA: Jeżeli nie odpowiesz na żadne ponaglenie w ciągu 60 sekund, kreator konfiguracji automatycznie zakończy działanie. Wprowadzone zmiany nie zostaną zapisane.

Krok 1 kreatora

Wyświetlane są następujące informacje:

Naciśnij [N], aby przejść do kroku 2.

Naciśnij [T], aby kontynuować pracę z kreatorem konfiguracji. Wyświetlane są następujące informacje:

Wprowadź adres IP systemu administrowania (A.B.C.D) lub znak maskujący (0.0.0.0), aby umożliwiać zarządzanie z dowolnej stacji zarządzającej, na przykład 192.168.1.10. Naciśnij Enter.

Krok 2 kreatora

Wyświetlane są następujące informacje:

Wprowadź następujące informacje:

• Nazwa użytkownika, na przykład: „admin”
• Hasło i powtórzenie hasła.

UWAGA: System powiadomi Cię, jeżeli pierwsze i drugie wprowadzone hało nie będą identyczne.

Naciśnij Enter.

Krok 3 kreatora

Wyświetlane są następujące informacje:

Wprowadź adres IP i maskę podsieci IP, na przykład 192.168.1.100 jako adres IP i 255.255.255.0 jako maskę podsieci IP.

Naciśnij Enter.

Krok 4 kreatora

Wyświetlane są następujące informacje:

Wprowadź domyślną bramkę.

Naciśnij Enter. Wyświetlana jest następująca informacja (zgodnie z opisanymi powyżej przykładowymi parametrami):

Wyświetlane są następujące informacje:

Naciśnij [N], aby uruchomić kreator ponownie.

Naciśnij [T], aby zakończyć pracę kreatora konfiguracji. Wyświetlane są następujące informacje:

Wyświetlane jest ponaglenie trybu CL1. Aby uzyskać dalsze informacje, przeczytaj Podręcznik użytkownika PowerConnect 5400 Series.
