Retrouvez gratuitement la notice de l'appareil Brocade 6520 DELL au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Commutateur de réseau |
| Modèle | DELL Brocade 6520 |
| Ports | 24 ports 16 Gbps Fibre Channel |
| Capacité de commutation | 256 Gbps |
| Protocole supporté | Fibre Channel |
| Dimensions | 1U (hauteur) x 43.8 cm (largeur) x 45.7 cm (profondeur) |
| Poids | Environ 6.8 kg |
| Alimentation | Alimentation redondante, 100-240V AC |
| Température de fonctionnement | 0 à 40 °C |
| Humidité de fonctionnement | 10% à 90% sans condensation |
| Maintenance | Support pour mises à jour logicielles et diagnostics intégrés |
| Sécurité | Fonctionnalités de sécurité avancées, y compris l'authentification et le contrôle d'accès |
| Garantie | Garantie limitée de 1 an |
FOIRE AUX QUESTIONS - Brocade 6520 DELL
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice Brocade 6520 - DELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Brocade 6520 de la marque DELL.
MODE D'EMPLOI Brocade 6520 DELL

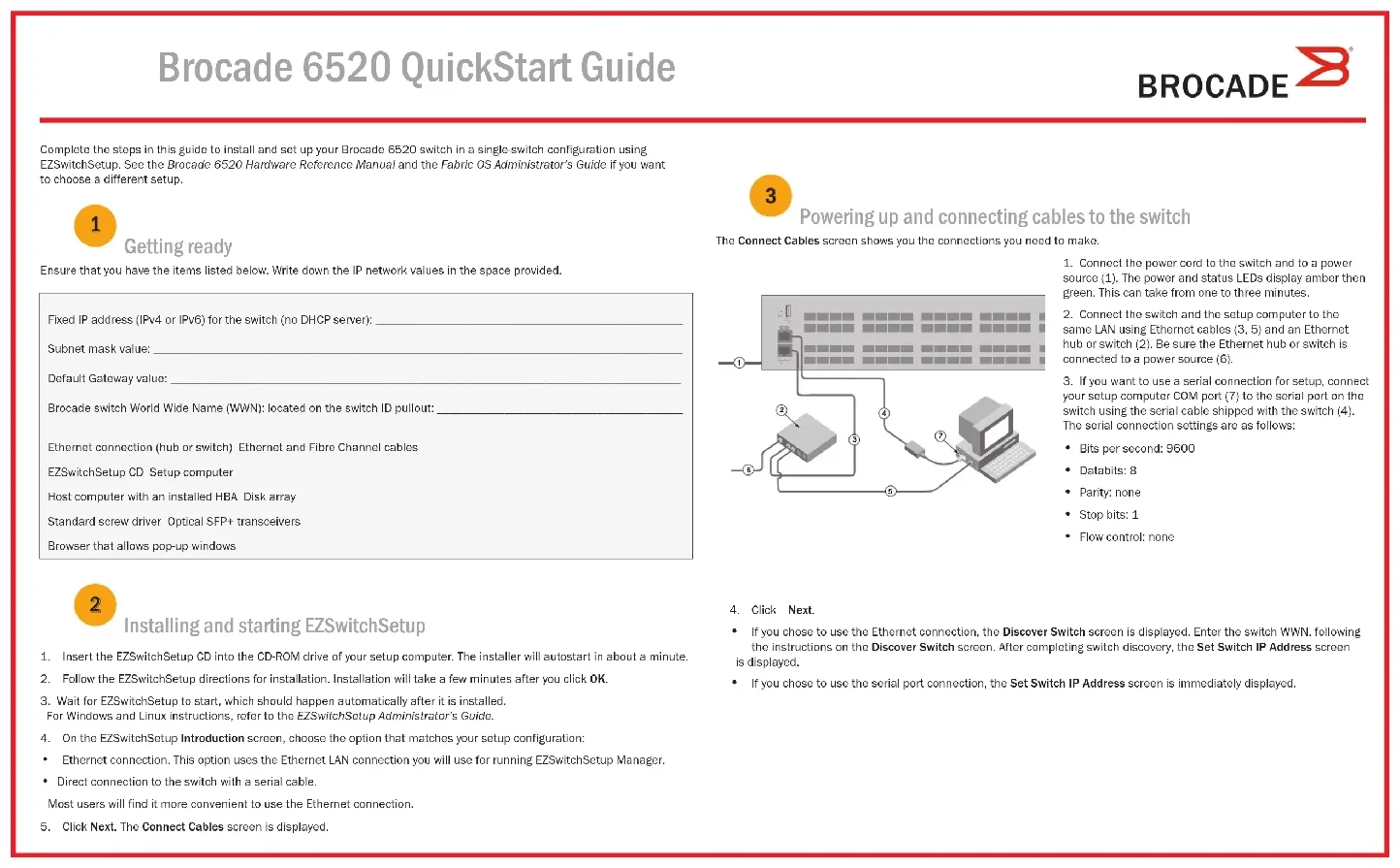

Brocade、Brocade Assurance、B-wing 標誌、BigIron、DCX、Fabric OS、FastIron、MLX、NetIron、SAN Health、ServerIron、TurboIron、VCS 及 VDX 為 Brocade Communications Systems, Inc. 在美國及 /或其他國家或地區之註冊商標；AnyIO、Brocade One、CloudPlex、Effortless Networking、ICX、 NET Health、OpenScript 以及 The Effortless Network 為 Brocade Communications Systems, Inc. 在美國及/或其他國家或地區之商標。本文中的其他品牌、 產品或服務名稱屬於其擁有者之商標或服務商標。 管理員指南Guide de démarrage rapide Brocade 6520 Préparation Adresse IP fixe (IPv4 ou IPv6) du commutateur (pas de serveur DHCP) : __________________________________________ Valeur de masque de sous-réseau : ________________________________________________________________________ Valeur de passerelle par défaut : ___________________________________________________________________________ Nom universel (WWN) du commutateur Brocade : situé sur la languette d'identification du commutateur : ______________ Connexion Ethernet (concentrateur ou commutateur) Câbles Ethernet et Fibre Channel CD EZSwitchSetup Configuration de l'ordinateur Ordinateur hôte avec HBA installé Matrice de disques Tournevis standard Émetteurs - récepteurs SFP+ optiques Navigateur qui permet l'affichage de fenêtres pop-up
Mise sous tension du commutateur et connexion des câbles au commutateur
Installation et démarrage d'EZSwitchSetup
1. Insérez le CD EZSwitchSetup dans le lecteur CD-ROM de votre ordinateur de configuration. Le programme d'installation
démarrera automatiquement dans environ une minute.
2. Suivez les instructions d'installation d'EZSwitchSetup. L'installation prendra quelques minutes après que vous aurez
3. Attendez que EZSwitchSetup démarre, ce qui devrait se produire automatiquement une fois le programme installé.
Pour obtenir les instructions Windows et Linux, consultez le Guide de l'administrateur d'EZSwitchSetup.
4. Sur l'écran de Présentation d'EZSwitchSetup, sélectionnez l'option qui correspond à votre configuration :
- Connexion Ethernet. Cette option utilise la connexion LAN Ethernet que vous utiliserez pour exécuter EZSwitchSetup Manager.
- Connexion directe au commutateur avec un câble série. La plupart des utilisateurs préféreront se servir de la connexion Ethernet.
5. Cliquez sur Suivant. L'écran Connecter les câbles s'affiche.
L'écran Connecter les câbles vous indique les connexions à établir. Effectuez les étapes qui figurent dans ce guide pour installer et configurer votre commutateur Brocade 6520 en configuration à un seul commutateur à l'aide d'EZSwitchSetup. Voir le Manuel de référence du matériel Brocade 6520 et le Guide de l'administrateur du système d'exploitation de la matrice si vous souhaitez choisir une autre configuration. Assurez-vous que vous disposez des éléments répertoriés dans la liste ci-dessous. Notez les valeurs de réseau IP dans l'espace prévu à cet effet.
1. Branchez le cordon d'alimentation au commutateur et
à la source d'alimentation (1). Les voyants d'alimentation et d'état deviennent orange puis vert. Cela peut prendre une à trois minutes.
2. Branchez le commutateur et l'ordinateur de
configuration au même réseau local à l'aide des câbles Ethernet (3, 5) et d'un commutateur ou concentrateur Ethernet (2). Assurez-vous que le commutateur ou le concentrateur Ethernet est branché à une source d'alimentation électrique (6).
3. Si vous souhaitez utiliser une connexion série pour la
configuration, connectez le port COM de votre ordinateur de configuration (7) au port série du commutateur en utilisant le câble série livré avec le commutateur (4). Les paramètres de connexion série sont les suivants :
- Bits par seconde : 9600
- Contrôle du flux : aucun
4. Cliquez sur Suivant.
- Si vous choisissez d'utiliser la connexion Ethernet, l'écran Découvrir le commutateur s'affiche. Saisissez le WWN du commutateur selon les instructions à l'écran Découvrir le commutateur. Une fois la découverte du commutateur terminée, l'écran Définir l'adresse IP du commutateur s'affiche.
- Si vous choisissez d'utiliser la connexion port série, l'écran Définir l'adresse IP du commutateur s'affiche immédiatement.
3Définition de l'adresse IP du commutateur
1. Installez les émetteurs-récepteurs SFP+ dans les ports Fibre Channel du commutateur pour y faire correspondre les
ports affichés à l'écran. Définition du mot de passe du commutateur
Configuration des zones et sélection de périphériques
Connexion de périphériques
© 2012 Brocade Communications Systems, Inc. Tous droits réservés. 53-1002706-01 *53-1002706-01*
1. Saisissez les informations requises à l'écran Définir l'adresse IP du commutateur.
2. Si vous êtes invité à installer Active X ou une version de l'environnement Java Runtime, faites-le. Redémarrez l'ordinateur de configuration, si nécessaire.
3. Cliquez sur Suivant.
L'écran Confirmer l'adresse IP s'affiche.
4. Cliquez sur Suivant pour confirmer les adresses.
L'écran Poursuivre la configuration s'affiche.
5. Cliquez sur Continuer avec EZManager.
1. Cliquez sur Suivant à l'écran d' EZManager Bienvenue à la configuration du commutateur.
L'écran Définir les paramètres s'affiche.
2. Créez un nouveau mot de passe pour le compte d'administrateur à l'écran Définir les paramètres.
3. Saisissez un nouveau nom pour le commutateur (étape facultative).
4. Réglez la date et l'heure selon votre fuseau horaire (étape facultative).
5. Cliquez sur Suivant.
1. Sélectionnez Fuseau typique à l'écran Sélectionner un fuseau et cliquez sur Suivant.
Il s'agit de la configuration de zone par défaut.
2. Saisissez le nombre et les types de périphériques que vous connectez au commutateur à l'écran Sélection de
périphériques. EZSwitchSetup utilise ces valeurs pour configurer automatiquement les ports sur votre commutateur. L'écran Connecter des périphériques affiche une représentation graphique du commutateur avec les connexions de périphérique selon les informations que vous avez entrées lors de la configuration des zones et la sélection de périphériques. L'écran affichera toutes les connexions physiques comme manquantes tant que vous n'aurez pas connecté les périphériques spécifiés. a. Les émetteurs-récepteurs SFP+ 16 Gb/s présentent une longue languette de préhension et aucune anse de verrouillage. Retirez toutes les fiches de protection des émetteurs-récepteurs SFP+ que vous allez utiliser et insérez chaque émetteur-récepteur SFP+ selon les instructions (à l'endroit dans la rangée de ports supérieure et à l'envers dans la rangée inférieure de ports). Utilisez la languette de préhension des émetteurs-récepteurs SFP+ 16 Gb/s pour pousser l'émetteur-récepteur dans son port. Si vous utilisez des émetteurs-récepteurs SFP+ à 16 Gb/s, vous voudrez peut-être connecter le câble au SFP+ d'abord et ensuite les insérer dans le port en bloc. Si vous utilisez des émetteurs-récepteurs SFP+ 8 ou 10 Gb/s, fermez le loquet de verrouillage. b. Répétez cette procédure pour les autres ports. a. Retirez les capuchons de protection en plastique des extrémités de câble Fibre Channel (le cas échéant) et disposez le connecteur de façon à l'orienter correctement. b. Insérez le connecteur de câble dans l'émetteur-récepteur SFP+ jusqu'à ce qu'il soit bien installé et que le mécanisme de verrouillage s'enclenche. c. L'écran Configurer des ports et connecter des périphériques affiche les connexions manquantes, valides et non valides lorsque vous câblez le commutateur. Notez que jusqu'à 15 secondes peuvent s'écouler avant l'affichage de la connexion en tant que connexion valide. Vérifiez que les voyants des connexions sont tous verts, puis cliquez sur Suivant.
