产品类型	16 Gbps 光纤通道交换机
品牌	戴尔 (博科)
型号	博科 6520
端口数量	48 个光纤通道端口 (SFP+)
端口速率	每个端口最高 16 Gbps
电源	双交流电源 (冗余, 100-240 V AC)
功耗	约 250 W (典型)
散热	冗余风扇, 前后气流
尺寸 (宽 x 深 x 高)	429 x 467 x 44 mm (1U 机架)
重量	约 10 kg
操作系统	Fabric OS (博科)
管理	EZSwitchSetup, Web 界面 (EZManager), CLI, SNMP
主要功能	分区, 中继, QoS, 虚拟 Fabric, 诊断
SFP+ 类型	16 Gbps (兼容 8/10 Gbps)
接口	48 个 SFP+, 1 个 RJ45 串口, 1 个 10/100/1000 以太网口
维护与清洁	使用干燥压缩空气除尘；禁止使用液体
安全	端口锁定, ACL, SNMP 访问控制
备件与可维修性	电源, 风扇, SFP+ 模块支持热插拔
保修	戴尔有限保修 (见说明)

常见问题 - Brocade 6520 DELL

如何配置博科 6520 交换机的 IP 地址？

使用随附光盘上的 EZSwitchSetup 或通过串口 (9600 波特) 连接。按照向导步骤设置固定 IP 地址 (不使用 DHCP)。

哪些类型的 SFP+ 与博科 6520 兼容？

推荐使用 16 Gbps SFP+ 收发器。8 Gbps 和 10 Gbps SFP+ 也兼容，但性能会降低。

如何将交换机连接到现有网络？

将交换机的 MGMT 端口用以太网线连接到本地网络交换机。确保 IP 地址在同一个子网内。

我可以通过串口连接配置交换机吗？

可以，使用 RJ45 转 DB9 (或 USB) 串口线，参数设置：9600 bps，8 位数据，无校验，1 位停止位，无流控。

如何在此交换机上创建分区 (zoning)？

在 EZSwitchSetup 中，选择“典型区域”进行简单分区，或在 EZManager 中选择“自定义区域”。也可以通过 CLI 使用 zonecreate 和 cfgadd 命令进行配置。

如果电源指示灯保持橙色怎么办？

橙色指示灯可能表示启动阶段。等待 1 到 3 分钟。如果仍然显示，请检查电源和电缆；查阅手册了解状态代码。

如何恢复出厂设置？

通过串口控制台登录，在管理员模式下执行 factorydefault 命令。注意：这将清除所有配置。

此交换机支持中继吗？

是的，博科 6520 支持光纤通道中继 (ISL 中继) 以聚合交换机之间的带宽。在端口配置中启用。

使用 EZSwitchSetup 需要哪些前提条件？

一台带有支持弹出窗口的浏览器、CD 光驱的计算机，以及 Java 运行时或 ActiveX (如果需要)。交换机必须通电并连接到同一网络。

如何更换故障风扇？

风扇支持热插拔。拉出把手取下故障风扇，用力推入新风扇。确保指示灯重新变为绿色。

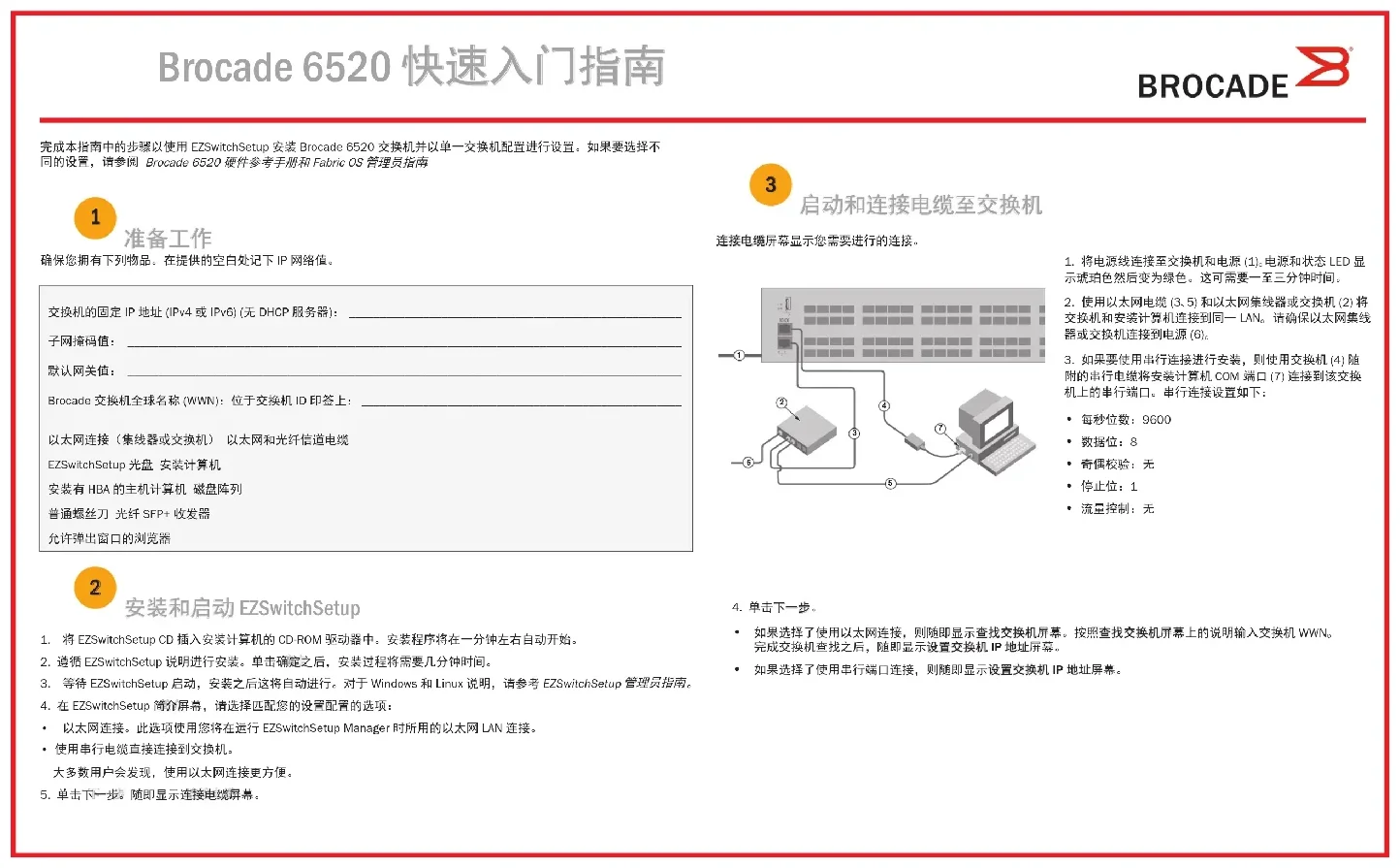

用户手册 Brocade 6520 DELL

完成本指南中的步骤以使用 EZSwitchSetup 安装 Brocade 6520 交换机并以单一交换机配置进行设置。如果要选择不同的设置，请参阅 Brocade 6520 硬件参考手册和 Fabric OS 管理员指南

准备工作

确保您拥有下列物品，在提供的空白处记下 IP 网络值。

交换机的固定 IP 地址 (IPv4 或 IPv6) (无 DHCP 服务章):

子网掩码值：

默认网关值：

Brocade 交换机全球名称 (WWN)：位于交换机 ID 印签上：

以太网连接（集线器或交换机） 以太网和光纤信道电缆

EZSwitchSetup 光盘 安装计算机

安装有HBA的主机计算机 磁盘阵列

普通螺丝刀 光纤 SFP+ 收发器

允许弹出窗口的浏览器

安装和启动 EZSwitchSetup

1. 将 EZSwitchSetup CD 插入安装计算机的 CD-ROM 驱动器中。安装程序将在一分钟左右自动开始，
2. 遵循 EZSwitchSetup 说明进行安装。单击确定之后，安装过程将需要几分钟时间。
3. 等待 EZSwitchSetup 启动，安装之后这将自动进行。对于 Windows 和 Linux 说明，请参考 EZSwitchSetup 管理员指南。
4. 在 EZSwitchSetup 简介屏幕，请选择匹配您的设置配置的选项：
   以太网连接。此选项使用您将在运行 EZSwitchSetup Manager 时所用的以太网 LAN 连接。
5. 使用串行电缆直接连接到交换机。
   大多数用户会发现，使用以太网连接更方便。
6. 单击下一步。随即显示连接电缆屏幕。

启动和连接电缆至交换机

连接电缆屏幕显示您需要进行的连接。

1. 将电源线连接至交换机和电源 (1). 电源和状态 LED 显示琥珀色然后变为绿色。这可需要一至三分钟时间。
2. 使用以太网电缆(3、5)和以太网集线器或交换机(2)将交换机和安装计算机连接到同一LAN，请确保以太网集线器或交换机连接到电源(6).
3. 如果要使用串行连接进行安装，则使用交换机(4)随附的串行电缆将安装计算机 COM 端口(7)连接到该交换机上的串行端口，串行连接设置如下：

每秒位数：9600
- 数据位：8
- 奇偶校验：无
- 停止位：1
- 流量控制：无

1. 单击下一步，

如果选择了使用以太网连接，则随即显示查找交换机屏幕。按照查找交换机屏幕上的说明输入交换机 WWN。完成交换机查找之后，随即显示设置交换机 IP 地址屏幕。
- 如果选择了使用串行端口连接，则随即显示设置交换机IP地址屏幕。

BROCADE B

4

设置交换机 IP 地址

1. 在设置交换机 IP 地址屏幕上输入所需的信息。

2. 如果提示安装 Active X 或 Java Runtime 环境的版本，则请予以安装。如果需要，请重新引导安装计算机。

3. 单击下一步。

随即显示确认IP地址屏幕。

1. 单击下一步确认该地址。

随即显示继续配置屏幕。

1. 单击继续 EZManager.

5

设置交换机密码

1. 在 EZManager 欢迎使用交换机配置屏幕，单击下一步。随即显示设置参数屏幕。

2. 在设置参数屏幕，创建新管理员帐户密码。

3. 输入交换机的新名称（可选步骤）。

4. 调整您所在时区的日期和时间（可选步骤）。

5. 单击下一步。

6

配置区域并执行设备选择

1. 在选择分区屏幕上选择典型分区，然后单击下一步。“典型分区”是默认的区域配置。

2. 在设备选择屏幕上输入您将要连接至交换机的设备数和类型。EZSwitchSetup 使用这些值在您的交换机上自动配

7

连接设备

连接设备屏幕根据在您配置区域和执行设备选择时输入的信息，以图形方式显示交换机与设备的连接，在您连接所指定的设备之前，此屏幕将所有物理连接显示为 missing（丢失）。

1. 在交换机的光纤信道端口中安装 SFP+ 收发器以匹配屏幕上所示的端口。

a. 该 16 Gbps SFP+ 收发器具有一个长的拔拉卡舌但没有闩锁线环，从要使用的 SFP+ 收发器上卸下任何护套，将每个 SFP+ 收发器按需定位并插入（在顶排端口中右侧朝上，在底排端口中底侧朝上）。使用 16 Gbps SFP+ 收发器上的拔拉卡舌将收发器推入端口中。

如果您使用 16 Gbps SFP+ 收发器，则可能先要将电缆连接到 SFP+，然后将它们作为一个单元插入端口中。

如果您使用的是8或10GbpsSFP+收发器，则请合上闩锁线环。

b. 对其他端口重复此步骤。

1. 对主机和存储设备进行物理连接，使配置端口和连接设备屏幕所示的物理连接匹配。

a. 从光纤信道电缆终端卸下任何塑料护帽（如果有），然后定位电缆连接器以便正确对齐。

b. 将电缆连接器插入 SFP+ 收发器直到稳固就位并且闪烁机件发出咔嗒声。

c. 在您为交换机布线过程中，配置端口和连接设备，屏幕显示丢失、有效，和无效连接。请注意，可能需要15秒钟时间连接才会显示为有效连接。请确认所有连接均显示为绿色。然后单击下一步。

1. 完成屏幕将显示此消息：“Congratulations - you've successfully completed the setup!”（祝贺-您已成功完成安装！）如果您使用了串行连接进行设置，则可以移除串行电缆。

EZManager 还有可用的附加配置选项例如自定义分区。请参阅 EZSwitchSetup 管理员指南了解有关自定义分区的更多信息，以及其他交换机配置及管理选项。

© 2012 Brocade Communications Systems, Inc. 保留所有权利。

53-1002706-01

100000000000000000000000000000000000000

Brocade, Brocade Assurance, B-wing 符号、Bigiron, DCX, Fabric OS, Fastiron, MLX, Netiron, SAN Health, ServerIron, Turboliron, VCS, 和 VDX 是 Brocade Communications Systems, Inc. 在美国和/或其他国家或地区的注册商标，并且 AnyO。Brocade One、CloudFlex、Effortless Networking、ICX、NET Health Systems、OpenScript、和 Effortless Network 是 Brocade Communications Systems, Inc. 在美国和/或其他国家或地区的商标。所提及的其他品牌、产品，或服务名称则可能是其各自所有者的商标。

Brocade 6520 快速啟動指南

BROCADE B

完成本指南中的步骤，於單一交換機組態中使用 EZSwitchSetup 安装及設定您的 Brocade 6520 交換機。如果您想選擇不同設定，請參閱 Brocade 6520 硬體參考手冊屬 abric OS 管理員指南。

準備開始

請填定源已備妥下列項目。請在所提供的空白處寫下IP網路值。

交换機的固定IP位址(IPv4或IPv6)(無DHCP伺服器)：

子网路迎章后：

预股配售值

Brocade 交换機的 World Wide Name (WWN): 位於交換機 ID 標置上

乙太路通報(集線器或交換機) 乙太路與光庫通訊鏡報

EZSwitchSetup 光碟 安装電腦

已安装 HBA 的主機電路 磁磁陣列

標準繊絲起子 光蔵 SFP+ 收發器

允許弹出視窗的灌溉器

安裝並啟動 EZSwitchSetup

1. 将 EZSwitchSetup 光碟放入您的安装電腦中的光碟機內，安裝程式將在的一分鐘內自動啟動。
2. 精通信 EZSwitchSetup 指示进行安装。在规定一下 OK (指定) 之后，安装过程约需继续分量的时间。
3. 等待 EZSwitchSetup 開始執行，它會在完成安裝後自動執行。
   有險 Windows 及 Linux 的說明，請參閱 EZSwitchSetup 管理員指南。
4. 在 EZSwitchSetup 需面中，请选择符合规定的设定组的选项
5. 乙太網路連線 - 此邁填為您將用來執行 EZSwitchSetup 管理員的乙太區域網路連線。
6. 使用序列線線直接連接交換機。
   大多數使用者會發現使用乙太網路連線更為便利。
7. 按一下 Next (下一步)。隨即顯示 Connect Cables (連接鏡線) 書面。

打開電源並將纜線連接至交換機

Connect Cables (连接线缆) 需而查显示须必须连接的连接。

1. 將電源線連接至交換機及電源(1)。電源與狀態LED會顯示淡色，然後顯示綠色。這需要一到三分鐘的時間。

2. 使用乙太網路線 (3、5) 以及乙太網路集線器或交換機 (2)，將交換機與安裝電路連接至相同的區域網路。請確定乙太網路集線器或交換機已連接電源 (6)。

3. 如果您要使用序列連線進行安裝，請使用與交換機 (4) 内附的序列連續，將您的安裝電路 COM 連接埠 (7) 连接至交換機上的序列埠。序列連續的設定如下：

- 每秒博验位元：9600

• 資料位元：B
• 同位檢查：無
• 停止位元：1

• 流程控制：無

• 按一下 Next (下一步)

• 如果您選擇使用乙太網路連線，將會顯示 Discover Switch (發線交換機) 番面。輸入交換機的 WWN，然後邊着 Discover Switch (發現交換) 番面的指示。完成發現交換機的步驟之後，將會顯示 Set Switch IP Address (設定交換機 IP 位址) 壓面。

• 如果能選擇使用序列連接埠連接，會立即顯示 Set Switch IP Address (設定交換機 IP 位址) 書面。

BROCADE B

4

設定交換機 IP 位址

1. 在 Set Switch IP Address (設定交換機 IP 位址) 表面中插入必要的資訊。
2. 當面中會提示您安裝 Active X 或某個版本的 Java 執行時期環境，請遵循提示進行安裝。如有需要，請重新啟動安裝電腦。
3. 按一下 Next (下一步)
   随即显示Confirm IP Address (确认 IP 位址) 書面。
4. 按一下 Next (下一步) 以谁招位址。
   隨即顯示 Continue Configuration (鐘銘設定) 重圖。
5. 按一下 Continue with EZManager (繼續使用 EZManager):

5

繼續使用 EZManager

1. 在 EZManager 上的 Welcome to Switch Configuration (歡迎至交換機設定) 的畫面上按一下 Next (下一步)。隨即顯示 Set Parameters (設定參數) 重圖。
2. 在 Set Parameters (設定參數) 中建立新的管理員账户密碼。
3. 输入新的交换操作名符(选择性步骤)。
4. 調整您的時區的日期與時間 (選擇性步驟)
5. 按一下 Next (下一步)

6

設定區域並執行裝置選取

1. 在 Select Zoning (選取區域) 而面中選取 Typical Zoning (典型區域) 並按一下 Next (下一步)

預設區域設定為典型區域

1. 在您要连接之交换机的 Device Selection (装置选项) 曾面上输入装置类型。 EZSwitchSetup 曾使用这些值自动粗放交换机的连接埠。

7

連接裝置

Connect Devices (連接裝置) 此面會依據經在設定區域並執行裝置選擇時所載入的資訊，以图形化的方式顯示交換機與裝置的源線。此本面將會顯示所有寶體源線都是中斷的，直到就選擇所指定的裝置為止。

1. 將 SFP+ 收發器安裝於交換機上的光纖通道連接埠以符合壁幕上所顯示的連接埠。

a. 16 Gbps SFP+ 收发器上有一個長直柄，沒有時錯線線模桿。移除需要使用的 SFP+ 收发器上的所有保護蓋，並依照需要調整 SFP+ 收发器的位置並將其插入（連接上排的連接時必須右側面上，連接下排的連接時必須額倒過來）。利用 16 Gbps SFP+ 收发器上的拉柄以便將收發器插入連接掉。

如果需要使用 16 Gbps SFP+ 收發器，可能會想要先將繼續連接至 SFP+。再將它插入連接埠形成一個單元。

如果您要使用8或10Gbps SFP+收发器，請關閉閉鎖線線標

b. 在其他连接焊上重複執行此動作

1. 賀體運搬的主機與儲存裝置，實體運搬必須符合 Configure Ports and Connect Devices (設定運搬及運搬裝置) 表面所示的運搬方式。

a. 將光通道增级端的塑膜保護盖（如果有的话）取下，然後调整基板接頭的位置以便其方向正确。

b. 將場線接要插入 SFP- 收發機直到雜真固定，而且門鎖機構發出時原警

c. 實您連接或拔除交換機的編線時，Configure Ports and Connect Devices (設定連接端及連接裝置) 設面會顯示中斷、有效及無效的連線。請注意插入編線之後最長約高 15 秒才會將該連線顯示為有效的連線。請檢查連線是否為顯示為綠色，然後按一下 Next (下一步)。

1. Finish (完成) 観面將顯示此訊息：Congratulations - you've successfully completed the setup! (表言 - 您已成功完成設定！)，如果您使用序列連絡進行設定，則可移除序列指線。

請參閱 EZSwitchSetup 管理算指南瞭解更多有關自訂置或與其他交換機組體和管理選項的資訊。
