| 产品类型 | 光纤通道交换机 |
| 品牌 | 戴尔（Brocade 6505 型号） |
| 型号 | Brocade 6505 |
| 尺寸（宽 x 深 x 高） | 429 x 426 x 44.5 毫米 |
| 重量 | 约 7.5 千克 |
| 电源 | AC 100-240 V，50-60 Hz，2-4 A |
| 端口数量 | 24 个光纤通道端口 |
| 数据传输速率 | 每端口 16 Gbit/s |
| 支持的收发器类型 | SFP+ 16 Gbit/s 和 8 Gbit/s |
| 配置 | 通过 EZSwitchSetup（图形界面）或串行连接 |
| IP 地址 | 手动配置（IPv4/IPv6），无 DHCP |
| 管理 | EZManager，Web 界面 |
| 分区 | 可配置的典型分区 |
| 维护 | 使用干软布清洁。请勿使用液体。 |
| 安全 | 插入接地的电源插座。确保通风良好。 |
| 可修复性 | 备件必须由合格的技术人员安装。 |
常见问题 - Brocade 6505 DELL
用户关于以下问题的提问 Brocade 6505 DELL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 开关 免费PDF格式！查找您的手册 Brocade 6505 - DELL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Brocade 6505 品牌 DELL.
用户手册 Brocade 6505 DELL

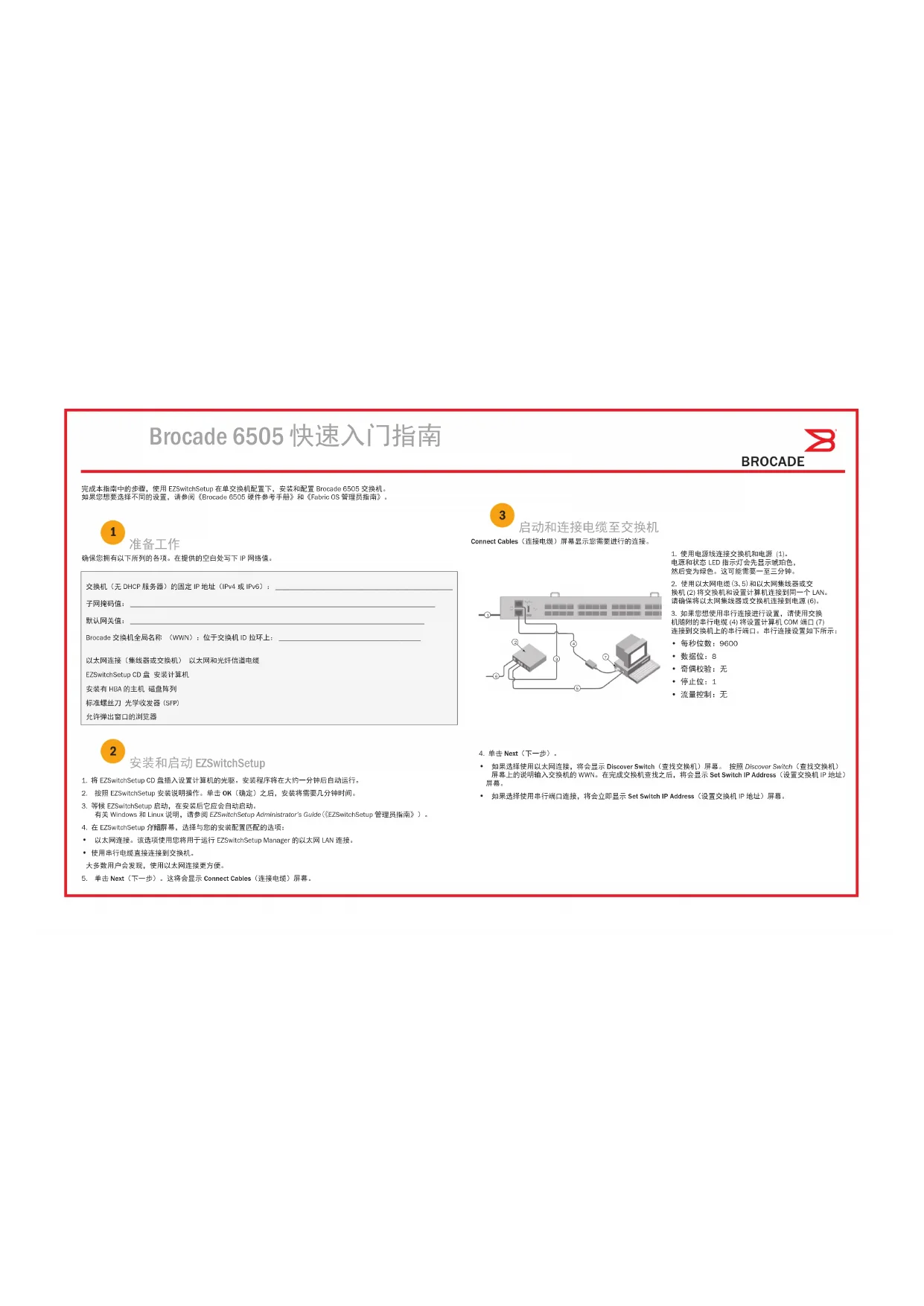

完成本指南中的步骤，使用 EZSwitchSetup 在单交换机配置下，安装和配置 Brocade 6505 交换机。如果您想要选择不同的设置，请参阅《Brocade 6505 硬件参考手册》和《Fabric OS 管理员指南》。
准备工作
确保您拥有以下所列的各项。在提供的空白处写下IP网络值：
交换机（无 DHCP 服务器）的固定 IP 地址（IPv4 或 IPv6）：
子网接码值：
默认网关值：
Brocade 交换机全局名称（WWN）：位于交换机 ID 拉环上：
以太网连接（集线器或交换机） 以太网和光纤信道电缆
EZSwitchSetup CD 盘 安装计算机
安装有HBA的主机磁盘阵列
标准螺丝刀 光学收发器 (SFP)
允许弹出窗口的浏览器
安装和启动 EZSwitchSetup
- 将 EZSwitchSetup CD 盘插入设置计算机的光驱，安装程序将在大约一分钟后自动运行。
- 按照 EZSwitchSetup 安装说明操作，单击 OK（确定）之后，安装将需要几分钟时间。
- 等候 EZSwitchSetup 启动，在安装后它应会自动启动。
有关 Windows 和 Linux 说明，请参阅 EZSwitchSetup Administrator's Guide(《EZSwitchSetup 管理员指南》)。 - 在 EZSwitchSetup 介绍屏幕，选择与您的安装配置匹配的选项：
- 以太网连接。该选项使用您将用于运行 EZSwitchSetup Manager 的以太网 LAN 连接。
- 使用串行电缆直接连接到交换机。
大多数用户会发现，使用以太网连接更方便。 - 单击 Next（下一步）。这将会显示 Connect Cables（连接电缆）屏幕。
启动和连接电缆至交换机
Connect Cables（连接电缆）屏幕显示您需要进行的连接。
- 使用电源线连接交换机和电源 (1)。
电源和状态LED指示灯会先显示玻珀色。
然后变为绿色，这可能需要一至三分钟。
- 使用以太网电缆(3、5)和以太网集线器或交
换机(2)将交换机和设置计算机连接到同一个LAN。
请确保以太网集线缆或交换机连接到电源(6)。
- 如果您想使用串行连接进行设置，请使用交换
机随附的串行电缆(4)将设置计算机COM端口(7)
连接到文装机上的中行路口，中行连接设置外下所示：
·每秒位数：9600
· 数据位：8
·奇偶校验：无
- 停止位：1
- 流量控制：无
-
单击 Next（下一步）。
-
如果选择使用以太网连接，将会显示 Discover Switch（查找交换机）屏幕。按照 Discover Switch（查找交换机）屏幕上的说明输入交换机的 WWN。在完成交换机查找之后，将会显示 Set Switch IP Address（设置交换机 IP 地址）屏幕。
- 如果选择使用串行端口连接，将会立即显示 Set Switch IP Address（设置交换机 IP 地址）屏幕。
B
BROCADE
4
设置交换机 IP 地址
- 在 Set Switch IP Address（设置交换机 IP 地址）屏幕中输入需要的信息。
- 如果提示安装 Active X 或某个 Java runtime environment（运行时环境）版本，请按提示操作。如果需要，重新启动安装计算机。
- 单击 Next（下一步）。
显示 Confirm IP Address（确认 IP 地址）屏幕。 - 单击 Next（下一步）确认地址。
显示 Continue Configuration（继续配置）屏幕。
- 单击 Continue with EZManager（继续 EZManager）。
5
设置交换机密码
- 在 EZManager Welcome to Switch Configuration（欢迎使用交换机配置）屏幕中单击 Next（下一步）。显示 Set Parameters（设置参数）屏幕。
- 在 Set Parameters（设置参数）屏幕中创建一个新的管理员帐户密码。
- 为交换机输入新名称（可选步骤）。
- 调整时区的日期和时间（可选步骤）。
- 单击 Next（下一步）。
6
配置区域和执行设备选择
- 在 Select Zoning（选择分区）屏幕上选择 Typical Zoning（典型分区），然后单击 Next（下一步）。典型分区是默认区域配置。
- 在 Device Selection（设备选择）屏幕上输入您连接到交换机的设备的数量和类型。EZSwitchSetup 将使用这些值在交换机上自动配置端口。
7
连接设备
Connect Devices（连接设备）屏幕根据您在配置分区和执行设备选择时输入的信息，显示交换机的图示以及设备连接。该屏幕会将所有的物理连接显示为缺失，直至您连接了所指定的设备。
- 在交换机的光纤信道端口中安装 SFP+ 收发室，以匹配屏幕上显示的端口。
a. 16 Gbps SFP+收发器具有较长的拉环，没有闭锁线箱。移除要使用的SFP+收发器上的任何保护罩，按照要求找到位置并插入每个SFP+收发器（顶部一排端口应右侧朝上，底部一排端口应上下侧置）。使用16 Gbps SFP+收发器上的拉环帮助将收发器推入到端口中。
如果您使用 16 Gbps SFP+ 收发器，可能要先将电缆连接到 SFP+ 收发器，然后再将它们作为一个整体插入到端口中。如果您使用 8 Gbps SFP+ 收发器，请闭合闭锁线箱。
b. 对其它端口重复这些步骤。
- 实现到主机和存储设备的物理连接，匹配 Configure Ports and Connect Devices（配置端口和连接设备）屏幕上所示的物理连接。
a. 从光纤信道末端卸下塑料保护帽（如果有），然后对准电缆连接器，以使它方向正确。
b. 将电缆连接器插入 SFP+，直到具牢固就位，闭锁机制卡扣到位。
c. 在为交换机布线时, Configure Ports and Connect Devices (配置端口和连接设备) 屏幕会显示连接缺失、有效和无效。请注意: 连接可能需要最长 15 秒时间才能显示为有效连接。确认连接全部都为绿色, 然后单击 Next (下一步)。
- Finish（完成）屏幕显示此信息：“Congratulations, you've successfully completed the setup！”（恭喜 - 您已成功完成设置！）。如果您使用的是串行连接来设置，您可以卸下串行电缆。
EZManager 还提供其它配置选项，例如自定义分区、有关自定义分区、其它交换机配置和管理选项的更多信息，请参阅《EZSwitchSetup 管理员指南》。
© 2011 Brocade Communications Systems, Inc. 保留所有权利。
53-1002536-01
10000
Brocade、B 食形标志、Biglun、DCX、Fabric OS、Fastiron、Netrun、S&N Health、Servertron 和 Turbofun 是 注册商标，AnyO。 Brocade Assurance、Brocade NET Health、Brocade One、CloudFlex、MLX、VCS、VOX 和 When the Mission Is Critical, the Network Is Brocade 是 Brocade Communications Systems, Inc. 在美国和/或其它国家/地区的商标。文中提及的其它品牌、产品或服务名称是，或可能是各自所有者的商标或服务标志。
