KVR 22221 - Aspirateur Koenic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur balai sans fil 2-en-1
Marque	Koenic
Modèle	KVR 22221
Tension nominale	22,2 V
Puissance d'aspiration maximale	150 W
Classe de protection	III
Temps de charge de la batterie	4 heures
Autonomie (basse vitesse)	24 minutes
Autonomie (haute vitesse)	17 minutes
Capacité du bac à poussière	0,5 L
Type de batterie	Lithium-ion intégrée (non remplaçable)
Adaptateur secteur	Modèle RKGSDČ2800600, entrée 100-240 V~, sortie 28 V / 0,6 A
Accessoires inclus	Buse de sol, buse à fente, buse à tissus, base de chargement, adaptateur
Filtres	Filtre à poussière et filtre à tissu (lavables)
Brosse motorisée	Brosse à roulettes motorisée intégrée à la buse de sol
Utilisation	Domestique uniquement

FOIRE AUX QUESTIONS - KVR 22221 Koenic

Comment charger l'aspirateur KVR 22221 ?

Placez l'aspirateur balais sur la base de chargement (fig. 7). Branchez l'adaptateur secteur sur une prise murale. Le voyant DEL bleu clignote pendant la charge et reste allumé en continu lorsque la batterie est entièrement chargée. Le temps de charge est d'environ 4 heures.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 24 minutes à basse vitesse et 17 minutes à haute vitesse (tolérance ±10 %). L'autonomie peut varier selon l'usage et l'état de la batterie.

Comment nettoyer les filtres de l'aspirateur ?

Retirez le bac à poussière puis les filtres à poussière et à tissu. Tapotez-les ou brossez-les. Si très sales, rincez-les à l'eau et séchez-les complètement avant de les remettre en place. Ne jamais utiliser de solvants ou d'objets pointus.

Pourquoi mon aspirateur perd-il de la puissance d'aspiration ?

Cela peut être dû à des filtres encrassés ou à un bac à poussière plein (dépassant la marque MAX). Nettoyez ou remplacez les filtres, et videz le bac à poussière après chaque utilisation.

Cet aspirateur est-il adapté aux sols durs (parquet, carrelage) ?

Oui, la buse de sol est conçue pour les sols durs et les tapis. Cependant, vérifiez régulièrement l'état de la buse : une usure excessive peut rayer les sols délicats comme le parquet ou le linoléum. Utilisez la position verticale lors des pauses pour éviter d'endommager le sol.

Comment vider le bac à poussière ?

Retirez l'aspirateur à main, appuyez sur le bouton de déverrouillage du bac à poussière et sortez-le. Videz le contenu. Si nécessaire, lavez le bac à l'eau et séchez-le avant de le remettre en place avec les filtres.

La brosse à roulettes ne tourne pas, que faire ?

Vérifiez que la brosse n'est pas bloquée par des fils ou des cheveux. Appuyez sur le bouton d'éjection de la brosse pour la retirer, coupez les éléments enroulés avec des ciseaux, et retirez-les. Réassemblez.

Puis-je utiliser l'aspirateur à main seul ?

Oui. Appuyez sur le bouton de déverrouillage pour détacher l'aspirateur à main de l'aspirateur balais. Utilisez-le avec ou sans les buses (à fente, à tissus) selon les besoins.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée. Branchez l'appareil sur la base de chargement. Si toujours pas de réaction, vérifiez les contacts de charge (nettoyez-les si nécessaire). Si le problème persiste, contactez le fabricant.

Comment entretenir la buse de sol ?

Nettoyez régulièrement la buse de sol en retirant la brosse à roulettes. Coupez les fils ou cheveux enroulés autour des roulettes. Inspectez périodiquement la partie inférieure de la buse pour détecter une usure excessive (bords aiguisés) qui pourrait endommager les sols.

MODE D'EMPLOI KVR 22221 Koenic

Corriente de salida : 0,6 A

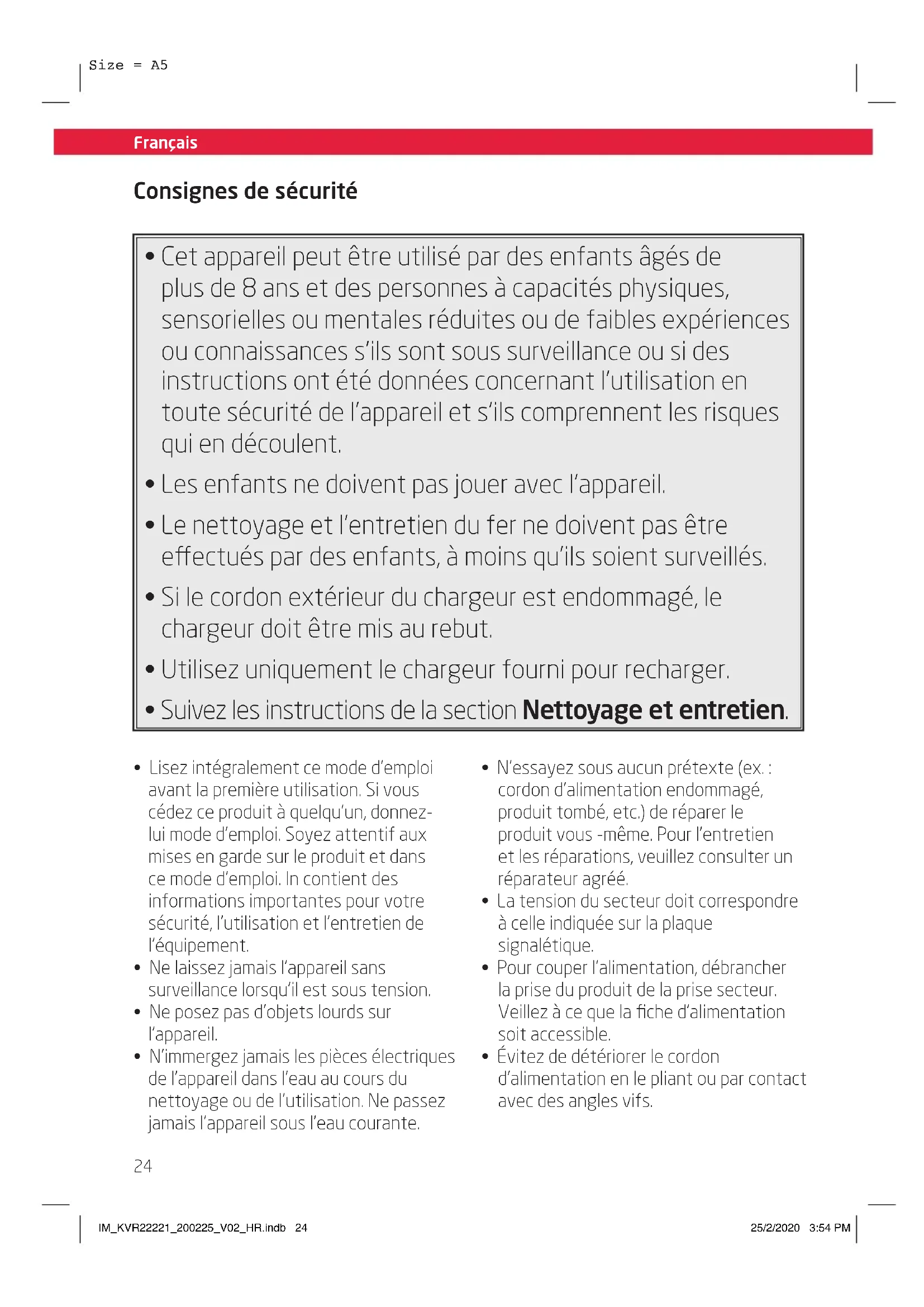

Consignes de sécurité

• Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et des personnes à capacités physiques, sensorielles ou mentales réduites ou de faibles expériences ou connaissances s'ils sont sous surveillance ou si des instructions ont été données concernant l'utilisation en toute sécurité de l'appareil et s'ils comprennent les risques qui en découlent.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien du fer ne doivent pas être effectués par des enfants, à moins qu'ils soient surveillés.
• Si le cordon extérieur du chargeur est endommagé, le chargeur doit être mis au rebut.
• Utilisez uniquement le chargeur fourni pour recharger.
• Suivez les instructions de la section Nettoyage et entretien.
• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• Ne posez pas d'objets lourds sur l'appareil.
• N'immergez jamais les pièces électriques de l'appareil dans l'eau au cours du nettoyage ou de l'utilisation. Ne passez jamais l'appareil sous l'eau courante.
• N'essayez sous aucun prétexte (ex. : cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• Pour couper l'alimentation, débrancher la prise du produit de la prise secteur. Veillez à ce que la fiche d'alimentation soit accessible.
• Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.

Consignes de sécurité

• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.
• Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.
• Ne laissez pas l'appareil en marche sans supervision
• Veillez à ce que le bloc moteur et le cordon d'alimentation ne deviennent pas mouillés
• N'utilisez que les accessoires fournis avec l'appareil ou recommandés par le fournisseur !
• Cet appareil ne convient qu'à un usage privé.
• Eteignez toujours l'appareil avant de le débrancher de l'alimentation principale.
• Laissez l'appareil refroidir suffisamment avant de le ranger.
• Ne recouvrez pas l'appareil en cours d'utilisation. Risque d'incendie !
• N'aspirez pas de liquides dans l'appareil. N'aspirez pas de cigarettes allumées, de cendres chaudes, d'allumettes, etc. Risque d'incendie !
• N'aspirez pas de substances inflammables ou explosives ni de gaz. L'appareil ne doit pas être utilisé dans des pièces où se trouvent des gaz ou des liquides explosifs.
• Soyez particulièrement prudent en nettoyant les escaliers.
• En cours d'utilisation, maintenez l'appareil éloigné de vêtements et de parties du corps (doigts, cheveux, visage).
• N'essayez pas de nettoyer des personnes ou des animaux avec cet appareil.
• N'utilisez que l'adaptateur de rechargement fourni pour recharger l'appareil.
• Ne jamais exposer des batteries rechargeables à des chaleurs excessives (ex. plein soleil, incendie), et ne jamais les jeter dans un feu. Les batteries rechargeables pourraient exploser.
• La batterie rechargeable fait partie de l'appareil et ne peut pas être remplacée.
• Ne jamais court-circuiter les contacts de la batterie rechargeable. Ne pas jeter la batterie rechargeable ou l'appareil dans un feu. Danger de feu ou d'explosion !
• Ne jamais recharger la batterie rechargeable de l'appareil sans supervision.

Félicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Utilisation recommandée

Le produit n'est conçu que pour faire circuler l'air dans une pièce. N'utilisez l'appareil qu'en respectant ces consignes. Toute autre utilisation peut endommager le produit ou causer des blessures. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

Déballage et vérification du produit

Avant de l'utiliser pour la première fois Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local. Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur. Après avoir déballé, veuillez consulter la section Nettoyage et entretien.

Les batteries intégrées doivent être chargées pendant au moins 4 heures avant la première utilisation. Consultez le chapitre Charger les batteries.

Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations.

Jetez les piles en respectant l'environnement. Ne jetez pas les piles dans les ordures ménagères. Rapportezles dans un centre de collecte local ou contactez le revendeur où vous avez acheté ce produit.

Contenu

1 x Aspirateur à balais 1 x Aspirateur à main 1 x Buse de sol 1 x Buse à fente 1 x Buse à tissus 1 x Base de chargement 1 x Adaptateur 1 x Mode d'emploi 1 x Carte de garantie

Contrôle et composants

A Manche : Bouton Rapide/Marche/Arrêt B Aspirateur balais : Bouton Rapide/Marche/Arrêt c Voyant d'alimentation D Bouton d'ouverture € Filtre à tissu f Filtre à poussière G Bac à poussière H Buse de sol 1 Voyant d'alimentation sur buse de sol J Partie avant du support de sol K Bouton d'éjection de la brosse Partie arrière du support de sol M Base de chargement N Buse à fentes o Buse à tissus P Bouton d'éjection pour l'aspirateur balais Q Bouton d'éjection pour le manche pliable R Adaptateur

Support de sol

Fig. 1 Attachez les deux parties du support de sol et installez-lesur la base de chargement.

Fig. 2 Branchez une extrémité de l'adaptateur dans le port DC IN de la base.

Fig. 3 Branchez l'adaptateur à une prise murale.

Aspirateur balais

Fig. 4 Déployezle manche et verrouillez-le en place. Pour replier le manche, appuyez sur le bouton de déverrouillage pour libérer le manche.

Fig. 5 Branchez l'aspirateur balais dans la buse de sol et verrouillez l'ensemble. Pour libérer la buse de sol, appuyez sur le bouton de déverrouillage et retirez l'aspirateur balaisde la buse.

Fig. 6 Insérez l'aspirateur à main dans l'aspirateur balais et verrouillez l'ensemble.

Remarque : Vérifiez que les contacts de l'aspirateur à main et ceux balais sont propres. Nettoyez les contacts si nécessaire.

Charger les batteries

Fig. 7 Installez l'aspirateur balais dans la base de recharge.

Remarque :

• Vérifiez que les contacts de l'aspirateur balais et ceux de la base sont propres. Nettoyez les contacts le cas échéant.
• L'appareil s'éteint automatiquement lorsqu'il est installé sur la base, au cas où il serait resté allumé par erreur.
• Il est normal que la base et l'aspirateur chauffent pendant la charge. Cela ne pose pas de danger particulier.
• Vous pouvez charger l'aspirateur à tout moment lorsque vous ne vous en servez pas.

Fig. 8 Le voyant DEL clignote en bleu pour indiquer que la batterie est en charge. Le voyant reste allumé en bleu lorsque la batterie est entièrement chargée.

Voyant DEL

Couleur de la DEL	État
Rouge clignotant	L'appareil est allumé et la batterie est faible
Bleue clignotant	En charge
Bleue allumée en continu	Charge terminée.Entièrement chargée

Avec l'aspirateur balais

Fig. 9 Installez l'aspirateur balaissur la base de recharge. Appuyez une fois sur le bouton marche/arrêt pour allumer. Le voyant de fonctionnement sur la buse de sol s'illumine pour indiquer que les roulettes de la brosse sont en mouvement.

Puissance d'aspiration

BoutonMarche/Arrêt	Fonction/Alimentation
1 x Allume/Haute puissance
2 x Basse puissance
3 x Arrêté

Fig. 10 Pendant les courtes pauses, vous pouvez laisser l'aspirateur balais à la verticale n'importe où dans la pièce. Pour faire cela, faites penchez l'aspirateur légèrement vers la buse jusqu'à ce qu'il se verrouille.

Mise en garde!

Éteignez l'aspirateur avant de le verrouiller en position verticale, car si la brosse continue de tourner lorsque l'appareil est immobile, cela risque d'endommager le sol.

Fig. 11 Après avoir passé l'aspirateur, appuyez sur Marche/Arrêt pour éteindre l'aspirateur et reposez-le sur la base de recharge.

Avec l'aspirateur à main

Fig. 12 Appuyez sur le bouton de déverrouillage pour libérer l'aspirateur à main et retirez-le de l'aspirateur balais. Fig. 13 Appuyez sur Marche/Arrêt pour allumer ou éteindre l'aspirateur à main. Fig. 14 Pour charger, réinstallez l'aspirateur à main dans l'aspirateur balais et verrouillez l'ensemble.

Buse à tissuset fentes

Fig. 15 Pour aspirer sur les meubles tapissés, les matelas, les coussins, les rideaux, etc. insérez la buse à tisuus dans la bouche d'aspiration de l'aspirateur à main. Pour aspirer dans les plis, les crevasses et les coins, insérez la buse à fentes dans la bouche d'aspiration de l'aspirateur à main.

Avertissement

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
• Ne jamais plonger dans l'eau, les parties électriques de l'appareil pendant le nettoyage ou le fonctionnement. Ne jamais placer l'appareil sous l'eau courant.

Vider le bac à poussière et les filtres

Remarque : le bac à poussière doit être vidé après chaque utilisation.

Fig. 16 Retirez l'aspirateur à main de l'aspirateur balais. Appuyez sur le bouton de déverrouillage pour libérer le bac à poussière et retirez-le de l'unitéd'aspiration. Fig. 17 Retirez le filtre à poussièreet à tissu du bac à poussière et nettoyez-les en les tapotant ou à l'aide d'une brosse. Si le filtre est très sale, vous pouvez le rincer sous l'eau. Veillez à le sécher complètement avant de l'assembler à nouveau. Fig. 18 Vider le bac à poussière. Si très sale, le bac à poussière peut être lavé sous l'eau du robinet. Essuyez et séchez le bac à l'aide d'un chiffon sec.

Assembler le bac à poussière et les filtres

Fig. 19 ① Insérez le filtre à poussière et ② le filtre à tissu dans le bac à poussière. 3 Placez le bac à poussière dans l'unitéd'aspiration et verrouillez-le.

Nettoyer la buse de sol

Fig. 20 Labuse de sol doit être lavée régulièrement. Pour faire cela, libérez-la de l'aspirateur balais. Appuyez sur le bouton de déverrouillage pour libérer la brosse à roulettes.

Fig. 21 Retirez la brosse à roulettes de la buse. Coupez les fils ou les cheveux enroulés autour des roulettes à l'aide d'une paire de ciseaux et retirez-les.

Remarque : Si les roulettes sont bloquées par des cheveux ou des fils, utilisez un tournevis à tête plate pour les déloger avec précautions.

Réassemblez chaque composant retiré.

Répétez simplement les étapes de démontage à l'inverse.

Remarque :

• Les buses de sol s'usent au fil du temps, plus ou moins vite selon le type de sols sur lesquels vous les utilisez (par ex. des sols à la surface granuleuse). Souvenez-vous d'inspecter la partie inférieure de la buse de sol à intervalles réguliers.
• L'usure peut « aiguiser » les bords du dessous des buses, et ces bords sont alors susceptibles d'endommager les sols, comme les parquets ou le linoléum. Imtron ne peut être tenu responsable des dommages entraînés par l'utilisation d'une buse usée.

Aspirateur rechargeable

Tension nominale : 22,2 V

Puissance d'aspiration : Max. 150 W

Classe de protection : III

Temps de charge de la batterie : 4 heures

Temps de fonctionnement (±10 %) : 24 minutes à basse vitesse/ 17 minutes à haute vitesse

Adaptateur d'alimentation

Fabricant : Changzhou Taiyu Electric Co., Ltd.

Modèle : RKGSDČ2800600

Tension d'entrée : 100 - 240 V\~

Fréquence d'entrée (courant alternatif) : 50/60 Hz

Tension de sortie : 28,0 V

Courant de sortie : 0,6 A

Puissance en sortie : 16,8 W

Rendement moyen en mode actif : 85,6 %

Rendement à faible charge (10%): 72,5 %

Consommation électrique sans charge : 0,08 W

Classe de protection : ll

Dépannage

En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent pas être résolus tels indiqués dans Solutions, veuillez contacter votre fabricant.

Problème	Causes possibles	Solution
L'appareil ne fonctionne pas	Alimentation coupéeBatterie vide	Vérifiez l'alimentationRecharger les batteries
L'appareil n'aspire pas la poussière saletés ou perd de la puissance d'aspiration	Les filtres sont encrassésLe bac à poussière est plein, la saleté a dépassé la marque MAX	Nettoyez et remplacez les filtresVidez le bac à poussière
La brosse à roulettes ne fonctionne pas	La brosse est entravée par des fils et des cheveux	Coupez et retirez les fils et les cheveux de la brosse
La buse de sol se déplace difficilement ou se coince	Les roulettes sont bloquées par des fils ou des cheveux	Retirez-les avec précaution à l'aide d'un tournevis à tête plate
