KVR 22221 - Staubsauger Koenic - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser 2-in-1-Staubsauger
Marke	Koenic
Modell	KVR 22221
Nennspannung	22,2 V
Maximale Saugleistung	150 W
Schutzklasse	III
Batterieladezeit	4 Stunden
Betriebsdauer (niedrige Geschwindigkeit)	24 Minuten
Betriebsdauer (hohe Geschwindigkeit)	17 Minuten
Fassungsvermögen des Staubbehälters	0,5 L
Batterietyp	Integrierter Lithium-Ionen (nicht austauschbar)
Netzteil	Modell RKGSDČ2800600, Eingang 100-240 V~, Ausgang 28 V / 0,6 A
Mitgeliefertes Zubehör	Bodendüse, Fugendüse, Polsterdüse, Ladestation, Netzteil
Filter	Staubfilter und Stofffilter (waschbar)
Motorisierte Bürste	In die Bodendüse integrierte motorisierte Rollbürste
Verwendung	Nur für den Haushalt

Häufig gestellte Fragen - KVR 22221 Koenic

Wie lade ich den Staubsauger KVR 22221?

Stellen Sie den Stabstaubsauger auf die Ladestation (Abb. 7). Schließen Sie das Netzteil an eine Steckdose an. Die blaue LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist. Die Ladezeit beträgt etwa 4 Stunden.

Wie lange ist die Akkulaufzeit?

Die Betriebsdauer beträgt etwa 24 Minuten bei niedriger Geschwindigkeit und 17 Minuten bei hoher Geschwindigkeit (Toleranz ±10 %). Die Betriebsdauer kann je nach Nutzung und Akkuzustand variieren.

Wie reinige ich die Filter des Staubsaugers?

Entfernen Sie den Staubbehälter und dann die Staub- und Stofffilter. Klopfen Sie sie aus oder bürsten Sie sie ab. Bei starker Verschmutzung mit Wasser abspülen und vollständig trocknen lassen, bevor Sie sie wieder einsetzen. Verwenden Sie niemals Lösungsmittel oder scharfe Gegenstände.

Warum verliert mein Staubsauger an Saugleistung?

Dies kann an verschmutzten Filtern oder einem vollen Staubbehälter (über der MAX-Markierung) liegen. Reinigen oder ersetzen Sie die Filter und leeren Sie den Staubbehälter nach jedem Gebrauch.

Ist dieser Staubsauger für Hartböden (Parkett, Fliesen) geeignet?

Ja, die Bodendüse ist für Hartböden und Teppiche geeignet. Überprüfen Sie jedoch regelmäßig den Zustand der Düse: Übermäßiger Verschleiß kann empfindliche Böden wie Parkett oder Linoleum zerkratzen. Verwenden Sie in Pausen die senkrechte Position, um Schäden am Boden zu vermeiden.

Wie leere ich den Staubbehälter?

Nehmen Sie den Handstaubsauger ab, drücken Sie die Entriegelungstaste des Staubbehälters und ziehen Sie ihn heraus. Leeren Sie den Inhalt. Waschen Sie den Behälter bei Bedarf mit Wasser und trocknen Sie ihn, bevor Sie ihn mit den Filtern wieder einsetzen.

Die Rollbürste dreht sich nicht, was tun?

Überprüfen Sie, ob die Bürste durch Fäden oder Haare blockiert ist. Drücken Sie die Auswurftaste der Bürste, um sie zu entfernen, schneiden Sie die umwickelten Teile mit einer Schere ab und entfernen Sie sie. Setzen Sie sie wieder ein.

Kann ich den Handstaubsauger allein verwenden?

Ja. Drücken Sie die Entriegelungstaste, um den Handstaubsauger vom Stabstaubsauger zu trennen. Verwenden Sie ihn je nach Bedarf mit oder ohne Düsen (Fugendüse, Polsterdüse).

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku geladen ist. Schließen Sie das Gerät an die Ladestation an. Wenn immer noch keine Reaktion erfolgt, überprüfen Sie die Ladekontakte (bei Bedarf reinigen). Wenn das Problem weiterhin besteht, wenden Sie sich an den Hersteller.

Wie pflege ich die Bodendüse?

Reinigen Sie die Bodendüse regelmäßig, indem Sie die Rollbürste entfernen. Schneiden Sie Fäden oder Haare ab, die sich um die Rollen gewickelt haben. Überprüfen Sie die Unterseite der Düse regelmäßig auf übermäßigem Verschleiß (scharfe Kanten), der Böden beschädigen könnte.

BEDIENUNGSANLEITUNG KVR 22221 Koenic

EG Gebrauchszwe sind

图 12-10-04

图 10.1-15

因

田

问：2014年1月1日

M. ebrudes are

图 1604-2-2015

图 1.2-10

图 4.1.1 变动

图：6.42(1)587,500

Cancer 3-4	—
Angi-10-16	—
spinal 17-21	—
Ibrane-4-4	—
Eryapin-31-87	—
Vagia-10-97	—
Salmo-45-51	—
Stomach-5-93	—
Hebei-51-65	—
Singutus-66-72	—
Svends-73-76	—
Tongbo-11-86	—

M. (1984) 2000-10-16

2017年3月1日

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind beaufsichtigt.
• Wenn das externe Kabel des Ladegerätes beschädigt ist, muss dieses entsorgt werden.
• Verwenden Sie zum Aufladen nur das mitgelieferte Ladegerät.

• Beachten Sie das Kapitel Reinigung und Pflege.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Stellen Sie keine Gegenstände auf das Produkt.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

- Reparieren Sie das Produkt auf keinen Fall selbst (z. B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

- Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.

- Vermeiden Sie Beschädigungen des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

Deutsch

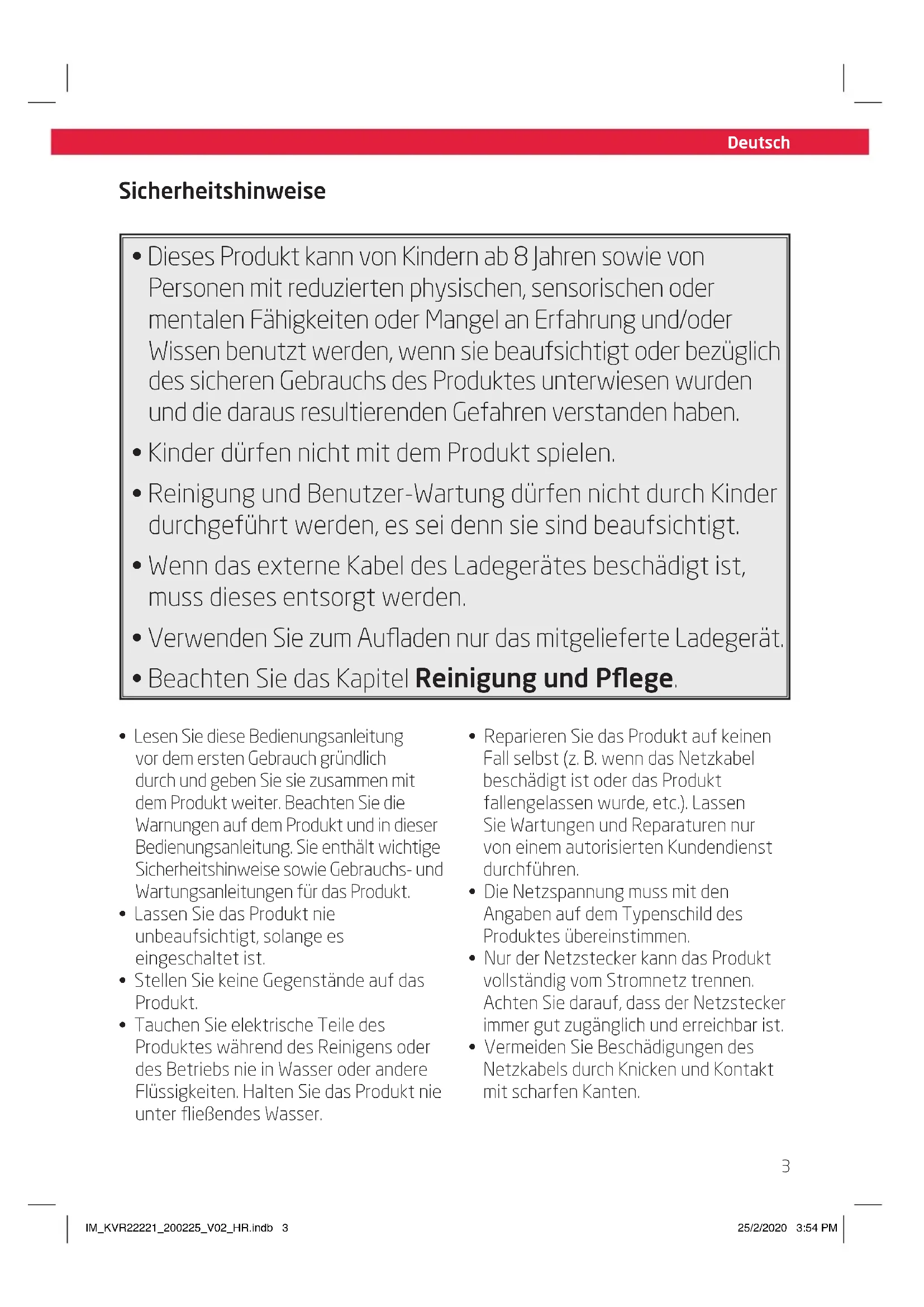

Sicherheitshinweise

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.
• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Kabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ...

• wenn das Produkt nicht benutzt wird,

• wenn Funktionsstörungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und

• bevor Sie das Produkt reinigen.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.
• Lassen Sie das Produkt nicht unbeaufsichtigt arbeiten.
• Achten Sie darauf, dass die Motoreinheit und das Kabel nicht nass werden.
• Kein Zubehör benutzen, welches nicht mit diesem Gerät mitgeliefert wurde oder vom Hersteller empfohlen wird!
• Dieses Produkt eignet sich nur für den Gebrauch im Haushalt.
• Das Produkt hinreichend abkühlen lassen, bevor es verstaut wird.
• Das Produkt während des Betriebs nicht zudecken. Brandgefahr!

• Keine rauchenden Zigaretten, heiße Asche, Streichhölzer o. ä. aufsaugen. Brandgefahr!

• Keine leicht entflammbaren oder explosive Stoffe und Gase aufsaugen. Das Produkt darf keinesfalls in Räumen mit explosiven Gasen oder Flüssigkeiten verwendet werden.

• Besondere Vorsicht walten lassen beim Saugen auf Treppen.
• Das Produkt während des Betriebes von der Kleidung und vom Körper (Finger, Haare, Gesicht) fernhalten
• Keine Menschen oder Tiere absaugen.
• Laden Sie das Produkt nur mit dem mitgelieferten Ladeadapter auf.
• Setzen Sie Akkus niemals übermäßiger Hitze (z. B. pralle Sonne, Feuer) aus und werfen Sie sie niemals in Feuer. Die Akkus könnten explodieren.
• Der Akku ist im Produkt fest eingebaut und kann nicht ausgetauscht werden.
• Die Kontakte/Anschlüsse des Akkus niemals kurzschließen. Den Akku bzw. das Produkt nicht ins Feuer werfen. Es besteht Explosions- und Brandgefahr!
• Den Akku des Produkts niemals unbeaufsichtigt laden.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Das Produkt ist nur für das Saugen von trockenem Staubgut gedacht. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Vor dem ersten Betrieb müssen die Akkus des Staubsaugers mindestens 4 Stunden geladen werden, siehe Abschnitt Akkus aufladen.

Dieses Produkt nicht im unsortierten Hausmüll, sondern bei einer ausgewiesenen Sammelstelle für

Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmüll. Benutzen Sie bitte die Rückgabe und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde.

Lieferumfang

1 x Handstaubsauger
1 x Akkusauger
1 x Bodendüse
1 x Fugendüse
1 x Polsterdüse
1 x Ladestation
1 x Netzadapter
1 x Bedienungsanleitung
1 x Garantiekarte

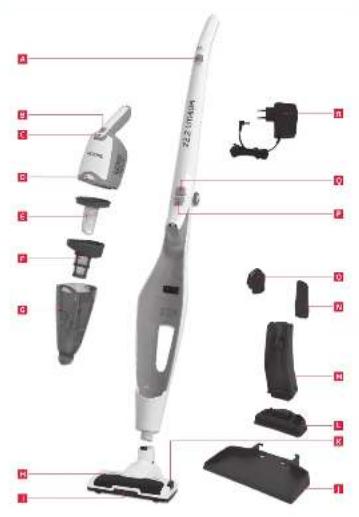

Bedienelemente und Komponenten

A Ein-/Ausschalter Handstaubsauger
B Ein-/Ausschalter Akkusauger
c Betriebsindikator
D Entriegelungstaste
E Textilfilter
F Schmutzfilter
G Staubbehälter
H Bodendüse
Bodendüse Betriebsindikator
J Abstellplatte
K Entriegelungstaste für Rollbürste
Abstellplatte Hinterstück
M Ladestation
N Fugendüse
0 Polsterdüse
P Entriegelungstaste für Akkusauger
Q Entriegelungstaste für Handgriff (zusammenklappen)
R Netzadapter

Deutsch

Zusammenbau

Bodenhalterung

Abb. 1 Beide Hälften der Bodenhalterung zusammensetzen und die Ladestation aufstecken.
Abb. 2 Den DC-Stecker des Netzteils in die Anschlussbuchse der Ladestation stecken.
Abb. 3 Den Netzstecker an eine Steckdose anschließen.

Handstaubsauger

Abb. 4 Den Handgriff aufrichten und verrasten. Um den Handgriff umzuklappen, die Entriegelungstaste drücken und den Handgriff von der Einrastung lösen.
Abb. 5 Den Handstaubsauger auf die Bodendüse stecken bis es korrekt eingerastet ist. Zum Lösen der Bodendüse, die Entriegelung gedrückt halten und die Düse abziehen.
Abb. 6 Den Akkusauger in den Handstaubsauger einsetzen und darauf achten, daß er korrekt eingerastet ist.

Hinweis: Achten Sie darauf, daß die Kontakte von Akkusauger und Handstaubsauger nicht verschmutzt sind. Reinigen Sie gegebenfalls die Kontakte mit einem trockenen Tuch.

Akkus aufladen

Abb. 7 Den Handstaubsauger in die Ladestation einsetzen.

Hinweis:

• Achten Sie darauf, daß die Kontakte von Handstaubsauger und Ladestation nicht verschmutzt sind. Reinigen Sie gegebenfalls die Kontakte mit einem trockenen Tuch.
• Beim Einsetzen des Handstaubsaugers in die Ladestation wird das Produkt automatisch ausgeschaltet, falls es versehentlich noch in Betrieb war.
• Eine Erwärmung der Ladestation und des Staubsaugers ist normal und unbedenklich.
• Sie können den Staubsauger während der Nichtbenuztung immer laden. Auf diese Weise ist er immer einsatzbereit.

Abb. 8 Betriebsanzeige blinkt in blau und zeigt damit, dass der Akku geladen wird. Wenn der Akku voll aufgeladen ist, leuchtet die Anzeige kontinuierlich in blau.

Betriebsanzeige

LED-Farbe Zustand
Rot blinkend	Während des Gebrauchs, wenn der Akkustand niedrig ist
Blau blinkend	Aufladevorgang
Blau stetig	Ladevorgang beendet. Akku ist voll aufgeladen

Deutsch

Saugen

Verwendung des Handstaubsaugers

Abb. 9 Den Handstaubsauger aus der Ladestation nehmen. Zum Einschalten die Ein-/Ausschalttaste drücken. Die Funktionsanzeige der Bodendüse leuchtet auf und zeigt damit, dass sich die Bürstenwalze dreht.

Staubsaugerleistung

Ein-/Ausschalttaste	Funktion/Geschwindigkeit
1 x Ein/Hohe Leistung
2 x Niedrige Leistung
3 x Aus

Abb. 10 Bei kurzen Saugpausen kann der Handstaubsauger frei im Raum abgestellt werden. Kippen Sie den Sauger leicht nach vorne in Richtung Düse bis es einrastet.

Achtung!

Zum Abstellen den Handstaubsauger unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen könnte.

Abb. 11 Nach dem Saugen den Handstaubsauger durch Drücken der Ein-/Ausschalttaste ausschalten und in die Ladestation zurückstellen.

Verwendung des Akkusaugers

Abb. 12 Drücken Sie die Entriegelungstaste, um den Akkusauger zu entriegeln und aus dem Handstaubsauger zu entnehmen. Abb. 13 Zum Ein-/Ausschalten des Akkusaugers die Ein-/Ausschalttaste drücken. Abb. 14 Zum Laden den Akkusauger in den Handstaubsauger einsetzen und auf korrekten Sitz achten.

Polster- und Fugendüse

Abb. 15 Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw., die Polsterdüse in die Saugöffnung des Akkusaugers stecken. Zum Aussaugen von Falten, Fugen und Ecken, die Fugendüse in die Saugöffnung des Akkusaugers stecken.

Deutsch

Reinigung und Pflege

Warnung!

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; cheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
  • Tauchen Sie elektrische Teile des Produktes während des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie es nie unter fließendes Wasser.

Entleeren des Staubhälters und reinigen der Filter

Hinweis: Der Staubbehälter sollte möglichst nach jedem Saugvorgang geleert werden.

Abb. 16 Entnehmen Sie den Akkusauger aus dem Handstaubsauger. Entriegeln Sie den Staubbehälter mit der Entriegelungstaste und nehmen ihn von der Saugeinheit ab.
Abb. 17 Schmutzfilter und Textilfilter aus dem Staubbehälter entnehmen. Klopfen bzw. bürsten Sie die beiden Filter aus. Bei starker Verschmutzung kann der Schmutzfilter auch ausgewaschen werden. Beachten Sie jedoch, daß der Filter vollständig getrocknet ist, bevor Sie ihn zusammensetzen.
Abb. 18 Leeren Sie den Staubbehälter aus. Bei starker Verschmutzung kann der Behälter auch ausgespült werden und im Anschluss mit einem trockenen Tuch ausreiben.

Staubbehälter und Filter zusammensetzen

Abb. 19 ① Den Schmutzfilter und ② Textilfilter in den Staubbehälter einsetzen. ③ Den Staubbehälter auf die Saugeinheit aufsetzen und einrasten lassen.

Reinigung der Bodendüse

Abb. 20 Die Bodendüse sollte in regelmäßigen Abständen gereinigt werden. Dazu die Bodendüse vom Handstaubsauger lösen. Drücken Sie auf die Entriegelungstaste, um die Bürstenwalze zu entriegeln.
Abb. 21 Entnehmen Sie die Bürstenwalze aus der Bodendüse. Aufgewickelte Fäden und Haare mit einer Schere durchschneiden und entfernen.

Hinweis: Wenn die Rollen der Bodendüse mit Fäden und Haaren blockiert sind, entfernen Sie diesen vorsichtig mit einem flachen Schraubenzieher.

Montieren Sie alle zuvor entnommenen Komponenten. Die Montage erfolgt in umgekehrter Reihenfolge.

Hinweis:

• Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fließen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen.
• Verschlissene, scharfkantige Düsensohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden.

Technische Daten

Akkusauger

Nennspannung: 22,2 V

Saugleistung : Max. 150 W

Schutzklasse : III

Akku-Ladedauer: 4 Std.

Betriebszeit (±10%): 24 Minuten bei niedriger Leistung/17 Minuten bei hoher Leistung

Auffangkapazität : 0,5 L

Netzadapter

Herstellers : Changzhou Taiyu Electric Co., Ltd.

Modell: RKGSDC2800600

Eingangsspannung : 100 - 240 V\~

Eingangswechselstromfrequenz:50/60 Hz

Ausgangsspannung : 28,0 V

Ausgangsstrom : 0,6 A

Ausgangsleistung : 16,8 W

Durchschnittliche Effizienz im Betrieb : 85,6 %

Effizienz bei geringer Last (10 %) : 72,5 %

Leistungsaufnahme bei Nulllast : 0,08 W

Schutzklasse : II

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler.

Problem Mögliche Ursache	Behebung
Produkt funktioniert nicht	Keine StromversorgungAkku leer	Überprüfen der StromversorgungAkku aufladen
Saugkraft läßt nach	Filter verschmutztStaubbehälter ist voll, MAX-Markierung überschritten	Filter reinigenStaubbehälter entleeren
Rollbürste funktioniert nicht	Bürste ist mit Fäden und Haare blockiert	Fäden und Haare von der Bürste entfernen
Rollen der Bodendüse sind schwer zu bewegen bzw. klemmen	Rollen sind mit Fäden und Haare blockiert.	Fädem und Haare mit einem flachen Schraubenzieher vorsichtig entfernen.
