KVR 22221 - Odkurzacz Koenic - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz bezprzewodowy 2 w 1
Marka	Koenic
Model	KVR 22221
Napięcie znamionowe	22,2 V
Maksymalna moc ssania	150 W
Klasa ochronności	III
Czas ładowania baterii	4 godziny
Czas pracy (niska prędkość)	24 minuty
Czas pracy (wysoka prędkość)	17 minut
Pojemność pojemnika na kurz	0,5 l
Typ baterii	Litowo-jonowa wbudowana (niewymienna)
Zasilacz sieciowy	Model RKGSDČ2800600, wejście 100-240 V~, wyjście 28 V / 0,6 A
Dołączone akcesoria	Dysza podłogowa, dysza szczelinowa, dysza do tkanin, stacja dokująca, zasilacz
Filtry	Filtr przeciwkurzowy i filtr materiałowy (myte)
Szczotka mechaniczna	Zintegrowana szczotka mechaniczna z rolkami w dyszy podłogowej
Zastosowanie	Wyłącznie do użytku domowego

Często zadawane pytania - KVR 22221 Koenic

Jak naładować odkurzacz KVR 22221?

Umieść odkurzacz bezprzewodowy na stacji dokującej (rys. 7). Podłącz zasilacz sieciowy do gniazdka. Niebieska dioda LED miga podczas ładowania i świeci światłem ciągłym, gdy bateria jest w pełni naładowana. Czas ładowania wynosi około 4 godzin.

Jaki jest czas pracy baterii?

Czas pracy wynosi około 24 minut przy niskiej prędkości i 17 minut przy wysokiej prędkości (tolerancja ±10%). Czas pracy może się różnić w zależności od użytkowania i stanu baterii.

Jak wyczyścić filtry odkurzacza?

Wyjmij pojemnik na kurz, a następnie filtry przeciwkurzowy i materiałowy. Opukaj je lub wyczyść szczotką. Jeśli są bardzo brudne, wypłucz je w wodzie i całkowicie wysusz przed ponownym zamontowaniem. Nie używaj rozpuszczalników ani ostrych przedmiotów.

Dlaczego mój odkurzacz traci siłę ssania?

Może to być spowodowane zabrudzonymi filtrami lub pełnym pojemnikiem na kurz (przekraczającym oznaczenie MAX). Wyczyść lub wymień filtry i opróżnij pojemnik na kurz po każdym użyciu.

Czy ten odkurzacz nadaje się do twardych podłóg (parkiet, płytki)?

Tak, dysza podłogowa jest przeznaczona do twardych podłóg i dywanów. Jednak regularnie sprawdzaj stan dyszy: nadmierne zużycie może porysować delikatne podłogi, takie jak parkiet czy linoleum. Używaj pozycji pionowej podczas przerw, aby uniknąć uszkodzenia podłogi.

Jak opróżnić pojemnik na kurz?

Zdejmij odkurzacz ręczny, naciśnij przycisk odblokowania pojemnika na kurz i wyjmij go. Opróżnij zawartość. W razie potrzeby umyj pojemnik wodą i wysusz go przed ponownym zamontowaniem z filtrami.

Szczotka z rolkami nie obraca się, co robić?

Sprawdź, czy szczotka nie jest zablokowana przez nici lub włosy. Naciśnij przycisk zwalniania szczotki, aby ją wyjąć, przetnij nawinięte elementy nożyczkami i usuń je. Złóż ponownie.

Czy mogę używać samego odkurzacza ręcznego?

Tak. Naciśnij przycisk odblokowania, aby odłączyć odkurzacz ręczny od odkurzacza bezprzewodowego. Używaj go z dyszami (szczelinową, do tkanin) lub bez, w zależności od potrzeb.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy bateria jest naładowana. Podłącz urządzenie do stacji dokującej. Jeśli nadal nie reaguje, sprawdź styki ładowania (w razie potrzeby wyczyść je). Jeśli problem będzie się powtarzał, skontaktuj się z producentem.

Jak konserwować dyszę podłogową?

Regularnie czyść dyszę podłogową, wyjmując szczotkę z rolkami. Przytnij nici lub włosy owinięte wokół rolek. Okresowo sprawdzaj dolną część dyszy pod kątem nadmiernego zużycia (ostre krawędzie), które mogłyby uszkodzić podłogi.

INSTRUKCJA OBSŁUGI KVR 22221 Koenic

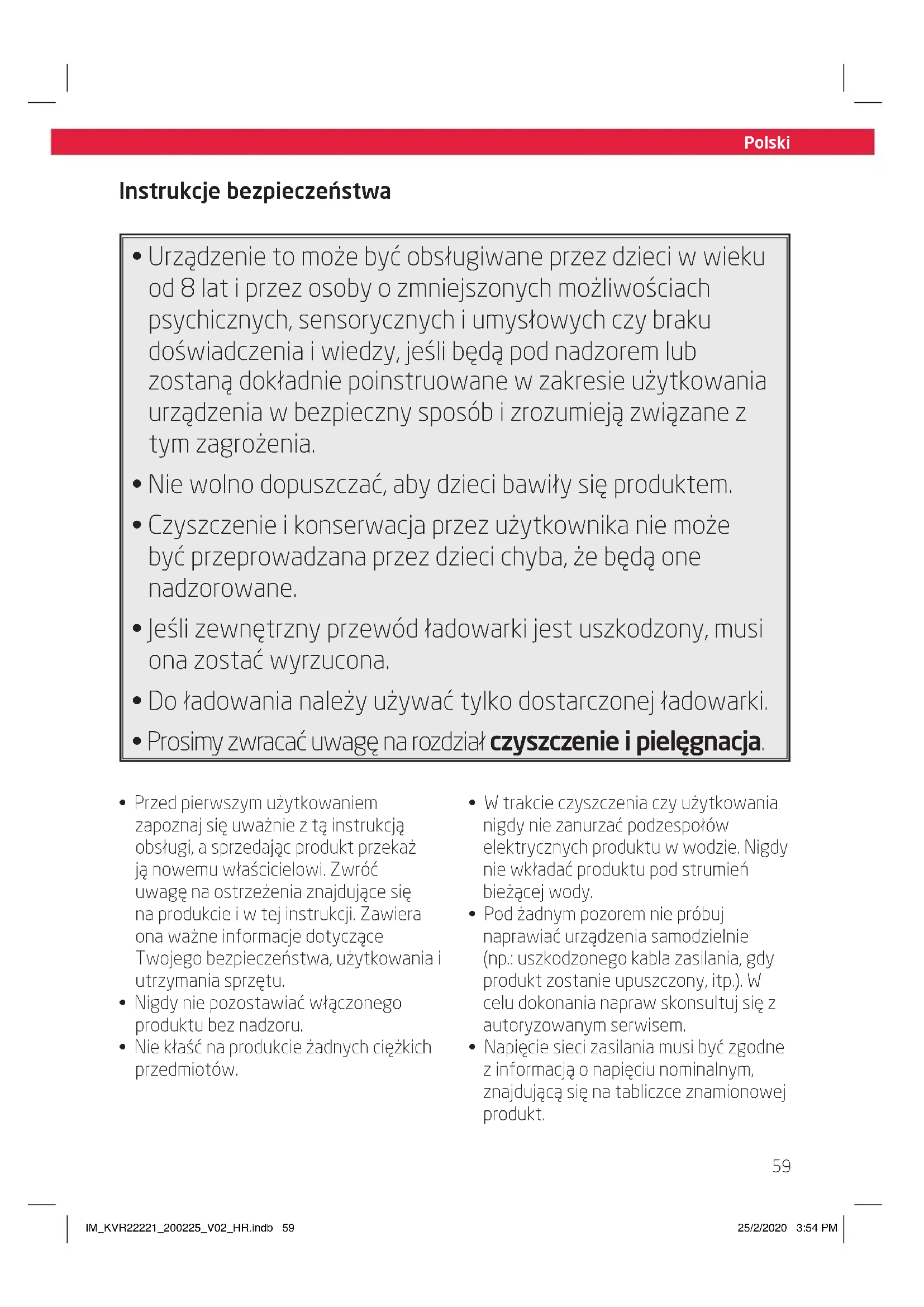

Instrukcje bezpieczeństwa

• Urządzenie to może być obsługiwane przez dzieci w wieku od 8 lat i przez osoby o zmniejszonych możliwościach psychicznych, sensorycznych i umysłowych czy braku doświadczenia i wiedzy, jeśli będą pod nadzorem lub zostaną dokładnie poinstruowane w zakresie użytkowania urządzenia w bezpieczny sposób i zrozumieją związane z tym zagrożenia.
• Nie wolno dopuszczać, aby dzieci bawiły się produktem.
• Czyszczenie i konserwacja przez użytkownika nie może być przeprowadzana przez dzieci chyba, że będą one nadzorowane.
• Jeśli zewnętrzny przewód ładowarki jest uszkodzony, musi ona zostać wyrzucona.
• Do ładowania należy używać tylko dostarczonej ładowarki.

• Prosimy zwracać uwagę na rozdział czyszczenie i pielęgnacja.

• Przed pierwszym użytkowaniem zapoznaj się uważnie z tą instrukcją obsługi, a sprzedając produkt przekaż ją nowemu właścicielowi. Zwróć uwagę na ostrzeżenia znajdujące się na produkcie i w tej instrukcji. Zawiera ona ważne informacje dotyczące Twojego bezpieczeństwa, użytkowania i utrzymania sprzętu.

• Nigdy nie pozostawiać włączonego produktu bez nadzoru.

• Nie kłaść na produkcie żadnych ciężkich przedmiotów.

• W trakcie czyszczenia czy użytkowania nigdy nie zanurzać podzespołów elektrycznych produktu w wodzie. Nigdy nie wkładać produktu pod strumień bieżącej wody.

• Pod żadnym pozorem nie próbuj naprawiać urządzenia samodzielnie (np.: uszkodzonego kabla zasilania, gdy produkt zostanie upuszczony, itp.). W celu dokonania napraw skonsultuj się z autoryzowanym serwisem.
• Napięcie sieci zasilania musi być zgodne z informacją o napięciu nominalnym, znajdującą się na tabliczce znamionowej produkt.

Polski

Instrukcje bezpieczeństwa

• Tylko wyciągnięcie wtyczki z kontaktu odłącza urządzenie całkowicie od sieci elektrycznej. Proszę się upewnić, że wtyczka znajduje się w dobrym stanie.
• Unikać uszkodzeń kabla zasilania, które mogą być spowodowane skręceniem się kabla czy jego kontaktu z ostrymi krawędziami.
• Produkt ten wraz z jego kablem zasilania i wtyczką trzymać z dala od wszystkich źródeł ciepła, takich jak np.: kuchenki mikrofalowe, płyty grzejne i inne urządzenia/obiekty wytwarzające ciepło.
• Odłączać z gniazdka zasilania tylko poprzez chwyt dłonią za wtyczkę. Nie ciągnąć za kabel.
• Wyjmować wtyczkę z gniazdka, gdy produkt nie jest używany, w przypadku uszkodzenia, przed podłączeniem lub odłączeniem akcesoriów oraz przed każdym czyszczeniem.
• Produkt użytkować tylko w suchych pomieszczeniach, nigdy na otwartym powietrzu.
• Produkt ten nie nadaje się do zastosowań komercyjnych. Jest przeznaczony jedynie do użytkowania w gospodarstwie domowym.
• Nie pozwól urządzeniu pracować bez nadzoru.
• Dopilnuj, aby ani część silnikowa, ani kabel zasilania nie zamoczyły się.
• Należy używać wyłącznie części dostarczonych wraz z urządzeniem lub zalecanych przez producenta.
• Urządzenie jest przeznaczone wyłącznie do domowego użytku.

• Należy zawsze wyłączać urządzenie przed odłączeniem kabla zasilania z gniazda sieci.

• Pozwól urządzeniu ostygnąć przed jego przechowywaniem.

• Nie należy przykrywać urządzenia podczas użycia. Niebezpieczeństwo pożaru!
• Urządzenie nie może być wykorzystywane do zasysania żadnych płynów. Nie należy wciągać do odkurzacza żarzących się papierosów, gorącego popiołu, zapałek itp. Niebezpieczeństwo pożaru!
• Urządzenie nie może być wykorzystywane do zasysania żadnych płynów. Nie należy wciągać do odkurzacza żarzących się papierosów, gorącego popiołu, zapałek itp. Niebezpieczeństwo pożaru!
• Należy być szczególnie ostrożnym przy odkurzaniu schodów.
• Podczas użycia, trzymaj urządzenie z dala od ubrań oraz części ciała (palców, włosów, twarzy).
• Nie należy używać urządzenia do czyszczenia ludzi lub zwierząt.
• Do ładowania baterii produktu korzystaj wyłącznie z dostarczonej wraz z produktem ładowarki.
• Nigdy nie wystawiaj akumulatorków na działanie nadmiernei temperatury (np.: ostre słonce, ogień) i nigdy nie wrzucaj ich do ognia. Akumulatorki mogą eksplodować.
• Akumulator jest na stałe wbudowany w urządzenie i nie może zostać wymieniony.
• Nigdy nie zwieraj styków akumulatora. Nie wrzucaj akumulatora lub urządzenia do ognia. Istnieje niebezpieczeństwo pożaru i wybuchu!
• Nigdy nie doładowuj akumulatora urządzenia bez nadzoru.

Gratulacje!

Dziękujemy za zakup produktu KOENIC. Prosimy o uważne przeczytanie tej instrukcji I zachowanie jej na przyszłość.

Przeznaczenie użytkowe

Produkt jest przeznaczony do użytkowania wyłącznie w dobrze wietrzonym pomieszczeniu. Używaj wyłącznie zgodnie z tą instrukcją. Jakikolwiek inny sposób użytkowania może doprowadzić do uszkodzenia urządzenia lub obrażeń. Imtron GmbH nie bierze żadnej odpowiedzialności za uszkodzenie produktu, szkody majątkowe czy jakiekolwiek obrażenia ciała spowodowane nieostrożnym użytkowaniem produktu czy użytkowaniem produktu do celu innego niż ten określony przez producenta.

Przed pierwszym użyciem

Produkt wraz z wyposażeniem należy ostrożnie wyjąć z oryginalnego opakowania. Zaleca się zachowanie oryginalnego opakowania dla późniejszego przechowywania. W celu wyrzucenia oryginalnego opakowania należy postępować zgodnie z obowiązującymi przepisamia dotyczącymi utylizacji. W przypadku pytań dotyczących prawidłowej utylizacji należy zasięgnać porady w miejscowej gminie. Zawartość opakowania należy sprawdzić pod względem kompletności i uszkodzeń. W przypadku braku części w opakowaniu lub w razie stwierdzenia uszkodzeń należy skontaktować się z punktem sprzedaży. Po wypakowaniu urządzenia zapoznaj się z rozdziałem Czyszczenie i pielęgnacja.

Przed pierwszym użyciem należy najpierw doładować przez co najmniej 4 godziny wbudowane baterie, zobacz rozdział Ładowanie baterii.

Nie wyrzucać urządzenia do ogólnego domowego kosza na śmieci. Należy je oddać w specjalnym punkcie zbiórki elektrycznego i elektronicznego przeznaczonego do recyklingu. W ten sposób przyczynią się Państwo do redukcji zużycia zasobów oraz do ochrony środowiska. Aby uzyskać więcej informacji na ten temat, proszę skontaktować się ze sprzedawcą lub odpowiednim urzędem.

Prosimy zutylizować baterie w sposób przyjazny dla środowiska. Nie wolno wyrzucać baterii wraz z innymi odpadkami gospodarstwa domowego. W celu znalezienia odpowiedniego punktu zbiórki baterii należy skontaktować się ze sprzedawcą.

Zawartość opakowania

1 x Odkurzacz z przedłużonym trzonem
1 x Odkurzacz podręczny
1 x Ssawka do podłogi
1 x Ssawka do szczelin
1 x Ssawka do tapicerki
1 x Podstawa do ładowania
1 x Zasilacz
1 x Instrukcja obsługi
1 x Karta gwarancyjna

Sterowniki i części składowe

A Trzonek: Przycisk wł./wył.
B Odkurzacz podręczny: Przycisk wł./wył.
C Kontrolka zasilania
D Przycisk zwalniający
€ Filtr tkaninowy
F Filtr na brud
G Pojemnik na pył
H Ssawka do podłogi
Kontrolka na ssawce do podłogi
J Przednia część wsporcza podłogowa
K Przycisk zwalniający szczotkę
L Tylna część wsporcza podłogowa
M Podstawa do ładowania
N Ssawka szczelinowa
o Ssawka do tapicerki
P Przycisk zwalniający do podręcznego odkurzacza
Q Przycisk zwalniania do składanego trzonka uchwytu
R Zasilacz

Polski

Montaż

Wspornik podłogowy

Rys. 1 Zamocować obie podłogowe części wsporcze i założyć je na podstawę do ładowania.

Rys. 2 Podłączyć jeden koniec przewodu do gniazdka typu DC IN jack podstawy do ładowania.

Rys. 3 Zasilacz wsunąć do gniazdka elektrycznej sieci zasilania.

Odkurzacz z przedłużonym trzonem

Rys. 4 Unieść uchwyt i zablokować go. Aby złożyć uchwyt, nacisnąć przycisk blokady i zwolnić uchwyt.

Rys. 5 Wsunąć przedłużacz z przedłużonym trzonem w gniazdko ssawki i unieruchomić ją. Aby zwolnić ssawkę do podłogi, należy nacisnąć przycisk odblokowujący i wyciągnąć odkurzacz z gniazda ssawki.

Rys. 6 Wsunąć odkurzacz podręczny w odkurzacz z przedłużonym trzonem i zablokować połączenie.

Uwaga: Sprawdzić, czy styki podręcznego odkurzacza i odkurzacza z przedłużonym trzonem nie są zabrudzone. W razie konieczności oczyścić styki.

Ładowanie baterii

Rys. 7 Wsunąć odkurzacz w gniazdo podstawy do ładowania.

Uwaga:

• Sprawdzić, czy styki podręcznego odkurzacza i podstawy do ładowania nie są zabrudzone. Oczyścić styki, jeśli jest to konieczne.
• Gdy do ładowarki jest wsunięty podręczny odkurzacz, urządzenie automatycznie wyłączyć się w przypadku, gdyby przypadkowo nadal był tam pozostawiony.
• Jest zjawiskiem normalnym, gdy pracująca ładowarka wraz z odkurzaczem rozgrzewają się. Nie jest to przyczyna do niepokoju.
• Odkurzacz można ładować w dowolnym czasie, gdy nie jest on używany.

Rys. 8 Kontrolka LED miga niebieskim światłem i wskazuje, iż baterie urządzenia są w trakcie ładowania. Kontrolka świeci się ciągłym niebieskim światłem, gdy baterie są w pełni naładowane.

Kontrolka LED

Kolor LED Stan
Miga czerwonym światłem	W trakcie pracy przy niskim pozio-mie naładowania baterii.
Miga niebieskim kolorem	W trakcie ładowania.
Świeci ciągłym kolorem niebieskim	Ładowanie zakończone.Akumulator w pełni naładowany

Odkurzanie

Użytkowanie odkurzacza z przedłużonym trzonem

Rys. 9 Wyjąć odkurzacz z gniazda podstawy do ładowania. Nacisnąć przycisk wł./wył. w celu włączenia. Zapalają się kontrolki robocze na ssawce podłogowej i wskazują obracanie się wałka szczotki.

Siła ssania

Przycisk wt./wyt. Funkcja/zasilanie

1 x Włączony/Duża siła

2 x Mała siła

3 x Wyłączony

Rys. 10 Na krótką przerwę podczas odkurzania odkurzacz z przedłużonym trzonem może na pozostawić w pozycji pionowej w dowolnym miejscu w pomieszczeniu. Pochylić odkurzacz lekko w stronę ssawki, aż do jej zablokowania.

Uwaga!

Gdy odkurzacz z przedłużonym trzonem jest pozostawiony w pozycji stojącej, należy go wyłączyć, gdyż szczotka obracałaby się przez cały czas, a to mogłoby uszkodzić powierzchnię podłogi.

Rys. 11 Po zakończeniu odkurzania nacisnąć przycisk wł./wył w celu wyłączenia urządzenia i ponownie wstawić do gniazda podstawy do ładowania.

Użytkowanie odkurzacza podręcznego

Rys. 12 Nacisnąć przycisk zwalniający w celu odblokowania podręcznego odkurzacza i wyjąć go z odkurzacza z przedłużonym trzonem.

Rys. 13 Nacisnąć przycisk wł./wył. W celu włączenia/wyłączenia odkurzacza.

Rys. 14 W celu doładowania należy odkurzacz podręczny włożyć w korpus odkurzacza z przedłużonym trzonem i sprawdzić, czy jest on unieruchomiony na swoim miejscu.

Ssawka do tapicerki i szczelinowa

Rys. 15 Do odkurzania mebli tapicerowanych, materacy, poduszek, zasłon itp. wsunąć nasadkę do tapicerki w otwór wlotowy powietrza w odkurzaczu podręcznym. Do odkurzania fałd, szczelin i narożników w otwór wlotowy powietrza odkurzacza podręcznego wsunąć ssawkę szczelinową.

Polski

Czyszczenie i pielęgnacja

Ostrzeżenie

• Do czyszczenia nie należy nigdy używać rozpuszczalników, silnych środków czyszczących, twardych szczotek, metalowych ani ostrych przedmiotów. Rozpuszczalniki są szkodliwe dla zdrowia ludzkiego i mogą uszkodzić plastikowe części; silne środki i przybory do czyszczenia mogą natomiast porysować powierzchnię.
• Elektrycznych części urządzenia nie należy nigdy zanurzać w wodzie - ani podczas czyszczenia, ani podczas pracy. Urządzenia nie należy nigdy umieszczać pod bieżącą wodą.

Opróżnianie pojemnika na pył i filtrów czyszczących

Uwaga: Pojemnik na pył należy opróżniać za każdym razem po zakończeniu odkurzania.

Rys. 16 Wyjąć odkurzacz podręczny z korpusu odkurzacza z przedłużonym trzonem. Nacisnąć przycisk zwalniający w celu odblokowania pojemnika na pył i wyjąć go z urządzenia ssawnego.
Rys. 17 Wyjąć filtr brudny oraz filtr tkaninowy z pojemnika na pył i oczyścić je przez otrzepanie lub odszczotkowanie zanieczyszczeń. W przypadku mocnego zabrudzenia filtr brudny można przemyć. Przed ponownym jego założeniem trzeba go całkowicie osuszyć.
Rys. 18 Opróżnić pojemnik na pył. W przypadku jego zabrudzenia pojemnik na pył można przepłukać w strumieniu bieżącej wody. Pojemnik wytrzeć i wysuszyć suchą ścierką.

Montaż pojemnika na pył oraz filtrów

Rys. 19 ① Wsunąć pojemnik na pył oraz ② filtr tkaninowy do pojemnika na pył. ③ Pojemnik na pył umieścić w urządzeniu ssącym i zablokować go w miejscu zamontowania.

Czyszczenie ssawki do podłogi

Rys. 20 Ssawkę do podłogi należy czyścić w regularnych odstępach czasu. Aby oczyścić ssawkę do podłogi, należy odłączyć ją od odkurzacza z przedłużonym trzonem. Nacisnąć przycisk i odblokować wałek szczotki.
Rys. 21 Wyjąć wałek szczotki z ssawki. Przeciąć nici i włosy nawinięte wokół wałka przy użyciu nożyczek i usunąć je.

Uwaga: Jeśli kółka są zablokowane nićmi i włosami, za pomocą płaskiego wkrętaka ostrożnie je usunąć.

Ponownie zmontować wszystkie elementy na swoje miejsca. Montaż wykonuje się w odwrotnej kolejności.

Uwaga:

• Ssawki podłogowe podlegają pewnemu zużyciu w zależności od rodzaju odkurzanych podłóg (np. chropowate, płytki rustykalne). Dlatego też, należy regularnie co pewien czas sprawdzić spód ssawki podłogowej.
• Zużyte spody ssawek podłogowych mogą mieć ostre krawędzie, które mogą uszkadzać twarde podłogi, takie jak parkiet czy linoleum. Firma Imtron nie ponosi żadnej odpowiedzialności za uszkodzenia spowodowane zużytymi ssawkami podłogowymi.

Dane techniczne

Odkurzacz bateryjny wielokrotnego doładowania

Napięcie znamionowe : 22,2 V

Siła ssania : Maks. 150 W

Klasa ochronności : III

Czas ładowania baterii : 4 godz.

Czas pracy (±10%): 24 minuty przy niskiej prędkości /

17 minut przy wysokiej prędkości

Pojemność pojemnika na pył: 0,5 L

Zasilacz

Producent : Changzhou Taiyu Electric Co., Ltd.

Model : RKGSDC2800600

Napięcie wejścia: 100 - 240 V\~

Częstotliwość prądu wejścia : 50/60 Hz

Napięcie wyjścia : 28,0 V

Prąd wyjścia: 0,6 A

Moc wyjścia: 16,8 W

Średnia sprawność podczas pracy : 85,6 %

Sprawność przy niskim obciążeniu (10 %) : 72,5 %

Pobór mocy bez obciążenia : 0,08 W

Klasa ochronności : II

Wykrywanie i usuwanie usterek

Jeśli istnieją jakiekolwiek problemy podczas użytkowania, należy zapoznać się z poniższą tabelą. Jeśli problemów nie można rozwiązać według wskazań w kolumnie Rozwiązanie, należy skontaktować się z Producentem.

Problem	Możliwa przyczyna	Rozwiązanie
Produkt nie działa	Przerwany obwód zasilaniaWyczerpany akumulator/baterie	Sprawdź zasilanieNaładować akumulator/baterie
Produkt nie wciąga pyłu lub utracił siłą ssącą	Filtry są zapchane brudemPełen pojemnik na pył,przekroczył oznaczenie MAX	Oczyścić i umyć filtryOpróżnić pojemnik na pył
Unieruchomiona szczotka obrotowa	Szczotka jest zablokowana przez włosy i nici	Przeciąć i usunąć nici i włosy ze szczotki
Ssawka do podłogi trudno przesuwa się lub jest zatkana	Zablokowały się kółka nawiniętymi włosami i nitkami	Ostrożnie je usunąć za pomocą płaskiego śrubokręta.
