KVR 22221 - Aspiradora Koenic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador escoba inalámbrico 2 en 1
Marca	Koenic
Modelo	KVR 22221
Tensión nominal	22,2 V
Potencia de aspiración máxima	150 W
Clase de protección	III
Tiempo de carga de la batería	4 horas
Autonomía (baja velocidad)	24 minutos
Autonomía (alta velocidad)	17 minutos
Capacidad del depósito de polvo	0,5 L
Tipo de batería	Iones de litio integrada (no reemplazable)
Adaptador de corriente	Modelo RKGSDČ2800600, entrada 100-240 V~, salida 28 V / 0,6 A
Accesorios incluidos	Boquilla para suelo, boquilla para hendiduras, boquilla para telas, base de carga, adaptador
Filtros	Filtro de polvo y filtro de tela (lavables)
Cepillo motorizado	Cepillo de rodillos motorizado integrado en la boquilla para suelo
Uso	Solo doméstico

Preguntas frecuentes - KVR 22221 Koenic

¿Cómo cargar el aspirador KVR 22221?

Coloque el aspirador escoba en la base de carga (fig. 7). Conecte el adaptador de corriente a una toma de pared. El LED azul parpadea durante la carga y permanece encendido cuando la batería está completamente cargada. El tiempo de carga es de aproximadamente 4 horas.

¿Cuál es la autonomía de la batería?

La autonomía es de aproximadamente 24 minutos a baja velocidad y 17 minutos a alta velocidad (tolerancia ±10 %). La autonomía puede variar según el uso y el estado de la batería.

¿Cómo limpiar los filtros del aspirador?

Retire el depósito de polvo y luego los filtros de polvo y de tela. Golpéelos o cepíllelos. Si están muy sucios, enjuáguelos con agua y séquelos completamente antes de volver a colocarlos. No use nunca disolventes ni objetos punzantes.

¿Por qué mi aspirador pierde potencia de aspiración?

Esto puede deberse a filtros obstruidos o a un depósito de polvo lleno (superando la marca MAX). Limpie o reemplace los filtros y vacíe el depósito después de cada uso.

¿Este aspirador es adecuado para suelos duros (parquet, baldosas)?

Sí, la boquilla para suelo está diseñada para suelos duros y alfombras. Sin embargo, verifique periódicamente el estado de la boquilla: un desgaste excesivo puede rayar suelos delicados como el parquet o el linóleo. Use la posición vertical durante las pausas para evitar dañar el suelo.

¿Cómo vaciar el depósito de polvo?

Retire el aspirador de mano, presione el botón de desbloqueo del depósito y extráigalo. Vacíe el contenido. Si es necesario, lave el depósito con agua y séquelo antes de volver a colocarlo con los filtros.

El cepillo de rodillos no gira, ¿qué hacer?

Verifique que el cepillo no esté bloqueado por hilos o cabellos. Presione el botón de expulsión del cepillo para retirarlo, corte los elementos enrollados con tijeras y retírelos. Vuelva a montar.

¿Puedo usar el aspirador de mano solo?

Sí. Presione el botón de desbloqueo para separar el aspirador de mano del aspirador escoba. Úselo con o sin las boquillas (para hendiduras, para telas) según sea necesario.

¿Qué hacer si el aparato no se enciende?

Verifique que la batería esté cargada. Conecte el aparato a la base de carga. Si aún no responde, verifique los contactos de carga (límpielos si es necesario). Si el problema persiste, contacte al fabricante.

¿Cómo mantener la boquilla para suelo?

Limpie regularmente la boquilla para suelo retirando el cepillo de rodillos. Corte los hilos o cabellos enrollados alrededor de los rodillos. Inspeccione periódicamente la parte inferior de la boquilla para detectar desgaste excesivo (bordes afilados) que podría dañar los suelos.

MANUAL DE USUARIO KVR 22221 Koenic

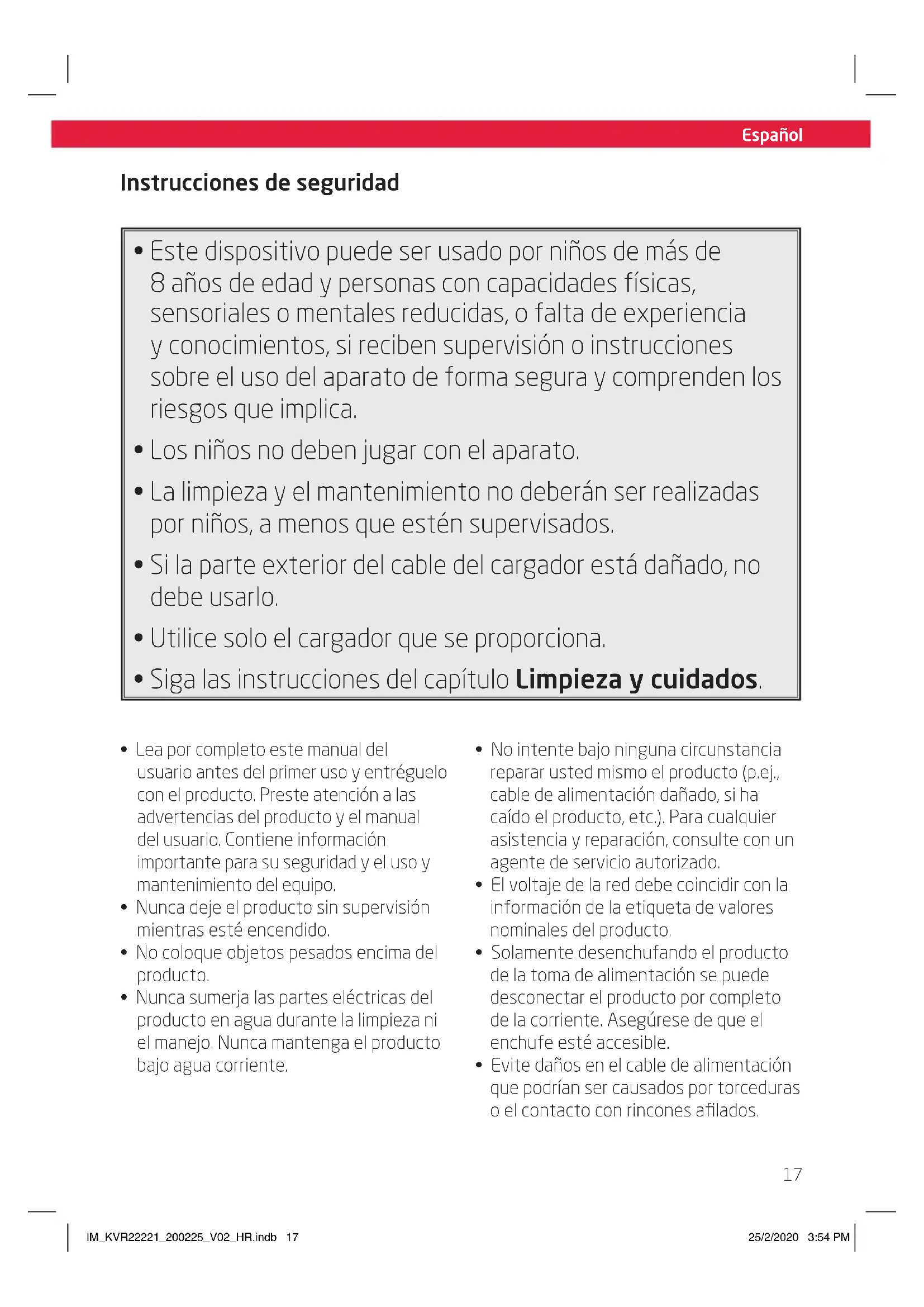

Instrucciones de seguridad

• Este dispositivo puede ser usado por niños de más de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que implica.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deberán ser realizadas por niños, a menos que estén supervisados.
• Si la parte exterior del cable del cargador está dañado, no debe usarlo.
• Utilice solo el cargador que se proporciona.

• Siga las instrucciones del capítulo Limpieza y cuidados.

• Lea por completo este manual del usuario antes del primer uso y entreguelo con el producto. Preste atención a las advertencias del producto y el manual del usuario. Contiene información importante para su seguridad y el uso y mantenimiento del equipo.

• Nunca deje el producto sin supervisión mientras esté encendido.
• No coloque objetos pesados encima del producto.

• Nunca sumerja las partes eléctricas del producto en agua durante la limpieza ni el manejo. Nunca mantenga el producto bajo agua corriente.

• No intente bajo ninguna circunstancia reparar usted mismo el producto (p.ej., cable de alimentación dañado, si ha caído el producto, etc.). Para cualquier asistencia y reparación, consulte con un agente de servicio autorizado.

• El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del producto.
• Solamente desenchufando el producto de la toma de alimentación se puede desconectar el producto por completo de la corriente. Asegúrese de que el enchufe esté accesible.
• Evite daños en el cable de alimentación que podrían ser causados por torceduras o el contacto con rincones afilados.

Español

Instrucciones de seguridad

• Mantenga este producto incluido el cable de alimentación y el enchufe de alimentación lejos de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que produzcan calor.
• Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.
• Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de conectar o quitar accesorios y antes de cada limpieza.
• Utilice este producto sólo en zonas interiores secas y nunca fuera.
• Este producto no es adecuado para uso comercial. Está diseñado solamente para uso doméstico.
• No permita que el producto funciona sin supervisión.
• Asegúrese de que la unidad motriz y el cable de alimentación no se mojen.
• ¡Use solo accesorios proporcionados con el aparato o recomendados por el fabricante!
• Este aparato está indicado exclusivamente para su uso privado.
• Apague siempre el aparato antes de desconectarlo de la red eléctrica.
• Deje que el aparato se enfríe lo suficiente antes de guardarlo.
• No cubra el aparato mientras esté en funcionamiento. ¡Peligro de incendio!
• No succione líquidos con el aparato. No succione cigarrillos encendidos, cenizas calientes, cerillas, etc. ¡Peligro de incendio!

• No succione materiales y gases inflamables o explosivos. El aparato no debe usarse en habitaciones con gases o líquidos explosivos.

• Tenga especial cuidado al limpiar escaleras

• Cuando esté en funcionamiento, mantenga el aparato lejos de la ropa y el cuerpo (dedos, cabello, cara).
• No intente limpiar personas o animales con el aparato.
• Use exclusivamente el adaptador de carga incluido para cargar el producto.
• Nunca exponga unas baterías recargables a excesivo calor (p. ej., sol, fuego), y nunca las tire al fuego. Las baterías recargables podrían explotar.
• La batería recargable está integrad de manera permanente en el producto y no se puede sustituir
• Nunca cortocircuite los contactos de la batería recargable. No tire la batería recargable o el producto al fuego. ¡Existe peligro de incendio y explosión!
• Nunca cargue sin supervisión la batería recargable del producto.

Felicidades!

Gracias por adquirir un producto KOENIC. Lea atentamente este manual y consérvelo como referencia en el futuro.

Finalidad de uso

El producto está exclusivamente diseñado para hacer circular el aire de una habitación. Úselo exclusivamente según estas instrucciones. Cualquier otro uso puede provocar daños en el producto o personales. Imtron GmbH no asume ninguna responsabilidad por daños producidos al producto, a la propiedad o por lesiones personales debidas al uso inadecuado del producto o por su utilización para una finalidad distinta a la especificada por el fabricante.

Antes del primer uso

Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local. Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición. Tras desembalarlo, consulte el capítulo Limpieza y cuidados.

Antes del primer uso, deberá cargar las baterías incorporadas durante un mínimo de 4 horas. Consulte el capítulo Cargar las baterías.

No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de piezas icas y electrónicas WEEE. Con ello ayudará a rvar los recursos naturales y a proteger el ambiente. Contactar con su vendedor o las dades locales para obtener más información.

Deshágase de las pilas de forma respetuosa con el medioambiente. No tire las pilas junto con los residuos domésticos del hogar. Utilice los sistemas de devolución y recogida de su comunidad o póngase en contacto con el vendedor al que compró el producto.

Contenidos

1 x Aspiradora de tubo
1 x Aspiradora de mano
1 x Boquilla para suelos
1 x Boquilla para rincones
1 x Boquilla para tapicerías
1 x Base de carga
1 x Adaptador
1 x Manual de usuario
1 x Tarjeta de garantía

Control y componentes

A Tubo: Encendido/Apagado/ Botón de velocidades
B Aspiradora de mano: Encendido/Apagado/Botón de velocidades
c Indicador de encendido
D Botón de desenganche
€ Filtro de tejidos
F Filtro de polvo
G Contenedor de polvo
H Boquilla para suelos
1 Indicador de encendido en la boquilla para suelos
J Cabezal para suelo, pieza frontal
K Botón de desenganche del cepillo
L Cabezal para suelo, pieza trasera
M Base de carga
N Boquilla para rincones
o Boquilla para tapicerías
P Botón de desenganche para aspiradora de mano
Q Botón de desenganche para el tubo plegable
R Adaptador

Español

Montaje

Cabezal para suelo

Fig. 1 Una ambas piezas del cabezal para suelo y colóquelas en la base de carga.

Fig. 2 Enchufe un extremo del adaptador en el conector de entrada de CC en la base de carga.

Fig. 3 Conecte el adaptador a una toma de corriente eléctrica.

Aspiradora de tubo

Fig. 4 Levante el mango y fijelo en su lugar. Para plegar el mango, presione el botón de desenganche.

Fig. 5 Conecte el tubo con la boquilla para suelos y fije las piezas. Para desenganchar la boquilla para suelos, presione el botón de desenganche y tire de la aspiradora de tubo para sacarla de la boquilla.

Fig. 6 Introduzca la aspiradora de mano en la aspiradora de tubo y fije ambas con firmeza.

Nota: Compruebe que los contactos tanto de la aspiradora de mano como de la aspiradora de tubo no estén sucios. Límpielos si fuera preciso.

Cargar las baterías

Fig. 7 Sitúe la aspiradora de tubo en la base de carga.

Nota:

• Compruebe que los contactos de la aspiradora de tubo y los de la base de carga no estén sucios. Limpie los contactos si fuera necesario.
• Cuando se coloca la aspiradora de tubo en el cargador, el aparato se apaga automáticamente por si se hubiera dejado encendido accidentalmente.
• Es normal que tanto base de carga y aspiradora se calienten. No debe preocuparse por ello.
• La aspiradora podrá cargarse en cualquier momento mientras no se use.

Fig. 8 El indicador LED parpadeará en azul mostrando que la batería se está cargando. El indicador se quedará fijo en azul cuando la batería esté totalmente cargada.

Indicador LED

Color LED	Estado
Parpadeo en rojo	Durante el funcionamiento, cuando el nivel de la batería esté agotándose
Parpadeo en azul	Durante la carga
Azul fijo	Carga completada. Totalmente cargada

Aspiración

Uso de la aspiradora de tubo

Fig. 9 Retire la aspiradora de tubo de la base de carga. Presione el botón de Encendido/Apagado para encender. Los indicadores de funcionamiento de la boquilla para suelos se iluminarán, mostrando que el cepillo está en marcha.

Encendido de la aspiradora

Botón de Encendido/ Apagado	Función/Potencia
1 x Encendido/Alta potencia
2 x Baja potencia
3 x Apagado

Fig. 10 Cuando tome pausas cortas mientras aspira, puede dejar la aspiradora de tubo de pie en cualquier parte de la habitación. Incline la aspiradora levemente hacia adelante en la dirección de la boquilla para que quede firmemente fijada.

¡Advertencia!

Cuando deje de pie la aspiradora de tubo, deberá apagarla, puesto que si el cepillo está girando mientras está de pie el aparato, podría causar daños al suelo.

Fig. 11 Después de aspirar, presione el botón de Encendido/Apagado para apagar el producto y vuelva a situarlo en la base de carga.

Uso de la aspiradora manual

Fig. 12 Presione el botón de desenganche para soltar la aspiradora de tubo y sacar la aspiradora de mano.

Fig. 13 Presione el botón de Encendido / Apagado para encender o apagar la aspiradora de mano.

Fig. 14 Para cargar, vuelva a colocar la aspiradora de mano en la aspiradora de tubo y compruebe que ajusten firmemente.

Boquilla para tapicerías y rincones

Fig. 15 Para aspirar muebles tapizados, colchones, cojines, cortinas, etc., coloque la boquilla para tapicerías en la toma de aire de la aspiradora de mano. Para aspirar huecos, pliegues y rincones, coloque la boquilla para rincones en la toma de aire de la aspiradora de mano.

Español

Limpieza y mantenimiento

Atención

• Al limpiar, no use nunca disolventes ni materiales abrasivos, cepillos rígidos, objetos metálicos o afilados. Los disolventes son dañinos para la salud humana y pueden afectar a las piezas de plástico, mientras que los mecanismos y herramientas de limpieza abrasivos pueden rayar las superficies.
• No sumerja nunca las piezas eléctricas del producto en agua durante la limpieza o el uso. No aguante nunca el producto bajo agua corriente.

Limpieza del contenedor de polvo y de los filtros

Nota: El contenedor de polvo debería vaciarse siempre al terminar de aspirar.

Fig. 16 Retire la aspiradora de mano de la aspiradora de tubo. Pulse el botón de desenganche para soltar el contenedor de polvo y retírelo de la unidad de succión.
Fig. 17 Retire el filtro de polvo y el filtro de tejidos del contenedor de polvo y límpielos con golpes suaves o con un cepillo. Si estuviera muy sucio, lave el filtro de polvo. Asegúrese de secar por completo antes de volver a montar el aparato.
Fig. 18 Vacíe el contenedor de polvo. Si estuviera muy sucio, puede lavar el contenedor de polvo bajo agua corriente. Seque el contenedor con un paño seco.

Monte contenedor y filtros de polvo

Fig. 19 ①Coloque los filtros de polvo ②de tejidos en el contenedor de polvo ③Coloque el contenedor de polvo en la unidad de succión y ajuste con firmeza.

Limpieza de la boquilla para suelos

Fig. 20 La boquilla para suelos deberá limpiarse regularmente. Para limpiarla, desenganche la boquilla para suelos de la aspiradora de tubo. Pulse el botón de desenganche para soltar el cepillo.

Fig. 21 Saque el cepillo de la boquilla. Elimine con unas tijeras las pelusas liadas en torno a los rodillos.

Nota: Si las ruedas se quedan bloqueadas por pelusas, utilice un destornillador plano para eliminarlas con cuidado.

Vuelva a montar todas las piezas que ha retirado previamente. El montaje se hace por orden inverso.

Nota:

• Las boquillas para suelos suelen desgastarse en función de la dureza del tipo de suelo que tenga (por ejemplo, baldosas duras de estilo rústico). Por tanto, deberá comprobar la parte inferior de la boquilla periódicamente.
• Si esta parte de la boquilla queda dañada, podrá presentar bordes afilados y ocasionar desperfectos a suelos sensibles, como parqués y linóleo. Imtron no se responsabiliza de los daños causados por boquillas para suelos desgastadas.

Datos técnicos

Aspiradora recargable

Tensión nominal : 22,2 V

Potencia de la aspiradora: Máx. 150 W

Clase de protección : III

Tiempo de carga de la batería : 4 h

Tiempo de funcionamiento (± 10 %) : 24 minutos a baja velocidad/17 minutos a alta velocidad

Capacidad del contenedor de polvo : 0,5 L

Adaptador de alimentación

Fabricante: Changzhou Taiyu Electric Co., Ltd.

Modelo: RKGSDC2800600

Tensión de entrada : 100 - 240 V\~

Entrada de frecuencia de CA : 50/60 Hz

Tensión de salida : 28,0 V

Potencia de salida: 16,8 W

Eficiencia activa promedio : 85,6 %

Eficiencia a carga baja (10%) : 72,5%

Consumo de energía sin carga : 0,08 W

Clase de protección : II

Resolución de problemas

Si aparecen problemas de funcionamiento, consulte la siguiente tabla. Si los problemas no se pueden resolver como se indica en Solución, contacte con el fabricante.

Problema	Causas posibles	Solución
El producto no funciona	Alimentación InterrumpidaBatería vacía	Compruebe la fuente de alimentaciónRecargue las baterías
El aparato no absorbe el polvo o la potencia de succión es escasa	Los filtros están bloqueados por polvoEl contenedor de polvo está lleno y ha superado la marca MAX	Limpie y lave los filtrosVacíe el contenedor de polvo
El cepillo no funciona	El cepillo está bloqueado con pelusas	Elimine las pelusas con unas tijeras
Cuesta mover la boquilla para suelos o está atascada	Las ruedas están bloqueadas con pelusas	Elimínelas con cuidado empleando un destornillador plano
