KVR 22221 - Dammsugare Koenic - Gratis bruksanvisning och manual

Produkttyp	Sladdlös 2-i-1 stavdammsugare
Varumärke	Koenic
Modell	KVR 22221
Märkspänning	22,2 V
Maximal sugkraft	150 W
Skyddsklass	III
Batteriladdningstid	4 timmar
Drifttid (låg hastighet)	24 minuter
Drifttid (hög hastighet)	17 minuter
Dammbehållarens kapacitet	0,5 L
Batterityp	Inbyggt litiumjon (ej utbytbart)
Nätadapter	Modell RKGSDČ2800600, ingång 100-240 V~, utgång 28 V / 0,6 A
Ingående tillbehör	Golvmunstycke, slitsmunstycke, klädselmunstycke, laddningsbas, adapter
Filter	Dammfilter och tygfilter (tvättbara)
Motoriserad borste	Motoriserad rullborste integrerad i golvmunstycket
Användning	Endast för hushållsbruk

Vanliga frågor - KVR 22221 Koenic

Hur laddar jag dammsugaren KVR 22221?

Placera stavdammsugaren på laddningsbasen (fig. 7). Anslut nätadaptern till ett vägguttag. Den blå LED-indikatorn blinkar under laddning och lyser konstant när batteriet är fulladdat. Laddningstiden är cirka 4 timmar.

Vad är batteriets drifttid?

Drifttiden är cirka 24 minuter vid låg hastighet och 17 minuter vid hög hastighet (tolerans ±10 %). Drifttiden kan variera beroende på användning och batteriets skick.

Hur rengör jag dammsugarens filter?

Ta bort dammbehållaren och sedan dammfiltret och tygfiltret. Knacka eller borsta dem. Om de är mycket smutsiga, skölj dem i vatten och torka dem helt innan du sätter tillbaka dem. Använd aldrig lösningsmedel eller vassa föremål.

Varför förlorar min dammsugare sugkraft?

Det kan bero på smutsiga filter eller en full dammbehållare (över MAX-markeringen). Rengör eller byt ut filtren, och töm dammbehållaren efter varje användning.

Är denna dammsugare lämplig för hårda golv (parkett, kakel)?

Ja, golvmunstycket är utformat för hårda golv och mattor. Kontrollera dock regelbundet munstyckets skick: överdrivet slitage kan repa ömtåliga golv som parkett eller linoleum. Använd vertikalt läge under pauser för att undvika att skada golvet.

Hur tömmer jag dammbehållaren?

Ta bort handdammsugaren, tryck på upplåsningsknappen på dammbehållaren och ta ut den. Töm innehållet. Tvätta vid behov behållaren i vatten och torka den innan du sätter tillbaka den med filtren.

Rullborsten snurrar inte, vad ska jag göra?

Kontrollera att borsten inte blockeras av trådar eller hår. Tryck på borstens utlösningsknapp för att ta bort den, klipp av fastnade föremål med en sax och ta bort dem. Sätt ihop igen.

Kan jag använda handdammsugaren separat?

Ja. Tryck på upplåsningsknappen för att lossa handdammsugaren från stavdammsugaren. Använd den med eller utan munstyckena (slitsmunstycke, klädselmunstycke) efter behov.

Vad gör jag om apparaten inte startar?

Kontrollera att batteriet är laddat. Anslut apparaten till laddningsbasen. Om den fortfarande inte reagerar, kontrollera laddkontakterna (rengör dem vid behov). Om problemet kvarstår, kontakta tillverkaren.

Hur underhåller jag golvmunstycket?

Rengör golvmunstycket regelbundet genom att ta bort rullborsten. Klipp av trådar eller hår som lindats runt rullarna. Inspektera regelbundet den nedre delen av munstycket för överdrivet slitage (vassa kanter) som kan skada golven.

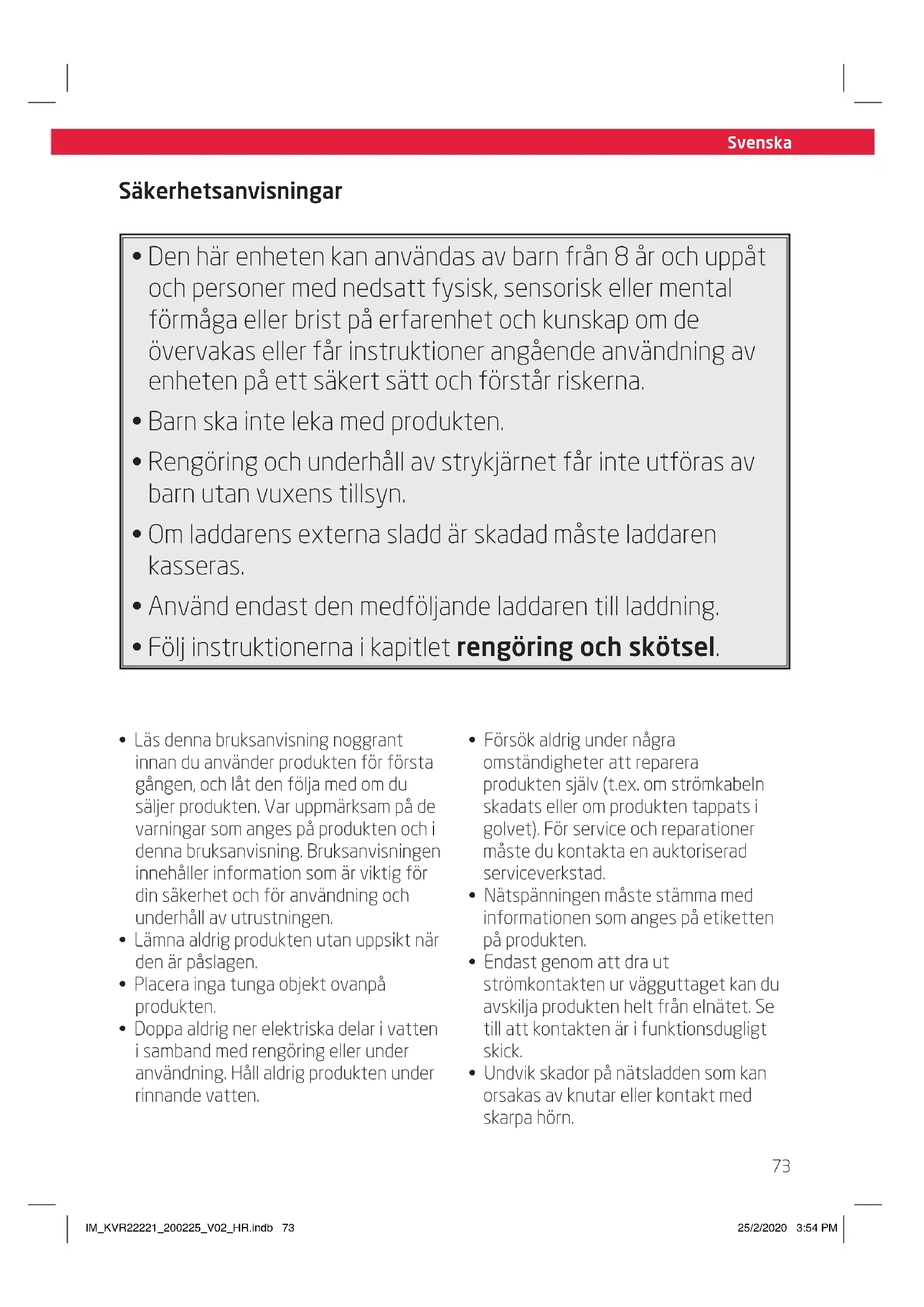

BRUKSANVISNING KVR 22221 Koenic

• Den här enheten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna.
• Barn ska inte leka med produkten.
• Rengöring och underhåll av strykjärnet får inte utföras av barn utan vuxens tillsyn.
• Om laddarens externa sladd är skadad måste laddaren kasseras.
• Använd endast den medföljande laddaren till laddning.

• Följ instruktionerna i kapitlet rengöring och skötsel.

• Läs denna bruksanvisning noggrant innan du använder produkten för första gången, och låt den följa med om du säljer produkten. Var uppmärksam på de varningar som anges på produkten och i denna bruksanvisning. Bruksanvisningen innehåller information som är viktig för din säkerhet och för användning och underhåll av utrustningen.

• Lämna aldrig produkten utan uppsikt när den är påslagen.
• Placera inga tunga objekt ovanpå produkten.

• Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll aldrig produkten under rinnande vatten.

• Försök aldrig under några omständigheter att reparera produkten själv (t.ex. om strömkabeln skadats eller om produkten tappats i golvet). För service och reparationer måste du kontakta en auktoriserad serviceverkstad.

• Nätspänningen måste stämma med informationen som anges på etiketten på produkten.
• Endast genom att dra ut strömkontakten ur vägguttaget kan du avskilja produkten helt från elnätet. Se till att kontakten är i funktionsdugligt skick.
• Undvik skador på nätsladden som kan orsakas av knutar eller kontakt med skarpa hörn.

Svenska

• Håll produkten inklusive nätsladden och kontakten borta från alla värmekällor som t ex ugnar, värmeplattor och andra varma objekt/föremål.
• Dra bara ut kontakten från vägguttaget med kontakten själva. Dra inte i nätsladden.
• Dra först ut nätkontakten innan tillbehör monteras eller tas bort och före rengöring samt vid felfunktion.
• Använd bara denna produkt inomhus och aldrig utomhus.
• Denna produkt är inte lämplig för kommersiellt bruk. Den är designad för hushållbruk och inget annat.
• Kör inte produkten utan tillsyn.
• Se till att motorenheten och strömkabeln inte blir blöta.
• Använd bara de tillbehör som medföljer eller som rekommenderas av tillverkaren!
• Den här apparaten är endast lämplig för hushållsbruk.
• Slå alltid av apparaten innan du drar ur sladden från eluttaget.
• Låt dammsugaren svalna av ordentligt innan förvaring.
• Täck aldrig över dammsugaren då du använder den. Risk för eldsvåda!
• Sug inte upp vätskor med dammsugaren. Sug heller aldrig upp tända cigaretter, het aska, tändstickor eller liknande. Risk för eldsvåda!
• Sug inte upp lättantändliga material, gaser eller andra explosiva material. Dammsugaren ska aldrig användas i rum med explosiva gaser eller vätskor.

• Var särskilt försiktig då du rengör trappsteg.

• Då du använder dammsugaren ska du se till så att du inte kommer åt kroppsdelar så som fingrar, här och ansikten.

• Försök aldrig att rengöra djur eller människor med apparaten.
• Använd endast den medföljande laddningsadaptern för att ladda produkten.
• Utsätt aldrig laddningsbara batterier för stark värme (t.ex. direkt solljus, öppen låga), och kasta dem aldrig i elden. De laddningsbara batterierna kan explodera.
• Det uppladdningsbara batteriet är permanent inbyggt i produkten och kan inte bytas ut.
• Kortslut aldrig polerna på det laddningsbara batteriet. Kasta inte det laddningsbara batteriet eller produkten i en eld. Risk för brand och explosion!
• Lämna aldrig produktens laddningsbara batteri utan tillsyn när det laddas.

Svenska

Grattis!

Tack för ditt köp av en KOENIC produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens.

Avsedd användning

Produkten är endast avsedd för att skapa luftcirkulation i ett rum. Använd endast produkten enligt denna bruksanvisning. All annan användning kan leda till materiella skador eller personskador. Imtron GmbH tar inget ansvar för skador på produkten, för skador på egendom eller personskador på grund av vårdslös eller felaktig användning av produkten eller användning av produkten som inte uppfyller tillverkarens angivna ändamål.

Innan första användning

Ta försiktigt upp produkten och tillbehören ur originalförpackningen.

Du rekommenderas att behålla originalförpackningen för framtida förvaring. Om du vill slänga originalförpackningen måste du iaktta gällande bestämmelser. Om du har några frågor om återvinningen kan du kontakta din lokala återvinningscentral.

Kontrollera leveransens innehåll, så att alla delar finns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart.

När du har packat upp produkten, läs vidare i kapitlet Rengöring och skötsel.

Innan första användning måste de inbyggda batterierna laddas i minst fyra timmar, se kapitlet Laddning av batterier.

Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Gör dig av med batterierna på ett miljövänligt sätt. Släng inte batterier i hushållssoporna. Använd återvinnings och amlingssystemet i din kommun eller kontakta terförsäljare där du köpte produkten.

Innehåll

1 x Skaftdammsugare
1 x Handhållen dammsugare
1 x Golvmunstycke
1 x Fogmunstycke
1 x Möbelmunstycke
1 x Laddningsbas
1 x Adapter
1 x Bruksanvisning
1 x Garantikort

Kontroller och komponenter

A Skaft: På-/av-/hastighetsknapp
B Handhållen dammsugare: På-/av-/hastighetsknapp
c Strömindikator
D Låsknapp
E Textilfilter
F Dammfilter
G Dammbehållare
H Golvmunstycke
Strömindikator på golvmunstycke
Golvstödsdel front
K Borstlåsknapp
L Bakre golvstödsdel
M Laddningsbas
N Fogmunstycke
0 Möbelmunstycke
P Låsknapp för handhållen dammsugare
Q Låsknapp för hopvikbart skaft
R Adapter

Svenska

Montering

Golvstöd

Fig. 1 Fäst samman båda golvstödsdelarna och placera dem på laddningsbasen.

Fig. 2 Koppla in ena änden av adaptern i DC IN uttaget på laddningsbasen.

Fig. 3 Anslut adaptern till ett eluttag.

Skaftdammsugare

Fig. 4 Lyft upp handtaget och lås det på plats. För att vika tillbaka handtaget, tryck på låsknappen för att lossa handtaget.

Fig. 5 Anslut skaftdammsugaren till golvmunstycket och lås det på plats. För att lossa golvmunstycket, tryck på läsknappen och dra skaftdammsugaren ut från munstycket.

Fig. 6 Sätt in den handhållna dammsugaren i skaftdammsugaren och lås den på plats.

Notera: Se till att kontakterna på den handhållna dammsugaren och skaftdammsugaren inte är smutsiga. Gör rent kontakterna om så behövs.

Laddning av batterierna

Fig. 7 Sätt in skaftdammsugaren i laddningsbasen.

Notera:

• Se till att kontakterna på den skaftdammsugaren och laddningsbasen inte är smutsiga. Gör rent kontakterna om så behövs.
• När den handhållna dammsugaren är isatt i laddaren kommer produkten automatiskt att stängas av om den av misstag lämnats påslagen.
• Det är normalt att laddningsbasen och dammsugaren blir varma. Det är inget att oroa sig för.
• Dammsugaren kan laddas när som helst när den inte används.

Fig. 8 LED-indikatorn blinkar blå och indikerar att batteriet laddas. Indikeringen lyser med fast blått sken när batteriet är fulladdat.

LED-indikator

LED-färg Förhållande
Röd blinkande	Under drift när bat- terinivån är låg
Blinkar Blå Under laddning
Blått fast sken	Laddning avslutad. Helt laddad

Dammsugning

Använda skaftdammsugaren

Fig. 9 Ta bort skaftdammsugaren från laddningsbasen. Tryck på på/avknappen för att slå på. Driftindikatorerna på golvmunstycket börjar lysa och indikerar att borstrullen snurrar.

Dammsugningseffekt

På-/avknapp Funktionseffekt
1 x På/hög effekt
2 x Låg effekt
3 x Av

Fig. 10 Under korta pausar vid dammsugning kan skaftdammsugaren lämnas stående var som helst i rummet. Luta dammsugaren något framåt i munstyckets riktning tills den låses på plats.

Varning!

När skaftdammsugaren lämnas stående måste den stängas av eftersom om borsten snurrar när produkten står upp kan det orsaka skador på golvet.

Fig. 11 Efter dammsugningen, tryck på på- / avknappen för att stäng av produkten och sätta tillbaka den i laddningsbasen.

Använda handhållna dammsugaren

Fig. 12 Tryck på läsknappen för att låsa upp den handhållna dammsugaren och ta bort den från skaftdammsugaren.

Fig. 13 Tryck på på-/avknappen för att slå på/stänga av den handhållna dammsugaren.

Fig. 14 För laddning, sätt tillbaka den handhållna dammsugaren i skaftdammsugaren och se till att den läses på plats.

Möbel- och fogmunstycke

Fig. 15 För dammsugning av stoppade möbler, madrasser, dynor, gardiner etc. sätt in möbelmunstycket i luftintaget på den handhållna dammsugaren. För dammsugning av veck, fogar och hörn, sätt in fogmunstycket i luftintaget på den handhållna dammsugaren.

Svenska

Rengöring och skötsel

Varning

• Vid rengöring, använd aldrig lösningsmedel eller slipande material, hårda borstar, metall eller vassa föremål. Lösningsmedel är skadliga för människors hälsa och kan angripa plastdelarna, medan slipande rengöringsmedel och verktyg kan repa ytan(-orna).
• Doppa aldrig elektriska delar av produkten i vatten vid rengöring eller användning. Håll aldrig produkten under rinnande vatten.

Tömning av dammbehållare och rengöring av filter

Notera: Dammbehållaren skall tömmas efter varje dammsugning.

Fig. 16 Ta bort den handhållna dammsugaren från skaftdammsugaren. Tryck på låsknappen för att låsa upp dammbehållaren och ta bort den från sugenheten.
Fig. 17 Ta bort dammfiltret och textilfiltret från dammbehållaren och rengör dem genom att tömma ut eller borsta bort dammet. Om det är mycket smutsigt kan dammfiltret tvättas. Se till att det är helt torrt innan det sätts tillbaka.
Fig. 18 Töm dammbehållaren. Om den är mycket smutsig kan dammbehållaren sköljas under rinnande vatten. Torka av behållaren med en torr trasa.

Montera dammbehållaren och filtren

Fig. 19 ① Sätt in dammfiltret och ② textilfiltret i dammbehållaren. ③ Placera dammbehållaren på sugenheten och lås den på plats.

Rengöring av golvmunstycke

Fig. 20 Golvmunstycket skall rengöras med regelbundna intervaller. För att rengöra det, lossa golvmunstycket från stavdammsugaren. Tryck på låsknappen för att lossa borstrullen.
Fig. 21 Ta ut borstrullen från munstycket. Skär igenom trådar och här som lindats runt rullarna med en sax och ta bort dem.

Notera: Om hjulen är blockerade med trådar och här, använd en platt skruvmejsel för att försiktigt ta bort dessa.

Montera tillbaka alla komponenter som tidigare tagits bort. Monteringen utförs i omvänd ordning.

Notera:

• Golvmunstycken utsätts för ett visst slitage, beroende på vilken typ at hårda golv du har (t.ex. grova, rustika tegelgolv). Därför måste du kontrollera undersidan av golvmunstycket med regelbundna intervaller.
• Slitna undersidor på golvmunstycken kan ha vassa kanter som kan skada känsliga hårda golv, såsom parkett eller linoleum. Imtron påtar sig inget ansvar för skador som orsakas av slitna golvmunstycken.

Tekniska data

Laddningsbar dammsugare

Batteriladdningstid : 4 tim

Driftstid (± 10%): 24 minuter vid låg hastighet/ 17 minuter vid hög hastighet

Dammbehållarens kapacitet : 0,5 L

Strömadapter

Tillverkare : Changzhou Taiyu Electric Co., Ltd.

Modell : RKGSDC2800600

Ingående ström: 100 - 240 V\~

Ingående frekvens AC : 50/60 Hz

Utgående spänning : 28,0 V

Utgående ström : 0,6 A

Utgående effekt : 16,8 W

Genomsnittlig aktiv effektivitet : 85,6 %

Vekningsgrad vid låg belastning (10%) : 72,5 %

Strömförbrukning vid noll belastning : 0,08 W

Skyddsklass : ll

Felsökning

Om problem uppstår under användningen, se följande tabell. Om problemet inte kan lösas enligt beskrivningen som anges under Lösning, kontakta tillverkaren.

Problem Möjliga orsaker	Lösning
Produkten fungerar inte	Avbruten strömförsörjningBatterierna är slut	Kontrollera strömförsörjningenLadda batterierna
Produkten kan inte absorbera damm eller tappar sugeffekt	Filtren är blockerade av dammDammbehållaren är full,överskridit MAX-markeringen	Rengör och tvätta filtrenTöm dammbehållaren
Rullborstarna fungerar inte	Borstarna är blockerade med trådar och hår	Klipp av och ta bort trådarna och håret från borsten
Golvmunstycket är svårt att ta bort eller fastnar	Hjulen är blockerade med trådar och hår	Ta bort dem försiktigt med en platt skruvmejsel
